Mierzenie amperów multimetrem klucz do bezpieczeństwa i precyzji w Twoich rękach
- Pomiar natężenia prądu multimetrem wymaga zawsze wpięcia go szeregowo w przerwany obwód, w przeciwieństwie do pomiaru napięcia.
- Zawsze zaczynaj pomiar od najwyższego dostępnego zakresu prądu (A, mA, µA) i upewnij się, że sondy są prawidłowo wpięte do gniazd COM i A/mA.
- Niewłaściwe podłączenie (równoległe) lub próba pomiaru prądu w gniazdku sieciowym grozi zwarciem, uszkodzeniem multimetru, a nawet porażeniem prądem.
- Dla prądu przemiennego w gniazdku bezpieczniejszą alternatywą jest watomierz wtyczkowy, a w instalacjach fotowoltaicznych często używa się mierników cęgowych.
- Po zakończeniu pomiaru prądu zawsze pamiętaj o przełożeniu czerwonej sondy z powrotem do gniazda "V", aby uniknąć zwarcia przy kolejnym pomiarze napięcia.
Różnica, która chroni przed zwarciem: pomiar prądu vs. napięcia
Zacznijmy od fundamentalnej zasady, która często bywa źródłem nieporozumień i błędów. Pomiar napięcia (w woltach) za pomocą multimetru zawsze odbywa się poprzez wpięcie miernika równolegle do elementu lub źródła, które chcemy zmierzyć. Multimetr w trybie woltomierza ma bardzo wysoką rezystancję wewnętrzną, co sprawia, że pobiera znikomy prąd i nie wpływa znacząco na działanie obwodu.
Zupełnie inaczej jest w przypadku pomiaru prądu (w amperach). Tutaj multimetr musi zostać wpięty szeregowo w przerwany obwód, tak aby cały prąd, który chcemy zmierzyć, przepłynął przez miernik. Co więcej, multimetr w trybie amperomierza ma bardzo niską rezystancję wewnętrzną. Ta niska rezystancja jest kluczowa dla prawidłowego działania, ale jednocześnie stanowi główne źródło zagrożeń. Niewłaściwe podłączenie amperomierza równolegle do źródła zasilania lub odbiornika jest równoznaczne z wywołaniem zwarcia, co może mieć poważne konsekwencje.Co może się stać, gdy popełnisz błąd? Prawdziwe ryzyka i jak ich uniknąć
Błędy podczas pomiaru prądu mogą być kosztowne i niebezpieczne. Jako Cyprian Baran, zawsze podkreślam, że zrozumienie ryzyka to pierwszy krok do bezpiecznej pracy. Oto najczęstsze konsekwencje i sposoby ich unikania:
- Zwarcie obwodu: Jeśli podłączysz multimetr równolegle do źródła zasilania lub elementu, tak jakbyś mierzył napięcie, a miernik jest ustawiony na pomiar prądu, jego niska rezystancja wewnętrzna spowoduje zwarcie. To natychmiastowy, duży przepływ prądu. Jak uniknąć: Zawsze upewnij się, że przerywasz obwód i wpinasz miernik szeregowo. Nigdy nie przykładaj sond amperomierza do biegunów baterii czy zasilacza.
- Uszkodzenie multimetru: Zwarcie lub pomiar zbyt dużego prądu na zbyt niskim zakresie niemal na pewno doprowadzi do przepalenia bezpiecznika w multimetrze. W gorszych przypadkach, gdy bezpiecznik nie zadziała wystarczająco szybko lub jest zbyt słaby, może dojść do trwałego uszkodzenia wewnętrznych komponentów miernika. Jak uniknąć: Zawsze zaczynaj od najwyższego zakresu pomiarowego i stopniowo go zmniejszaj. Sprawdzaj stan bezpieczników w mierniku.
- Ryzyko pożaru: Duży prąd zwarciowy może spowodować nagrzewanie się przewodów, elementów obwodu, a nawet samego multimetru do niebezpiecznych temperatur, co w skrajnych przypadkach może doprowadzić do zapłonu. Jak uniknąć: Stosuj się do wszystkich zasad bezpieczeństwa, używaj odpowiednich przewodów i nigdy nie przeciążaj obwodów.
- Porażenie prądem: Praca z prądem, zwłaszcza przemiennym o wysokim napięciu, zawsze niesie ze sobą ryzyko porażenia. Błędne podłączenie może narazić Cię na bezpośredni kontakt z niebezpiecznym napięciem. Jak uniknąć: Zawsze odłączaj zasilanie przed manipulacją w obwodzie. Używaj narzędzi z izolowanymi rękojeściami i nigdy nie dotykaj nieizolowanych przewodów pod napięciem.
Przygotowanie do pomiaru: co musisz wiedzieć, zanim dotkniesz sond?

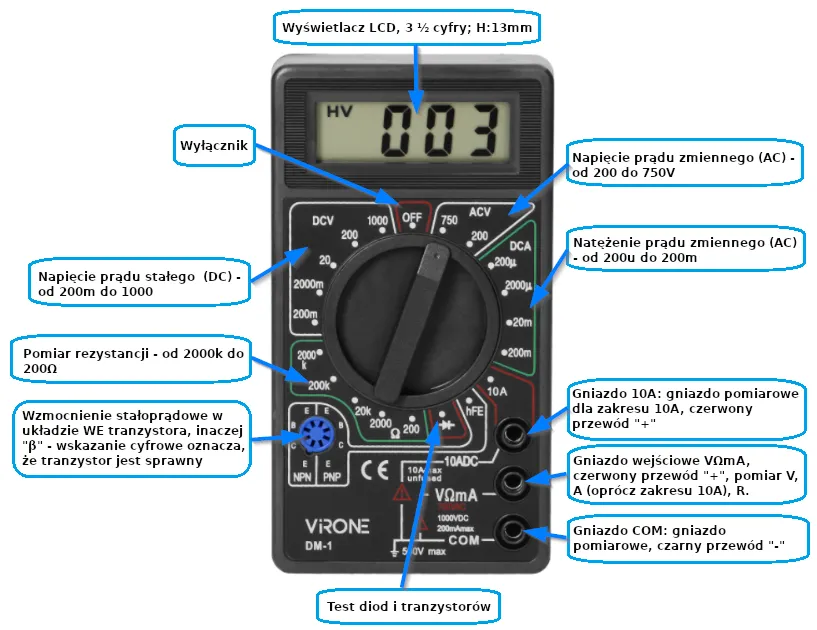

Anatomia multimetru: gniazda COM, A, mA i VΩ kiedy którego użyć?
Zanim przystąpisz do jakiegokolwiek pomiaru, kluczowe jest zrozumienie, jak działa Twój multimetr i do czego służą poszczególne gniazda. To właśnie tutaj najczęściej dochodzi do błędów, które mogą zniszczyć miernik lub, co gorsza, stworzyć zagrożenie.
- Gniazdo COM (Common): To gniazdo jest zawsze używane dla czarnej sondy pomiarowej. Jest to punkt odniesienia dla wszystkich pomiarów, czyli "masa" lub "zero" obwodu.
-
Gniazda do pomiaru prądu (A, mA, µA): Te gniazda służą do podłączenia czerwonej sondy, gdy mierzysz natężenie prądu. Zazwyczaj są one podzielone na zakresy:
- Gniazdo "A" lub "10A"/"20A": Przeznaczone do pomiaru dużych prądów (np. do 10 lub 20 amperów). Często jest chronione bezpiecznikiem o wysokiej wartości lub wcale nie jest chronione, dlatego błędy w tym gnieździe są najbardziej niebezpieczne.
- Gniazdo "mA" lub "µA": Służy do pomiaru małych prądów (miliamperów lub mikroamperów). Jest zazwyczaj chronione bezpiecznikiem o niższej wartości (np. 200 mA), co chroni miernik przed uszkodzeniem przy pomiarze zbyt dużego prądu, ale jednocześnie sprawia, że bezpiecznik ten łatwo się przepala.
- Gniazdo do pomiaru napięcia/rezystancji (VΩ): To gniazdo służy do podłączenia czerwonej sondy, gdy mierzysz napięcie (V), rezystancję (Ω), ciągłość obwodu, pojemność czy częstotliwość. Jest również chronione bezpiecznikiem o niskiej wartości.
Jak odczytać symbole na pokrętle? Prąd stały (DC/A⎓) a prąd przemienny (AC/A∼)
Pokrętło multimetru zawiera wiele symboli, które wskazują na rodzaj pomiaru i jego zakres. Dla pomiaru prądu kluczowe są dwa oznaczenia, które informują nas, czy mierzymy prąd stały, czy przemienny:
- A⎓ (lub DC A): Oznacza pomiar prądu stałego (Direct Current). Symbol składa się z litery "A" (ampery) oraz prostej linii z trzema kropkami pod spodem lub po prostu prostej linii. Prąd stały płynie zawsze w jednym kierunku, a jego wartość jest stała (np. w bateriach, zasilaczach, układach elektronicznych).
- A∼ (lub AC A): Oznacza pomiar prądu przemiennego (Alternating Current). Symbol składa się z litery "A" oraz fali sinusoidalnej. Prąd przemienny zmienia swój kierunek i wartość w czasie (np. w gniazdkach sieciowych, silnikach AC).
| Cecha | Prąd stały (DC/A⎓) | Prąd przemienny (AC/A∼) |
|---|---|---|
| Kierunek przepływu | Stały, jednokierunkowy | Zmienny, dwukierunkowy |
| Wartość | Stała w czasie | Zmienna w czasie (sinusoidalna) |
| Typowe zastosowania | Baterie, akumulatory, zasilacze, układy elektroniczne, fotowoltaika | Gniazdka sieciowe, urządzenia domowe, silniki elektryczne |
| Oznaczenie na multimetrze | A⎓ lub DC A | A∼ lub AC A |
Wybór właściwego zakresu: zasada "od największego do najmniejszego"
To jedna z najważniejszych zasad, którą zawsze powtarzam moim kursantom. Kiedy nie znasz przewidywanej wartości prądu w obwodzie, zawsze zaczynaj od najwyższego dostępnego zakresu pomiarowego na multimetrze (np. 10A lub 20A). Po wpięciu miernika i włączeniu zasilania, jeśli odczyt jest bardzo niski lub wynosi zero, możesz stopniowo zmniejszać zakres (np. z 10A na 200mA, potem na 20mA itd.), aż uzyskasz precyzyjny i stabilny odczyt. Ta metoda chroni Twój multimetr przed przeciążeniem i przepaleniem bezpiecznika, co jest bardzo częstym błędem początkujących. Pamiętaj, że bezpieczniki w multimetrach nie są wieczne i ich wymiana, choć prosta, może być irytująca.
Pomiar natężenia prądu stałego (DC): przewodnik krok po kroku
Krok 1: Bezpieczne odłączenie zasilania Twój pierwszy i najważniejszy ruch
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu czy elementu w obwodzie, musisz bezwzględnie odłączyć zasilanie. Wyjmij baterie, odłącz zasilacz od gniazdka, a w przypadku większych instalacji wyłącz odpowiedni bezpiecznik. To podstawowa, niezmienna zasada bezpieczeństwa, która chroni Ciebie i Twój sprzęt przed uszkodzeniem. Nigdy, przenigdy nie pracuj w obwodzie pod napięciem, jeśli nie jest to absolutnie konieczne i nie masz odpowiedniego doświadczenia.
Krok 2: Prawidłowe ustawienie multimetru i przepięcie sond pomiarowych
- Ustaw pokrętło multimetru: Wybierz odpowiedni zakres pomiaru prądu stałego (A⎓ lub DC A). Jeśli nie znasz wartości prądu, zacznij od najwyższego dostępnego zakresu (np. 10A lub 20A).
- Podłącz czarną sondę: Czarną sondę pomiarową wepnij do gniazda oznaczonego jako "COM".
- Podłącz czerwoną sondę: Czerwoną sondę pomiarową wepnij do odpowiedniego gniazda prądowego. Jeśli wybrałeś zakres 10A/20A, wepnij ją do gniazda "A" lub "10A"/"20A". Jeśli przewidujesz mniejsze prądy i wybrałeś zakres mA/µA, wepnij ją do gniazda "mA" lub "µA". To jest krytyczny moment pomyłka tutaj może skutkować zwarciem!

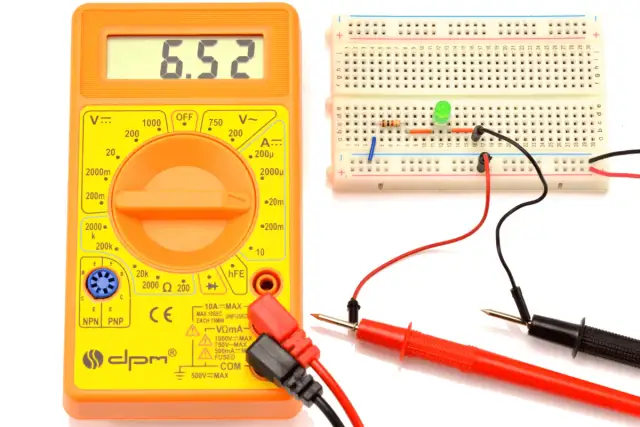

Krok 3: Jak prawidłowo przerwać obwód i wpiąć miernik szeregowo?
Teraz musisz fizycznie przerwać obwód w miejscu, gdzie chcesz zmierzyć prąd. Wyobraź sobie, że prąd płynie jak woda w rurze. Aby zmierzyć jej przepływ, musisz wstawić miernik w tę rurę. W praktyce oznacza to rozłączenie jednego z przewodów zasilających odbiornik (np. rozlutowanie przewodu, odpięcie złączki, wyjęcie elementu). Następnie wpinasz multimetr w to miejsce, tak aby prąd, który wcześniej płynął przez ten przewód, teraz przepływał przez multimetr. Na przykład, jeśli masz baterię zasilającą diodę LED, rozłącz jeden z przewodów łączących baterię z diodą i wepnij multimetr szeregowo w to miejsce. Prąd popłynie z baterii, przez jedną sondę multimetru, przez multimetr, przez drugą sondę, do diody LED i z powrotem do baterii.
Krok 4: Odczyt i interpretacja wyniku co oznaczają cyfry na wyświetlaczu?
Po prawidłowym wpięciu miernika w obwód i ponownym włączeniu zasilania, na wyświetlaczu multimetru pojawi się wartość natężenia prądu. Odczytaj ją, zwracając uwagę na jednostki (A, mA, µA), które są zazwyczaj wyświetlane obok wartości. Jeśli na wyświetlaczu pojawi się znak minus (-) przed wartością, oznacza to, że prąd płynie w kierunku przeciwnym do tego, w którym podłączyłeś sondy. Wartość natężenia prądu jest jednak poprawna, po prostu polaryzacja jest odwrócona. Jeśli odczyt jest zbyt niski lub "0", a spodziewasz się prądu, wróć do kroku 2 i spróbuj zmniejszyć zakres pomiarowy, aby uzyskać dokładniejszy wynik.
Jak zmierzyć prąd przemienny (AC)? Różnice i środki ostrożności
Dlaczego bezpośredni pomiar amperów w gniazdku sieciowym to zły pomysł?
Jako Cyprian Baran muszę to podkreślić z całą stanowczością: nigdy nie próbuj mierzyć prądu przemiennego w gniazdku sieciowym 230V za pomocą tradycyjnego multimetru, wpinając go szeregowo w obwód gniazdka! Jest to skrajnie niebezpieczne i może mieć tragiczne konsekwencje. Multimetr w trybie amperomierza ma bardzo niską rezystancję wewnętrzną. Wpięcie go bezpośrednio w gniazdko spowodowałoby natychmiastowe zwarcie, co grozi porażeniem prądem, pożarem, a na pewno zniszczeniem multimetru. Gniazdka sieciowe są źródłami napięcia, a nie prądu, a ich zdolność do dostarczenia dużego prądu zwarciowego jest ogromna.Bezpieczna alternatywa: kiedy zamiast multimetru lepiej użyć watomierza?
Jeśli chcesz zmierzyć prąd pobierany przez urządzenie podłączone do gniazdka sieciowego, bezpieczną i wygodną alternatywą jest watomierz wtyczkowy. To proste urządzenie, które wpina się bezpośrednio do gniazdka, a następnie do watomierza podłącza się urządzenie, którego pobór prądu chcemy zmierzyć. Watomierze te mierzą moc (w watach), ale większość z nich wyświetla również aktualne natężenie prądu (w amperach) oraz napięcie. Dzięki temu możesz bezpiecznie monitorować zużycie energii przez swoje urządzenia bez konieczności przerywania obwodu i narażania się na niebezpieczeństwo.
Najczęstsze błędy początkujących i jak ich unikać
Błąd nr 1: Podłączanie miernika jak woltomierza (równolegle) prosta droga do awarii
Ten błąd jest tak powszechny i tak niebezpieczny, że warto go powtórzyć. Wielu początkujących, przyzwyczajonych do pomiaru napięcia, próbuje zmierzyć prąd, przykładając sondy amperomierza do dwóch punktów obwodu równolegle (np. do biegunów baterii lub równolegle do rezystora). Jak już wspomniałem, multimetr w trybie amperomierza zachowuje się jak zwarcie. Wpięcie go w ten sposób spowoduje ogromny przepływ prądu, co natychmiast przepali bezpiecznik w mierniku, a w najgorszym wypadku uszkodzi obwód, źródło zasilania lub sam miernik. Zawsze pamiętaj: prąd mierzymy szeregowo, napięcie równolegle!
Błąd nr 2: Zapomnienie o przełączeniu sondy z gniazda "A" po zakończonym pomiarze
To jest prawdziwa plaga wśród początkujących, a nawet doświadczonych hobbystów. Po zakończeniu pomiaru prądu, czerwona sonda pozostaje w gnieździe "A" (lub "mA"). Jeśli zapomnisz przełożyć ją z powrotem do gniazda "V" i spróbujesz zmierzyć napięcie (np. baterii), natychmiast stworzysz zwarcie. Multimetr, z czerwoną sondą w gnieździe prądowym, nadal ma bardzo niską rezystancję. Przyłożenie go do źródła napięcia spowoduje zwarcie, co znów prowadzi do przepalenia bezpiecznika lub uszkodzenia miernika. Moja rada: po każdym pomiarze prądu, zanim odłożysz miernik, przełóż czerwoną sondę z powrotem do gniazda "VΩ". To nawyk, który oszczędzi Ci wielu problemów.
Błąd nr 3: Rozpoczynanie pomiaru od zbyt niskiego zakresu i przepalanie bezpiecznika
Pamiętasz zasadę "od największego do najmniejszego"? Ignorowanie jej to prosta droga do częstego wymieniania bezpieczników. Jeśli spodziewasz się prądu rzędu kilku amperów, a ustawisz multimetr na zakres miliamperów (np. 200mA), to w momencie wpięcia go w obwód, prąd przekroczy maksymalną wartość dla tego zakresu, a bezpiecznik natychmiast się przepali. Choć bezpiecznik spełnia swoją rolę, chroniąc miernik, jego wymiana jest uciążliwa. Zawsze zaczynaj od najwyższego zakresu (np. 10A), a dopiero potem, jeśli odczyt jest zbyt niski, zmniejszaj zakres, aby uzyskać większą precyzję.
Co zrobić, gdy multimetr nic nie pokazuje lub wynik jest błędny?
Sprawdzenie bezpiecznika w multimetrze jak go zdiagnozować i wymienić?
Jeśli multimetr nagle przestał mierzyć prąd lub pokazuje "0" mimo, że w obwodzie powinien płynąć prąd, najprawdopodobniej przepalił się bezpiecznik. Aby to zdiagnozować, możesz spróbować zmierzyć ciągłość bezpiecznika (jeśli masz dostęp do jego obudowy) lub po prostu wymienić go na nowy. Otwórz obudowę multimetru (zazwyczaj na tylnej ściance, po odkręceniu kilku śrub) i zlokalizuj bezpieczniki. Zwróć uwagę na ich wartości (np. 200mA/250V i 10A/250V) i wymień przepalony na identyczny. Pamiętaj, aby zawsze używać bezpieczników o odpowiedniej wartości prądu i napięcia, aby zapewnić bezpieczeństwo i prawidłowe działanie miernika.
Czy na pewno dobrze wpiąłeś się w obwód? Sprawdź połączenia
Czasami problem leży w prostym błędzie montażowym. Dokładnie sprawdź, czy multimetr jest prawidłowo wpięty szeregowo w obwód. Upewnij się, że obwód jest faktycznie przerwany i że prąd musi przepływać przez miernik. Sprawdź wszystkie połączenia: czy sondy są pewnie wpięte w gniazda multimetru, czy przewody są dobrze połączone z obwodem, czy nie ma luzów ani przerw w innych miejscach. Upewnij się również, że zasilanie obwodu jest włączone po podłączeniu multimetru. Często zdarza się, że w pośpiechu zapominamy o jednym z tych podstawowych elementów.
Mierzenie amperów w fotowoltaice i elektronice: specjalne zastosowania

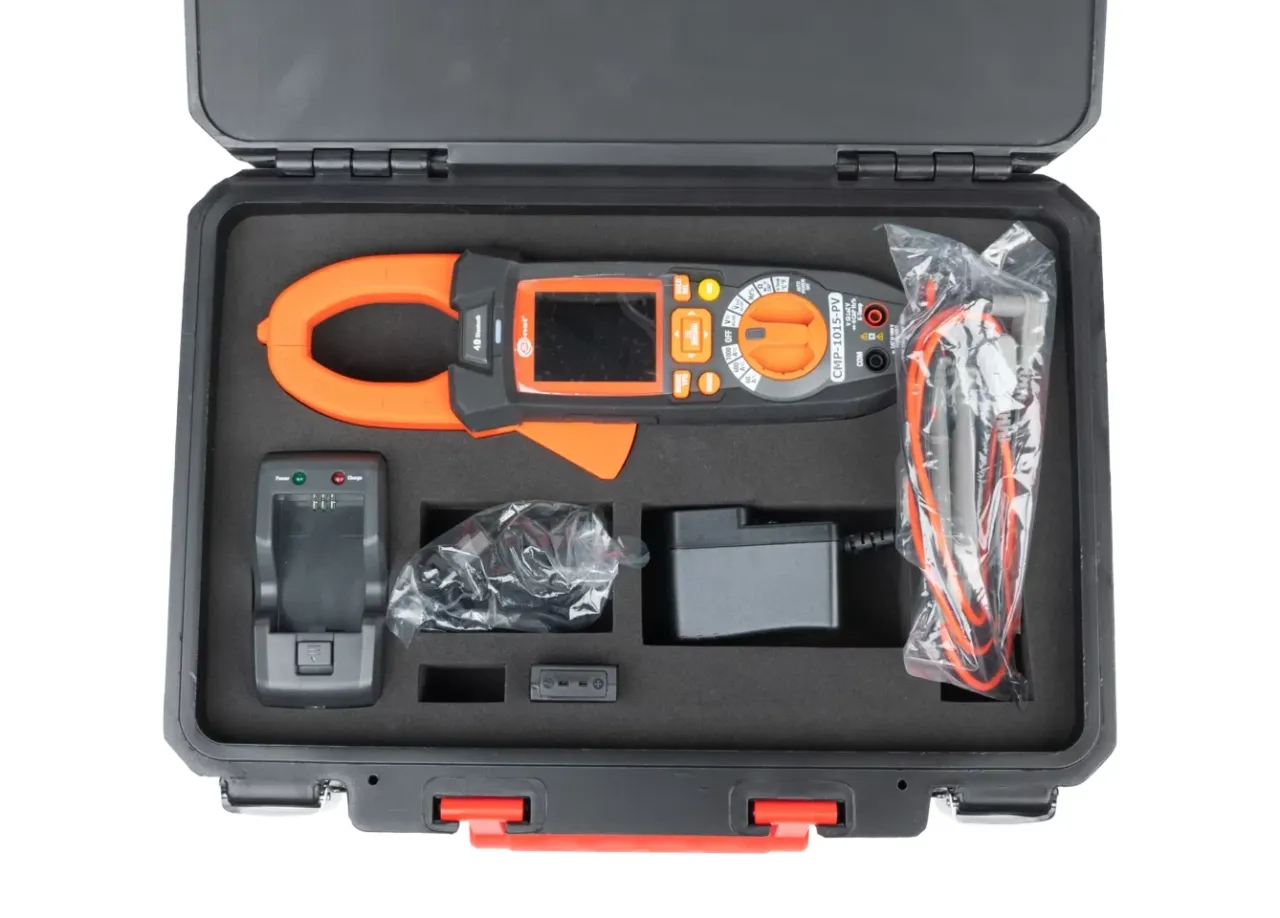

Dlaczego w instalacjach PV lepszym wyborem jest miernik cęgowy?
W instalacjach fotowoltaicznych (PV) mamy do czynienia głównie z prądem stałym (DC), często o wysokich wartościach, rzędu kilku, a nawet kilkunastu amperów. W takich warunkach tradycyjny multimetr, wpięty szeregowo, jest oczywiście możliwy do użycia, ale wiąże się z pewnymi niedogodnościami i ryzykiem. Konieczność przerywania obwodu, zwłaszcza przy wysokich prądach i napięciach, jest niebezpieczna i czasochłonna. Dlatego w fotowoltaice mierniki cęgowe (klamrowe) są znacznie lepszym wyborem. Pozwalają one na bezdotykowy, bezinwazyjny pomiar prądu poprzez objęcie cęgami przewodu, przez który płynie prąd, bez konieczności przerywania obwodu. To zwiększa bezpieczeństwo i komfort pracy, szczególnie przy pomiarach prądu zwarciowego (Isc) czy prądu maksymalnej mocy (Imp) paneli PV.
Przeczytaj również: Jak podłączyć amperomierz? Bezpieczny poradnik krok po kroku
Precyzyjne pomiary małych prądów (mA, µA) w układach elektronicznych
W świecie elektroniki, zwłaszcza tej niskoprądowej, często potrzebujemy mierzyć bardzo małe wartości prądu miliampery (mA) czy mikroampery (µA). Są to prądy płynące w delikatnych układach scalonych, czujnikach czy mikrokontrolerach. W takich przypadkach precyzja jest kluczowa. Do tych pomiarów należy zawsze używać odpowiednich gniazd multimetru (mA/µA) i wybierać najniższe dostępne zakresy, aby uzyskać jak najdokładniejszy odczyt. Pamiętaj, że te gniazda są zazwyczaj chronione bezpiecznikami o niskiej wartości, więc niezwykle ważne jest, aby nie próbować mierzyć nimi zbyt dużych prądów, aby uniknąć ich przepalenia.
