Jak prawidłowo dobrać bocznik do amperomierza klucz do precyzyjnych pomiarów dużych prądów
- Bocznik to precyzyjny rezystor włączany szeregowo w obwód, który generuje spadek napięcia proporcjonalny do przepływającego prądu.
- Amperomierz (działający jako miliwoltomierz) mierzy ten spadek napięcia, a jego skala jest wyskalowana tak, aby wskazywać natężenie prądu płynącego w głównym obwodzie.
- Kluczowe parametry doboru bocznika to prąd znamionowy (maksymalny prąd) oraz znamionowy spadek napięcia (np. 75 mV).
- Znamionowy spadek napięcia bocznika musi być dokładnie dopasowany do zakresu pomiarowego Twojego amperomierza.
- Bocznik podłącza się szeregowo w obwodzie głównym, natomiast amperomierz (miliwoltomierz) do specjalnych, małych zacisków napięciowych bocznika.
- Najczęstsze błędy to niedoszacowanie maksymalnego prądu, niedopasowanie spadku napięcia oraz nieprawidłowe podłączenie przewodów pomiarowych.
Granice możliwości zwykłego miernika: kiedy pomiar staje się niemożliwy?
Zapewne każdy z nas, pracując z elektroniką czy elektryką, spotkał się z sytuacją, gdy standardowy amperomierz w multimetrze cyfrowym po prostu nie wystarcza. Większość popularnych mierników umożliwia pomiar prądów do 10, a czasem do 20 amperów. Próba zmierzenia prądu o natężeniu, dajmy na to, 50 czy 100 amperów, jest nie tylko niemożliwa ze względu na ograniczenia konstrukcyjne miernika, ale przede wszystkim niebezpieczna. Prąd o tak dużym natężeniu, przepływając przez delikatne wewnętrzne obwody miernika, spowodowałby natychmiastowe uszkodzenie, a w najlepszym wypadku przepalenie bezpiecznika. Co więcej, grube przewody pomiarowe i odpowiednio wytrzymałe złącza, niezbędne do bezpiecznego przenoszenia tak dużych prądów, rzadko kiedy są standardem w przenośnych multimetrach. Właśnie w takich sytuacjach z pomocą przychodzi bocznik, który pozwala na rozszerzenie możliwości pomiarowych.Czym jest bocznik i jak w prosty sposób "oszukuje" amperomierz do mierzenia dużych prądów?
Bocznik to nic innego jak precyzyjny rezystor o bardzo małej, ale dokładnie określonej rezystancji. Jego zadaniem jest stworzenie kontrolowanego spadku napięcia w obwodzie, przez który przepływa mierzony prąd. Wyobraź sobie, że włączasz bocznik szeregowo w główny obwód na przykład w instalacji fotowoltaicznej, gdzie płynie duży prąd ładowania akumulatorów. Kiedy prąd przepływa przez ten rezystor, zgodnie z prawem Ohma (U = I * R), na jego końcówkach pojawia się niewielki spadek napięcia. I tu tkwi cała magia: Twój amperomierz, zamiast mierzyć bezpośrednio prąd, faktycznie staje się miliwoltomierzem, który mierzy ten właśnie spadek napięcia. Skala amperomierza jest jednak wyskalowana w taki sposób, aby odczytywać natężenie prądu, a nie napięcie. Dzięki temu, mierząc małe napięcie, uzyskujemy informację o dużym prądzie.
Prawo Ohma w praktyce: jak ampery zamieniają się w miliwolty, które Twój miernik potrafi odczytać
Zasada działania bocznika jest nierozerwalnie związana z Prawem Ohma, które jest fundamentem elektrotechniki. Jak już wspomniałem, bocznik to rezystor o znanej rezystancji (R). Gdy przez niego przepływa prąd (I), na jego zaciskach pojawia się spadek napięcia (U). Wzór, który to opisuje, to oczywiście U = I * R. W przypadku bocznika, to właśnie ten spadek napięcia U jest mierzony przez amperomierz, który w rzeczywistości działa jak miliwoltomierz. Jeśli znamy znamionowy spadek napięcia (U) i znamionowy prąd (I) dla danego bocznika, możemy łatwo obliczyć jego rezystancję za pomocą przekształconego wzoru: R = U / I. Na przykład, dla popularnego bocznika 100A/75mV, jego rezystancja wynosiłaby 0.075 V / 100 A = 0.00075 Ω (czyli 0.75 milioma). Zrozumienie tego wzoru jest kluczowe do prawidłowego doboru bocznika, ponieważ pozwala nam w pełni świadomie dopasować go do naszego miernika i potrzeb.
Kluczowe parametry na tabliczce znamionowej: jak czytać oznaczenia bocznika?
Prąd znamionowy (A): pierwszy i najważniejszy krok jak oszacować maksymalny prąd w Twoim układzie?
Pierwszym i absolutnie najważniejszym parametrem, na który musisz zwrócić uwagę przy wyborze bocznika, jest jego prąd znamionowy, oznaczany w amperach (A). Parametr ten określa maksymalny prąd, jaki może ciągle przepływać przez bocznik bez ryzyka jego przegrzania, uszkodzenia czy utraty precyzji. Zawsze, ale to zawsze, musisz wybrać bocznik, którego prąd znamionowy jest równy lub nieco wyższy niż maksymalny spodziewany prąd w Twoim obwodzie. Jeśli wiesz, że Twoja instalacja fotowoltaiczna może generować maksymalnie 80A, wybierz bocznik 100A, a nie 50A. Daje to margines bezpieczeństwa i zapewnia stabilną pracę. Typowe wartości prądów znamionowych to 10A, 50A, 100A, 200A, a nawet kilka tysięcy amperów dla zastosowań przemysłowych.
Znamionowy spadek napięcia (mV): co oznaczają wartości 60mV, 75mV i dlaczego to krytyczne dla Twojego miernika?
Drugim, równie istotnym parametrem jest znamionowy spadek napięcia, wyrażany w miliwoltach (mV). Określa on, jaki spadek napięcia wystąpi na boczniku, gdy przepłynie przez niego jego prąd znamionowy. I to jest ten moment, w którym dopasowujemy bocznik do naszego amperomierza. Twój amperomierz, działający jako miliwoltomierz, jest wyskalowany dla konkretnego spadku napięcia. Najczęściej spotykanym standardem jest 75 mV, ale na rynku dostępne są również boczniki 60 mV, a rzadziej 30 mV, 45 mV czy 100 mV. Jeśli na boczniku widnieje oznaczenie "100A/75mV", oznacza to, że gdy przez bocznik popłynie prąd 100A, na jego zaciskach napięciowych pojawi się spadek 75mV. Twój amperomierz musi być wyskalowany właśnie dla 75mV, aby poprawnie wskazywać 100A. Niewłaściwe dopasowanie tych wartości to jeden z najczęstszych błędów, prowadzący do błędnych odczytów.
Klasa dokładności (np. 0.5): czy musisz być precyzyjny jak w laboratorium?
Klasa dokładności to parametr, który informuje o maksymalnym dopuszczalnym błędzie pomiaru, wyrażonym w procentach. Na przykład, bocznik klasy 0.5 oznacza, że pomiar będzie obarczony błędem nie większym niż 0.5% wartości mierzonej. Dla większości zastosowań, w tym w instalacjach fotowoltaicznych, systemach akumulatorowych czy domowych warsztatach, bocznik klasy 0.5 jest w zupełności wystarczający. Zapewnia on dobrą precyzję, która jest adekwatna do potrzeb. Jeśli potrzebujesz laboratoryjnej dokładności, na przykład do kalibracji innych urządzeń, możesz poszukać boczników o wyższych klasach, takich jak 0.2 czy nawet 0.1, ale są one znacznie droższe i rzadziej spotykane w codziennym użytku. Moja rada: nie przepłacaj za coś, czego nie potrzebujesz.
Dobór bocznika krok po kroku: od teorii do idealnego dopasowania
Krok 1: Określ maksymalny prąd płynący w obwodzie (zawsze z zapasem!)
Pierwszym zadaniem jest dokładne zidentyfikowanie maksymalnego prądu, jaki może przepływać przez obwód, w którym chcesz dokonywać pomiarów. Jeśli jest to instalacja fotowoltaiczna, zsumuj maksymalne prądy generowane przez panele, uwzględniając ewentualne chwilowe szczyty. Jeśli mierzysz prąd rozładowania akumulatora, sprawdź maksymalny pobór prądu przez podłączone urządzenia. Zawsze dodaj margines bezpieczeństwa, około 20-30%. Jeśli obliczyłeś, że maksymalny prąd to 80A, wybierz bocznik na 100A. Lepiej mieć zapas, niż ryzykować przegrzanie i uszkodzenie bocznika, a co za tym idzie, całego systemu.
Krok 2: Sprawdź, dla jakiego spadku napięcia wyskalowany jest Twój amperomierz
Teraz musisz zajrzeć do specyfikacji swojego amperomierza, który będzie współpracował z bocznikiem. Poszukaj informacji o zakresie pomiarowym lub o tym, dla jakiego spadku napięcia jest on wyskalowany. Większość cyfrowych amperomierzy przeznaczonych do współpracy z bocznikami jest wyskalowana dla 75 mV. Jeśli Twój miernik ma inny zakres, np. 60 mV, musisz wybrać bocznik o odpowiednim spadku napięcia. To jest ten moment, w którym upewniasz się, że "język" bocznika i miernika jest taki sam.
Krok 3: Wybierz bocznik o odpowiednich parametrach praktyczny przykład dla instalacji fotowoltaicznej 100A
Przejdźmy do praktycznego przykładu. Załóżmy, że masz instalację fotowoltaiczną, w której maksymalny prąd ładowania akumulatorów wynosi 90A. Zgodnie z Krokiem 1, dodajemy margines bezpieczeństwa i celujemy w bocznik 100A. Następnie, zgodnie z Krokiem 2, sprawdzasz swój amperomierz i okazuje się, że jest on wyskalowany dla standardowego spadku napięcia 75mV. W takim przypadku, idealnym wyborem będzie bocznik o parametrach 100A/75mV. Możemy nawet obliczyć jego rezystancję: R = U / I = 0.075V / 100A = 0.00075 Ω. Taki bocznik zapewni precyzyjne i bezpieczne pomiary w Twojej instalacji PV.
Prawidłowy montaż bocznika w obwodzie: sekret dokładnego pomiaru
Cztery zaciski, dwa zadania: różnica między zaciskami prądowymi a napięciowymi

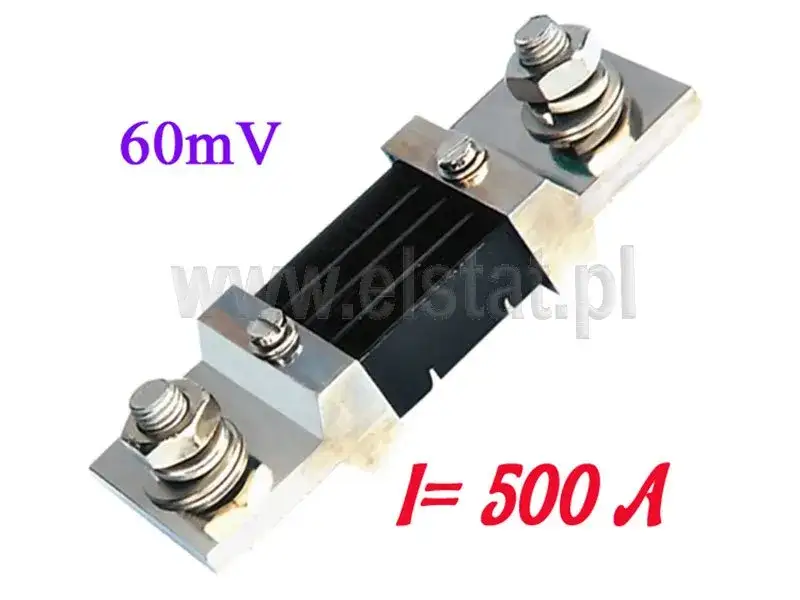

Bocznik zazwyczaj posiada cztery zaciski, co dla początkujących może być mylące. Dwa z nich to duże zaciski prądowe, przeznaczone do podłączenia grubych przewodów obwodu głównego, przez który płynie mierzony prąd. Pozostałe dwa to małe zaciski napięciowe (pomiarowe), do których podłącza się cienkie przewody prowadzące do amperomierza (miliwoltomierza). Kluczowe jest, aby nigdy nie podłączać amperomierza bezpośrednio do dużych zacisków prądowych, ponieważ wprowadzi to błąd pomiaru i może uszkodzić miernik. Małe zaciski są specjalnie zaprojektowane tak, aby zapewnić precyzyjny odczyt spadku napięcia bez wpływu rezystancji połączeń.
Gdzie wpiąć bocznik? Szeregowe połączenie w praktyce (np. na przewodzie "minusowym")
Bocznik musi być zawsze połączony szeregowo w głównym obwodzie, którego prąd chcemy mierzyć. Oznacza to, że cały prąd musi przez niego przepłynąć. W praktyce, w obwodach prądu stałego (DC), takich jak instalacje fotowoltaiczne, systemy akumulatorowe czy zasilacze, najczęściej bocznik montuje się na przewodzie ujemnym ("minusowym"). Jest to wygodne i bezpieczne rozwiązanie, ponieważ często "masa" jest wspólna dla wielu elementów układu. Ważne jest, aby bocznik był umieszczony w miejscu, gdzie jest dobra wentylacja, ponieważ przy dużych prądach może się nagrzewać.
Jakich przewodów użyć do połączenia bocznika z miernikiem, by uniknąć błędów?
Do podłączenia małych zacisków napięciowych bocznika z amperomierzem należy użyć cienkich przewodów pomiarowych. Nie muszą to być grube kable, ponieważ płynie przez nie jedynie bardzo mały prąd pomiarowy, a najważniejsza jest precyzja pomiaru napięcia. Ważne jest, aby te przewody były solidnie podłączone i miały dobrą izolację. Jak już wspomniałem, błędem jest podłączanie miernika bezpośrednio do dużych zacisków prądowych bocznika. Dlaczego? Ponieważ rezystancja samych połączeń (śrub, podkładek, styków) na dużych zaciskach jest na tyle znacząca w stosunku do ultra niskiej rezystancji bocznika, że może wprowadzać istotne błędy pomiarowe. Małe zaciski są specjalnie zoptymalizowane pod kątem precyzyjnego odczytu napięcia.
Najczęstsze błędy, które zafałszują Twój pomiar: tego musisz unikać!
Błąd #1: Zbyt "słaby" bocznik konsekwencje wyboru za małego prądu znamionowego
To jeden z najbardziej krytycznych błędów. Wybór bocznika o prądzie znamionowym niższym niż maksymalny prąd w obwodzie to prosta droga do problemów. Jeśli przez bocznik 50A przepłynie prąd 80A, rezystor ten zacznie się nadmiernie nagrzewać. Może to prowadzić do jego uszkodzenia, a nawet stopienia izolacji przewodów lub pożaru. Ponadto, przegrzewający się bocznik zmienia swoją rezystancję, co natychmiast zafałszuje odczyty. Zawsze pamiętaj o marginesie bezpieczeństwa i wybieraj bocznik z zapasem mocy.
Błąd #2: Niedopasowanie napięć (mV) dlaczego miernik będzie pokazywał błędne wartości?
Ten błąd nie jest tak niebezpieczny jak poprzedni, ale z pewnością doprowadzi Cię do frustracji. Jeśli masz bocznik 100A/60mV, a Twój amperomierz jest wyskalowany dla 75mV, odczyty będą błędne. Na przykład, gdy przez bocznik popłynie 100A, miernik zobaczy 60mV, ale zinterpretuje to jako 80A (bo dla niego 75mV to 100A). Oznacza to, że odczyty będą zaniżone o około 20%. Zawsze upewnij się, że znamionowy spadek napięcia bocznika jest identyczny ze spadkiem, dla którego wyskalowany jest Twój miernik.
Błąd #3: Podłączenie przewodów pomiarowych do złych zacisków ukryty wróg precyzji
Często widuję ten błąd u osób, które nie do końca rozumieją zasadę działania bocznika. Podłączenie cienkich przewodów pomiarowych amperomierza do dużych zacisków prądowych bocznika, zamiast do dedykowanych małych zacisków napięciowych, jest poważnym błędem. Dlaczego? Ponieważ rezystancja styku śrub i podkładek na dużych zaciskach jest na tyle znacząca (choć wciąż bardzo mała), że w stosunku do ultra niskiej rezystancji samego bocznika, wprowadza dodatkowy, niekontrolowany spadek napięcia. Skutkuje to niedokładnymi i niestabilnymi odczytami, które nie odzwierciedlają rzeczywistego prądu.
Przeczytaj również: Jak podłączyć amperomierz? Bezpieczny poradnik krok po kroku
Błąd #4: Brudne lub luźne styki jak zły kontakt wpływa na pomiar i bezpieczeństwo?
Nawet najlepiej dobrany bocznik i miernik nie zapewnią precyzji, jeśli połączenia będą słabe. Luźne, skorodowane lub brudne styki na głównych zaciskach prądowych bocznika wprowadzają dodatkową, niepożądaną rezystancję. Ta dodatkowa rezystancja nie tylko zafałszuje pomiar, ale co gorsza, spowoduje nagrzewanie się w miejscu słabego kontaktu. Przy dużych prądach może to prowadzić do stopienia izolacji, iskrzenia, a nawet pożaru. Zawsze upewnij się, że wszystkie połączenia są czyste, mocne i dobrze dokręcone. To kwestia zarówno dokładności pomiaru, jak i bezpieczeństwa całej instalacji.
