Jak podłączyć amperomierz? Bezpieczny poradnik krok po kroku

W dzisiejszym artykule skupimy się na jednym z kluczowych aspektów pracy z elektrycznością: prawidłowym i bezpiecznym podłączaniu amperomierza. Zrozumienie tej procedury jest absolutnie fundamentalne nie tylko dla uzyskania precyzyjnych wyników pomiarów, ale przede wszystkim dla Twojego bezpieczeństwa i ochrony sprzętu. Jako Cyprian Baran, pokażę Ci, jak krok po kroku uniknąć typowych błędów i pewnie posługiwać się tym niezbędnym narzędziem.

Prawidłowe podłączenie amperomierza: dlaczego jest kluczowe dla bezpieczeństwa i precyzji?

Prawidłowe podłączenie amperomierza to absolutna podstawa bezpiecznej i efektywnej pracy z prądem elektrycznym. Amperomierz pełni rolę swoistego "detektywa prądu" w obwodzie jego zadaniem jest zmierzenie natężenia prądu, czyli ilości ładunku elektrycznego przepływającego przez dany punkt w jednostce czasu. Bez precyzyjnego pomiaru prądu, niemożliwe jest prawidłowe diagnozowanie usterek, projektowanie obwodów czy monitorowanie zużycia energii. Z mojego doświadczenia wiem, że to właśnie ten pomiar często bywa niedoceniany, a jego błędne wykonanie może mieć katastrofalne skutki.

Konsekwencje błędnego podłączenia amperomierza mogą być bardzo poważne. Najczęściej prowadzi to do zwarcia w obwodzie, co może spowodować uszkodzenie miernika, a nawet całej instalacji elektrycznej. W skrajnych przypadkach, praca pod napięciem i niewłaściwe podłączenie grozi poważnym porażeniem prądem, co stanowi bezpośrednie zagrożenie dla zdrowia i życia. Dlatego tak mocno podkreślam, że zrozumienie i przestrzeganie zasad podłączania amperomierza jest nie tylko kwestią techniczną, ale przede wszystkim kwestią bezpieczeństwa.

Złota zasada pomiaru prądu: Czym jest połączenie szeregowe i dlaczego nie można o nim zapomnieć?

Złota zasada, którą musisz sobie wbić do głowy, brzmi: amperomierz zawsze podłączamy szeregowo do obwodu. Co to dokładnie oznacza? Aby zmierzyć prąd płynący przez dany element, musisz fizycznie przerwać obwód w miejscu, w którym chcesz dokonać pomiaru, a następnie wpiąć w to miejsce amperomierz. Wyobraź sobie, że prąd to woda płynąca w rurze, a amperomierz to turbina, którą musisz wstawić w środek rury, aby zmierzyć przepływ. Woda (prąd) musi przepłynąć przez turbinę (amperomierz), aby pomiar był możliwy. Miernik staje się integralną częścią obwodu, przez którą przepływa cały mierzony prąd.

Kluczową różnicą, którą często mylą początkujący, jest sposób podłączenia amperomierza w porównaniu do woltomierza. Woltomierz, służący do pomiaru napięcia, podłącza się równolegle do elementów obwodu, aby zmierzyć różnicę potencjałów między dwoma punktami. Amperomierz natomiast ma bardzo małą rezystancję wewnętrzną, aby nie wpływać znacząco na mierzony prąd. Jeśli podłączysz amperomierz równolegle do źródła napięcia lub elementu obwodu, praktycznie stworzysz zwarcie, co może doprowadzić do poważnego uszkodzenia miernika, źródła zasilania, a nawet pożaru. To jest błąd, którego kategorycznie musisz unikać.

• Amperomierz: Podłączany szeregowo, ma niską rezystancję wewnętrzną, mierzy przepływ prądu.
• Woltomierz: Podłączany równolegle, ma wysoką rezystancję wewnętrzną, mierzy różnicę potencjałów (napięcie).

Instrukcja krok po kroku: Jak bezpiecznie podłączyć amperomierz w każdym obwodzie?

1. Krok 1: Bezpieczeństwo absolutnym priorytetem. Zanim w ogóle pomyślisz o dotknięciu przewodów, bezwzględnie odłącz zasilanie od obwodu, w którym zamierzasz dokonać pomiaru. Upewnij się, że wyłącznik jest w pozycji "off" lub bezpiecznik został wyjęty. Następnie, użyj woltomierza lub próbnika napięcia, aby zweryfikować brak napięcia w miejscu, w którym będziesz pracować. To jest najważniejszy krok, którego nigdy nie wolno pomijać. Pamiętaj, że prąd nie wybacza błędów.

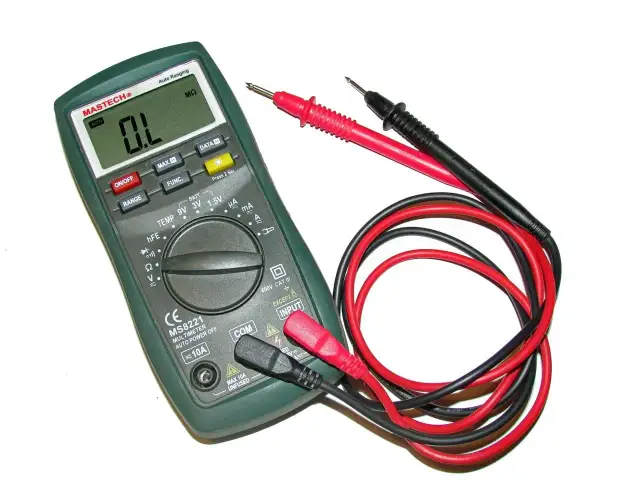

2. Krok 2: Wybór właściwego zakresu pomiarowego. Na swoim multimetrze wybierz funkcję pomiaru prądu (A dla amperów) oraz odpowiedni zakres. Jeśli nie znasz szacunkowej wartości prądu, zacznij od najwyższego dostępnego zakresu. Pozwoli to uniknąć uszkodzenia miernika w przypadku zbyt dużego prądu. Dopiero po pierwszym odczycie możesz stopniowo zmniejszać zakres, aby uzyskać większą precyzję. Zwróć uwagę na gniazda pomiarowe dla pomiaru prądu zazwyczaj używa się gniazda "mA" lub "10A/20A" oraz wspólnego gniazda "COM". Upewnij się, że przewody są wpięte poprawnie.

3. Krok 3: Przerwanie obwodu i fizyczne wpięcie miernika. Teraz, gdy zasilanie jest odłączone i zakres wybrany, możesz fizycznie przerwać obwód. Może to oznaczać odkręcenie jednego z przewodów od zacisku, rozcięcie przewodu (jeśli jest to tymczasowy pomiar na próbę) lub wykorzystanie specjalnych złączek. W miejsce przerwania obwodu wpinasz amperomierz szeregowo, tak aby prąd musiał przez niego przepłynąć. Jeden przewód miernika podłącz do jednego końca przerwanego obwodu, a drugi przewód miernika do drugiego końca.

4. Krok 4: Włączenie zasilania, odczyt i interpretacja wyniku. Po upewnieniu się, że wszystko jest poprawnie podłączone i bezpieczne, możesz ostrożnie włączyć zasilanie obwodu. Odczytaj wartość prądu na wyświetlaczu multimetru. Jeśli odczyt jest stabilny i mieści się w wybranym zakresie, pomiar jest prawidłowy. Po zakończeniu pomiaru ponownie odłącz zasilanie, odłącz amperomierz i przywróć obwód do pierwotnego stanu. Nigdy nie zostawiaj miernika wpiętego w obwód na stałe, chyba że jest to specjalistyczny miernik panelowy.

Prąd stały (DC) czy przemienny (AC)? Na co zwrócić szczególną uwagę przy podłączaniu?

Typ prądu w obwodzie ma kluczowe znaczenie przy podłączaniu amperomierza. W przypadku prądu stałego (DC), który znajdziesz w instalacjach fotowoltaicznych, akumulatorach samochodowych czy zasilaczach elektronicznych, niezwykle ważna jest prawidłowa biegunowość. Oznacza to, że dodatni biegun miernika (zazwyczaj czerwony przewód) powinien być podłączony do dodatniego bieguna obwodu, a ujemny (czarny przewód) do ujemnego. Pomylenie biegunowości w obwodzie DC może skutkować błędnym odczytem (np. z minusem przed wartością) lub, w niektórych przypadkach, uszkodzeniem miernika, jeśli nie ma on odpowiednich zabezpieczeń. W instalacjach fotowoltaicznych, gdzie mierzymy prąd generowany przez panele lub prąd ładowania akumulatorów, precyzyjne zachowanie biegunowości jest niezbędne do poprawnej oceny wydajności systemu. Z kolei prąd przemienny (AC), który zasila większość urządzeń w naszych domach, nie wymaga zwracania uwagi na biegunowość, ponieważ kierunek przepływu prądu zmienia się cyklicznie. Ważne jest jednak, aby wybrać odpowiednie ustawienie na multimetrze (AC A zamiast DC A). Typowe zastosowania pomiarów prądu AC obejmują diagnostykę urządzeń domowych, sprawdzanie obciążenia obwodów w instalacji elektrycznej czy monitorowanie zużycia energii przez konkretne odbiorniki. Pamiętaj, że prąd AC w sieci domowej jest znacznie bardziej niebezpieczny ze względu na wyższe napięcie, dlatego zawsze zachowuj szczególną ostrożność.

Gdy prąd jest zbyt duży: Kiedy i jak prawidłowo zastosować bocznik?

Standardowe amperomierze w multimetrach zazwyczaj mają ograniczony zakres pomiarowy, często do 10A lub 20A. Co jednak zrobić, gdy potrzebujemy zmierzyć znacznie większe natężenia prądu, na przykład w instalacjach przemysłowych, ładowarkach akumulatorów o dużej mocy czy systemach fotowoltaicznych? W takich sytuacjach z pomocą przychodzi bocznik pomiarowy. Bocznik to precyzyjny rezystor o bardzo małej, znanej rezystancji, który jest zaprojektowany do przenoszenia dużych prądów bez znaczącego nagrzewania się. Jego zastosowanie jest niezbędne, ponieważ bezpośrednie wpięcie amperomierza o zbyt małym zakresie w obwód z dużym prądem natychmiast by go zniszczyło.

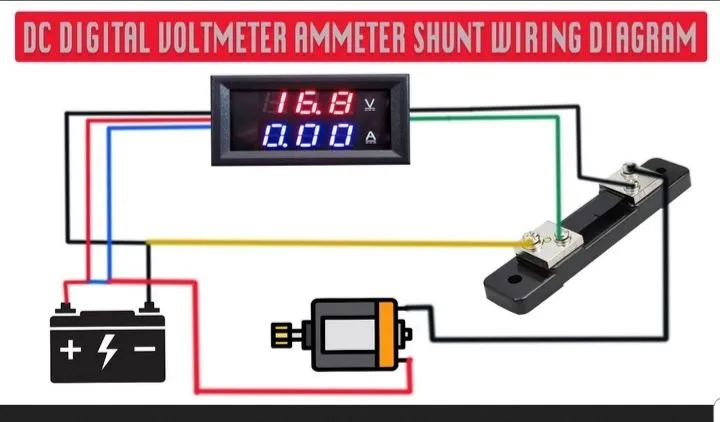

Zasada działania bocznika opiera się na prawie Ohma. Kiedy duży prąd przepływa przez bocznik (który jest wpięty szeregowo w obwód), na jego końcach powstaje niewielki, proporcjonalny spadek napięcia. Ten spadek napięcia jest mierzony przez multimetr ustawiony w trybie woltomierza (tak, woltomierza!). Znając rezystancję bocznika i zmierzony spadek napięcia, można łatwo obliczyć całkowity prąd płynący przez obwód (I = U/R). W uproszczeniu, bocznik wpina się szeregowo w obwód, a następnie multimetr (jako woltomierz) podłącza się równolegle do zacisków bocznika. W ten sposób, miernik nie jest narażony na przepływ dużego prądu, a jedynie mierzy niewielkie napięcie, które jest bezpieczne dla jego wewnętrznych komponentów.

Alternatywa dla klasycznych pomiarów: Kiedy warto użyć amperomierza cęgowego?

W wielu sytuacjach, zwłaszcza gdy zależy nam na szybkości, bezpieczeństwie i braku konieczności przerywania obwodu, idealnym rozwiązaniem jest amperomierz cęgowy (potocznie "cęgówka"). To urządzenie działa na zupełnie innej zasadzie niż klasyczny amperomierz. Zamiast wpinania się w obwód, cęgi miernika obejmują przewodnik, przez który płynie prąd. Miernik wykrywa i mierzy pole magnetyczne generowane wokół przewodu przez przepływający prąd. Jest to metoda bezinwazyjna, co oznacza, że nie musisz rozłączać żadnych połączeń ani odłączać zasilania, aby dokonać pomiaru.

Amperomierze cęgowe są niezwykle przydatne w szybkich diagnostykach, np. do sprawdzenia obciążenia poszczególnych faz w instalacji trójfazowej, pomiaru prądu rozruchowego silników czy szybkiego zlokalizowania przeciążonego obwodu. Choć tradycyjnie były one głównie przeznaczone do pomiaru prądu przemiennego (AC), obecnie dostępne są również modele cęgowe do prądu stałego (DC), które wykorzystują efekt Halla. Pamiętaj jednak o ich specyfice:

• Zalety: Szybkość, bezpieczeństwo, brak konieczności przerywania obwodu, idealne do pomiarów w trudno dostępnych miejscach.
• Ograniczenia: Zazwyczaj mniej precyzyjne dla bardzo małych prądów (poniżej 1A), szczególnie w starszych modelach. Wymagają, aby przewód był pojedynczy objęcie całego kabla (np. dwużyłowego) spowoduje, że pola magnetyczne się zniosą i odczyt będzie zerowy.

Najczęstsze błędy przy podłączaniu amperomierza i jak ich kategorycznie unikać

W mojej praktyce widziałem wiele błędów popełnianych przy pomiarach prądu. Oto te najczęstsze, których musisz kategorycznie unikać:

• Podłączenie równoległe zamiast szeregowego: To najpoważniejszy i najczęstszy błąd. Amperomierz ma bardzo małą rezystancję wewnętrzną, więc podłączenie go równolegle do źródła zasilania lub elementu obwodu spowoduje praktycznie zwarcie. Efektem będzie natychmiastowe uszkodzenie miernika, zadziałanie zabezpieczeń, a w najgorszym przypadku uszkodzenie źródła zasilania lub nawet pożar.
• Praca pod napięciem: Próba podłączenia amperomierza do obwodu, który jest pod napięciem, to prosta droga do porażenia prądem. Zawsze, ale to zawsze, odłącz zasilanie przed fizycznym wpięciem miernika w obwód.
• Ignorowanie zakresu pomiarowego i typu prądu (AC/DC): Wybór zbyt małego zakresu pomiarowego (np. próba zmierzenia 5A na zakresie 200mA) spowoduje przeciążenie i uszkodzenie miernika (zazwyczaj przepalenie bezpiecznika wewnętrznego). Podobnie, próba pomiaru prądu stałego na zakresie AC (lub odwrotnie) doprowadzi do błędnych odczytów lub braku pomiaru. Zawsze upewnij się, że masz wybrany odpowiedni zakres i typ prądu.

"Bezpieczeństwo przede wszystkim. Nawet najprostszy pomiar prądu może być niebezpieczny, jeśli nie przestrzega się podstawowych zasad."
