Licznik główny a podlicznik: poznaj kluczową różnicę

Zacznijmy od podstaw, bo często te dwa pojęcia są mylone. Licznik główny to urządzenie należące do operatora systemu dystrybucyjnego (OSD), które jest podstawą do rozliczeń z dostawcą energii. Jest to punkt, w którym OSD mierzy, ile prądu zużywamy w całej nieruchomości, a jego instalacja i obsługa są ściśle regulowane formalnymi procedurami.

Z kolei podlicznik to urządzenie prywatne, które instaluje się za licznikiem głównym, na koszt właściciela nieruchomości. Służy on do wewnętrznych pomiarów zużycia energii w konkretnych obwodach, pomieszczeniach czy przez wybrane urządzenia. To narzędzie do Twojej własnej kontroli, nie zaś do rozliczeń z dostawcą prądu.

Praktyczne scenariusze: wynajem, garaż, a może pompa ciepła?

Podliczniki znajdują zastosowanie w wielu praktycznych sytuacjach, gdzie chcemy precyzyjnie monitorować zużycie energii. Z mojego doświadczenia wiem, że najczęściej instaluje się je w następujących scenariuszach:

• Wewnętrzne rozliczenia przy wynajmie: Jeśli wynajmujesz pokój, piętro, czy garaż w swoim domu, podlicznik pozwala sprawiedliwie rozliczyć zużycie prądu z najemcą.
• Domy wielorodzinne: W budynkach, gdzie mieszka kilka rodzin, a jest jeden licznik główny, podliczniki pomagają w podziale kosztów energii.
• Monitorowanie energochłonnych urządzeń: Chcesz wiedzieć, ile prądu zużywa Twoja pompa ciepła, piec elektryczny, czy maszyny w przydomowym warsztacie? Podlicznik da Ci precyzyjne dane.
• Oddzielne obiekty na jednej posesji: Garaż, domek letniskowy, czy budynek gospodarczy zasilany z głównej instalacji podlicznik to idealne rozwiązanie do kontroli zużycia w tych miejscach.

Formalne rozliczenia czy wewnętrzna kontrola? Zdecyduj, czego potrzebujesz

Kwestia legalizacji podlicznika i jego roli w rozliczeniach jest kluczowa. W większości przypadków podliczniki służą do nieformalnych rozliczeń wewnętrznych, czyli po prostu pomagają Ci w orientacyjnym podziale kosztów lub monitorowaniu zużycia. W takiej sytuacji legalizacja urządzenia nie jest obligatoryjna, choć nadal warto wybrać model o dobrej klasie dokładności. Jeśli jednak podlicznik ma stanowić podstawę do wiążących umów, na przykład z najemcą, jego legalizacja staje się kluczowa dla wiarygodności pomiarów. Warto też pamiętać, że istnieje możliwość formalnego rozdzielenia instalacji i założenia drugiego, oficjalnego licznika, co wymaga jednak złożenia wniosku do Operatora Systemu Dystrybucyjnego i podpisania nowej umowy. To już jednak zupełnie inna procedura, znacznie bardziej skomplikowana niż montaż podlicznika.

Jak wybrać podlicznik: jednofazowy czy trójfazowy?

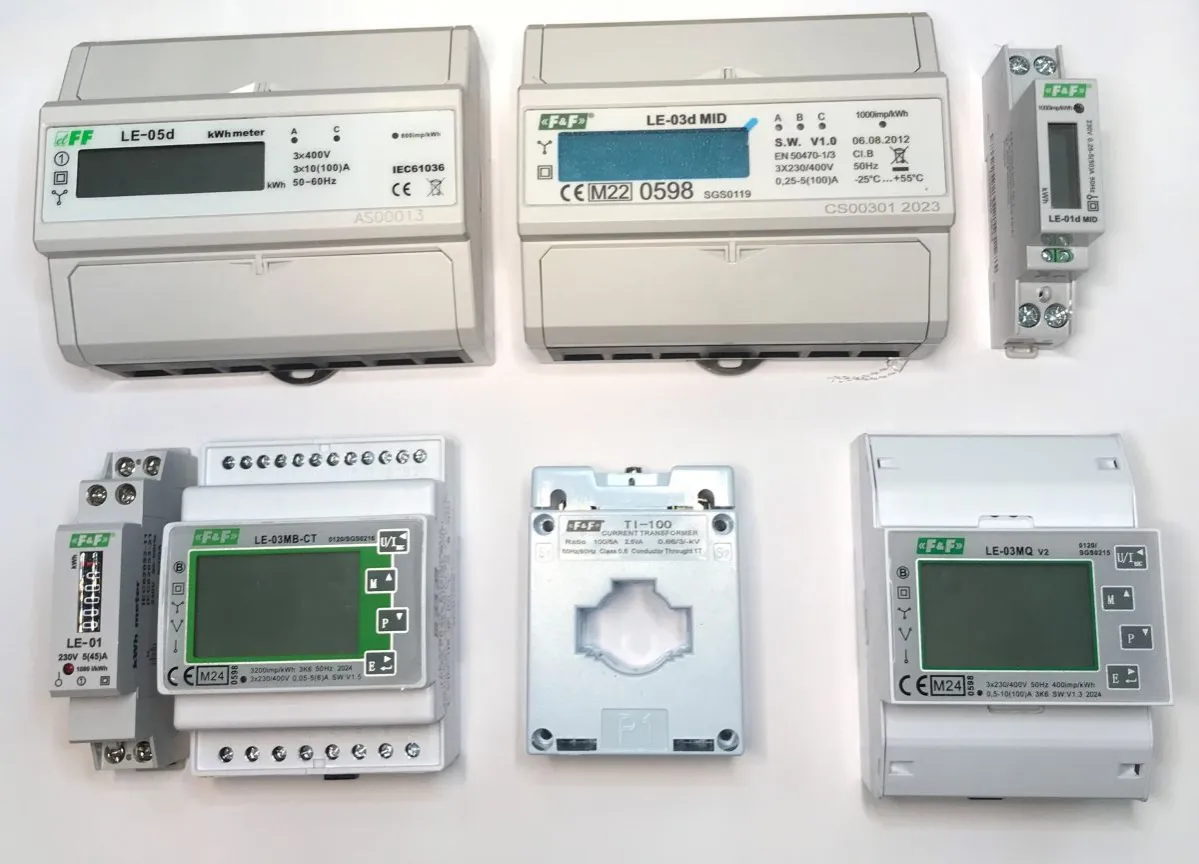

Wybór odpowiedniego podlicznika to podstawa. Należy go dopasować do rodzaju instalacji, którą zamierzamy monitorować. Na rynku dostępne są przede wszystkim dwa typy: jednofazowe i trójfazowe.

Podlicznik jednofazowy (230V): kiedy w zupełności wystarczy?

Podliczniki jednofazowe (230V) są przeznaczone do standardowych instalacji domowych i obwodów o mniejszym obciążeniu. Jeśli chcesz monitorować zużycie energii w pojedynczych pomieszczeniach, przez typowe urządzenia AGD (lodówka, telewizor, pralka), czy oświetlenie, podlicznik jednofazowy w zupełności wystarczy. Są one zazwyczaj tańsze i prostsze w montażu, co czyni je popularnym wyborem do większości zastosowań domowych.

Podlicznik trójfazowy (400V, "siła"): niezbędny dla energochłonnych urządzeń

Kiedy mówimy o instalacjach "siłowych", czyli takich, które zasilają urządzenia o dużej mocy, podliczniki trójfazowe (400V) stają się niezbędne. Dotyczy to między innymi płyt indukcyjnych, pieców elektrycznych, pomp ciepła, silników trójfazowych czy maszyn w warsztatach. Podłączenie urządzenia trójfazowego do podlicznika jednofazowego jest niemożliwe i niebezpieczne. Zawsze należy dobrać podlicznik odpowiadający charakterystyce zasilanego obwodu.

Na co zwrócić uwagę przy zakupie? Legalizacja, klasa dokładności i dodatkowe funkcje

Wybierając podlicznik, warto zwrócić uwagę na kilka kluczowych aspektów, które zdecydują o jego funkcjonalności i wiarygodności:

• Legalizacja: Jak już wspomniałem, dla wewnętrznych, nieformalnych rozliczeń legalizacja nie jest konieczna, ale dla wiążących umów jest kluczowa. Podliczniki z legalizacją Głównego Urzędu Miar (GUM) mają potwierdzoną dokładność pomiarów. Okres legalizacji dla liczników statycznych (elektronicznych) wynosi standardowo 8 lat.
• Klasa dokładności: Określa, jak precyzyjnie podlicznik mierzy zużycie energii. Im niższa wartość (np. klasa 1,0 jest dokładniejsza niż 2,0), tym lepiej.
• Dodatkowe funkcje: Niektóre modele oferują dodatkowe możliwości, takie jak pomiar mocy chwilowej, napięcia, prądu, a nawet komunikację (np. Modbus), co może być przydatne w bardziej zaawansowanych systemach monitoringu.
• Koszty: Ceny podliczników jednofazowych zaczynają się od około 50 zł i mogą przekroczyć 150 zł. Podliczniki trójfazowe są droższe, ich ceny wahają się od 100 zł do nawet ponad 700 zł, w zależności od producenta, dokładności i funkcjonalności.

Bezpieczne przygotowanie do montażu podlicznika krok po kroku

Bezpieczeństwo to absolutna podstawa: jak wyłączyć napięcie i sprawdzić jego brak?

Jako elektryk z wieloletnim stażem, zawsze podkreślam: bezpieczeństwo podczas prac z elektrycznością jest absolutnym priorytetem! Porażenie prądem może być śmiertelne, a nieprawidłowo wykonana instalacja może prowadzić do pożaru. Zanim dotkniesz jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć napięcie w całej instalacji. Zrób to, wyłączając główny wyłącznik prądu w rozdzielnicy. Następnie, za pomocą próbnika napięcia, koniecznie upewnij się, że prąd nie płynie w miejscu, w którym zamierzasz pracować. Sprawdź to na wszystkich przewodach, które będziesz podłączać. Używaj wyłącznie izolowanych narzędzi, przeznaczonych do pracy pod napięciem (nawet jeśli napięcie jest wyłączone, zawsze należy zakładać możliwość jego przypadkowego pojawienia się).

Pamiętaj: Prace przy instalacji elektrycznej są niezwykle niebezpieczne. Zawsze upewnij się, że napięcie jest wyłączone i sprawdź to próbnikiem. Wszelkie prace powinien wykonywać wykwalifikowany elektryk z uprawnieniami SEP.

Niezbędnik instalatora: narzędzia i materiały, które musisz mieć pod ręką

Aby montaż przebiegł sprawnie i bezpiecznie, przygotuj odpowiednie narzędzia i materiały:

• Próbnik napięcia: Niezbędny do weryfikacji braku napięcia.
• Izolowane wkrętaki: Płaskie i krzyżakowe, dopasowane do śrub w zaciskach podlicznika.
• Szczypce do ściągania izolacji: Do precyzyjnego przygotowania końcówek przewodów.
• Obcinaczki do przewodów: Do skracania kabli na odpowiednią długość.
• Podlicznik: Jednofazowy lub trójfazowy, dobrany do potrzeb.
• Przewody: O odpowiednim przekroju (np. 2,5 mm² dla obwodów jednofazowych, 4 mm² lub więcej dla trójfazowych), zgodne z obciążeniem.
• Szyna DIN (TH35): Jeśli podlicznik nie ma dedykowanego miejsca, będzie potrzebna do jego montażu w rozdzielnicy.
• Ewentualnie: Obudowa modułowa (jeśli podlicznik ma być montowany poza rozdzielnicą), dławiki kablowe, oznaczniki przewodów.

Gdzie zamontować podlicznik? Wybór optymalnego miejsca w rozdzielnicy

Podlicznik, ze względu na swoje modułowe wymiary, najczęściej montuje się w rozdzielnicy elektrycznej, obok innych aparatów modułowych, takich jak wyłączniki nadprądowe czy różnicowoprądowe. Standardowo mocuje się go na szynie DIN (TH35), co zapewnia stabilność i porządek w instalacji. Ważne, aby wybrać miejsce, które jest łatwo dostępne, ale jednocześnie zabezpieczone przed przypadkowym dotknięciem, co jest kluczowe dla bezpieczeństwa.

Podłączenie podlicznika jednofazowego schemat i instrukcja

Oznaczenia na liczniku: co oznaczają symbole L-IN, L-OUT, N?

Podlicznik jednofazowy posiada zazwyczaj cztery zaciski, które są wyraźnie oznaczone. Zrozumienie tych oznaczeń jest kluczowe dla prawidłowego podłączenia:

• L IN (lub 1): Wejście przewodu fazowego (L) z zasilania.
• L OUT (lub 3): Wyjście przewodu fazowego (L) do monitorowanego obwodu.
• N IN (lub 4): Wejście przewodu neutralnego (N) z zasilania.
• N OUT (lub 6): Wyjście przewodu neutralnego (N) do monitorowanego obwodu.

Niektóre liczniki mogą mieć również zaciski 2 i 5, które są wewnętrznie połączone odpowiednio z 1 i 4, lub służą do innych funkcji (np. impulsowych). Zawsze kieruj się instrukcją producenta.

Instrukcja podłączenia przewodów: faza do fazy, neutralny do neutralnego

Prawidłowe podłączenie podlicznika jednofazowego wymaga precyzji. Oto instrukcja krok po kroku:

1. Odłącz zasilanie: Upewnij się, że napięcie w całej instalacji jest wyłączone, a następnie sprawdź to próbnikiem.
2. Przygotuj przewody: Odetnij odpowiednie długości przewodów fazowego (L) i neutralnego (N) do podłączenia podlicznika. Zdejmij izolację z końcówek na długość wskazaną przez producenta podlicznika.
3. Podłącz przewód fazowy wejściowy (L IN): Przewód fazowy (zazwyczaj brązowy, czarny lub szary) doprowadzający zasilanie z głównej rozdzielnicy (lub z wyjścia zabezpieczenia) podłącz do zacisku oznaczonego jako L IN (lub 1). Dokręć śrubę zacisku solidnie.
4. Podłącz przewód fazowy wyjściowy (L OUT): Z zacisku L OUT (lub 3) wyprowadź przewód fazowy do obwodu, którego zużycie chcesz monitorować. Dokręć śrubę zacisku.
5. Podłącz przewód neutralny wejściowy (N IN): Przewód neutralny (zazwyczaj niebieski) doprowadzający zasilanie podłącz do zacisku N IN (lub 4). Dokręć śrubę zacisku.
6. Podłącz przewód neutralny wyjściowy (N OUT): Z zacisku N OUT (lub 6) wyprowadź przewód neutralny do monitorowanego obwodu. Dokręć śrubę zacisku.
7. Sprawdź połączenia: Upewnij się, że wszystkie przewody są solidnie dokręcone i nie ma luzów.
8. Załącz zasilanie: Ostrożnie załącz główny wyłącznik prądu.

Graficzny schemat: zobacz, jak prawidłowo poprowadzić kable

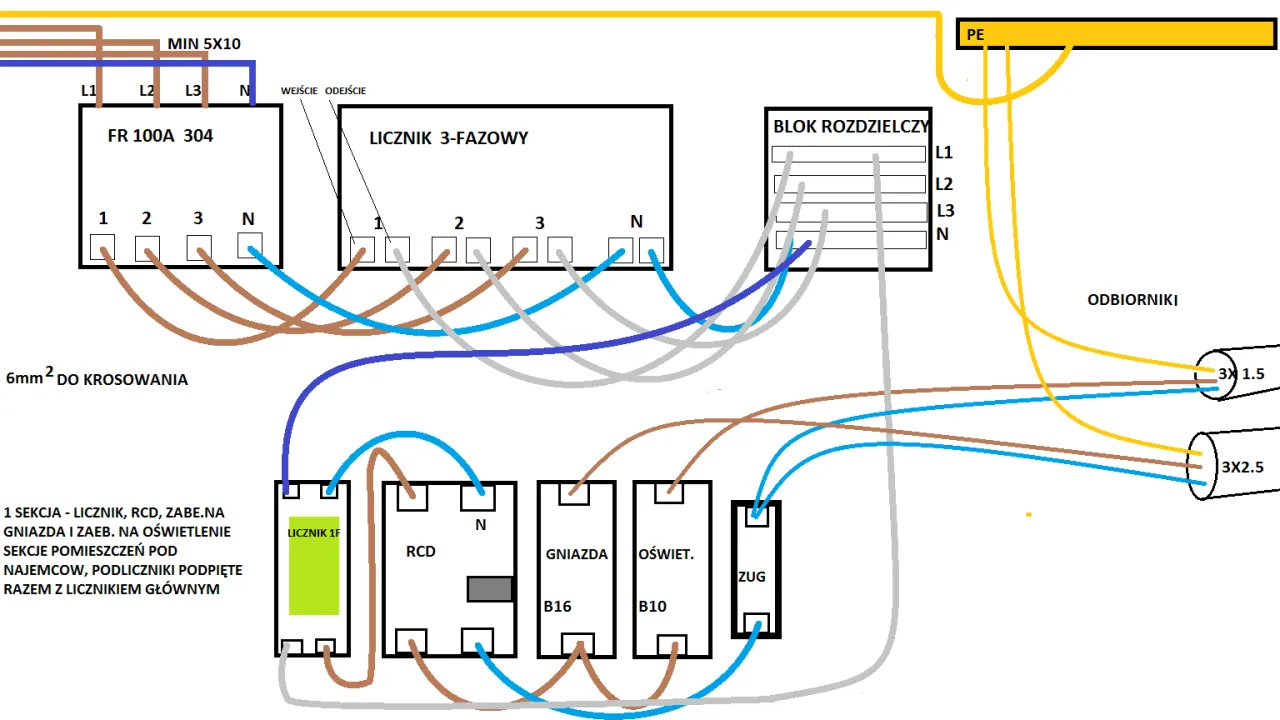

Wizualizacja połączeń jest niezwykle pomocna. Schemat podłączenia podlicznika jednofazowego powinien jasno przedstawiać, jak przewód fazowy (L) z zasilania wchodzi do zacisku L IN, a następnie wychodzi z L OUT do obciążenia. Analogicznie, przewód neutralny (N) powinien być poprowadzony przez zaciski N IN i N OUT. Taki schemat, często dostępny w instrukcji podlicznika, rozwiewa wszelkie wątpliwości dotyczące kolejności i miejsca podłączenia kabli.

Podłączenie podlicznika trójfazowego instrukcja dla instalacji "siłowej"

Rozszyfrowujemy zaciski: L1, L2, L3, N jak ich nie pomylić?

Podliczniki trójfazowe są bardziej złożone, ponieważ mierzą zużycie na trzech fazach. Zazwyczaj posiadają osiem zacisków:

• L1 IN, L2 IN, L3 IN (lub 1, 3, 5): Wejścia przewodów fazowych (L1, L2, L3) z zasilania.
• L1 OUT, L2 OUT, L3 OUT (lub 2, 4, 6): Wyjścia przewodów fazowych (L1, L2, L3) do monitorowanego obwodu.
• N IN (lub 7): Wejście przewodu neutralnego (N) z zasilania.
• N OUT (lub 8): Wyjście przewodu neutralnego (N) do monitorowanego obwodu.

Kluczowe jest, aby każda faza została podłączona do odpowiedniego zacisku wejściowego i wyjściowego, zachowując przy tym prawidłową kolejność faz.

Podłączenie krok po kroku: prawidłowa kolejność faz kluczem do sukcesu

Montaż podlicznika trójfazowego wymaga jeszcze większej uwagi. Pamiętaj, że pomylenie faz może skutkować nieprawidłowym działaniem, a nawet uszkodzeniem urządzeń trójfazowych.

1. Odłącz zasilanie: Bezwzględnie wyłącz napięcie w całej instalacji i sprawdź jego brak próbnikiem.
2. Przygotuj przewody: Odetnij odpowiednie długości przewodów fazowych (L1, L2, L3) i neutralnego (N). Zdejmij izolację z końcówek.
3. Podłącz przewody fazowe wejściowe:
   • Przewód fazowy L1 (zazwyczaj brązowy) z zasilania podłącz do zacisku L1 IN (lub 1).
   • Przewód fazowy L2 (zazwyczaj czarny) z zasilania podłącz do zacisku L2 IN (lub 3).
   • Przewód fazowy L3 (zazwyczaj szary) z zasilania podłącz do zacisku L3 IN (lub 5).
   Dokręć wszystkie zaciski solidnie.
4. Podłącz przewody fazowe wyjściowe:
   • Z zacisku L1 OUT (lub 2) wyprowadź przewód fazowy L1 do monitorowanego obwodu.
   • Z zacisku L2 OUT (lub 4) wyprowadź przewód fazowy L2 do monitorowanego obwodu.
   • Z zacisku L3 OUT (lub 6) wyprowadź przewód fazowy L3 do monitorowanego obwodu.
   Dokręć wszystkie zaciski.
5. Podłącz przewód neutralny wejściowy (N IN): Przewód neutralny (zazwyczaj niebieski) z zasilania podłącz do zacisku N IN (lub 7). Dokręć śrubę.
6. Podłącz przewód neutralny wyjściowy (N OUT): Z zacisku N OUT (lub 8) wyprowadź przewód neutralny do monitorowanego obwodu. Dokręć śrubę.
7. Sprawdź połączenia: Dokładnie sprawdź wszystkie połączenia pod kątem luzów i prawidłowości.
8. Załącz zasilanie: Ostrożnie załącz główny wyłącznik prądu.

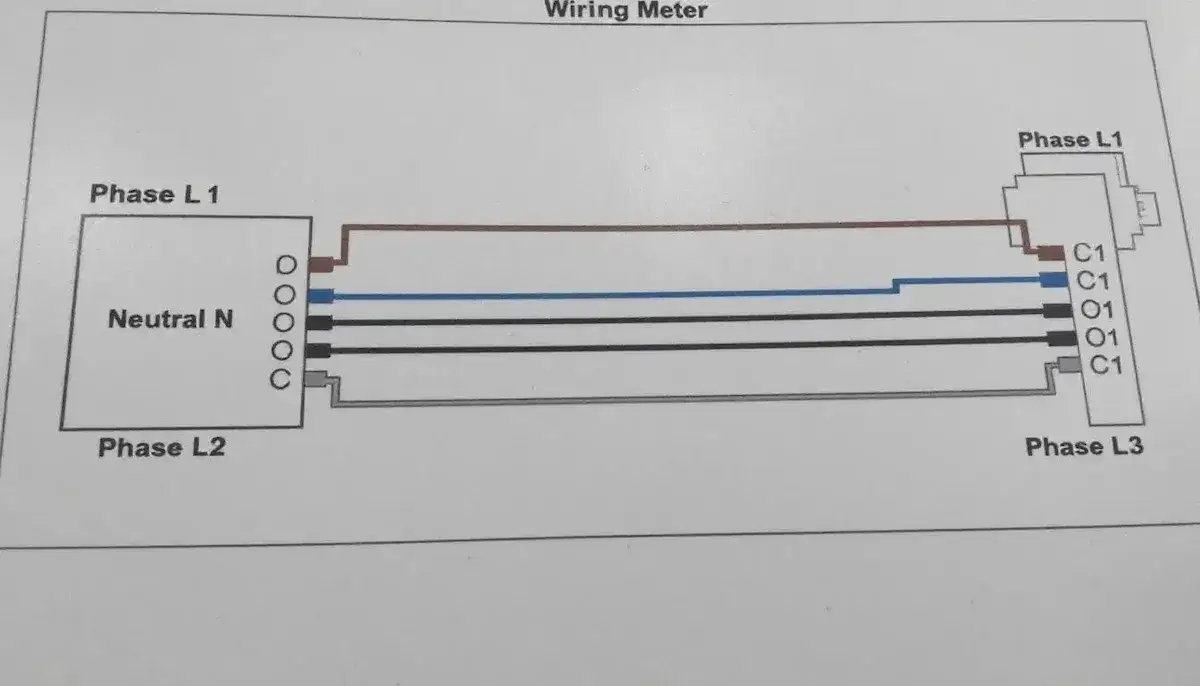

Wizualizacja połączeń: schemat, który rozwieje wszystkie wątpliwości

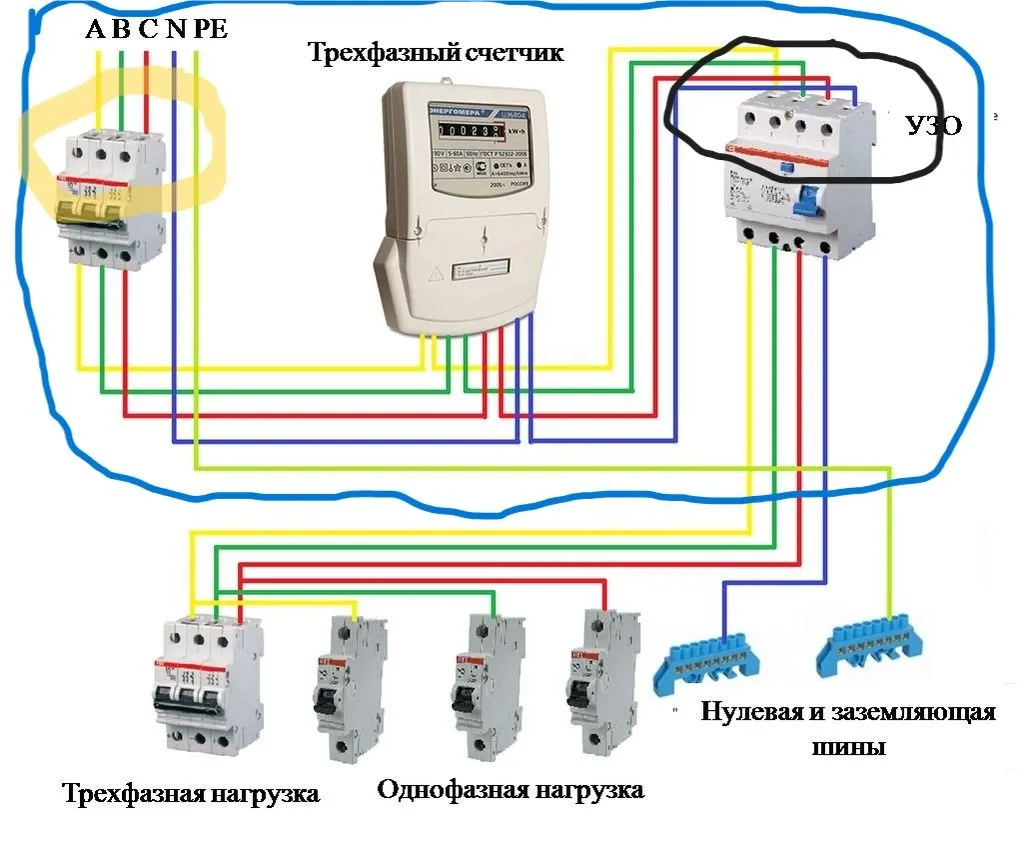

Dla podlicznika trójfazowego schemat graficzny jest jeszcze bardziej istotny. Powinien on klarownie przedstawiać, jak każdy z trzech przewodów fazowych (L1, L2, L3) oraz przewód neutralny (N) są podłączone do odpowiednich zacisków wejściowych i wyjściowych podlicznika. Taki schemat, często dołączony do urządzenia, pomaga w prawidłowym poprowadzeniu kabli i minimalizuje ryzyko błędów, które w instalacjach trójfazowych mogą mieć poważne konsekwencje.

Najczęstsze błędy przy montażu podlicznika i jak ich uniknąć

Nawet doświadczonym osobom zdarzają się pomyłki, ale w elektryce mogą one być bardzo kosztowne. Zwróć uwagę na te najczęstsze błędy, aby ich uniknąć.

Pomylona kolejność faz: czym grozi i jak ją zweryfikować?

W instalacjach trójfazowych pomylona kolejność faz (np. L1 z L2) może prowadzić do poważnych problemów. Urządzenia trójfazowe, takie jak silniki, pompy czy niektóre maszyny, są wrażliwe na prawidłową sekwencję faz. Ich nieprawidłowe podłączenie może spowodować, że będą pracować w złym kierunku obrotów, przegrzewać się, a nawet ulec uszkodzeniu. Weryfikacja kolejności faz odbywa się za pomocą specjalistycznego miernika kolejności faz, co jest zadaniem dla wykwalifikowanego elektryka. To kolejny powód, dla którego montaż powinien być wykonany przez profesjonalistę.

Niedokręcone zaciski: ukryte zagrożenie pożarowe w Twojej rozdzielnicy

Jednym z najgroźniejszych, a jednocześnie najczęściej bagatelizowanych błędów, są niedokręcone zaciski. Luźne połączenie przewodu z zaciskiem podlicznika lub innego elementu instalacji powoduje zwiększony opór, co prowadzi do grzania się w tym miejscu. Wzrost temperatury może być tak duży, że spowoduje stopienie izolacji, iskrzenie, a w konsekwencji pożar rozdzielnicy. Zawsze upewnij się, że wszystkie połączenia są solidnie dokręcone, ale bez użycia nadmiernej siły, która mogłaby uszkodzić zacisk.

Błędny dobór przekroju przewodów: dlaczego to tak ważne?

Przewody elektryczne muszą być odpowiednio dobrane do przewidywanego obciążenia. Błędny dobór przekroju przewodów czyli użycie zbyt cienkich kabli do zasilania urządzeń o dużej mocy skutkuje ich przegrzewaniem się. Przegrzewające się przewody to nie tylko ryzyko pożaru, ale także zwiększone straty energii (spadki napięcia), co negatywnie wpływa na efektywność i żywotność urządzeń. Zawsze należy konsultować dobór przekroju przewodów z normami i obciążeniem, które będzie przez nie przepływać.

Aspekty prawne montażu podlicznika: uprawnienia i zgłoszenia

Uprawnienia SEP do 1kV: dlaczego tylko elektryk może dotykać Twojej instalacji?

Chciałbym to podkreślić z całą mocą: wszelkie prace związane z instalacją elektryczną, w tym montaż podlicznika, zgodnie z polskim prawem może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (Stowarzyszenia Elektryków Polskich), najczęściej w zakresie do 1 kV. Samodzielny montaż przez osobę bez kwalifikacji jest nie tylko nielegalny, ale przede wszystkim skrajnie niebezpieczny. Ryzykujesz porażenie prądem, które może być śmiertelne, a także poważne uszkodzenia instalacji, prowadzące do pożaru. Pamiętaj, że ubezpieczyciel może odmówić wypłaty odszkodowania w przypadku zdarzenia, którego przyczyną była nieprawidłowo wykonana instalacja przez osobę bez uprawnień.

Czy instalację podlicznika trzeba zgłosić do zakładu energetycznego?

W większości przypadków montaż podlicznika do celów wewnętrznych (nieformalnych rozliczeń) generalnie nie wymaga zgłoszenia do zakładu energetycznego ani jego zgody. Dzieje się tak, ponieważ podlicznik jest instalowany za licznikiem głównym, w Twojej prywatnej instalacji, i nie ingeruje w sieć operatora ani w jego plombowane urządzenia. Musisz jednak pamiętać, że nie wolno ingerować w instalację przed licznikiem głównym ani zrywać plomb OSD. Jeśli jednak zależy Ci na formalnym rozdzieleniu instalacji i założeniu drugiego, oficjalnego licznika, to taka procedura wymaga już złożenia wniosku u Operatora Systemu Dystrybucyjnego i podpisania nowej umowy na dostawę energii.

Przeczytaj również: Cena 1 kWh prądu 2026: Ile zapłacisz i jak obniżyć rachunki?

Legalizacja podlicznika: kiedy jest wymagana, a kiedy to tylko dodatkowy atut?

Kwestia legalizacji podlicznika jest często poruszana. Jak już wspominałem, podliczniki używane do wewnętrznych, nieformalnych rozliczeń nie muszą mieć legalizacji. Ich pomiary służą jedynie do Twojej orientacji lub do ustaleń, które nie mają mocy prawnej. Jeśli jednak podlicznik ma stanowić podstawę do wiążących rozliczeń, na przykład z najemcą, i chcesz, aby jego wskazania były bezdyskusyjne, warto zainwestować w model z legalizacją Głównego Urzędu Miar (GUM). Taki dokument potwierdza dokładność i wiarygodność pomiarów. Okres legalizacji dla liczników statycznych (elektronicznych) wynosi standardowo 8 lat, po czym urządzenie powinno zostać ponownie zalegalizowane lub wymienione, jeśli ma nadal służyć do formalnych rozliczeń.
