Amperomierz do prostownika: Wybierz idealny i przedłuż życie akumulatora

Dlaczego amperomierz w prostowniku jest niezbędny?

Sprawny amperomierz w prostowniku to nieocenione narzędzie dla każdego, kto dba o swój akumulator. Pozwala on na bieżąco monitorować proces ładowania, dając nam pełną kontrolę nad tym, co dzieje się z naszym źródłem zasilania. Bez niego ładowanie akumulatora jest trochę jak jazda samochodem z zasłoniętymi oczami niby jedziesz, ale nie wiesz dokąd i czy bezpiecznie.

Wskazówka amperomierza (lub cyfrowy odczyt) mówi nam o natężeniu prądu płynącego do akumulatora. Na początku ładowania, zwłaszcza mocno rozładowanego akumulatora, prąd będzie wysoki. W miarę jak akumulator się napełnia, jego opór wewnętrzny rośnie, a co za tym idzie, prąd ładowania stopniowo spada. Obserwowanie tego spadku jest kluczowe, bo informuje nas o postępie i prawidłowości procesu.

Obserwacja zmian prądu ładowania może również pomóc w diagnozowaniu stanu akumulatora. Jeśli prąd początkowy jest bardzo niski mimo głębokiego rozładowania, może to wskazywać na zasiarczenie lub uszkodzenie wewnętrzne. Z kolei, jeśli prąd nie spada w ogóle lub spada bardzo powoli, może to sugerować, że akumulator jest już uszkodzony i nie przyjmuje ładunku efektywnie. To są cenne wskazówki, które pozwalają mi szybko ocenić, czy akumulator ma szansę na dalsze życie.

Co więcej, amperomierz pomaga uniknąć dwóch równie szkodliwych sytuacji: przeładowania i niedoładowania. Jeśli prąd spada zbyt nisko (np. poniżej 0,5A dla akumulatora 12V o pojemności 50Ah) i utrzymuje się na tym poziomie przez długi czas, akumulator jest prawdopodobnie już naładowany i dalsze ładowanie może prowadzić do przeładowania. Z drugiej strony, jeśli prąd nie osiąga pożądanego poziomu lub spada zbyt szybko, akumulator może być niedoładowany, co również skraca jego żywotność. Pełna kontrola to długa żywotność akumulatora.

Amperomierz analogowy czy cyfrowy? Porównanie i wybór

Decydując się na zakup amperomierza, stajemy przed podstawowym wyborem: postawić na klasykę w postaci miernika analogowego, czy zaufać nowoczesności i precyzji cyfrowego? Oba typy mają swoje mocne i słabe strony, które warto rozważyć przed podjęciem decyzji.

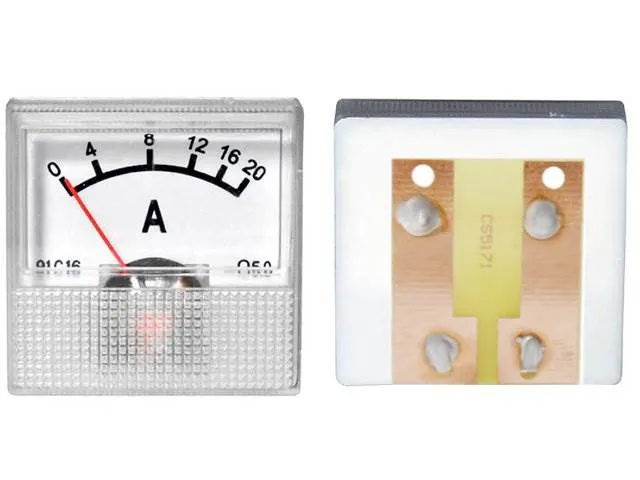

Amperomierze analogowe

Amperomierze analogowe, czyli wychyłowe, to urządzenia, które znamy z wielu starszych prostowników. Ich prostota konstrukcji i niższa cena sprawiają, że wciąż znajdują swoich zwolenników.

• Zalety:
  • Niższa cena: Zazwyczaj są tańsze w zakupie.
  • Prostota: Brak skomplikowanej elektroniki, co dla niektórych jest zaletą.
  • Wizualna ocena trendu: Ruch wskazówki pozwala mi szybko ocenić, czy prąd rośnie, czy maleje, co jest intuicyjne.
  • Odporność na zakłócenia: Mniej wrażliwe na drobne fluktuacje napięcia.
• Wady:
  • Mniejsza dokładność: Odczyt jest mniej precyzyjny, zwłaszcza na niższych zakresach skali.
  • Trudniejszy precyzyjny odczyt: Wymaga wprawy, aby dokładnie odczytać wartość.
  • Brak dodatkowych funkcji: Zazwyczaj mierzą tylko prąd, bez woltomierza czy innych parametrów.
  • Wrażliwość na wstrząsy: Mechanizm wychyłowy może ulec uszkodzeniu przy silnych wstrząsach.

Amperomierze cyfrowe

Amperomierze cyfrowe to z kolei nowoczesne rozwiązania, które zyskują coraz większą popularność, zwłaszcza w formie zintegrowanych modułów.

• Zalety:
  • Wysoka precyzja: Oferują dokładny odczyt wartości prądu.
  • Łatwość odczytu: Cyfrowy wyświetlacz jest czytelny i nie pozostawia wątpliwości co do mierzonej wartości.
  • Często zintegrowane funkcje: Wiele modułów łączy w sobie woltomierz i amperomierz, co jest bardzo wygodne.
  • Kompaktowe rozmiary: Moduły cyfrowe są często niewielkie i łatwe do wbudowania.
• Wady:
  • Potencjalnie wyższa cena: Choć moduły są coraz tańsze, zazwyczaj są droższe od najprostszych analogowych.
  • Wrażliwość na skoki napięcia: Elektronika może być podatna na uszkodzenia w przypadku niestabilnego zasilania, zwłaszcza w prostownikach bez stabilizacji.
  • Wymagają zasilania: Moduły cyfrowe potrzebują własnego źródła zasilania, co komplikuje nieco instalację.

Moim zdaniem, do typowego domowego garażu, gdzie liczy się zarówno precyzja, jak i wygoda, moduły cyfrowe 2w1 (woltomierz + amperomierz) są zdecydowanie lepszym wyborem. Oferują one świetny kompromis między ceną a funkcjonalnością, a łatwość odczytu i dodatkowe informacje o napięciu sprawiają, że są po prostu bardziej praktyczne.

Kluczowe parametry, na które musisz zwrócić uwagę

Wybór odpowiedniego amperomierza to nie tylko kwestia analog kontra cyfra. Istnieje kilka kluczowych parametrów, które należy dokładnie przeanalizować, aby mieć pewność, że wybrany miernik będzie działał prawidłowo i bezpiecznie z naszym prostownikiem.

Zakres pomiarowy

To absolutnie najważniejszy parametr. Zakres pomiarowy amperomierza musi być dopasowany do maksymalnego prądu, jaki może generować nasz prostownik. Jeśli prostownik ma maksymalny prąd ładowania 10A, to amperomierz o zakresie 0-10A lub 0-15A będzie odpowiedni. Dla typowych prostowników samochodowych ładujących akumulatory 12V, najczęściej spotykane i zalecane zakresy to 0-10A, 0-15A lub 0-20A. Jeśli jednak posiadasz mocniejsze urządzenie, na przykład do samochodów ciężarowych lub z funkcją rozruchu, będziesz potrzebować amperomierza o większym zakresie, rzędu 0-30A, a nawet 0-50A lub więcej. Zawsze lepiej mieć pewien zapas, niż ryzykować uszkodzenie miernika zbyt wysokim prądem.

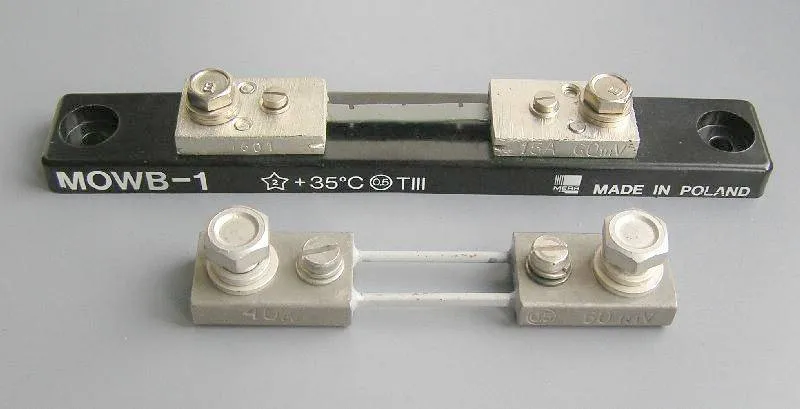

Bocznik (shunt) kiedy jest niezbędny?

W przypadku pomiaru prądów o większym natężeniu, zazwyczaj powyżej 10A, niezbędny staje się bocznik (shunt). Czym jest bocznik? To nic innego jak precyzyjny rezystor o bardzo niskiej rezystancji, który włącza się szeregowo w obwód. Amperomierz tak naprawdę mierzy bardzo mały spadek napięcia na tym boczniku, a następnie przelicza go na wartość prądu. Wiele amperomierzy cyfrowych, zwłaszcza tych o mniejszych zakresach (do 10A), ma wbudowany bocznik. Przy większych prądach stosuje się boczniki zewnętrzne, które są osobnymi elementami i wymagają odpowiedniego podłączenia. Zawsze upewnij się, czy wybrany amperomierz ma wbudowany bocznik, czy też wymaga zewnętrznego, i czy jest on w zestawie.

Klasa dokładności i napięcie zasilania

Klasa dokładności informuje nas o precyzji pomiaru im niższa wartość procentowa, tym większa dokładność. Dla domowego użytku nie musimy szukać laboratoryjnych precyzji, ale warto zwrócić uwagę, aby nie była ona zbyt niska. Kluczową rolę, zwłaszcza dla modułów cyfrowych, odgrywa również napięcie zasilania. Moduły te wymagają stabilnego źródła zasilania, często w zakresie 4,5-30V DC. Pamiętaj, że prostowniki bez stabilizacji napięcia mogą generować przepięcia, które mogą uszkodzić delikatną elektronikę modułu. Zawsze sprawdź maksymalne dopuszczalne napięcie zasilania modułu i, jeśli to konieczne, zastosuj dodatkowy stabilizator napięcia, aby zabezpieczyć miernik.

Jak prawidłowo podłączyć amperomierz do prostownika? Instrukcja krok po kroku

Podłączenie amperomierza do prostownika może wydawać się skomplikowane, ale postępując zgodnie z instrukcją, zrobisz to bezpiecznie i prawidłowo. Poniżej znajdziesz szczegółowe wskazówki, które pomogą Ci w montażu.

Przede wszystkim muszę podkreślić: amperomierz musi być podłączony WYŁĄCZNIE szeregowo w obwodzie! Oznacza to, że prąd musi przez niego przepływać. Podłączenie równoległe, czyli bezpośrednio do zacisków akumulatora lub prostownika, spowoduje zwarcie i natychmiastowe uszkodzenie miernika, a w skrajnych przypadkach może doprowadzić do uszkodzenia prostownika lub nawet pożaru. To jest fundamentalna zasada, której nigdy nie wolno łamać.

Podłączenie standardowego amperomierza (bez zewnętrznego bocznika)

Ten schemat dotyczy amperomierzy, które mają wbudowany bocznik lub są przeznaczone do pomiaru mniejszych prądów, gdzie bocznik nie jest wymagany (np. do 10A).

1. Odłącz prostownik od sieci i akumulatora: Zawsze zaczynaj od odłączenia zasilania, aby uniknąć porażenia prądem lub zwarcia.
2. Wybierz miejsce montażu: Zazwyczaj amperomierz montuje się na panelu prostownika. Wywierć odpowiedni otwór, jeśli to konieczne.
3. Przetnij przewód dodatni (+): Zlokalizuj przewód dodatni (+) wychodzący z prostownika (ten, który idzie do czerwonego zacisku akumulatora). Przetnij go w dogodnym miejscu.
4. Podłącz amperomierz szeregowo:
   • Jeden koniec przeciętego przewodu dodatniego podłącz do wejścia amperomierza (zazwyczaj oznaczone jako "IN" lub "+").
   • Drugi koniec przeciętego przewodu dodatniego podłącz do wyjścia amperomierza (zazwyczaj oznaczone jako "OUT" lub "-").
5. Podłącz zasilanie modułu (tylko dla cyfrowych): Jeśli używasz modułu cyfrowego, podłącz jego własne zasilanie. Zazwyczaj są to dwa cienkie przewody (czerwony i czarny), które należy podłączyć do źródła zasilania prostownika (np. do wyjścia 12V DC, jeśli prostownik je posiada, lub bezpośrednio do zacisków wyjściowych prostownika, jeśli napięcie mieści się w zakresie pracy modułu). Pamiętaj o biegunowości!
6. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne i prawidłowe.
7. Podłącz prostownik: Podłącz prostownik do akumulatora, a następnie do sieci. Obserwuj wskazania amperomierza.

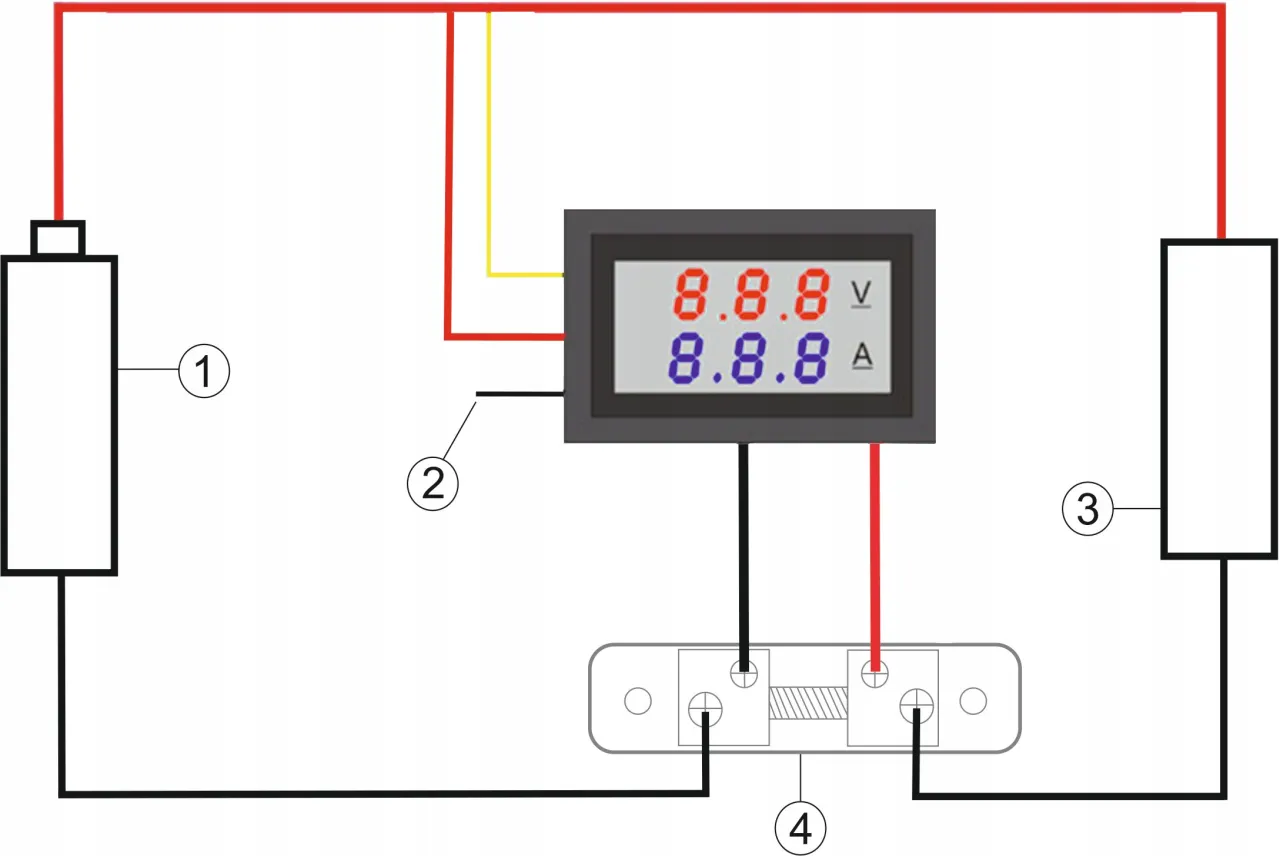

Podłączenie amperomierza z zewnętrznym bocznikiem

Ten schemat stosuje się, gdy amperomierz wymaga zewnętrznego bocznika do pomiaru większych prądów.

1. Odłącz prostownik od sieci i akumulatora: Tak jak poprzednio, bezpieczeństwo jest najważniejsze.
2. Wybierz miejsce montażu bocznika i amperomierza: Bocznik powinien być zamontowany w miejscu, gdzie będzie miał dobrą wentylację, ponieważ może się nagrzewać. Amperomierz montujemy na panelu.
3. Włącz bocznik szeregowo w obwód:
   • Przetnij przewód dodatni (+) prostownika.
   • Jeden koniec przeciętego przewodu podłącz do jednego z grubych zacisków bocznika (zazwyczaj oznaczonego jako "IN" lub "SOURCE").
   • Drugi koniec przeciętego przewodu podłącz do drugiego grubego zacisku bocznika (zazwyczaj oznaczonego jako "OUT" lub "LOAD").
4. Podłącz amperomierz do bocznika: Amperomierz (miernik) podłącza się do cienkich zacisków bocznika (zazwyczaj oznaczone jako "V-" i "V+" lub "SENSE"). Amperomierz mierzy spadek napięcia na boczniku. Zwróć uwagę na biegunowość!
5. Podłącz zasilanie modułu (tylko dla cyfrowych): Jeśli używasz modułu cyfrowego, podłącz jego własne zasilanie, tak jak w poprzednim punkcie. Pamiętaj, że zasilanie modułu jest niezależne od przewodów pomiarowych do bocznika.
6. Sprawdź połączenia: Dokładnie sprawdź wszystkie połączenia.
7. Podłącz prostownik: Podłącz prostownik do akumulatora, a następnie do sieci. Monitoruj odczyty.

Najczęstsze błędy i jak ich unikać

• Podłączenie amperomierza równolegle: To najpoważniejszy błąd, prowadzący do zwarcia i uszkodzenia miernika. Zawsze podłączaj amperomierz szeregowo, tak aby prąd przez niego przepływał.
• Wybór złego zakresu pomiarowego: Amperomierz o zbyt małym zakresie zostanie uszkodzony przez zbyt duży prąd. Zawsze wybieraj miernik z zakresem większym niż maksymalny prąd prostownika.
• Pomylenie biegunów: Chociaż wiele amperomierzy cyfrowych wyświetli ujemną wartość prądu, jeśli bieguny zostaną pomylone, to w przypadku niektórych analogowych może to prowadzić do uszkodzenia mechanizmu. Zawsze sprawdzaj biegunowość (+/-).
• Brak bocznika dla dużych prądów: Próba pomiaru prądu powyżej 10A bez odpowiedniego bocznika (lub z wbudowanym bocznikiem o zbyt małym zakresie) uszkodzi amperomierz. Zawsze upewnij się, że masz odpowiedni bocznik do mierzonego prądu.
• Niestabilne zasilanie modułu cyfrowego: Moduły cyfrowe są wrażliwe na przepięcia. Jeśli prostownik nie ma stabilizacji, rozważ zastosowanie dodatkowego stabilizatora napięcia do zasilania modułu.

Pamiętaj, że bezpieczeństwo jest najważniejsze. Jeśli nie jesteś pewien swoich umiejętności, zawsze lepiej poprosić o pomoc doświadczonego elektryka lub elektronika.

Przegląd dostępnych rozwiązań na rynku

Rynek amperomierzy do prostowników jest dość zróżnicowany, oferując rozwiązania zarówno dla miłośników klasyki, jak i dla tych, którzy cenią sobie nowoczesne technologie. Od prostych mierników panelowych po zaawansowane moduły 2w1 każdy znajdzie coś dla siebie.

Klasyczne amperomierze panelowe

Klasyczne amperomierze panelowe, zarówno analogowe, jak i prostsze cyfrowe, to solidne i sprawdzone rozwiązania. Są one przeznaczone do wbudowania w obudowę prostownika. Ich prostota i niezawodność sprawiają, że wciąż są popularne, zwłaszcza w starszych konstrukcjach, gdzie wymiana na analogowy miernik jest często najprostszym i najtańszym sposobem na przywrócenie funkcjonalności. Są to zazwyczaj pojedyncze wskaźniki, skupiające się wyłącznie na pomiarze prądu.

Moduły cyfrowe 2w1 (woltomierz + amperomierz)

Przeczytaj również: Jaki multimetr do samochodu? Wybierz idealny model dla siebie!

Gdzie kupić i na co zwrócić uwagę?

Szeroką gamę amperomierzy znajdziesz na popularnych platformach sprzedażowych, takich jak Allegro, a także w specjalistycznych sklepach z elektroniką (zarówno stacjonarnych, jak i internetowych). Ceny prostych mierników analogowych zaczynają się już od około 10 zł, natomiast moduły cyfrowe woltomierz-amperomierz, jak wspomniałem, kosztują od 15 do 50 zł, w zależności od parametrów i producenta.

Kupując amperomierz, zwłaszcza online, zawsze zwracaj uwagę na: maksymalne napięcie zasilania modułu (dla cyfrowych), zakres pomiarowy prądu, czy bocznik jest wbudowany, czy też należy go dokupić osobno. Przeczytaj opinie innych kupujących często zawierają one cenne wskazówki dotyczące jakości i łatwości montażu.

Podsumowując, świadomy wybór i prawidłowy montaż amperomierza to inwestycja w długowieczność Twojego akumulatora i spokój ducha podczas jego ładowania. Niezależnie od tego, czy zdecydujesz się na prosty miernik analogowy, czy zaawansowany moduł cyfrowy, kluczem jest zrozumienie jego działania i przestrzeganie zasad bezpiecznego podłączenia. Dzięki temu będziesz mieć pełną kontrolę nad procesem ładowania, co pozwoli Ci cieszyć się sprawnym akumulatorem przez długi czas.
