Dioda LED uszkodzona? Sprawdź ją multimetrem jak ekspert!

Dlaczego warto wiedzieć, jak sprawdzić diodę LED multimetrem?

W mojej ocenie, umiejętność szybkiego i precyzyjnego sprawdzania diod LED za pomocą multimetru to jedna z tych podstawowych, lecz niezwykle cennych umiejętności, która powinna znaleźć się w arsenale każdego majsterkowicza i amatora elektroniki. Przede wszystkim, pozwala ona na znaczną oszczędność czasu i pieniędzy. Zamiast wymieniać diody na chybił trafił, co często prowadzi do frustracji i niepotrzebnych kosztów, możemy błyskawicznie zdiagnozować problem.

Wyobraźcie sobie sytuację, gdy naprawiacie świąteczne lampki, uszkodzoną latarkę czy panel LED szybka diagnoza uszkodzonej diody to klucz do sprawnej naprawy. Ponadto, zrozumienie podstaw działania diod, takich jak polaryzacja (anoda i katoda) oraz kierunek przepływu prądu, jest absolutnie kluczowe. Bez tej wiedzy, nawet najlepszy multimetr nie pomoże, a wyniki pomiarów mogą być mylące. To właśnie dzięki tej wiedzy jesteśmy w stanie prawidłowo przeprowadzić test i trafnie zinterpretować wskazania miernika.

Przygotowanie do testu: co musisz mieć i wiedzieć, zanim zaczniesz?

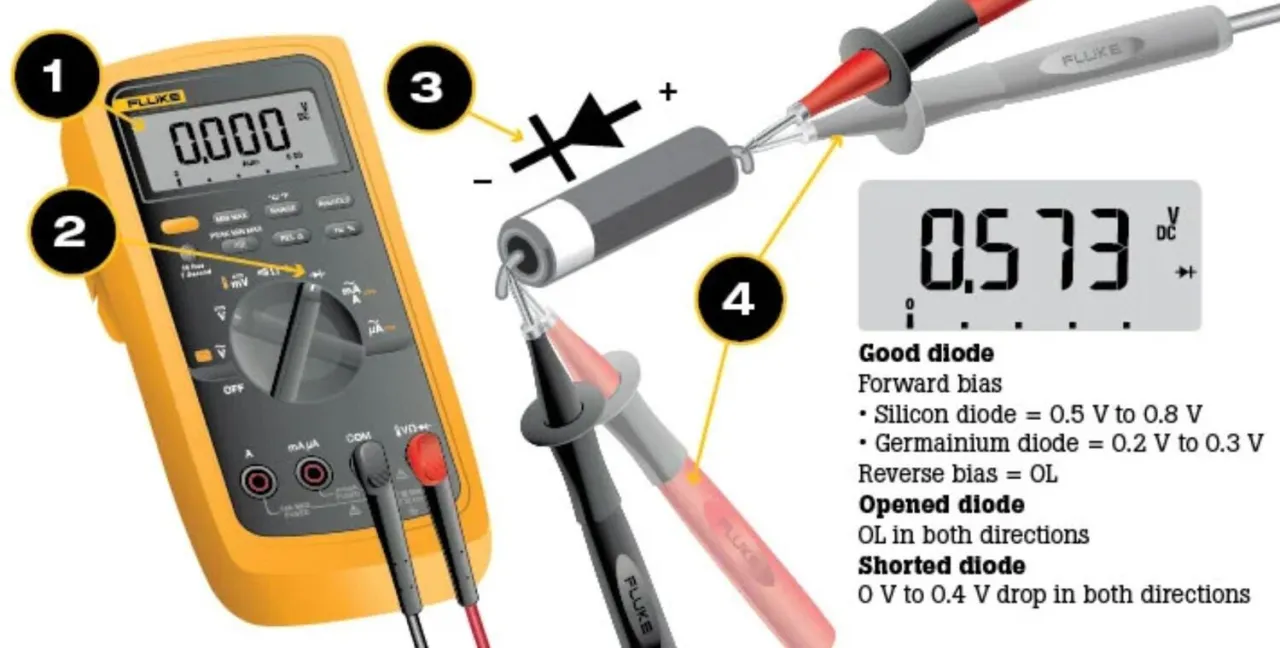

Zanim przejdziemy do praktycznych kroków, musimy upewnić się, że mamy odpowiednie narzędzia i podstawową wiedzę. Niezbędnym narzędziem jest oczywiście multimetr cyfrowy. Jego tryb testu diody jest kluczowy, ponieważ nie tylko mierzy spadek napięcia na złączu, ale często również dostarcza wystarczającego prądu, aby dioda delikatnie się zaświeciła, co jest bardzo pomocne w wizualnej weryfikacji jej sprawności.

Kolejnym, a może nawet ważniejszym elementem, jest zrozumienie anatomii diody LED. Musimy bezbłędnie rozpoznawać jej wyprowadzenia, czyli anodę (+) i katodę (-). Oto kilka metod, które pomogą Wam w tej identyfikacji:

• Dłuższa nóżka vs. krótsza nóżka: To najprostsza i najbardziej powszechna metoda. Zazwyczaj dłuższa nóżka to anoda (+), a krótsza to katoda (-). Pamiętajcie jednak, że po wylutowaniu z układu, nóżki mogą być przycięte do tej samej długości, co utrudnia identyfikację.
• Płaskie ścięcie na obudowie: Na okrągłej obudowie diody LED często znajduje się małe, płaskie ścięcie. Ten znak zawsze wskazuje na katodę (-). To bardzo wiarygodna metoda, gdy długość nóżek jest niepewna.
• Oznaczenia na diodach SMD: W przypadku diod montowanych powierzchniowo (SMD), identyfikacja może być nieco trudniejsza. Katoda jest często oznaczona paskiem, kropką, trójkątem lub innym znacznikiem na obudowie. Warto zajrzeć do dokumentacji technicznej danej diody, jeśli macie taką możliwość.

Sprawdzanie diody LED krok po kroku: praktyczny przewodnik

Przejdźmy teraz do sedna, czyli do praktycznego przewodnika, który krok po kroku pokaże Wam, jak sprawdzić diodę LED za pomocą multimetru. Postępujcie zgodnie z moimi wskazówkami, a szybko opanujecie tę umiejętność.

1. Krok 1: Jak poprawnie ustawić pokrętło multimetru? (Tryb testu diody)

   Pierwszym i najważniejszym krokiem jest prawidłowe ustawienie multimetru. Znajdźcie na pokrętle symbol diody zazwyczaj jest to strzałka z kreską na końcu (symbol diody prostowniczej). Ustawcie pokrętło właśnie w tej pozycji. Ten tryb jest kluczowy, ponieważ multimetr dostarcza wtedy małe napięcie i prąd, które są wystarczające do pomiaru spadku napięcia na diodzie i, co ważne, do jej delikatnego zaświecenia.

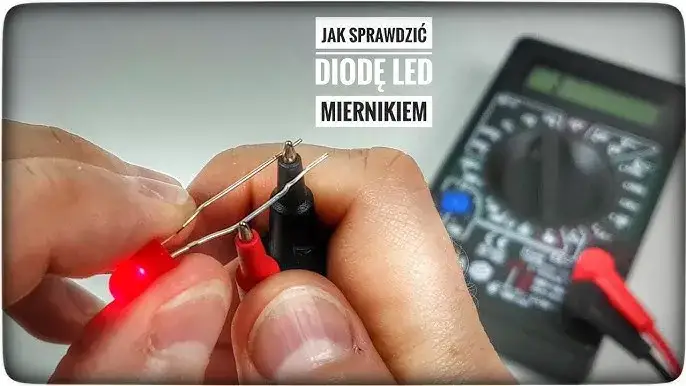

2. Krok 2: Podłączanie sond: czerwona do anody, czarna do katody

   Teraz, gdy multimetr jest gotowy, czas na podłączenie sond. Pamiętajcie o prawidłowej polaryzacji, która jest absolutnie kluczowa dla diod LED. Czerwoną sondę (dodatnią) multimetru należy przyłożyć do anody (+) diody, natomiast czarną sondę (ujemną) do katody (-). Jeśli dioda jest sprawna i ma odpowiednio niskie napięcie przewodzenia, powinna delikatnie się zaświecić. To pierwszy, wizualny znak jej sprawności.

3. Krok 3: Analiza wyników: co oznacza, gdy dioda się świeci?

   Jeśli dioda zaświeciła się po prawidłowym podłączeniu (czerwona do anody, czarna do katody), to już bardzo dobry znak! Oznacza to, że złącze p-n diody przewodzi prąd w kierunku przewodzenia. Równocześnie na wyświetlaczu multimetru powinna pojawić się wartość napięcia. Ta wartość to spadek napięcia na diodzie (napięcie przewodzenia), który jest charakterystyczny dla danego koloru diody. Na przykład, dla diod czerwonych będzie to około 1.6-2.0V, a dla zielonych czy żółtych nieco więcej. Jeśli widzicie zaświecenie i stabilny odczyt napięcia, to dioda jest najprawdopodobniej sprawna.

4. Krok 4: Test w kierunku zaporowym: dlaczego to takie ważne?

   Aby mieć pełną pewność co do sprawności diody, musimy wykonać jeszcze jeden test w kierunku zaporowym. Teraz zamieńcie sondy: czerwoną sondę przyłóżcie do katody (-), a czarną do anody (+). W tym przypadku sprawna dioda LED nie powinna się zaświecić, a multimetr powinien wskazać przerwę w obwodzie, często oznaczaną jako "OL" (Over Load) lub po prostu "1" na skrajnie lewej pozycji wyświetlacza. Ten test jest niezwykle ważny, ponieważ pozwala wykluczyć zwarcie w diodzie, co również jest formą uszkodzenia.

Jak interpretować wyniki pomiaru? Rozszyfruj wskazania multimetru

Rozumienie wskazań multimetru to klucz do trafnej diagnozy. Poniżej przedstawiam najczęstsze scenariusze, z którymi możecie się spotkać podczas testowania diod LED.

• Scenariusz 1: Dioda świeci, a miernik pokazuje wartość idealny wynik!

  To jest właśnie ten idealny scenariusz, o którym pisałem wcześniej. Jeśli po podłączeniu czerwonej sondy do anody, a czarnej do katody, dioda delikatnie się zaświeci, a na wyświetlaczu multimetru pojawi się stabilna wartość napięcia (np. 1.6V dla czerwonej, 3.2V dla białej), to macie do czynienia ze sprawną diodą. Ta wartość to jej napięcie przewodzenia, które jest unikalne dla każdego koloru diody. Następnie, po zamianie sond (czerwona do katody, czarna do anody), dioda nie powinna świecić, a miernik powinien wskazać "OL" lub "1". Taki wynik oznacza, że dioda działa prawidłowo w obu kierunkach przewodzi prąd w jednym kierunku i blokuje w drugim.

• Scenariusz 2: Brak reakcji w obie strony dioda jest przepalona (przerwa)

  Jeśli niezależnie od tego, jak podłączycie sondy multimetru (czerwona do anody/katody, czarna do katody/anody), dioda nie zaświeci się, a multimetr za każdym razem będzie wskazywał "OL" lub "1" (przerwa), to niestety oznacza to, że dioda jest przepalona. W jej wnętrzu doszło do przerwania obwodu, co uniemożliwia przepływ prądu w jakimkolwiek kierunku. Taka dioda nadaje się tylko do wymiany.

• Scenariusz 3: Miernik piszczy lub pokazuje "0" w obie strony dioda ma zwarcie

  Ten scenariusz jest również sygnałem uszkodzenia. Jeśli multimetr, niezależnie od polaryzacji podłączenia sond, wskazuje wartość bliską zeru (np. 0.00V) lub, co więcej, wydaje sygnał dźwiękowy (jeśli posiada funkcję testu ciągłości z brzęczykiem), oznacza to, że dioda ma zwarcie. W takim przypadku prąd przepływa przez diodę w obu kierunkach bez napotykania znaczącego oporu, co świadczy o jej uszkodzeniu. Taka dioda również musi zostać wymieniona.

Problemy i nietypowe sytuacje: co robić, gdy test nie idzie zgodnie z planem?

Czasami testowanie diod LED multimetrem może nie przebiegać tak gładko, jak byśmy tego chcieli. Poniżej omówię kilka typowych problemów i nietypowych sytuacji, z którymi możecie się spotkać.

• Dlaczego moja biała (lub niebieska) dioda nie świeci podczas testu?

  To bardzo częste pytanie! Różne kolory diod LED mają różne napięcia przewodzenia. Na przykład, diody czerwone mają napięcie przewodzenia w zakresie 1.6-2.0V, zielone około 2.0-2.4V, natomiast niebieskie i białe diody wymagają znacznie wyższego napięcia, często w zakresie 3.0-3.5V. Problem polega na tym, że niektóre multimetry, zwłaszcza te starsze lub tańsze modele, mogą dostarczać w trybie testu diody napięcie niższe niż 3V. W takiej sytuacji, nawet jeśli dioda biała czy niebieska jest całkowicie sprawna, nie zaświeci się ona, ponieważ napięcie testowe multimetru jest zbyt niskie, aby ją "uruchomić". Brak świecenia w tym przypadku nie oznacza uszkodzenia diody, a jedynie ograniczenie samego miernika.

• Alternatywna metoda: jak sprawdzić diodę za pomocą trybu pomiaru rezystancji (omomierza)?

  Jeśli Wasz multimetr nie jest w stanie zaświecić diod o wyższym napięciu przewodzenia, możecie spróbować alternatywnej metody, wykorzystując tryb pomiaru rezystancji (omomierza). Ustawcie multimetr na zakres pomiaru rezystancji (np. 2kΩ lub 20kΩ). Następnie:

  • W kierunku przewodzenia (czerwona sonda do anody, czarna do katody): Multimetr powinien pokazać niską wartość oporności (np. kilkaset omów do kilku kilo omów, w zależności od multimetru).
  • W kierunku zaporowym (czerwona sonda do katody, czarna do anody): Multimetr powinien wskazać bardzo wysoką oporność lub przerwę ("OL" lub "1").
  Ta metoda pozwala sprawdzić asymetrię oporności diody, co również świadczy o jej sprawności, nawet jeśli nie zaświeci się ona wizualnie.

• Testowanie diod dużej mocy (Power LED) i diod w taśmach: czy multimetr wystarczy?

  Diody dużej mocy (np. 1W, 3W, 5W) oraz diody w taśmach LED również można sprawdzić multimetrem pod kątem podstawowej sprawności złącza, czyli czy nie ma w nich zwarcia lub przerwy. Procedura jest taka sama test w kierunku przewodzenia i zaporowego. Jednakże, aby w pełni przetestować działanie (jasność) diod dużej mocy, sam multimetr nie wystarczy. Te diody są sterowane prądem (np. 350mA dla diody 1W), a nie tylko napięciem. Do pełnego testu jasności i wydajności wymagany jest specjalny zasilacz prądowy, który dostarczy odpowiedni, stabilny prąd. Multimetr pokaże nam tylko, czy złącze diody jest sprawne elektrycznie.

Przeczytaj również: Ile kosztuje przydomowa elektrownia wiatrowa? Zyskaj do 47 000 zł

Najczęstsze błędy podczas sprawdzania diod i jak ich unikać

Podczas testowania diod LED, zwłaszcza na początku, łatwo o pomyłki. Chciałbym omówić najczęstsze błędy, abyście mogli ich unikać i zawsze uzyskiwać wiarygodne wyniki.

• Błąd 1: Mylenie anody z katodą konsekwencje odwrotnego podłączenia

  To chyba najczęstszy błąd, szczególnie gdy nóżki diody są przycięte. Jak już wspomniałem, dioda LED jest elementem polaryzowanym, co oznacza, że prąd płynie przez nią tylko w jednym kierunku od anody do katody. Jeśli pomylimy wyprowadzenia i podłączymy multimetr odwrotnie (czerwona sonda do katody, czarna do anody), dioda nie zaświeci się, a multimetr wskaże "OL" lub "1" (przerwę). Jeśli nie wykonamy testu w prawidłowym kierunku, możemy błędnie uznać sprawną diodę za uszkodzoną. Zawsze upewnijcie się co do polaryzacji, korzystając z metod, które opisałem wcześniej (dłuższa nóżka, ścięcie na obudowie).

• Błąd 2: Testowanie diody wlutowanej w układ dlaczego wyniki mogą być mylące?

  Kolejnym błędem jest próba testowania diody LED, która jest wlutowana w działający układ elektroniczny. Chociaż w niektórych przypadkach może to dać wstępne wskazania, to jednak inne komponenty w obwodzie (rezystory, kondensatory, inne diody, tranzystory) mogą wpływać na pomiar, zniekształcając wyniki. Multimetr może "widzieć" ścieżkę prądu przez inne elementy, co może prowadzić do błędnych odczytów (np. dioda może wydawać się zwarta lub mieć przerwę, mimo że jest sprawna). Dla precyzyjnej diagnozy zawsze zalecam wylutowanie diody z układu, jeśli to tylko możliwe.

• Błąd 3: Ignorowanie wyniku w kierunku zaporowym niepełna diagnoza

  Niektórzy początkujący elektronicy, widząc, że dioda zaświeciła się w jednym kierunku, uznają ją za sprawną i kończą test. To błąd! Jak już wyjaśniałem, test w kierunku zaporowym jest równie ważny. Jeśli dioda przewodzi prąd w obu kierunkach (czyli świeci się lub multimetr pokazuje niską rezystancję/zwarcie również po zamianie sond), oznacza to, że dioda jest uszkodzona ma zwarcie. Ignorowanie tego etapu testu może prowadzić do niepełnej diagnozy i, co gorsza, do ponownego montażu uszkodzonej diody w układzie, co może skutkować dalszymi problemami.
