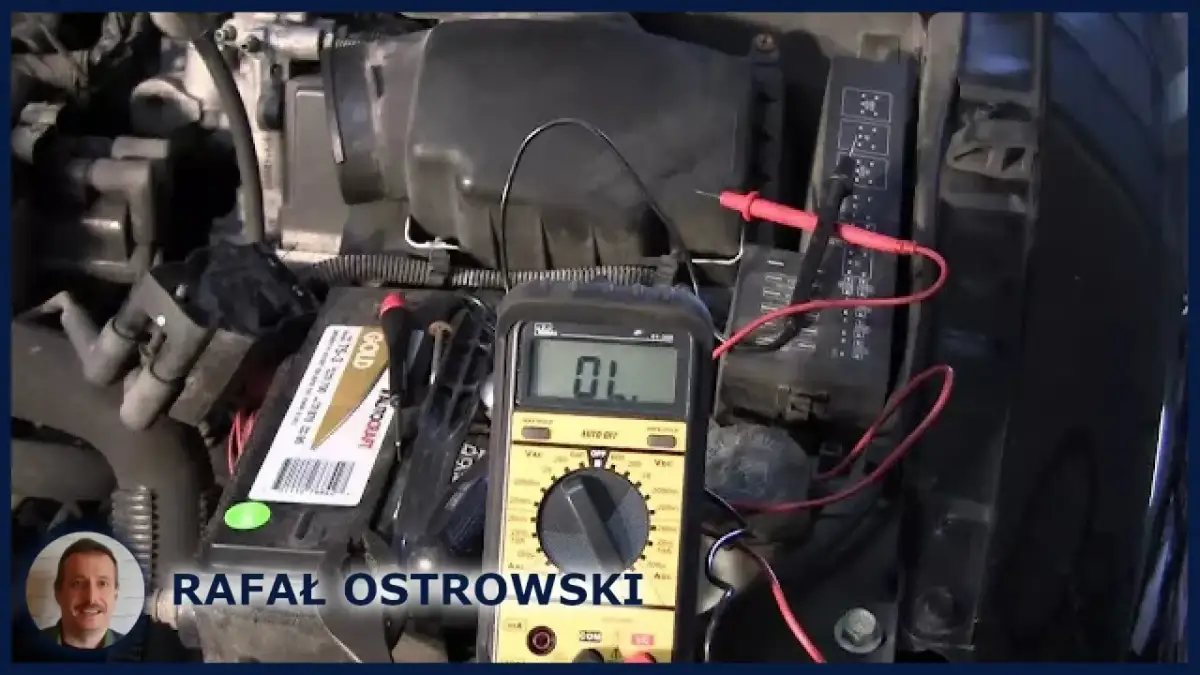

Jak sprawdzić cewkę multimetrem? Poradnik krok po kroku

Ten artykuł to szczegółowy poradnik, który krok po kroku wyjaśni, jak zdiagnozować stan techniczny cewki zapłonowej, cewki w elektrozaworze lub innej cewki indukcyjnej za pomocą multimetru. Dowiesz się, jak prawidłowo wykonać pomiar rezystancji uzwojenia pierwotnego i wtórnego, co pozwoli Ci samodzielnie zidentyfikować usterki i zaoszczędzić czas oraz pieniądze na wizycie u mechanika.

Cewka indukcyjna, często nazywana po prostu cewką, to fundamentalny element w wielu urządzeniach elektrycznych i elektronicznych. Jej głównym zadaniem jest magazynowanie energii w polu magnetycznym, co wykorzystywane jest do różnych celów. W samochodach, na przykład, cewka zapłonowa jest sercem układu zapłonowego, generując wysokie napięcie niezbędne do wytworzenia iskry na świecach zapłonowych. Bez niej silnik po prostu nie odpali. Podobnie w kosiarkach spalinowych czy innych małych silnikach, cewka odpowiada za prawidłowy zapłon. W elektrozaworach natomiast, cewka po podaniu napięcia tworzy pole magnetyczne, które przesuwa rdzeń, otwierając lub zamykając przepływ cieczy lub gazu. Jej prawidłowe działanie jest zatem kluczowe dla funkcjonowania całego systemu.

Uszkodzona cewka może manifestować się na wiele sposobów, w zależności od urządzenia, w którym pracuje. Typowe objawy to:

• W samochodach:
  • Problemy z uruchomieniem silnika, zwłaszcza na zimno.
  • Nierówna praca silnika, szarpanie, wypadanie zapłonów (silnik pracuje "na trzech cylindrach" zamiast czterech).
  • Spadek mocy i dynamiki pojazdu.
  • Zwiększone zużycie paliwa.
  • Świecąca się kontrolka "check engine" na desce rozdzielczej, często z kodami błędów wskazującymi na problemy z zapłonem.
  • Silne wibracje silnika.
• W innych urządzeniach (np. kosiarki, elektrozawory):
  • Urządzenie nie uruchamia się w ogóle (np. kosiarka nie odpala).
  • Elektrozawór nie otwiera lub nie zamyka przepływu, co prowadzi do awarii systemu (np. pralka nie pobiera wody, system nawadniania nie działa).
  • Brak reakcji na podanie napięcia w przypadku przekaźników.

Aby samodzielnie zdiagnozować cewkę, nie potrzebujesz skomplikowanego sprzętu. Wystarczy kilka podstawowych narzędzi:

• Multimetr uniwersalny: Absolutna podstawa. Upewnij się, że jest sprawny, a jego baterie są naładowane, ponieważ słabe baterie mogą prowadzić do niedokładnych odczytów.
• Śrubokręty i klucze: Do demontażu osłon lub samej cewki, jeśli jest to konieczne.
• Rękawice ochronne: Zawsze warto dbać o bezpieczeństwo.
• Dokumentacja techniczna urządzenia: Jeśli jest dostępna, zawiera referencyjne wartości rezystancji, co jest nieocenione.

Przygotowanie multimetru do precyzyjnego pomiaru

Pierwszym i najważniejszym krokiem jest prawidłowe ustawienie multimetru. Aby zmierzyć rezystancję cewki, musisz przełączyć multimetr na funkcję omomierza, która jest zazwyczaj oznaczona grecką literą omega (Ω). To właśnie ta funkcja pozwoli nam sprawdzić, czy uzwojenia cewki nie są przerwane ani zwarte. Pamiętaj, że mierzymy opór, a nie napięcie czy prąd.

Zanim przystąpisz do pomiarów, musisz odpowiednio przygotować cewkę. To niezwykle ważny etap, który gwarantuje bezpieczeństwo i dokładność odczytów. Oto jak to zrobić krok po kroku:

1. Odłącz zasilanie: Zawsze upewnij się, że cewka jest całkowicie odłączona od źródła zasilania. W przypadku cewki zapłonowej w samochodzie oznacza to odłączenie akumulatora (najlepiej minusowej klemy), a następnie odłączenie złącza elektrycznego niskiego napięcia od cewki.
2. Odłącz przewody: Jeśli testujesz cewkę zapłonową, odłącz wszystkie przewody wysokiego napięcia (kable zapłonowe) prowadzące do świec. W przypadku cewek w elektrozaworach lub przekaźnikach, odłącz przewody zasilające.
3. Wyczyść styki: Upewnij się, że styki cewki są czyste i wolne od korozji czy brudu. Może to wpływać na dokładność pomiaru.
4. Wyjmij cewkę (opcjonalnie): W niektórych przypadkach, dla łatwiejszego dostępu i pewności, że nic nie zakłóca pomiaru, warto wymontować cewkę z urządzenia.

Sprawdzanie uzwojenia pierwotnego cewki zapłonowej

Uzwojenie pierwotne cewki zapłonowej jest zazwyczaj łatwo dostępne. Szukaj dwóch zacisków niskiego napięcia, które są przeznaczone do podłączenia zasilania z instalacji samochodu. Często są one oznaczone jako "+" i "-" lub cyframi "1" i "15" (w starszych systemach Bosch). To właśnie między tymi punktami będziemy wykonywać pomiar.

Pomiar rezystancji uzwojenia pierwotnego jest prosty, ale wymaga precyzji:

1. Ustaw multimetr: Upewnij się, że multimetr jest ustawiony na najniższy zakres pomiaru rezystancji, np. 200 Ω. Uzwojenie pierwotne ma bardzo niski opór, więc wyższy zakres może pokazać "0" nawet przy prawidłowej wartości.
2. Podłącz sondy: Przyłóż jedną sondę multimetru do jednego zacisku niskiego napięcia (np. "+"), a drugą sondę do drugiego zacisku (np. "-"). Kolejność podłączenia sond nie ma znaczenia przy pomiarze rezystancji.
3. Odczytaj wynik: Na wyświetlaczu multimetru pojawi się wartość rezystancji.

Prawidłowe wartości rezystancji uzwojenia pierwotnego są zazwyczaj bardzo niskie, mieszczące się w zakresie od 0,5 Ω do około 5 Ω. Pamiętaj jednak, że są to wartości orientacyjne. Zawsze zalecam sprawdzenie dokładnych wartości referencyjnych w dokumentacji technicznej producenta pojazdu lub samej cewki to jest złota zasada każdego dobrego diagnosty. Jeśli multimetr wskazuje "0" lub wartość bardzo bliską zeru, oznacza to, że w uzwojeniu wystąpiło zwarcie. Taka cewka jest uszkodzona i wymaga wymiany. Natomiast odczyt "OL", "1" lub wskazujący na nieskończoność (brak odczytu) świadczy o przerwie w obwodzie uzwojenia, co również kwalifikuje cewkę do wymiany. W obu przypadkach cewka nie będzie działać prawidłowo.

Jak sprawdzić uzwojenie wtórne cewki zapłonowej?

Sprawdzenie uzwojenia wtórnego cewki zapłonowej jest równie ważne, choć wartości rezystancji będą znacznie wyższe. Punkty pomiarowe to zazwyczaj zacisk wyjściowy wysokiego napięcia (tam, gdzie podłącza się przewód do świecy zapłonowej) oraz jeden z zacisków niskiego napięcia, na przykład ten oznaczony jako "+". W niektórych cewkach, zwłaszcza tych zintegrowanych, może być konieczne przyłożenie jednej sondy do wyjścia wysokiego napięcia, a drugiej do masy cewki (jeśli jest to cewka zintegrowana z masą).

Typowe wartości rezystancji uzwojenia wtórnego są znacznie wyższe niż pierwotnego i mieszczą się w zakresie od kilku do kilkunastu kiloomów (kΩ). Przykładowo, możesz spodziewać się odczytów rzędu 6 kΩ, 10 kΩ, a nawet 15 kΩ. Podobnie jak w przypadku uzwojenia pierwotnego, kluczowe jest odniesienie się do specyfikacji producenta. Bez tych danych trudno jest jednoznacznie ocenić, czy odczyt jest prawidłowy. Zawsze warto poszukać tych informacji w instrukcji serwisowej lub specjalistycznych bazach danych.

Jeśli na wyświetlaczu multimetru pojawi się "OL" lub "1" podczas pomiaru uzwojenia wtórnego, oznacza to przerwę w obwodzie. Jest to bardzo częsta usterka, ponieważ uzwojenie wtórne składa się z wielu tysięcy zwojów cienkiego drutu, który jest podatny na uszkodzenia mechaniczne lub termiczne. Taka cewka nie będzie w stanie wytworzyć odpowiedniego napięcia do zapłonu. Z kolei odczyt "0" lub bardzo bliski zeru wskazuje na zwarcie w uzwojeniu wtórnym, co również jest poważną usterką i uniemożliwia prawidłowe działanie cewki.

Testowanie innych typów cewek: elektrozawory i przekaźniki

Cewki w elektrozaworach czy przekaźnikach są zazwyczaj prostsze w budowie niż cewki zapłonowe, ponieważ posiadają tylko jedno uzwojenie. Metoda pomiaru rezystancji jest więc uproszczona. Wystarczy, że przyłożysz sondy multimetru bezpośrednio do dwóch końcówek cewki, do których podłączane jest zasilanie. Pamiętaj, aby multimetr był ustawiony na odpowiedni zakres omomierza, zaczynając od wyższego, jeśli nie znasz spodziewanej wartości.

Przy interpretacji wyników pomiaru cewek w sprzęcie AGD, narzędziach ogrodowych czy innych urządzeniach, musisz zwrócić uwagę na kilka kwestii. Typowe wartości oporności dla takich cewek mieszczą się zazwyczaj w zakresie od kilkudziesięciu do kilkuset omów. Na przykład, cewka elektrozaworu w pralce może mieć 50-100 Ω, a cewka przekaźnika 200-500 Ω. Ponownie, kluczowe jest sprawdzenie specyfikacji producenta. Jeśli multimetr wskazuje brak odczytu ("OL", "1"), świadczy to o przerwie w uzwojeniu, co oznacza, że cewka nie zadziała. Jeśli natomiast odczyt jest bardzo bliski zeru ("0"), wskazuje to na zwarcie, co również uniemożliwia prawidłową pracę i może prowadzić do uszkodzenia układu zasilania. W obu przypadkach cewka jest uszkodzona i wymaga wymiany.

Unikaj tych błędów podczas pomiaru cewki

Jednym z najczęstszych błędów, który prowadzi do błędnych diagnoz, jest próba pomiaru rezystancji cewki, gdy jest ona nadal podłączona do układu elektrycznego. To jest absolutnie niedopuszczalne! Inne komponenty w obwodzie, takie jak rezystory, kondensatory czy moduły elektroniczne, mogą wpływać na odczyt multimetru, zafałszowując wynik. Otrzymasz wtedy wartość wypadkową całego fragmentu obwodu, a nie samej cewki. Zawsze, zawsze odłączaj cewkę od zasilania i wszelkich innych komponentów przed przystąpieniem do pomiaru rezystancji. Tylko w ten sposób uzyskasz wiarygodny wynik dotyczący wyłącznie samej cewki.

Temperatura cewki ma bezpośredni wpływ na jej rezystancję. Materiał przewodzący, z którego wykonane jest uzwojenie (zazwyczaj miedź), zmienia swoją oporność wraz ze zmianą temperatury. Im wyższa temperatura, tym wyższa rezystancja. Jeśli zmierzysz cewkę, która dopiero co pracowała i jest gorąca, odczyt będzie wyższy niż w przypadku cewki o temperaturze pokojowej. Aby uzyskać najbardziej precyzyjne i porównywalne odczyty, zalecam wykonywanie testów na cewce, która ostygła do temperatury pokojowej. To pozwoli uniknąć niepotrzebnych wątpliwości i porównać wynik z wartościami referencyjnymi, które zazwyczaj podawane są dla 20°C.

Choć multimetr jest niezastąpionym narzędziem do wstępnej diagnostyki cewek, ma swoje ograniczenia, zwłaszcza w przypadku nowoczesnych cewek zapłonowych. Wiele współczesnych cewek, szczególnie tych palcowych (bezpośrednio na świecy) lub w postaci listew zapłonowych, ma zintegrowane moduły elektroniczne. Te moduły zawierają tranzystory sterujące, układy zapłonowe i inne komponenty, które mogą wpływać na pomiar rezystancji lub sprawiać, że sam pomiar oporności uzwojeń jest niewystarczający do pełnej diagnozy. W takich przypadkach pomiar rezystancji może być jedynie wstępną weryfikacją, czy nie ma ewidentnego zwarcia lub przerwy. Pełna diagnoza może wymagać bardziej zaawansowanych narzędzi, takich jak oscyloskop do analizy przebiegów napięciowych lub specjalistyczne testery diagnostyczne, które potrafią komunikować się z modułem sterującym silnika (ECU) i odczytywać kody błędów.

Co zrobić po wykonaniu pomiaru?

Nawet jeśli wyniki pomiarów rezystancji cewki wydają się prawidłowe, ale problem z urządzeniem nadal występuje, warto rozważyć konsultację z mechanikiem lub specjalistą. Istnieje wiele innych czynników, które mogą wpływać na działanie cewki lub układu, w którym pracuje, a których nie wykryjesz za pomocą prostego multimetru. Może to być problem z okablowaniem, sterowaniem, innymi czujnikami, a w przypadku samochodów z modułem sterującym silnika (ECU). Profesjonalna diagnoza, często z użyciem zaawansowanego sprzętu diagnostycznego, jest niezbędna, gdy podstawowe testy nie dają jednoznacznej odpowiedzi.

Podsumowując, cewka nadaje się tylko do wymiany, gdy wyniki pomiaru multimetrem jednoznacznie wskazują na zwarcie (odczyt "0" lub bardzo bliski zeru) lub przerwę w obwodzie (odczyt "OL" lub "1"). W takich sytuacjach nie ma sensu próbować naprawiać cewki, ponieważ jej wewnętrzna struktura jest uszkodzona, a wszelkie próby regeneracji są zazwyczaj nieskuteczne i nieopłacalne. Wymiana na nową, sprawną część jest jedynym pewnym rozwiązaniem, które przywróci prawidłowe funkcjonowanie urządzenia.
