W dzisiejszym poradniku skupimy się na kluczowym elemencie każdego silnika spalinowego czujniku ciśnienia oleju. Pokażę Ci, jak krok po kroku, za pomocą prostego multimetru, zdiagnozować jego sprawność, co pozwoli Ci uniknąć poważnych i kosztownych awarii silnika, zanim będzie za późno.
Sprawdzenie czujnika ciśnienia oleju multimetrem szybka diagnoza awarii silnika
- Wyróżnia się dwa główne typy czujników ciśnienia oleju: binarny (jednopinowy) i analogowy (wielopinowy), każdy z nich wymaga innej metody testowania.
- Test czujnika binarnego polega na pomiarze ciągłości obwodu multimetrem powinien wykazywać blisko 0 Ω bez ciśnienia i nieskończoność z ciśnieniem.
- Diagnostyka czujnika analogowego wymaga demontażu, użycia pompki z manometrem do symulacji ciśnienia i pomiaru zmiennej rezystancji.
- Typowe objawy uszkodzenia czujnika to świecąca/migająca kontrolka oleju, brak jej zapalenia przy zapłonie lub wycieki w jego okolicy.
- Niezbędne narzędzia to multimetr, zestaw kluczy, a do czujników analogowych dodatkowo pompka z manometrem.
- Samodzielna diagnoza pozwala zaoszczędzić na kosztach warsztatowych, gdzie wymiana czujnika to wydatek rzędu 50-150 zł, a sam czujnik kosztuje od 20 do 200 zł.
Czujnik ciśnienia oleju to prawdziwy strażnik serca Twojego samochodu. Jego prawidłowe działanie jest absolutnie kluczowe dla ochrony silnika przed uszkodzeniami spowodowanymi zbyt niskim ciśnieniem smarowania. Niewystarczające ciśnienie oleju może prowadzić do zatarcia panewek, wału korbowego czy uszkodzenia turbosprężarki, co w konsekwencji oznacza bardzo drogie naprawy lub nawet konieczność wymiany całego silnika. Dlatego tak ważne jest, aby szybko reagować na wszelkie sygnały ostrzegawcze i wiedzieć, jak samodzielnie sprawdzić ten element.
Z mojego doświadczenia wiem, że awaria czujnika ciśnienia oleju często daje o sobie znać w dość charakterystyczny sposób. Oto najczęstsze objawy, na które powinieneś zwrócić uwagę:
- Świecąca lub migająca kontrolka ciśnienia oleju na desce rozdzielczej, mimo że poziom oleju jest prawidłowy. To klasyczny sygnał, który zawsze wymaga natychmiastowej uwagi.
- Kontrolka ciśnienia oleju nie gaśnie po uruchomieniu silnika, co sugeruje, że system nie odnotowuje odpowiedniego ciśnienia.
- Kontrolka nie świeci się w ogóle podczas testu po przekręceniu kluczyka (przed uruchomieniem silnika), co jest równie niepokojące, gdyż może oznaczać, że sam czujnik lub jego obwód jest uszkodzony.
- Wycieki oleju w okolicy czujnika uszkodzona uszczelka lub pęknięta obudowa czujnika mogą prowadzić do ubytku oleju i fałszywych odczytów.
Zanim przystąpimy do właściwych pomiarów, musimy się odpowiednio przygotować. Oto lista narzędzi, które będą Ci potrzebne:
- Multimetr: Niezbędny do pomiaru rezystancji (Ω) i ciągłości obwodu. Upewnij się, że ma sprawne baterie.
- Zestaw kluczy: Do demontażu czujnika, często potrzebny jest klucz nasadowy lub płaski o odpowiednim rozmiarze.
- Pompka z manometrem: Niezbędna do testowania czujników analogowych, pozwala na symulowanie różnych wartości ciśnienia.
- Środki czystości: Chusteczki, odtłuszczacz do oczyszczenia okolicy czujnika przed demontażem i po montażu.
Kiedy już zlokalizujesz czujnik, zanim cokolwiek odkręcisz, przeprowadź dokładną inspekcję wzrokową. Sprawdź stan wtyczki i przewodów dochodzących do czujnika. Szukaj oznak korozji, przetarć, pęknięć izolacji czy luźnych połączeń. Nierzadko zdarza się, że to właśnie uszkodzone okablowanie, a nie sam czujnik, jest źródłem fałszywych alarmów. Czysta i nienaruszona wtyczka to podstawa prawidłowej pracy.

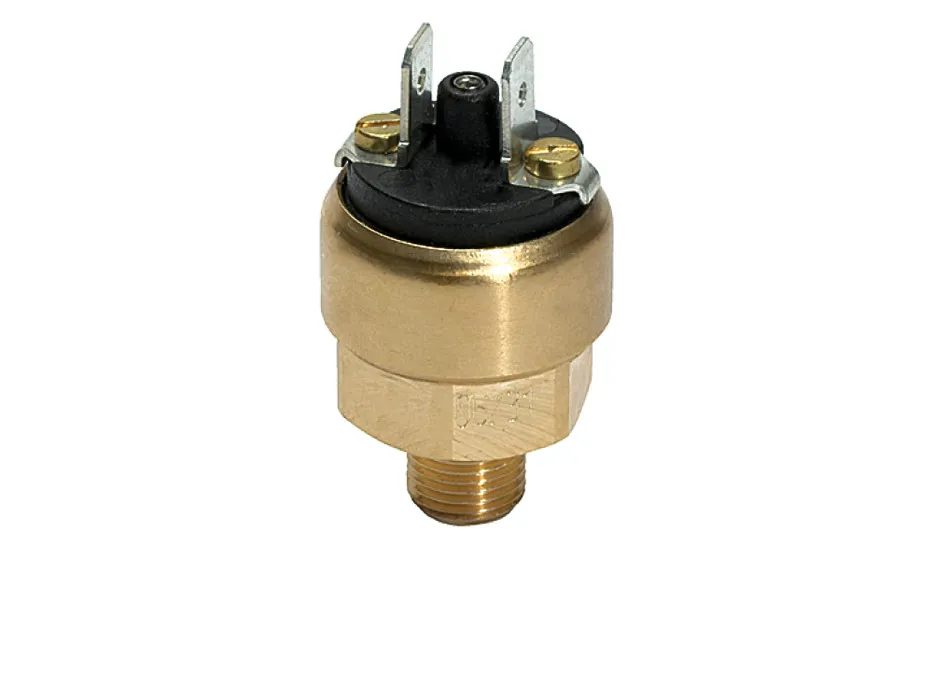

Warto wiedzieć, że na rynku dominują dwa główne typy czujników ciśnienia oleju. Pierwszy to czujnik jednopinowy, czyli binarny. Działa on jak prosty przełącznik. Jego zadaniem jest jedynie sygnalizowanie, czy ciśnienie oleju spadło poniżej krytycznego poziomu (zazwyczaj 0.3-0.5 bara). Kiedy ciśnienie jest wystarczające, obwód jest otwarty; gdy spada poniżej progu, obwód się zamyka, zapalając kontrolkę na desce rozdzielczej.

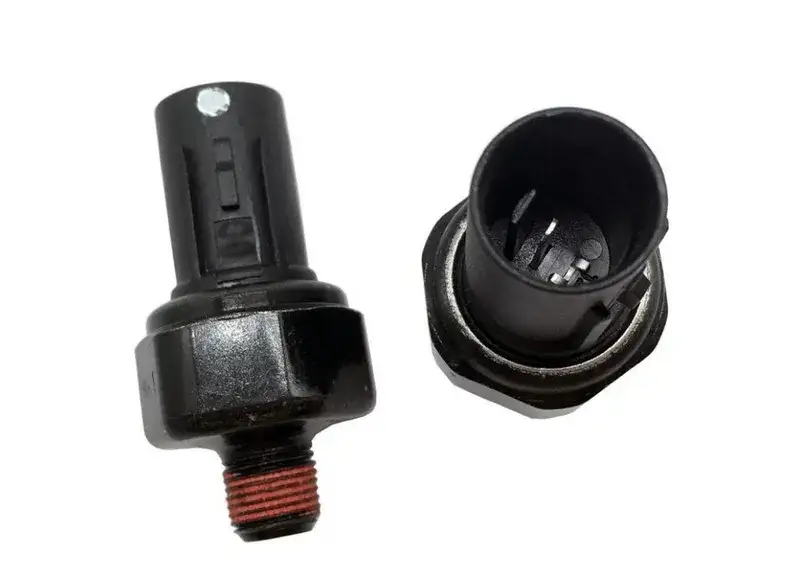

Drugi typ to czujnik wielopinowy, czyli analogowy. Jest to bardziej zaawansowany element, który nie tylko sygnalizuje spadek ciśnienia, ale podaje zmienną wartość ciśnienia do komputera sterującego silnikiem (ECU) lub bezpośrednio do wskaźnika na desce rozdzielczej. Działa na zasadzie zmiany swojej rezystancji wewnętrznej w zależności od aktualnego ciśnienia oleju. Dzięki temu ECU może precyzyjniej monitorować stan układu smarowania.
Jak sprawdzić czujnik ciśnienia oleju jednopinowy (binarny)?
Teraz odłącz wtyczkę od czujnika. Przy wyłączonym silniku, czyli w warunkach braku ciśnienia oleju, sprawny czujnik binarny powinien wykazywać ciągłość obwodu. Oznacza to, że multimetr powinien wskazywać wartość bliską 0 Ω (lub wydać sygnał dźwiękowy, jeśli używasz funkcji brzęczyka). Jeśli tak jest, to pierwszy etap testu przebiegł pomyślnie.
Kolejnym krokiem jest weryfikacja działania czujnika przy pracującym silniku. Po uruchomieniu silnika (i oczywiście po podłączeniu czujnika z powrotem) ciśnienie oleju powinno wzrosnąć powyżej wartości progowej czujnika. W tym momencie sprawny czujnik binarny powinien otworzyć obwód. Jeśli ponownie odłączysz wtyczkę i zmierzysz rezystancję, multimetr powinien pokazać nieskończoną rezystancję (brak ciągłości obwodu). To potwierdza, że czujnik prawidłowo reaguje na wzrost ciśnienia.Podsumowując, interpretacja wyników dla czujnika binarnego jest prosta: jeśli czujnik zawsze wskazuje 0 Ω (ciągłość) niezależnie od ciśnienia, lub zawsze nieskończoność (brak ciągłości), to jest uszkodzony. Podobnie, jeśli odczyty są niespójne lub zmieniają się w sposób losowy, prawdopodobnie masz do czynienia z usterką. Sprawny czujnik musi zmieniać swój stan z zamkniętego na otwarty w zależności od obecności ciśnienia.
Jak sprawdzić czujnik ciśnienia oleju wielopinowy (analogowy)?
W przypadku czujników analogowych sprawa jest nieco bardziej skomplikowana i wymaga demontażu elementu z silnika. Dlaczego? Ponieważ musimy symulować różne wartości ciśnienia oleju, a to najłatwiej zrobić, używając specjalnej pompki z manometrem. Bez tego nie jesteśmy w stanie precyzyjnie sprawdzić, jak czujnik reaguje na zmieniające się ciśnienie.
Oto kroki, które należy wykonać, aby prawidłowo przetestować czujnik analogowy:
- Demontaż czujnika: Ostrożnie odkręć czujnik z bloku silnika. Upewnij się, że masz odpowiedni klucz i podstaw naczynie, aby zebrać ewentualnie wyciekający olej.
- Podłączenie pompki: Podłącz pompkę z manometrem do gwintu czujnika. Upewnij się, że połączenie jest szczelne, aby uniknąć fałszywych odczytów.
- Podłączenie multimetru: Ustaw multimetr na pomiar rezystancji (Ω). Następnie podłącz sondy multimetru do odpowiednich pinów czujnika. To jest kluczowe! Musisz sprawdzić w dokumentacji serwisowej producenta pojazdu, które piny odpowiadają za sygnał ciśnienia. Zazwyczaj są to dwa piny sygnałowe, ale może być też pin zasilający i sygnałowy.
- Symulacja ciśnienia i pomiar: Powoli zwiększaj ciśnienie w pompce, obserwując manometr. Jednocześnie notuj wartości rezystancji wskazywane przez multimetr przy różnych wartościach ciśnienia (np. co 0.5 bara).
Analiza wyników testu czujnika analogowego polega na porównaniu zmierzonych wartości rezystancji z wartościami referencyjnymi. Te referencyjne dane, czyli tabela ciśnienie-rezystancja, są zawsze podane w dokumentacji serwisowej producenta pojazdu. Jeśli Twoje odczyty znacznie odbiegają od tych wartości, lub czujnik w ogóle nie reaguje na zmianę ciśnienia, oznacza to jego usterkę.
Inne przyczyny problemów z ciśnieniem oleju, które mogą udawać awarię czujnika
Zanim pochopnie wymienisz czujnik, zawsze pamiętaj o sprawdzeniu podstaw. Niski poziom oleju to najczęstsza, a jednocześnie najłatwiejsza do przeoczenia przyczyna problemów z ciśnieniem. Zbyt mało oleju w misce olejowej oznacza, że pompa oleju nie jest w stanie zapewnić odpowiedniego ciśnienia w układzie smarowania. Zawsze sprawdzaj poziom oleju na bagnecie w pierwszej kolejności!
Niestety, czasami problem leży głębiej. Uszkodzona pompa oleju lub zatkany smok olejowy (sitko zasysające olej z miski) mogą prowadzić do rzeczywistego spadku ciśnienia oleju w silniku. To bardzo poważne usterki, które wymagają natychmiastowej interwencji mechanika. Objawy mogą być identyczne jak przy awarii czujnika, dlatego tak ważna jest precyzyjna diagnostyka.
Jak już wspomniałem na początku, nie wolno zapominać o uszkodzonym okablowaniu lub wtyczce dochodzącej do czujnika. Przerwa w obwodzie, zwarcie do masy lub po prostu luźne połączenie może generować fałszywe alarmy na desce rozdzielczej. Zawsze poświęć chwilę na dokładne sprawdzenie tych elementów, zanim zaczniesz rozważać wymianę czujnika.
Przeczytaj również: Co to jest multimetr? Jak mierzyć prąd w domu i PV
Podsumowanie i porady Cypriana Barana
Samodzielne testowanie czujnika ciśnienia oleju to umiejętność, która naprawdę się opłaca. Po pierwsze, pozwala zaoszczędzić pieniądze koszt nowego czujnika to zazwyczaj od 20 zł za proste modele binarne do około 200 zł za bardziej zaawansowane czujniki analogowe. Koszt wymiany w warsztacie to dodatkowe 50-150 zł. Po drugie, co ważniejsze, umożliwia szybką diagnozę i reakcję, co może uchronić Twój silnik przed katastrofalnymi uszkodzeniami. Wczesne wykrycie problemu to klucz do długiego i bezproblemowego życia Twojego samochodu.
Jeśli okaże się, że czujnik jest uszkodzony, pamiętaj o kilku kwestiach przy wyborze nowego. Przede wszystkim, upewnij się, że jest on idealnie dopasowany do modelu Twojego samochodu i silnika. Różnice między czujnikami binarnymi a analogowymi są fundamentalne, więc nie można ich zamieniać. Zawsze postaw na sprawdzone marki lub części oryginalne, aby mieć pewność co do jakości i precyzji działania. Warto też zwrócić uwagę na cenę czasem droższy czujnik to po prostu lepsza jakość i dłuższa żywotność.
