Woltomierz: Jak podłączyć do obwodu? Unikaj typowych błędów!

Mierzenie napięcia w obwodzie elektrycznym to jedna z najbardziej podstawowych, a zarazem kluczowych umiejętności dla każdego, kto pracuje z elektroniką czy elektryką. Niezależnie od tego, czy diagnozujesz usterkę w domowej instalacji, sprawdzasz stan baterii, czy testujesz nowy projekt, prawidłowe podłączenie woltomierza jest absolutną podstawą. Jako Cyprian Baran, chcę Cię przeprowadzić przez ten proces krok po kroku, zapewniając, że Twoje pomiary będą nie tylko dokładne, ale przede wszystkim bezpieczne.

Zacznijmy od zrozumienia fundamentalnych zasad, które sprawią, że Twoje pomiary będą nie tylko skuteczne, ale i bezpieczne.

Dlaczego prawidłowe podłączenie woltomierza to absolutna podstawa?

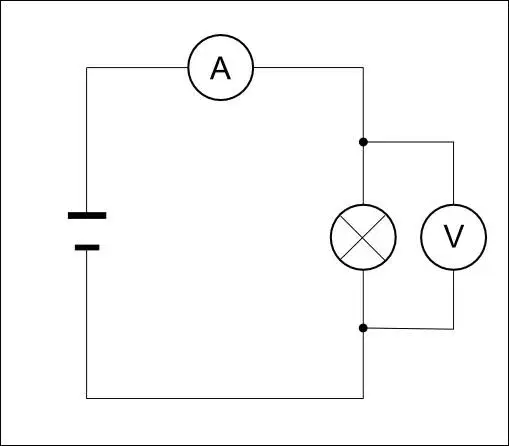

Kluczową zasadą, którą musisz zapamiętać, jest to, że woltomierz zawsze podłącza się równolegle do elementu lub punktów obwodu, pomiędzy którymi mierzone jest napięcie. Dlaczego? Woltomierz, zwłaszcza cyfrowy, charakteryzuje się bardzo wysoką rezystancją wewnętrzną. Dzięki temu, po podłączeniu równoległym, pobiera z obwodu znikomy prąd, co sprawia, że jego wpływ na działanie mierzonego układu jest minimalny. W efekcie uzyskujesz wiarygodny wynik, który faktycznie odzwierciedla różnicę potencjałów, a nie jest zniekształcony przez sam miernik. Podłączenie szeregowe woltomierza byłoby poważnym błędem, który mógłby uszkodzić miernik lub obwód, a przede wszystkim dałby całkowicie błędny odczyt.

Zanim jednak w ogóle pomyślisz o dotknięciu sondami jakiegokolwiek obwodu, pamiętaj o bezpieczeństwie. To absolutny priorytet. Zawsze upewnij się, że zasilanie w obwodzie jest wyłączone, zanim fizycznie podłączysz sondy pomiarowe. Używaj tylko sprawnych, dobrze zaizolowanych przewodów pomiarowych. Moim zdaniem, lepiej poświęcić kilka dodatkowych sekund na sprawdzenie, niż ryzykować porażenie prądem lub uszkodzenie sprzętu. Jak mawiają eksperci:

Bezpieczeństwo przede wszystkim. Nigdy nie lekceważ ryzyka związanego z pracą z prądem elektrycznym.

Pamiętaj, aby zawsze pracować w suchym środowisku i unikać dotykania gołymi rękami metalowych końcówek sond podczas pomiaru w aktywnym obwodzie.

Przygotowanie do pomiaru: Kluczowe ustawienia Twojego miernika

Zanim przystąpisz do właściwego pomiaru, musisz odpowiednio przygotować swój multimetr. Poniżej przedstawiam kroki, które pozwolą Ci to zrobić prawidłowo.

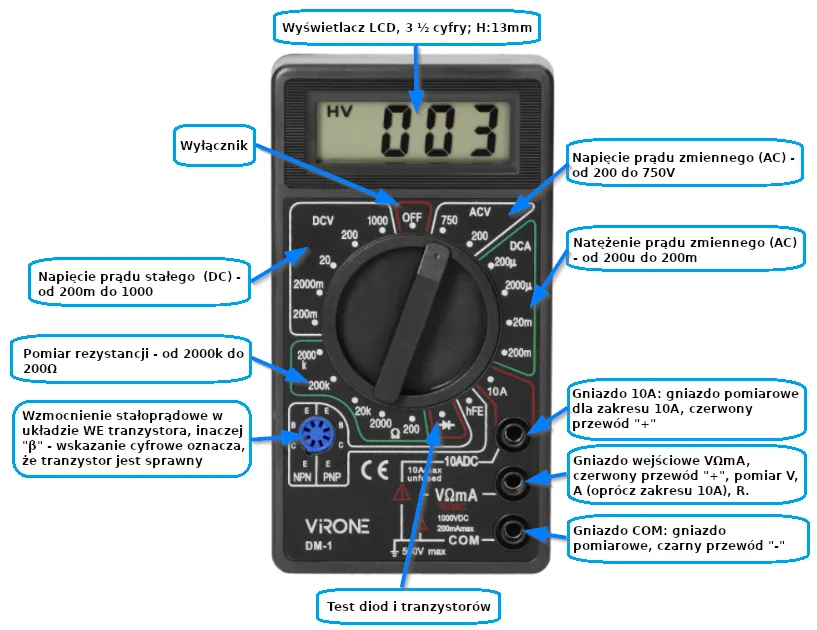

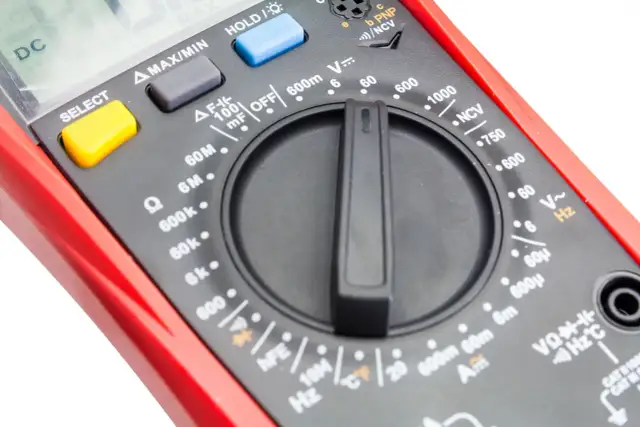

1. Wybór funkcji "V" na pokrętle: Pierwszym krokiem jest ustawienie pokrętła multimetru na symbol "V", który oznacza pomiar napięcia (woltaż). Wiele multimetrów ma oddzielne sekcje dla napięcia stałego (DC) i zmiennego (AC), co prowadzi nas do kolejnego punktu.

2. Rozróżnienie i wybór odpowiedniego rodzaju prądu (stały DCV/V= vs. zmienny ACV/V~): To niezwykle ważny krok. Musisz wiedzieć, czy mierzysz napięcie stałe (np. z baterii, akumulatora, zasilacza) czy zmienne (np. z gniazdka domowego). Napięcie stałe jest zazwyczaj oznaczone jako V=, V--- lub DCV, natomiast zmienne jako V~ lub ACV. Pomiar napięcia stałego przy ustawieniu na prąd zmienny zazwyczaj da wynik bliski 0V, co jest błędne i może wprowadzić w błąd. Podobnie, pomiar napięcia zmiennego na ustawieniu DCV może dać niestabilny lub nieprawidłowy odczyt.

3. Ustawienie właściwego zakresu napięcia: Jeśli Twój multimetr nie posiada funkcji autozakresu (auto-ranging), musisz ręcznie wybrać odpowiedni zakres pomiarowy. Zawsze zaczynaj od najwyższego dostępnego zakresu (np. 600V lub 1000V), jeśli nie znasz spodziewanej wartości napięcia. Po podłączeniu sond, jeśli odczyt jest zbyt niski lub wyświetla się "1" (co oznacza przekroczenie zakresu), stopniowo zmniejszaj zakres, aż uzyskasz stabilny i dokładny pomiar. Ustawienie zbyt niskiego zakresu pomiarowego może uszkodzić miernik, dlatego zawsze lepiej zacząć od zakresu zbyt wysokiego niż zbyt niskiego.

4. Prawidłowe podłączenie sond pomiarowych do gniazd "COM" i "V": Czarny przewód pomiarowy zawsze podłącz do gniazda oznaczonego jako "COM" (common - wspólny). Czerwony przewód pomiarowy podłącz do gniazda oznaczonego jako "V" (często w towarzystwie innych symboli, takich jak Ω, mA). Upewnij się, że przewody są dobrze wpięte i nie mają uszkodzeń izolacji.

Instrukcja krok po kroku: Jak podłączyć woltomierz w praktyce?

Gdy Twój multimetr jest już prawidłowo skonfigurowany, możemy przejść do praktyki. Pamiętaj o zasadzie równoległego podłączenia i bezpieczeństwie.

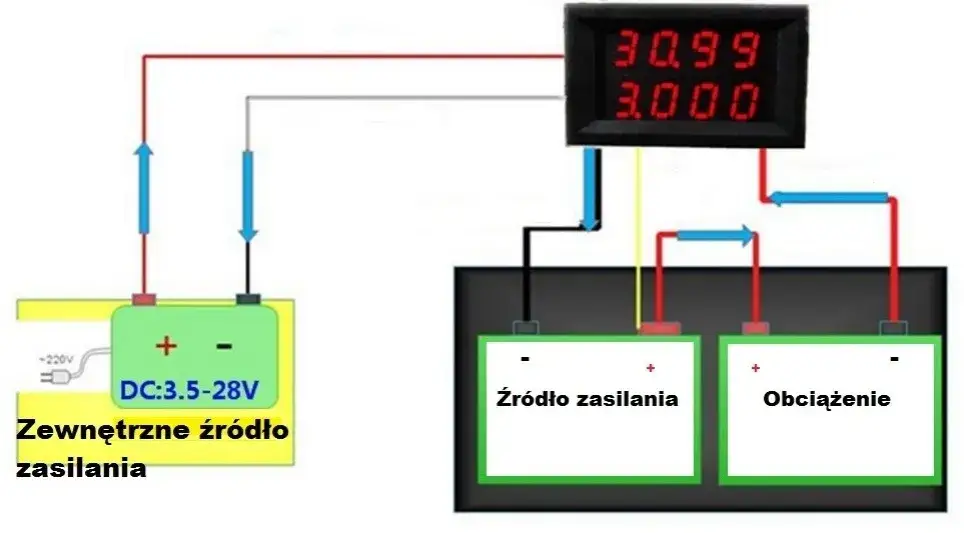

Mierzenie napięcia stałego (DC): Jeśli mierzysz napięcie stałe, na przykład w baterii 9V lub akumulatorze samochodowym, czerwoną sondę przyłóż do punktu o wyższym potencjale (zazwyczaj oznaczonego jako "+"), a czarną sondę do punktu o niższym potencjale (oznaczonego jako "-"). W przypadku baterii są to odpowiednio plus i minus na jej obudowie. Po przyłożeniu sond, na wyświetlaczu multimetru pojawi się wartość napięcia. Jeśli przez pomyłkę podłączysz sondy odwrotnie, na wyświetlaczu pojawi się wynik z minusem, co jest informacją o odwrotnej polaryzacji.

Mierzenie napięcia zmiennego (AC): Przy pomiarze napięcia zmiennego, na przykład w gniazdku domowym (w Polsce około 230V AC), kwestia polaryzacji nie ma znaczenia. Możesz przyłożyć sondy do otworów gniazdka w dowolnej kolejności. Ważne jest, aby upewnić się, że sondy są dobrze włożone i nie ma ryzyka zwarcia lub dotknięcia ich metalowych części. Zawsze zachowaj szczególną ostrożność przy pomiarach napięcia sieciowego.

Jeśli podczas pomiaru napięcia stałego (DC) na wyświetlaczu multimetru pojawi się wartość z minusem, oznacza to po prostu, że sondy zostały podłączone odwrotnie do biegunów źródła napięcia. Nie jest to błąd pomiaru, a jedynie informacja o polaryzacji. Wartość liczbowa jest prawidłowa, ale wskazuje, że czerwona sonda została przyłożona do niższego potencjału, a czarna do wyższego. Możesz to skorygować, zamieniając sondy miejscami, aby uzyskać dodatni odczyt.

Najczęstsze błędy przy podłączaniu woltomierza i jak ich unikać

Nawet doświadczonym zdarzają się pomyłki, dlatego warto znać najczęstsze błędy i wiedzieć, jak ich unikać. Moje doświadczenie pokazuje, że te proste wskazówki mogą zaoszczędzić wiele frustracji i potencjalnych uszkodzeń.

• Podłączenie woltomierza szeregowo: To jeden z najpoważniejszych błędów. Woltomierz ma bardzo wysoką rezystancję wewnętrzną, więc podłączony szeregowo zadziała jak otwarty obwód, przerywając przepływ prądu. W najlepszym wypadku obwód przestanie działać, w najgorszym może dojść do uszkodzenia miernika lub układu. Zawsze pamiętaj o podłączaniu równoległym!

• Wybór niewłaściwego rodzaju prądu (AC zamiast DC lub odwrotnie): Jak już wspomniałem, to częsta pomyłka. Mierząc napięcie stałe przy ustawieniu na prąd zmienny, uzyskasz odczyt bliski zeru, co może błędnie sugerować brak napięcia. Zawsze sprawdź, czy symbol na multimetrze odpowiada rodzajowi prądu w mierzonym obwodzie.

• Ustawienie zbyt niskiego zakresu pomiarowego: Jeśli mierzysz napięcie 230V na zakresie 20V, multimetr wyświetli błąd (zazwyczaj cyfrę "1" lub "OL" - Over Load) lub, w najgorszym przypadku, ulegnie uszkodzeniu. Zawsze zaczynaj od najwyższego zakresu lub korzystaj z funkcji autozakresu, jeśli Twój miernik ją posiada.

• Niestabilne lub słabe przyłożenie sond do punktów pomiarowych: Luźny kontakt sond z punktami pomiarowymi może prowadzić do niestabilnych, skaczących odczytów lub całkowitego braku pomiaru. Upewnij się, że sondy są solidnie i stabilnie przyłożone do mierzonych punktów, aby uzyskać dokładny i powtarzalny wynik.

• Brak wyłączenia zasilania przed pomiarem: To powtórzenie, ale niezwykle ważne. Próba podłączenia sond do aktywnego obwodu bez uprzedniego wyłączenia zasilania stanowi poważne ryzyko porażenia prądem, zwarcia, a nawet pożaru. Bezpieczeństwo jest zawsze na pierwszym miejscu.

Co dalej? Jak wykorzystać uzyskany pomiar napięcia?

Prawidłowo wykonany pomiar napięcia to nie tylko liczba na wyświetlaczu. To cenne narzędzie diagnostyczne i kontrolne. Oto kilka praktycznych zastosowań, w których uzyskane pomiary napięcia mogą okazać się niezwykle pomocne:

• Diagnozowanie usterek: Pomiar napięcia jest podstawą w identyfikacji problemów. Brak napięcia w danym punkcie obwodu może wskazywać na przerwę, uszkodzony bezpiecznik lub awarię źródła zasilania. Zbyt niskie napięcie może sugerować przeciążenie, uszkodzony element lub słabe połączenie.

• Weryfikacja parametrów źródeł zasilania: Możesz szybko sprawdzić, czy zasilacz dostarcza prawidłowe napięcie wyjściowe (np. 12V dla routera). Podobnie, pomiar napięcia akumulatora powie Ci o jego stanie naładowania (np. 12.6V dla w pełni naładowanego akumulatora samochodowego).

• Sprawdzanie obecności napięcia w przewodach przed pracami: Zanim zaczniesz manipulować przy jakiejkolwiek instalacji elektrycznej, zawsze sprawdź woltomierzem, czy w przewodach nie ma napięcia. To podstawowa zasada bezpieczeństwa, która chroni Cię przed przypadkowym porażeniem.

• Kontrola instalacji: W przypadku instalacji fotowoltaicznych, pomiar napięcia na panelach słonecznych czy w systemie magazynowania energii pozwala na szybką weryfikację ich prawidłowego działania i wykrycie ewentualnych nieprawidłowości.
