Multimetr krok po kroku: Bezpieczne pomiary w domu i PV

Multimetr to niezwykle wszechstronne narzędzie, które pozwala na pomiar napięcia (stałego i zmiennego), prądu oraz rezystancji, stając się niezastąpionym pomocnikiem zarówno w domowych naprawach, jak i przy bardziej zaawansowanych projektach. Ten praktyczny poradnik krok po kroku jest niezbędny dla każdego, kto chce bezpiecznie i poprawnie nauczyć się go używać do podstawowych pomiarów, w tym tych związanych z instalacjami fotowoltaicznymi.

Multimetr niezbędne narzędzie dla każdego majsterkowicza

W dzisiejszych czasach, gdy coraz więcej osób decyduje się na samodzielne naprawy, projekty DIY czy nawet instalacje fotowoltaiczne, multimetr stał się absolutnie niezbędnym narzędziem. To małe, ale potężne urządzenie pozwala na szybką diagnostykę problemów elektrycznych, od sprawdzenia prostej baterii, przez kontrolę napięcia w gniazdku, aż po bardziej złożoną diagnostykę systemów fotowoltaicznych czy elektromobilności. Jego wszechstronność sprawia, że jest to inwestycja, która szybko się zwraca, dając nam kontrolę i pewność nad otaczającą nas elektroniką.

Bezpieczeństwo przede wszystkim: Złote zasady, które musisz znać, zanim cokolwiek zmierzysz

Zanim przystąpisz do jakichkolwiek pomiarów, musisz opanować podstawowe zasady bezpieczeństwa. Pamiętaj, że prąd elektryczny może być niebezpieczny, a nieprawidłowe użycie multimetru może prowadzić do uszkodzenia sprzętu, a nawet poważnych obrażeń. Oto złote zasady, których zawsze przestrzegaj:

• Zawsze upewnij się, że sondy są prawidłowo podłączone do odpowiednich gniazd (COM, VΩmA, 10A). Pomylenie gniazd, zwłaszcza przy pomiarze prądu, może prowadzić do zwarcia lub uszkodzenia miernika.
• Zawsze ustawiaj zakres pomiarowy wyższy niż spodziewana wartość. Jeśli nie znasz wartości, zacznij od najwyższego dostępnego zakresu i stopniowo go zmniejszaj, aby uzyskać dokładniejszy odczyt. To chroni multimetr przed przeciążeniem.
• Nigdy nie mierz prądu bezpośrednio w gniazdku elektrycznym. Jest to jeden z najczęstszych i najbardziej niebezpiecznych błędów. Gniazdko elektryczne ma bardzo niską rezystancję wewnętrzną, a próba pomiaru prądu w ten sposób spowoduje zwarcie, przepalenie bezpiecznika w mierniku, a w skrajnych przypadkach może nawet doprowadzić do wybuchu lub pożaru.
• Wyjaśnijmy sobie jasno: błędne ustawienie multimetru, na przykład próba pomiaru napięcia na zakresie przeznaczonym do pomiaru prądu, może nie tylko uszkodzić miernik (np. przepalając jego wewnętrzny bezpiecznik), ale również spowodować zwarcie w obwodzie, co stanowi realne zagrożenie dla użytkownika. Zawsze dwukrotnie sprawdź ustawienia przed dotknięciem sondami do punktu pomiarowego.

Poznaj swój multimetr: symbole, gniazda i wyświetlacz

Zrozumienie podstawowych elementów multimetru to klucz do jego efektywnego i bezpiecznego użytkowania. Przyjrzyjmy się bliżej pokrętłu, gniazdom i wyświetlaczowi.

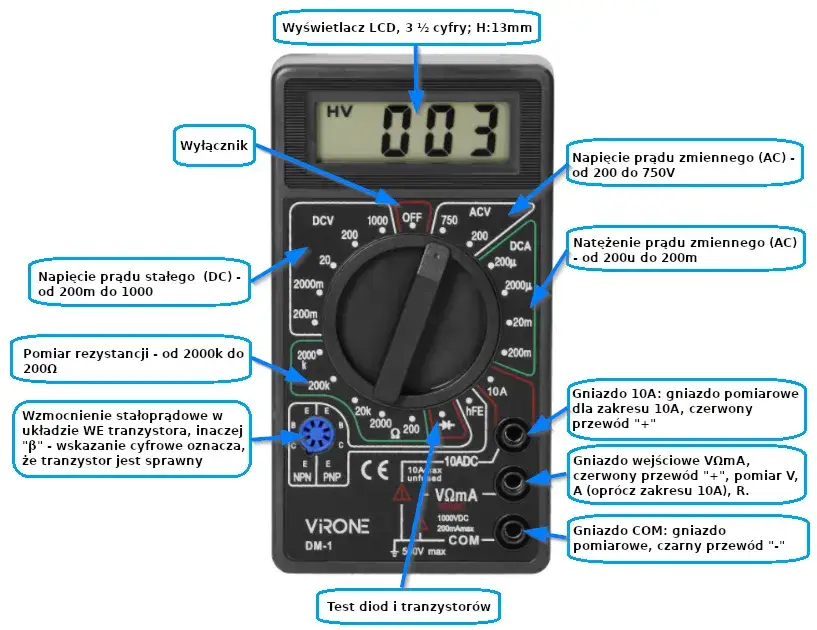

Pokrętło funkcji bez tajemnic: Przewodnik po symbolach V, A, Ω i innych

Pokrętło multimetru to serce urządzenia, pozwalające na wybór funkcji pomiarowej. Oto najważniejsze symbole, które znajdziesz na większości mierników:

• V~ lub ACV (napięcie zmienne): Ten symbol oznacza pomiar napięcia prądu przemiennego (Alternating Current). Użyjesz go do sprawdzania napięcia w domowych gniazdkach elektrycznych, sieciach energetycznych czy zasilaczach AC.
• V⎓ lub DCV (napięcie stałe): Oznacza pomiar napięcia prądu stałego (Direct Current). Jest to funkcja niezbędna do sprawdzania baterii, akumulatorów (np. samochodowych, w systemach fotowoltaicznych), zasilaczy DC czy elektroniki.
• A~ (prąd zmienny): Służy do pomiaru prądu przemiennego. Ta funkcja jest rzadziej używana w domowych zastosowaniach niż pomiar napięcia, ale przydatna np. do diagnostyki urządzeń pobierających prąd AC.
• A⎓ (prąd stały): Oznacza pomiar prądu stałego. Jest to kluczowa funkcja w fotowoltaice (pomiar prądu z paneli), elektronice czy motoryzacji. Pamiętaj, że pomiar prądu wymaga wpięcia multimetru szeregowo w obwód.
• Ω (rezystancja/opór): Symbol greckiej litery omega oznacza pomiar rezystancji, czyli oporu elektrycznego. Użyjesz go do sprawdzania rezystorów, ciągłości przewodów, grzałek czy cewek. Pamiętaj, że element musi być odłączony od zasilania.
• Symbol diody (test diody): Ta funkcja pozwala sprawdzić, czy dioda działa prawidłowo i w jakim kierunku przewodzi prąd. Może być również używana do testowania innych półprzewodników.
• Symbol "fali dźwiękowej" (test ciągłości obwodu): Niezwykle przydatna funkcja, która sygnalizuje dźwiękiem (brzęczykiem) zamknięty obwód, czyli przewodzenie prądu. Idealna do szybkiego sprawdzania bezpieczników, kabli czy ścieżek na płytkach drukowanych.

Gniazda COM, VΩmA, 10A: Gdzie i kiedy wpinać czarną i czerwoną sondę?

Prawidłowe podłączenie sond pomiarowych to podstawa każdego pomiaru. Multimetr zazwyczaj posiada trzy lub cztery gniazda:

• COM: To gniazdo jest zawsze przeznaczone dla czarnej sondy. Jest to punkt odniesienia, „masa” obwodu.
• VΩmA: Do tego gniazda podłączamy czerwoną sondę, gdy mierzymy napięcie (V), rezystancję (Ω) oraz małe wartości prądu (mA, μA). Jest to najczęściej używane gniazdo dla czerwonej sondy.
• 10A/20A: To gniazdo również służy dla czerwonej sondy, ale tylko wtedy, gdy zamierzamy mierzyć duże wartości prądu, zazwyczaj powyżej 200 mA, aż do maksymalnej wartości podanej na mierniku (np. 10A lub 20A).

Pamiętaj, że przełączanie czerwonej sondy między gniazdem VΩmA a 10A/20A jest kluczowe dla bezpieczeństwa i prawidłowego pomiaru prądu. Jeśli będziesz mierzyć duży prąd, mając sondę w gnieździe VΩmA, niemal na pewno przepalisz bezpiecznik w mierniku, a w skrajnych przypadkach możesz uszkodzić urządzenie lub spowodować zwarcie. Zawsze upewnij się, że sonda jest w odpowiednim gnieździe przed rozpoczęciem pomiaru prądu.

Wyświetlacz cyfrowy: Jak poprawnie odczytywać wyniki pomiarów?

Wyświetlacz cyfrowy multimetru pokazuje wynik pomiaru w postaci liczbowej. Kluczowe jest zwracanie uwagi na jednostki (V dla napięcia, A dla prądu, Ω dla rezystancji) oraz na prefiks, który określa rząd wielkości (np. mV miliwolty, μA mikroampery, kΩ kiloomy, MΩ megaomy). Multimetry automatyczne (autorange) same dobierają zakres i wyświetlają odpowiedni prefiks, ale w miernikach manualnych musisz sam odczytać zakres, na którym dokonywany jest pomiar. Zawsze czytaj wynik wraz z wyświetloną jednostką, aby prawidłowo zinterpretować zmierzoną wartość.

Praktyczne pomiary: poradnik krok po kroku dla początkujących

Teraz, gdy znasz już podstawy budowy i symboli multimetru, przejdźmy do praktyki. Oto jak krok po kroku wykonać najczęściej spotykane pomiary.

Test napięcia stałego (DC): Jak sprawdzić, czy bateria lub akumulator samochodowy są jeszcze dobre?

Pomiar napięcia stałego (DCV) jest jednym z najprostszych i najczęściej wykonywanych pomiarów. Przyda się do sprawdzenia stanu baterii, akumulatorów czy zasilaczy DC.

1. Podłącz sondy: Czarną sondę podłącz do gniazda COM, czerwoną do gniazda VΩmA.
2. Wybierz funkcję: Ustaw pokrętło multimetru na zakres pomiaru napięcia stałego (V⎓ lub DCV).
3. Wybierz zakres: Jeśli masz multimetr manualny, wybierz zakres wyższy niż spodziewane napięcie. Dla baterii AA/AAA (1.5V) wybierz np. 2V lub 20V. Dla akumulatora samochodowego (12V) wybierz np. 20V. Multimetry z funkcją autorange zrobią to za Ciebie.
4. Wykonaj pomiar:
   • Dla baterii AA, AAA (1.5V) i 9V: Przyłóż czerwoną sondę do bieguna dodatniego (+) baterii, a czarną do bieguna ujemnego (-). Nowa bateria 1.5V powinna wskazywać około 1.5-1.6V. Bateria 9V około 9-9.5V. Jeśli wartość jest znacznie niższa, bateria jest rozładowana.
   • Dla akumulatora samochodowego (typowo 12.6V w spoczynku): Przyłóż czerwoną sondę do dodatniego zacisku akumulatora (+), a czarną do ujemnego (-). W pełni naładowany akumulator w spoczynku (po odłączeniu od ładowania i wyłączeniu silnika na kilka godzin) powinien wskazywać około 12.6V-12.8V. Wartości poniżej 12V świadczą o rozładowaniu.

Test napięcia zmiennego (AC): Jak bezpiecznie zmierzyć napięcie w domowym gniazdku (230V)?

Pomiar napięcia zmiennego (ACV) jest kluczowy do sprawdzenia, czy w gniazdku jest prąd. Pamiętaj o szczególnej ostrożności, ponieważ pracujesz z wysokim napięciem!

1. Podłącz sondy: Czarną sondę podłącz do gniazda COM, czerwoną do gniazda VΩmA.
2. Wybierz funkcję: Ustaw pokrętło multimetru na zakres pomiaru napięcia zmiennego (V~ lub ACV).
3. Wybierz zakres: W Polsce standardowe napięcie w gniazdku to około 230V. Musisz ustawić zakres wyższy niż 230V, np. 600V ACV. Nigdy nie używaj niższego zakresu, gdyż może to uszkodzić miernik.
4. Wykonaj pomiar: Ostrożnie włóż końcówki sond w otwory gniazdka elektrycznego. Nie musisz martwić się o polaryzację, ponieważ prąd jest zmienny. Na wyświetlaczu powinieneś zobaczyć wartość zbliżoną do 230V (np. 228V-235V). Trzymaj sondy tylko za izolowane części!

Test ciągłości obwodu: Najszybszy sposób na sprawdzenie bezpieczników i przerwanych kabli

Funkcja testu ciągłości obwodu, często oznaczona symbolem "fali dźwiękowej" lub diody z brzęczykiem, to niezwykle przydatne narzędzie do szybkiego sprawdzenia, czy prąd może swobodnie przepływać przez dany element. Po prostu podłącz czarną sondę do COM, czerwoną do VΩmA i ustaw pokrętło na symbol brzęczyka. Następnie przyłóż sondy do dwóch końców elementu, który chcesz sprawdzić. Jeśli multimetr wyda sygnał dźwiękowy (zabrzęczy), oznacza to, że obwód jest zamknięty, czyli element przewodzi prąd (ma niską rezystancję). Brak sygnału oznacza przerwę w obwodzie. Jest to idealne do sprawdzania bezpieczników (czy nie są przepalone), kabli (czy nie są przerwane) lub ścieżek na płytkach drukowanych. Zawsze upewnij się, że testowany element jest odłączony od zasilania!

Pomiar rezystancji (oporu): Do czego przyda Ci się ta funkcja w diagnozowaniu urządzeń?

Pomiar rezystancji (oporu, Ω) pozwala określić, jak bardzo dany element utrudnia przepływ prądu. Jest to funkcja niezbędna do diagnostyki wielu urządzeń elektronicznych i elektrycznych. Kluczową zasadą jest to, że pomiaru rezystancji dokonuje się zawsze na elemencie odłączonym od zasilania. W przeciwnym razie multimetr może zostać uszkodzony, a odczyt będzie błędny. Podłącz czarną sondę do COM, czerwoną do VΩmA i ustaw pokrętło na zakres Ω. Następnie przyłóż sondy do końcówek elementu. Na wyświetlaczu pojawi się wartość oporu w omach (Ω), kiloomach (kΩ) lub megaomach (MΩ). Możesz w ten sposób sprawdzić, czy rezystor ma prawidłową wartość, czy grzałka w czajniku nie jest przepalona (powinna mieć niski opór), czy cewka silnika ma ciągłość. Zbyt wysoki opór lub "OL" (Over Load) może świadczyć o przerwie w obwodzie, a zbyt niski o zwarciu.

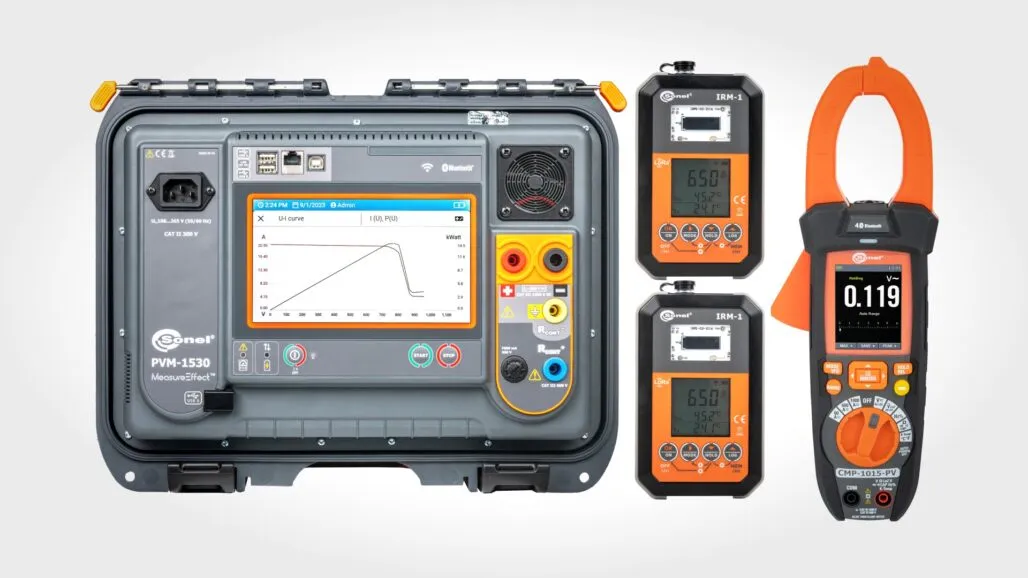

Multimetr w fotowoltaice: jak mierzyć parametry instalacji słonecznej

Instalacje fotowoltaiczne stają się coraz popularniejsze, a multimetr jest w nich niezastąpionym narzędziem do diagnostyki i monitorowania. Pamiętaj, że w systemach PV mogą występować wysokie napięcia DC, dlatego zawsze używaj multimetru o odpowiedniej kategorii bezpieczeństwa (CAT III 1000V lub CAT IV 600V).

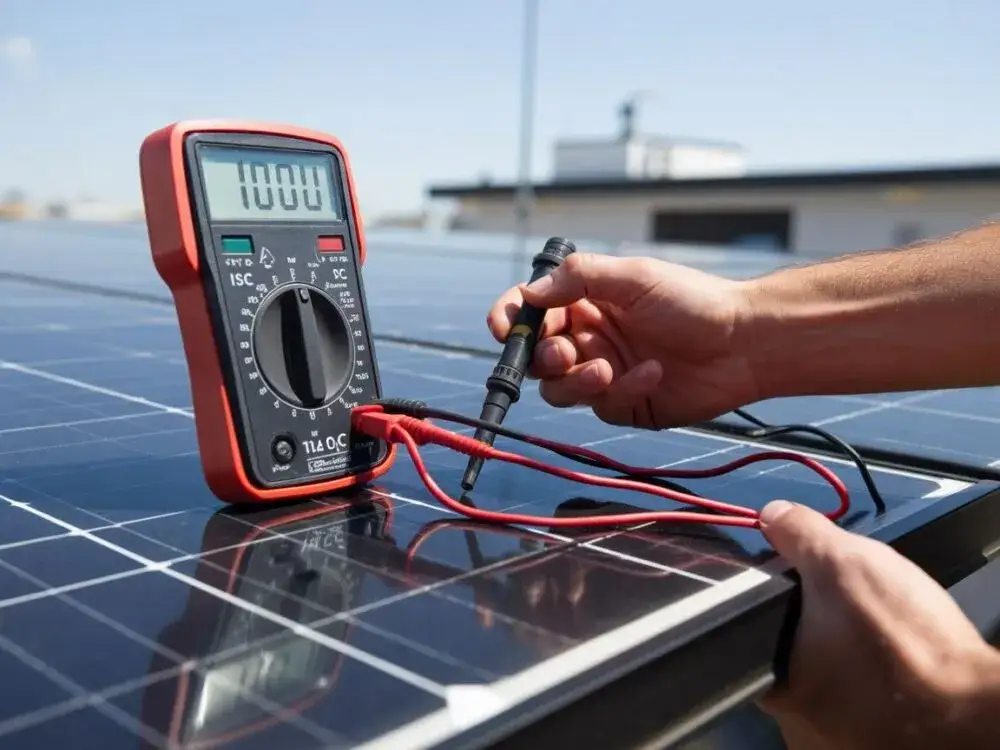

Mierzenie napięcia paneli fotowoltaicznych (Voc): Kluczowy parametr każdej instalacji

Napięcie otwartego obwodu (Voc) to maksymalne napięcie, jakie panel fotowoltaiczny generuje, gdy nie jest podłączony do żadnego obciążenia (czyli nie płynie przez niego prąd). Jest to kluczowy parametr do oceny stanu panelu. Aby zmierzyć Voc, podłącz czarną sondę do COM, czerwoną do VΩmA i ustaw multimetr na zakres V⎓ (DCV) wyższy niż spodziewane napięcie panelu (np. 600V lub 1000V, w zależności od panelu). Następnie przyłóż sondy bezpośrednio do złącz MC4 panelu czerwoną do plusa (+), czarną do minusa (-). Pamiętaj, że w słoneczny dzień napięcie Voc może być bardzo wysokie, nawet kilkaset woltów dla pojedynczego panelu, a w szeregu paneli nawet powyżej 1000V! Zachowaj szczególną ostrożność i używaj odpowiedniego sprzętu ochronnego.

Jak zmierzyć prąd stały (A) płynący z paneli do regulatora ładowania?

Pomiar prądu stałego (A⎓ lub DCA) w systemach fotowoltaicznych jest niezbędny do oceny wydajności paneli i pracy regulatora ładowania. Pamiętaj, że pomiar prądu wymaga wpięcia multimetru szeregowo w obwód, co oznacza, że musisz przerwać obwód i włączyć miernik w jego miejsce. Co więcej, niemal zawsze będziesz musiał przełączyć czerwoną sondę do gniazda 10A/20A na multimetrze, a pokrętło ustawić na odpowiedni zakres A⎓. Na przykład, aby zmierzyć prąd płynący z paneli do regulatora, odłącz jeden z przewodów (np. plusowy) między panelem a regulatorem. Następnie podłącz czerwoną sondę multimetru do odłączonego przewodu od paneli, a czarną sondę do wejścia regulatora, do którego ten przewód był podłączony. W ten sposób multimetr staje się częścią obwodu. Na wyświetlaczu zobaczysz wartość prądu w amperach (A).

Diagnostyka akumulatorów w systemach off-grid: Jak monitorować ich stan naładowania?

W systemach fotowoltaicznych off-grid, akumulatory są sercem instalacji. Regularne monitorowanie ich stanu naładowania jest kluczowe dla ich długowieczności i efektywności całego systemu. Najprostszym sposobem jest pomiar napięcia akumulatora za pomocą multimetru. Podłącz czarną sondę do COM, czerwoną do VΩmA i ustaw multimetr na zakres V⎓ (DCV) odpowiedni dla napięcia akumulatora (np. 20V dla akumulatora 12V). Następnie przyłóż sondy do zacisków akumulatora czerwoną do plusa (+), czarną do minusa (-). Odczytane napięcie pozwoli Ci ocenić stan naładowania. Na przykład, dla akumulatora 12V, napięcie około 12.6V-12.8V oznacza pełne naładowanie, natomiast poniżej 12V świadczy o rozładowaniu. Wartości te mogą się nieznacznie różnić w zależności od typu akumulatora (kwasowo-ołowiowy, żelowy, AGM, LiFePO4).

Unikaj błędów: bezpieczne użytkowanie multimetru

Nawet doświadczonym majsterkowiczom zdarzają się błędy, ale niektóre z nich są szczególnie niebezpieczne lub kosztowne. Zrozumienie, dlaczego pewnych rzeczy nie należy robić, jest równie ważne, jak wiedza, jak wykonywać pomiary.

Dlaczego nigdy nie mierzymy prądu bezpośrednio w gniazdku?

To jest błąd, który zasługuje na ponowne podkreślenie. Próba mierzenia prądu (A) bezpośrednio w gniazdku elektrycznym jest niezwykle niebezpieczna. Gniazdko elektryczne ma bardzo niską impedancję (opór), a multimetr ustawiony na pomiar prądu zachowuje się jak zwarcie. W efekcie, gdy włożysz sondy multimetru do gniazdka, spowodujesz natychmiastowe zwarcie. Konsekwencje mogą być poważne: przepalenie bezpiecznika w multimetrze (jeśli w ogóle zdąży zadziałać), uszkodzenie samego miernika, wyzwolenie zabezpieczeń w instalacji elektrycznej, a w najgorszym przypadku łuk elektryczny, który może spowodować poważne poparzenia, pożar lub nawet zagrożenie życia. Prąd mierzy się zawsze szeregowo w obwodzie, nigdy równolegle do źródła napięcia.

Przepalony bezpiecznik w mierniku co robić, gdy urządzenie przestaje mierzyć prąd?

Przepalony bezpiecznik to bardzo częsty problem, zwłaszcza u początkujących, którzy próbują mierzyć prąd bez przełączenia czerwonej sondy do odpowiedniego gniazda (10A/20A) lub na zbyt niskim zakresie. Objawia się to tym, że multimetr działa poprawnie przy pomiarze napięcia i rezystancji, ale nie pokazuje żadnych wartości przy próbie pomiaru prądu. Diagnoza jest prosta: wyłącz multimetr, odkręć tylną obudowę (zazwyczaj wystarczy kilka śrubek) i zlokalizuj bezpiecznik (lub bezpieczniki). Zazwyczaj są to bezpieczniki szklane lub ceramiczne. Sprawdź ich ciągłość za pomocą funkcji brzęczyka lub pomiaru rezystancji. Jeśli bezpiecznik jest przepalony (brak ciągłości), wymień go na nowy o identycznych parametrach prądowych i napięciowych. Nigdy nie zastępuj bezpiecznika drutem czy folią aluminiową, gdyż pozbawiasz się w ten sposób kluczowego zabezpieczenia!

Wybór złego zakresu pomiarowego: Czym grozi i jak go poprawnie ustawić?

Wybór odpowiedniego zakresu pomiarowego jest fundamentalny dla dokładności i bezpieczeństwa. Jeśli używasz multimetru manualnego (bez funkcji autorange), zawsze zacznij od ustawienia zakresu wyższego niż spodziewana wartość. Na przykład, jeśli spodziewasz się 12V, ustaw zakres na 20V, nie na 2V. Co grozi ustawienie zbyt niskiego zakresu? Po pierwsze, otrzymasz niedokładny odczyt, często wyświetlany jako "OL" (Over Load), co oznacza, że mierzona wartość przekracza możliwości wybranego zakresu. Po drugie, w przypadku pomiaru napięcia lub rezystancji, ustawienie zbyt niskiego zakresu zazwyczaj nie uszkodzi miernika, ale uniemożliwi pomiar. Jednak w przypadku pomiaru prądu, ustawienie zbyt niskiego zakresu może doprowadzić do przeciążenia i przepalenia bezpiecznika. Zawsze lepiej zacząć od zakresu zbyt wysokiego i stopniowo go zmniejszać, niż od zbyt niskiego i ryzykować błędne odczyty lub uszkodzenie sprzętu.

Wybór multimetru: kategorie bezpieczeństwa i funkcja True RMS

Wybór odpowiedniego multimetru to nie tylko kwestia ceny, ale przede wszystkim bezpieczeństwa i funkcjonalności. Dwa kluczowe aspekty, na które warto zwrócić uwagę, to kategorie bezpieczeństwa CAT oraz funkcja True RMS.

CAT II, CAT III, CAT IV: Która kategoria jest odpowiednia do Twoich potrzeb?

Kategorie bezpieczeństwa (CAT I, II, III, IV) określają maksymalne napięcie impulsowe, jakie multimetr może wytrzymać bez zagrożenia dla użytkownika. Im wyższa kategoria i napięcie, tym bezpieczniejszy jest miernik w trudniejszych warunkach. Oto, co oznaczają poszczególne kategorie:

• CAT II: Przeznaczona do pomiarów na urządzeniach podłączonych do gniazdka (np. elektronika, małe AGD, narzędzia ręczne). Multimetry tej kategorii są odpowiednie do obwodów zasilanych z gniazdka, ale nie bezpośrednio z głównej instalacji.
• CAT III: Zalecana do pomiarów w domowej instalacji elektrycznej (gniazdka, rozdzielnice, okablowanie, silniki trójfazowe). Jeśli planujesz pracować z instalacją elektryczną w domu, zalecany jest multimetr co najmniej CAT III 600V. Zapewnia on znacznie wyższy poziom bezpieczeństwa niż CAT II.
• CAT IV: Przeznaczona do pomiarów u źródła instalacji (np. przyłącze energetyczne, liczniki energii, główne zabezpieczenia). To najwyższa kategoria bezpieczeństwa, niezbędna dla profesjonalistów pracujących przy głównych liniach zasilających.

W kontekście fotowoltaiki, gdzie napięcia DC mogą być bardzo wysokie (nawet 1000V), kluczowe jest użycie mierników o odpowiedniej kategorii, co najmniej CAT III 1000V lub CAT IV 600V. Nigdy nie oszczędzaj na bezpieczeństwie, wybierając miernik o zbyt niskiej kategorii do planowanych zastosowań.

Przeczytaj również: Diagnoza czujnika ABS multimetrem: Samodzielnie rozwiąż problem!

Czy funkcja True RMS jest Ci potrzebna? Wyjaśniamy, kiedy ma to znaczenie

Funkcja True RMS (Root Mean Square) jest istotna głównie przy pomiarze napięć i prądów zmiennych (AC). Standardowe multimetry mierzą wartość skuteczną (RMS) tylko dla czystych sinusoid. Jednak w dzisiejszych czasach, z powodu powszechnego stosowania elektroniki mocy, falowników, zasilaczy impulsowych czy ściemniaczy, przebiegi prądu i napięcia często nie są idealnymi sinusoidami są zniekształcone. Multimetr z funkcją True RMS potrafi dokładnie zmierzyć wartość skuteczną nawet dla takich nieregularnych przebiegów. Jeśli pracujesz z nowoczesną elektroniką, silnikami sterowanymi falownikami, instalacjami fotowoltaicznymi z inwerterami, czy po prostu chcesz mieć pewność najdokładniejszych pomiarów AC, multimetr z True RMS jest zdecydowanie wart rozważenia. Dla podstawowych zastosowań domowych, gdzie mierzymy głównie czyste sinusoidy z gniazdka, może nie być to absolutnie konieczne, ale dla bardziej zaawansowanych prac to funkcja, która znacząco zwiększa wiarygodność pomiarów.
