Jak sprawdzić przekaźnik multimetrem? Poradnik krok po kroku

W dzisiejszym poradniku skupimy się na jednym z kluczowych, a często niedocenianych komponentów w wielu urządzeniach, zwłaszcza w samochodach przekaźniku. Jeśli borykasz się z problemami technicznymi, takimi jak niedziałająca pompa paliwa, światła czy wentylator, a bezpieczniki są w porządku, ten szczegółowy przewodnik krok po kroku, jak sprawdzić przekaźnik multimetrem, pomoże Ci samodzielnie zdiagnozować usterkę i zaoszczędzić czas oraz pieniądze.

Czym jest przekaźnik i za co odpowiada? Krótkie wprowadzenie

Przekaźnik to nic innego jak przełącznik sterowany elektromagnetycznie. Jego zasada działania jest stosunkowo prosta, ale niezwykle efektywna: po podaniu napięcia na cewkę (zazwyczaj na zaciski 85 i 86), wytwarza się pole magnetyczne, które przyciąga metalową zworę. Ta zwora z kolei fizycznie przełącza styki robocze, zamykając lub otwierając obwód elektryczny o znacznie wyższym prądzie. Dzięki temu, za pomocą niewielkiego prądu sterującego, możemy kontrolować znacznie większe obciążenia. W samochodach przekaźniki są wszechobecne i odpowiadają za działanie wielu kluczowych systemów, takich jak pompa paliwa, światła (mijania, drogowe, przeciwmgielne), wentylator chłodnicy, klakson, wycieraczki, a w silnikach Diesla również świece żarowe. Z mojego doświadczenia wiem, że to właśnie przekaźniki często są cichymi winowajcami wielu elektrycznych usterek.

Najczęstsze objawy, które wskazują na uszkodzenie przekaźnika

• Niedziałanie określonego podzespołu: To najbardziej oczywisty sygnał. Jeśli np. pompa paliwa nie uruchamia się, światła nie świecą, wentylator chłodnicy milczy, a bezpieczniki są sprawne, to przekaźnik jest mocnym podejrzanym.
• Przerywana praca: Urządzenie działa sporadycznie, włącza się i wyłącza bez wyraźnej przyczyny. Może to świadczyć o przegrzewaniu się lub zużyciu styków przekaźnika.
• Brak charakterystycznego "kliknięcia": Gdy przekaźnik jest aktywowany (np. po przekręceniu kluczyka w stacyjce, włączeniu świateł), zazwyczaj słychać ciche, ale wyraźne "kliknięcie". Jego brak jest silnym sygnałem, że cewka przekaźnika nie działa.
• Ciche, szybkie "cykanie": Jeśli słyszysz szybkie, powtarzające się "cykanie" zamiast pojedynczego "kliknięcia", może to oznaczać, że przekaźnik próbuje się załączyć, ale nie jest w stanie utrzymać styków z powodu zbyt niskiego napięcia zasilania lub problemów z samą cewką.
• Widoczne uszkodzenia: Czasami uszkodzenie jest widoczne gołym okiem nadpalona obudowa, ślady przegrzania, korozja na stykach lub wygięte piny.

Kiedy test multimetrem jest absolutnie konieczny?

Test multimetrem staje się absolutnie konieczny, gdy objawy wyraźnie wskazują na problem z przekaźnikiem, a prostsze przyczyny, takie jak przepalone bezpieczniki, zostały już wykluczone. Jest to kluczowy krok diagnostyczny przed podjęciem decyzji o wymianie komponentu. Zawsze radzę przeprowadzić ten test, aby potwierdzić diagnozę i uniknąć niepotrzebnych kosztów związanych z zakupem nowego, sprawnego przekaźnika. Pamiętaj, że nawet jeśli przekaźnik "klika", nie oznacza to jeszcze, że jego styki robocze są w dobrym stanie i prawidłowo przewodzą prąd.

Przygotowanie do testu przekaźnika: Narzędzia i bezpieczeństwo

Twój warsztat w pigułce: Co będzie potrzebne oprócz multimetru?

Aby przeprowadzić kompleksowy test przekaźnika, nie wystarczy sam multimetr. Oto lista niezbędnych narzędzi, które powinieneś mieć pod ręką:

• Multimetr cyfrowy: Niezbędny do pomiaru rezystancji cewki i ciągłości styków. Upewnij się, że ma funkcję pomiaru rezystancji (Ω) i testu ciągłości (często z brzęczykiem).
• Zewnętrzne źródło zasilania: Musi odpowiadać napięciu cewki przekaźnika. Dla przekaźników samochodowych będzie to zazwyczaj akumulator 12V. Możesz użyć również zasilacza laboratoryjnego, jeśli taki posiadasz.
• Przewody pomiarowe z krokodylkami: Ułatwią bezpieczne i stabilne podłączenie zewnętrznego zasilania do cewki przekaźnika, minimalizując ryzyko zwarcia.
• Instrukcja obsługi pojazdu / schematy elektryczne: Bardzo pomocne w zlokalizowaniu właściwego przekaźnika i zrozumieniu jego funkcji.

BHP to podstawa: Jak uniknąć zwarcia i uszkodzenia elektroniki?

Odszukaj winowajcę: Jak zlokalizować właściwy przekaźnik w skrzynce bezpieczników?

Zlokalizowanie właściwego przekaźnika może być wyzwaniem, zwłaszcza w nowoczesnych pojazdach, gdzie skrzynki bezpieczników i przekaźników są często ukryte lub mają złożone schematy. Najlepszym punktem wyjścia jest zawsze instrukcja obsługi samochodu. Znajdziesz tam szczegółowy schemat rozmieszczenia przekaźników i bezpieczników, wraz z opisem ich funkcji. Alternatywnie, wiele skrzynek ma na wewnętrznej stronie pokrywy naklejkę lub wytłoczony schemat. Jeśli nie masz dostępu do instrukcji, możesz poszukać schematów elektrycznych dla swojego modelu pojazdu w internecie. Pamiętaj, że przekaźniki często wyglądają podobnie do siebie, więc dokładna identyfikacja jest kluczowa, aby nie testować niewłaściwego komponentu.

Zrozumieć przekaźnik: Klucz do poprawnej diagnozy

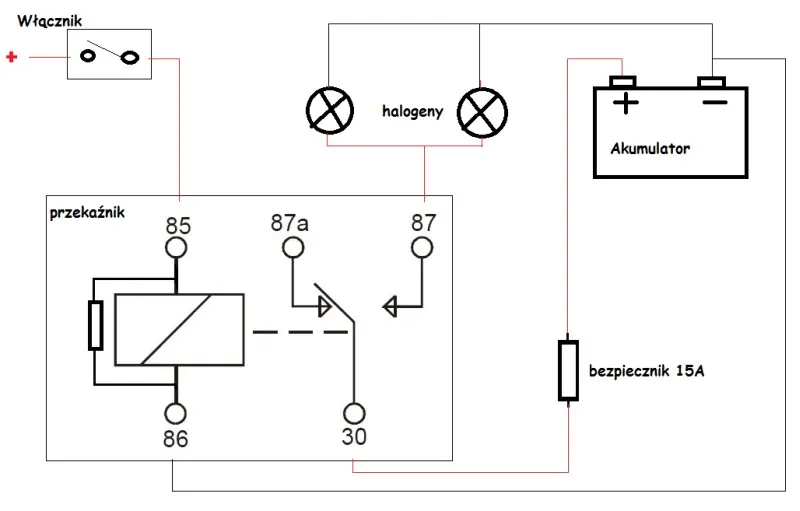

Tajemnicze numerki 30, 85, 86, 87: Jak czytać schemat na obudowie?

Prawidłowa identyfikacja pinów przekaźnika jest absolutnie kluczowa dla poprawnej diagnostyki. Na obudowie przekaźnika zazwyczaj znajdziesz schemat z numerami, które odpowiadają konkretnym funkcjom. Oto standardowe oznaczenia, które najczęściej spotkasz w motoryzacji:

• 85 i 86: To są zaciski zasilania cewki elektromagnesu. Podanie napięcia na te piny aktywuje przekaźnik. Zazwyczaj polaryzacja (który pin jest plusem, a który minusem) jest obojętna, chyba że przekaźnik ma wbudowaną diodę gaszącą (wtedy jeden z pinów będzie oznaczony symbolem diody lub znakiem +).
• 30: To jest wspólny styk, czyli wejście zasilania dla obwodu roboczego, który przekaźnik ma za zadanie przełączać.
• 87: To jest styk normalnie otwarty (NO - Normally Open). Oznacza to, że w stanie spoczynku (bez napięcia na cewce) nie ma połączenia elektrycznego między stykiem 30 a 87. Po podaniu napięcia na cewkę, styk 87 zostaje zwarty ze stykiem 30.
• 87a: Ten styk występuje w przekaźnikach 5-pinowych i jest to styk normalnie zamknięty (NC - Normally Closed). W stanie spoczynku (bez napięcia na cewce) jest on zwarty ze stykiem 30. Po podaniu napięcia na cewkę, połączenie między 30 a 87a zostaje przerwane, a jednocześnie zwiera się styk 30 z 87.

Cewka vs styki robocze: Dwa kluczowe obwody, które musisz sprawdzić

Przekaźnik, mimo że jest jednym komponentem, składa się z dwóch zasadniczo niezależnych obwodów, które musisz sprawdzić, aby mieć pewność co do jego sprawności. Pierwszy to obwód cewki elektromagnesu (piny 85 i 86), który odpowiada za mechaniczne przełączanie. Drugi to obwód styków roboczych (piny 30, 87 i ewentualnie 87a), który przewodzi prąd do właściwego urządzenia. Uszkodzenie może dotyczyć tylko jednego z tych obwodów na przykład cewka może działać poprawnie (słychać "kliknięcie"), ale styki robocze mogą być nadpalone i nie przewodzić prądu. Dlatego tak ważne jest, aby testować obie części niezależnie.

Styki NO (normalnie otwarte) i NC (normalnie zamknięte) jaka jest różnica?

Rozróżnienie między stykami normalnie otwartymi (NO) a normalnie zamkniętymi (NC) jest fundamentalne dla zrozumienia działania przekaźnika i prawidłowej interpretacji wyników testów. Styki normalnie otwarte (NO - Normally Open) to te, które w stanie spoczynku przekaźnika, czyli bez podania napięcia na jego cewkę, są otwarte nie ma między nimi połączenia elektrycznego. Dopiero po aktywacji cewki (podaniu napięcia) styki te zamykają się, tworząc obwód. W standardowym przekaźniku samochodowym są to styki 30 i 87. Z kolei styki normalnie zamknięte (NC - Normally Closed) to te, które w stanie spoczynku są zamknięte istnieje między nimi połączenie elektryczne. Po podaniu napięcia na cewkę przekaźnika, styki te otwierają się, przerywając obwód. W przekaźnikach 5-pinowych są to styki 30 i 87a. Zrozumienie tej różnicy pozwoli Ci prawidłowo sprawdzić ciągłość obwodów w obu stanach pracy przekaźnika.

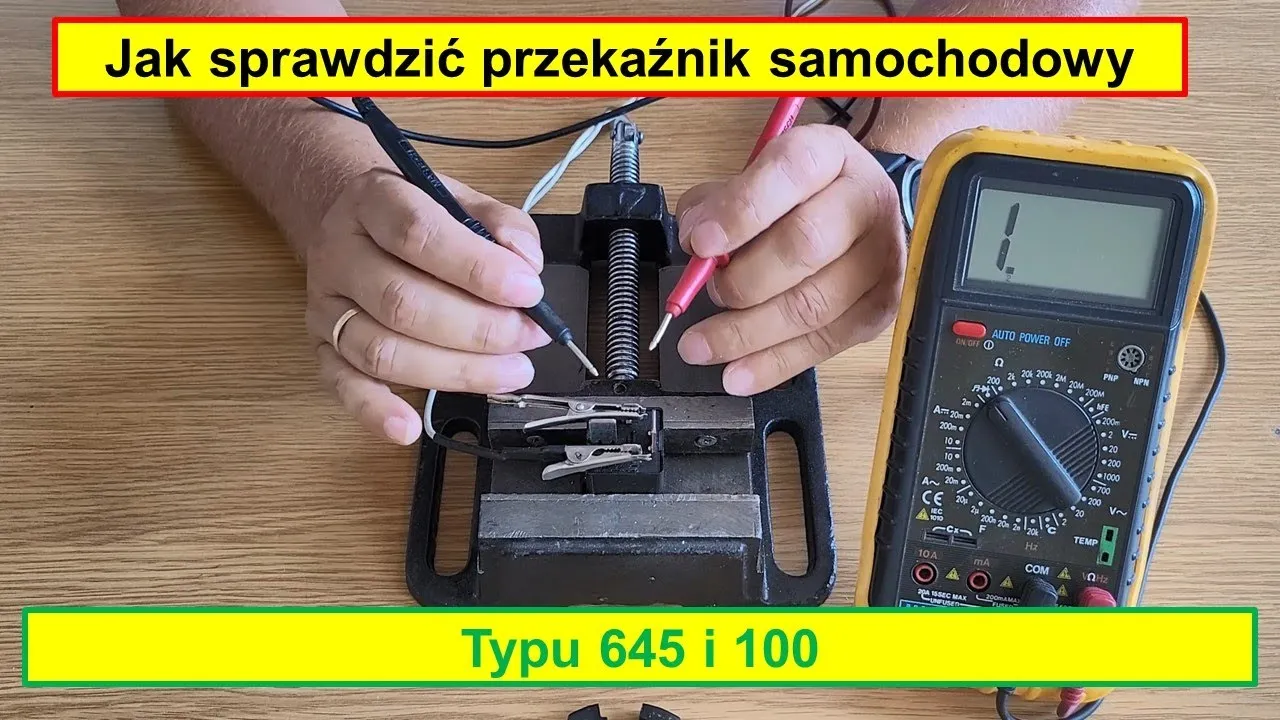

Krok po kroku: Jak sprawdzić przekaźnik multimetrem

Krok 1: Test cewki serca przekaźnika

1. Jak ustawić multimetr do pomiaru rezystancji?

   Na początek, ustaw swój multimetr cyfrowy na funkcję pomiaru rezystancji. Zazwyczaj jest to symbol greckiej litery Omega (Ω). Wybierz zakres, który obejmuje spodziewaną wartość (np. 200 Ω lub 2kΩ), jeśli multimetr nie ma funkcji automatycznego zakresu. Włóż czarną sondę do gniazda "COM", a czerwoną do gniazda oznaczonego "VΩmA".

2. Interpretacja wyników: Jaka wartość w Omach (Ω) oznacza sprawną cewkę?

   Przyłóż sondy multimetru do pinów 85 i 86 przekaźnika. Te piny odpowiadają za zasilanie cewki. Dla typowego przekaźnika samochodowego 12V, prawidłowy odczyt rezystancji powinien mieścić się w zakresie od 50 do 120 Ω. Jeśli multimetr pokaże wartość w tym przedziale, oznacza to, że cewka jest sprawna i jej uzwojenie nie jest przerwane.

3. Co oznacza odczyt "OL" lub "1" na wyświetlaczu?

   Jeśli na wyświetlaczu multimetru pojawi się symbol "OL" (Open Line), "1" (w zależności od modelu multimetru) lub po prostu brak odczytu (nieskończona rezystancja), oznacza to, że obwód cewki jest przerwany. W praktyce oznacza to, że cewka jest uszkodzona, a przekaźnik nie będzie w stanie się załączyć. W takim przypadku przekaźnik jest niesprawny i wymaga wymiany.

Krok 2: Test ciągłości styków roboczych w stanie spoczynku

1. Ustawienie multimetru na test ciągłości obwodu (brzęczyk)

   Teraz zmienimy ustawienie multimetru. Wybierz funkcję testu ciągłości obwodu, która jest często oznaczona symbolem diody lub głośnika (brzęczyka). W tym trybie, jeśli między sondami jest ciągłość (niska rezystancja), multimetr wyda sygnał dźwiękowy, co jest bardzo wygodne.

2. Sprawdzanie styków 30 i 87 czego się spodziewać?

   Przyłóż sondy multimetru do pinów 30 i 87. Pamiętaj, że są to styki normalnie otwarte (NO). W stanie spoczynku, czyli bez podawania napięcia na cewkę przekaźnika, nie powinno być ciągłości obwodu. Multimetr nie powinien piszczeć ani wskazywać niskiej rezystancji (powinien pokazywać "OL" lub "1"). Jeśli jest inaczej, styki są prawdopodobnie sklejone lub uszkodzone.

3. Testowanie styków 30 i 87a (w przekaźnikach 5-pinowych)

   Jeśli masz przekaźnik 5-pinowy, przyłóż sondy multimetru do pinów 30 i 87a. Są to styki normalnie zamknięte (NC). W stanie spoczynku, bez podawania napięcia na cewkę, powinna być ciągłość obwodu. Multimetr powinien piszczeć lub wskazywać bardzo niską rezystancję (bliską 0 Ω). Brak ciągłości w tym przypadku świadczy o uszkodzeniu styków.

Krok 3: Test dynamiczny symulacja pracy pod napięciem

1. Jak bezpiecznie podłączyć zewnętrzne zasilanie 12V do cewki?

   To jest kluczowy moment testu. Używając przewodów z krokodylkami, bezpiecznie podłącz zewnętrzne źródło zasilania 12V (np. akumulator samochodowy) do pinów 85 i 86 cewki przekaźnika. Pamiętaj o zachowaniu ostrożności, aby nie spowodować zwarcia. Podłącz plus akumulatora do jednego pinu cewki, a minus do drugiego. Jeśli przekaźnik ma diodę gaszącą, zwróć uwagę na polaryzację.

2. Charakterystyczne "kliknięcie" pierwszy sygnał, że cewka działa

   W momencie podłączenia zasilania do cewki, powinieneś usłyszeć wyraźne, charakterystyczne "kliknięcie". To jest pierwszy i bardzo ważny sygnał, że elektromagnes cewki zadziałał prawidłowo i mechanicznie przełączył styki. Brak tego dźwięku, mimo prawidłowego odczytu rezystancji cewki w Kroku 1, może wskazywać na problem mechaniczny w przekaźniku.

3. Pomiar ciągłości styków po zadziałaniu elektromagnesu

   Gdy cewka jest zasilana i słychać "kliknięcie", styki robocze powinny zmienić swój stan. Używając multimetru w trybie ciągłości (brzęczyk):

   • Przyłóż sondy do pinów 30 i 87 (NO). Teraz powinna być ciągłość obwodu (multimetr powinien piszczeć lub wskazywać niską rezystancję).
   • Jeśli masz przekaźnik 5-pinowy, przyłóż sondy do pinów 30 i 87a (NC). Teraz ciągłość obwodu powinna zostać przerwana (multimetr powinien pokazywać "OL" lub "1").
   Jeśli te warunki są spełnione, oznacza to, że zarówno cewka, jak i styki robocze działają prawidłowo.

Analiza wyników: Czy przekaźnik wymaga wymiany?

Podsumowanie odczytów: Scenariusze wskazujące na sprawny przekaźnik

Po przeprowadzeniu wszystkich kroków diagnostycznych, możemy podsumować, co oznacza sprawny przekaźnik. Jeśli Twój przekaźnik spełnia poniższe kryteria, możesz uznać go za sprawny:

• Rezystancja cewki: Odczyt między pinami 85 i 86 mieści się w zakresie 50-120 Ω.
• Ciągłość styków NO (30 i 87) w spoczynku: Brak ciągłości ("OL" lub "1").
• Ciągłość styków NC (30 i 87a) w spoczynku: Ciągłość obwodu (brzęczyk lub niska rezystancja).
• "Kliknięcie" po podaniu napięcia: Słychać wyraźne, mechaniczne "kliknięcie" po podłączeniu 12V do cewki.
• Ciągłość styków NO (30 i 87) po podaniu napięcia: Ciągłość obwodu (brzęczyk lub niska rezystancja).
• Ciągłość styków NC (30 i 87a) po podaniu napięcia: Brak ciągłości ("OL" lub "1").

Lista kontrolna awarii: Kiedy bez wahania musisz kupić nowy przekaźnik?

Jeśli którykolwiek z poniższych punktów ma zastosowanie do Twojego przekaźnika, niestety oznacza to, że jest on uszkodzony i wymaga wymiany:

• Odczyt "OL" lub "1" na cewce (piny 85 i 86): Cewka jest przerwana, przekaźnik nie zadziała.
• Brak "kliknięcia" po podaniu napięcia na cewkę: Nawet jeśli rezystancja cewki jest prawidłowa, brak "kliknięcia" wskazuje na problem mechaniczny lub zablokowanie zwory.
• Ciągłość styków NO (30 i 87) w stanie spoczynku: Styki są sklejone lub zwarte, co może prowadzić do ciągłego zasilania obwodu.
• Brak ciągłości styków NO (30 i 87) po podaniu napięcia na cewkę: Styki nie zamykają się, mimo że cewka działa, co oznacza brak zasilania dla urządzenia.
• Brak ciągłości styków NC (30 i 87a) w stanie spoczynku: Styki są otwarte, mimo że powinny być zamknięte.
• Ciągłość styków NC (30 i 87a) po podaniu napięcia na cewkę: Styki nie otwierają się, mimo aktywacji cewki.
• Widoczne uszkodzenia: Nadpalona obudowa, skorodowane styki, topienie plastiku to zawsze sygnał do wymiany.

Najczęstsze błędy podczas diagnostyki i jak ich unikać

Nawet doświadczonym zdarzają się pomyłki. Oto najczęstsze błędy, które widuję podczas testowania przekaźników, i jak ich unikać:

• Niewłaściwe ustawienie multimetru: Pomiar rezystancji w trybie ciągłości lub odwrotnie da błędne wyniki. Zawsze upewnij się, że multimetr jest ustawiony na odpowiednią funkcję i zakres.
• Błędna identyfikacja pinów: Pomylenie pinów 85/86 z 30/87 to prosty sposób na błędną diagnozę. Zawsze sprawdzaj schemat na obudowie lub w instrukcji.
• Niezabezpieczenie obwodu przed zwarciem: Podłączanie zewnętrznego zasilania bez ostrożności może prowadzić do zwarcia. Używaj krokodylków i bądź precyzyjny.
• Brak odłączenia zasilania: Praca z podłączonym akumulatorem jest niebezpieczna i może uszkodzić elektronikę. Zawsze odłączaj klemę ujemną.
• Ignorowanie "kliknięcia": Brak dźwięku "kliknięcia" jest silnym sygnałem, nawet jeśli elektryczne pomiary cewki są poprawne.
• Brak testu dynamicznego: Sprawdzenie tylko rezystancji cewki to za mało. Styki robocze muszą być przetestowane w obu stanach (spoczynku i po aktywacji).

Co dalej? Wymiana przekaźnika i potwierdzenie naprawy

Jak dobrać odpowiedni zamiennik? Na co zwrócić uwagę?

Wybór odpowiedniego zamiennika jest równie ważny, jak prawidłowa diagnoza. Nie każdy przekaźnik jest taki sam. Zwróć uwagę na następujące parametry:

• Napięcie cewki: Najczęściej 12V w samochodach, ale upewnij się, że pasuje do Twojego systemu.
• Obciążalność prądowa styków: To kluczowy parametr, określający maksymalny prąd, jaki styki mogą bezpiecznie przewodzić. Zazwyczaj podawany w amperach (np. 20A, 30A, 40A). Musi być równy lub wyższy niż oryginalny.
• Konfiguracja pinów: Sprawdź, czy potrzebujesz przekaźnika 4-pinowego (tylko NO) czy 5-pinowego (NO i NC).
• Typ styków: Czy jest to przekaźnik normalnie otwarty (NO), normalnie zamknięty (NC) czy przełączny (NO/NC).
• Dodatkowe funkcje: Niektóre przekaźniki mają wbudowane diody gaszące lub rezystory. Jeśli oryginalny miał taką funkcję, zamiennik również powinien ją posiadać.

Przeczytaj również: Diagnoza czujnika ABS multimetrem: Samodzielnie rozwiąż problem!

Instalacja nowego przekaźnika i finalne sprawdzenie obwodu

Po zakupie odpowiedniego zamiennika, instalacja jest zazwyczaj prosta. Wystarczy włożyć nowy przekaźnik w miejsce starego, upewniając się, że piny są prawidłowo dopasowane do gniazda. Następnie podłącz ponownie zasilanie główne (np. klemę akumulatora w samochodzie). Na koniec, przeprowadź finalne sprawdzenie obwodu, który był niesprawny. Jeśli naprawiałeś pompę paliwa, uruchom silnik i upewnij się, że pracuje prawidłowo. Jeśli były to światła, sprawdź, czy świecą. Sukces! Samodzielna diagnostyka i wymiana przekaźnika to satysfakcjonujące doświadczenie, które pozwala lepiej zrozumieć działanie Twojego urządzenia.
