Pomiar prądu elektrycznego to jedna z podstawowych czynności w pracy każdego elektryka, elektronika czy hobbysty. Kluczem do bezpieczeństwa i uzyskania wiarygodnych wyników jest jednak zrozumienie jednej, fundamentalnej zasady: amperomierz zawsze podłącza się szeregowo. W tym artykule, jako Cyprian Baran, pokażę Ci krok po kroku, dlaczego ta zasada jest tak ważna, jak prawidłowo wykonać pomiar i co grozi w przypadku popełnienia błędu.
Amperomierz zawsze szeregowo klucz do bezpiecznego pomiaru prądu i uniknięcia zwarcia
- Amperomierz należy zawsze podłączać szeregowo w obwodzie, aby cały mierzony prąd przez niego przepływał.
- Kluczową cechą amperomierza jest jego bardzo mały opór wewnętrzny, który pozwala na dokładny pomiar bez wpływu na obwód.
- Błędne podłączenie amperomierza równolegle do elementu obwodu spowoduje zwarcie i może uszkodzić miernik lub źródło zasilania.
- Zawsze rozpoczynaj pomiar od najwyższego zakresu prądowego, stopniowo go zmniejszając dla precyzyjnego odczytu.
- W przypadku prądu stałego (DC) kluczowa jest prawidłowa polaryzacja.
- Amperomierze cęgowe oferują bezpieczny i bezinwazyjny pomiar prądu bez przerywania obwodu.
Zrozumienie roli amperomierza: Czym jest i co tak naprawdę mierzy?
Amperomierz to urządzenie służące do pomiaru natężenia prądu elektrycznego, czyli liczby elektronów przepływających przez dany punkt obwodu w jednostce czasu. Mówiąc prościej, mierzy on „ilość” prądu. Fundamentalną cechą każdego amperomierza jest jego bardzo mały opór wewnętrzny. Jest to kluczowe, ponieważ aby miernik nie zakłócał mierzonego obwodu, prąd musi przez niego przepływać swobodnie, bez znaczącego spadku napięcia. Gdyby amperomierz miał duży opór, sam w sobie stałby się przeszkodą, zmieniając wartość prądu, który miałby zmierzyć.
Jedna zasada, o której musisz pamiętać: Podstawy bezpiecznego pomiaru prądu
Niezależnie od tego, czy pracujesz z elektroniką, instalacjami domowymi czy fotowoltaiką, musisz zapamiętać jedną, nadrzędną zasadę: amperomierz zawsze podłącza się szeregowo z elementem, przez który płynie mierzony prąd. Co to oznacza w praktyce? Musisz przerwać obwód w miejscu, gdzie chcesz zmierzyć prąd, a następnie wpiąć miernik w to miejsce. W ten sposób cały prąd, który przepływałby przez ten fragment obwodu, zostanie skierowany przez amperomierz, umożliwiając jego pomiar.
Jak krok po kroku prawidłowo włączyć amperomierz w obwód?
Prawidłowe podłączenie amperomierza to podstawa. Oto instrukcja, która pomoże Ci uniknąć błędów i zapewni bezpieczeństwo.
Krok 1: Przygotowanie i środki ostrożności Twoja checklista bezpieczeństwa
Zanim zaczniesz, upewnij się, że masz wszystko pod kontrolą. Bezpieczeństwo jest najważniejsze!- Odłącz zasilanie: Zawsze, ale to zawsze, odłącz zasilanie od obwodu, zanim zaczniesz w nim grzebać. To absolutna podstawa.
- Sprawdź przewody pomiarowe: Upewnij się, że są w dobrym stanie, bez uszkodzeń izolacji.
- Użyj rękawic ochronnych: Szczególnie przy wyższych napięciach i prądach, rękawice izolacyjne mogą uratować życie.
- Wybierz odpowiedni miernik: Upewnij się, że Twój multimetr ma funkcję amperomierza i jest przystosowany do zakresu prądów, które zamierzasz mierzyć.
Krok 2: Identyfikacja miejsca pomiaru gdzie przerwać obwód?
Musisz dokładnie wiedzieć, gdzie chcesz zmierzyć prąd. Jeśli chcesz zmierzyć prąd płynący przez żarówkę, musisz przerwać obwód w dowolnym miejscu na drodze prądu do lub od tej żarówki. Pamiętaj, że prąd płynący przez każdy element szeregowo połączonego obwodu jest taki sam. Wybierz punkt, który jest łatwo dostępny i bezpieczny do przerwania.

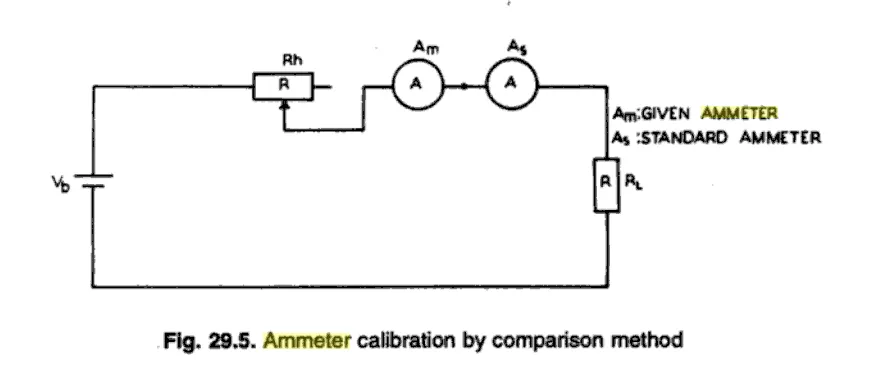

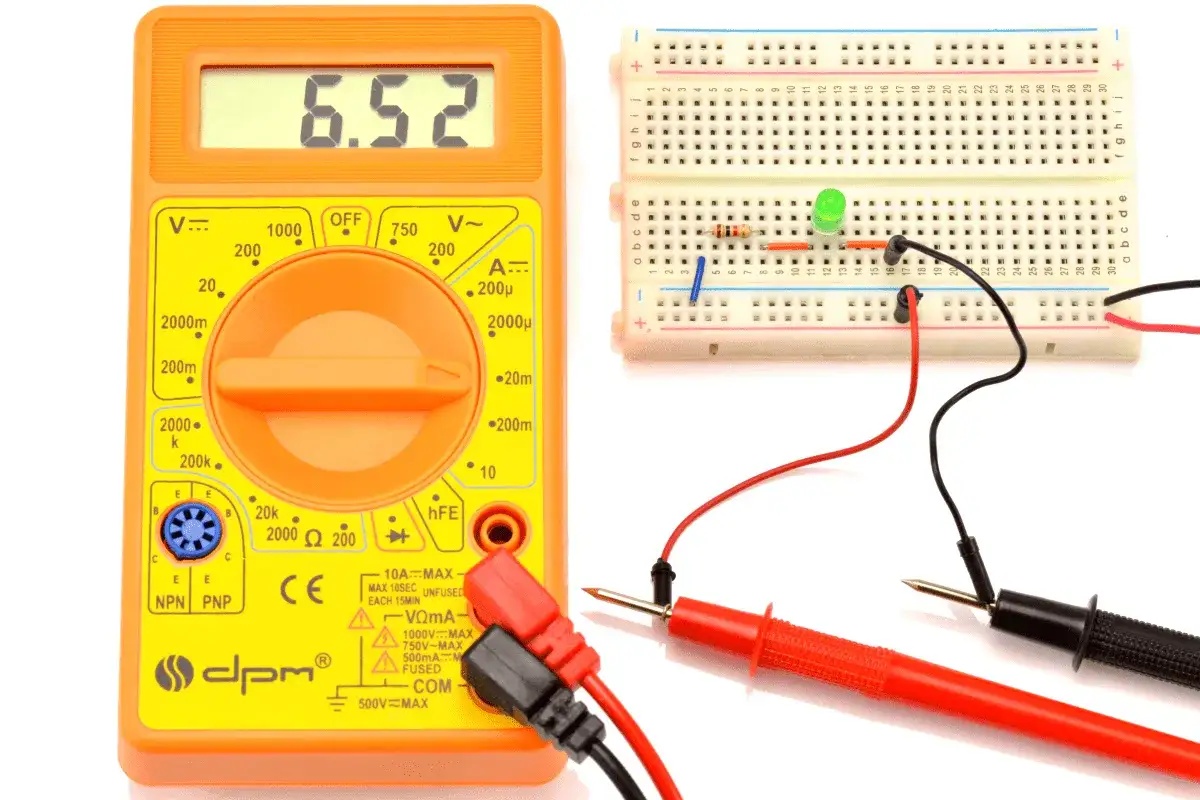

Krok 3: Szeregowe wpięcie miernika praktyczny schemat połączeń
Gdy już zidentyfikujesz miejsce, w którym chcesz dokonać pomiaru, odłącz jeden z przewodów zasilających od elementu (np. żarówki) lub po prostu rozetnij przewód w wybranym miejscu (jeśli to testowy obwód). Następnie podłącz jedną sondę amperomierza do punktu, z którego odłączyłeś przewód (lub do jednego końca rozciętego przewodu), a drugą sondę do przewodu, który został odłączony (lub do drugiego końca rozciętego przewodu). W ten sposób amperomierz staje się integralną częścią obwodu, a cały prąd przepływa przez niego.
Krok 4: Ustawienie miernika jak dobrać właściwy zakres i rodzaj prądu (AC/DC)?
- Wybierz rodzaj prądu: Zdecyduj, czy mierzysz prąd stały (DC, np. z baterii, akumulatora, paneli fotowoltaicznych) czy zmienny (AC, np. z gniazdka sieciowego). Na mierniku znajdziesz odpowiednie oznaczenia (A~ dla AC, A- dla DC).
- Ustaw najwyższy zakres: Zawsze zaczynaj od najwyższego dostępnego zakresu prądowego na mierniku (np. 10A lub 20A). To chroni miernik przed uszkodzeniem, jeśli prąd okaże się wyższy, niż się spodziewałeś.
- Podłącz sondy: Czerwony przewód pomiarowy podłącz do gniazda oznaczonego literą „A” (lub „mA”/„uA” dla mniejszych prądów), a czarny przewód do gniazda „COM”.
- Włącz zasilanie: Dopiero teraz możesz włączyć zasilanie do obwodu.
- Odczytaj i dostosuj: Odczytaj wartość. Jeśli jest bardzo niska i chcesz uzyskać dokładniejszy pomiar, stopniowo zmniejszaj zakres pomiarowy, aż uzyskasz stabilny i czytelny wynik. Nigdy nie zmniejszaj zakresu, jeśli odczyt jest bliski maksymalnej wartości aktualnego zakresu!
- Polaryzacja (dla DC): Przy pomiarze prądu stałego (DC) zwróć uwagę na polaryzację. Czerwona sonda (+) powinna być podłączona do punktu o wyższym potencjale (bliżej plusa źródła zasilania), a czarna sonda (-) do punktu o niższym potencjale (bliżej minusa). Jeśli podłączysz odwrotnie, miernik wskaże wartość ujemną, co nie jest błędem, ale informacją o kierunku przepływu prądu.
Najczęstszy i najgroźniejszy błąd: Co się stanie, gdy podłączysz amperomierz równolegle?
To jest moment, w którym muszę Cię ostrzec. Podłączenie amperomierza równolegle do elementu obwodu to najczęstszy i najbardziej niebezpieczny błąd, jaki można popełnić. Pamiętasz, co mówiłem o bardzo małym oporze wewnętrznym amperomierza? To właśnie tutaj staje się to krytyczne.
Dlaczego połączenie równoległe to gwarancja zwarcia? Analiza zjawiska
Gdy podłączysz amperomierz równolegle do elementu obwodu (np. żarówki), tworzysz dla prądu alternatywną ścieżkę. Ponieważ amperomierz ma znikomy opór wewnętrzny, prąd, zamiast płynąć przez element o znacznie większym oporze, wybierze drogę o najmniejszym oporze czyli przez amperomierz. Dochodzi wtedy do zwarcia. Cały prąd zasilający obwód popłynie przez miernik, omijając odbiornik. To tak, jakbyś połączył plus i minus źródła zasilania niemal bezpośrednio.
Potencjalne skutki pomyłki: Od spalonego bezpiecznika po uszkodzenie sprzętu
Konsekwencje takiego błędu mogą być bardzo poważne:
- Przepalenie bezpiecznika w mierniku: To najczęstszy i najmniej groźny scenariusz. Wiele multimetrów ma wbudowane bezpieczniki, które chronią urządzenie przed zbyt dużym prądem.
- Uszkodzenie amperomierza: Jeśli bezpiecznik nie zadziała wystarczająco szybko lub prąd będzie ekstremalnie wysoki, miernik może zostać trwale uszkodzony, a nawet stopić się.
- Uszkodzenie źródła zasilania: W skrajnych przypadkach, zwarcie może przeciążyć i uszkodzić źródło zasilania (np. zasilacz, akumulator, a nawet instalację domową).
- Iskrzenie, dym, pożar: Duże prądy zwarciowe generują ogromne ilości ciepła, co może prowadzić do iskrzenia, wydzielania dymu, a nawet pożaru.
Jak rozpoznać, że amperomierz został podłączony nieprawidłowo?
Są pewne sygnały, które powinny zapalić Ci czerwoną lampkę:
- Brak odczytu lub odczyt "OL" (Over Load): Może wskazywać na przepalony bezpiecznik w mierniku lub zbyt duży prąd.
- Przepalony bezpiecznik w mierniku: Jeśli miernik nagle przestaje działać w trybie amperomierza, sprawdź bezpiecznik.
- Dym, iskrzenie, dziwny zapach: To ewidentne oznaki poważnego problemu. Natychmiast odłącz zasilanie!
- Uszkodzenie miernika: Fizyczne uszkodzenie obudowy, stopienie plastiku.
- Brak działania odbiornika: Jeśli element, przez który miał płynąć prąd, przestaje działać (np. żarówka gaśnie), a miernik jest podłączony równolegle, to znak zwarcia.
Pomiar prądu w specyficznych zastosowaniach: Fotowoltaika i instalacja domowa
Pamiętaj, że zasada szeregowego podłączenia dotyczy większości sytuacji, ale w niektórych przypadkach musimy być szczególnie ostrożni lub zastosować inne metody.
Jak bezpiecznie zmierzyć prąd stały (DC) w systemie fotowoltaicznym?
Systemy fotowoltaiczne generują prąd stały (DC), często o wysokim napięciu i znacznym natężeniu. Pomiar prądu w takiej instalacji wymaga szczególnej ostrożności. Zasada szeregowego podłączenia pozostaje ta sama musisz przerwać obwód i wpiąć miernik. Kluczowe jest jednak, aby miernik był przystosowany do pomiaru prądów DC o odpowiednim zakresie i abyś zachował prawidłową polaryzację. Zawsze zaczynaj od najwyższego zakresu pomiarowego. Ze względu na wysokie prądy i napięcia, w fotowoltaice często stosuje się bezpieczniejsze i wygodniejsze amperomierze cęgowe, o których za chwilę.Czy można zmierzyć prąd w gniazdku? Wyjaśniamy, dlaczego to zły pomysł

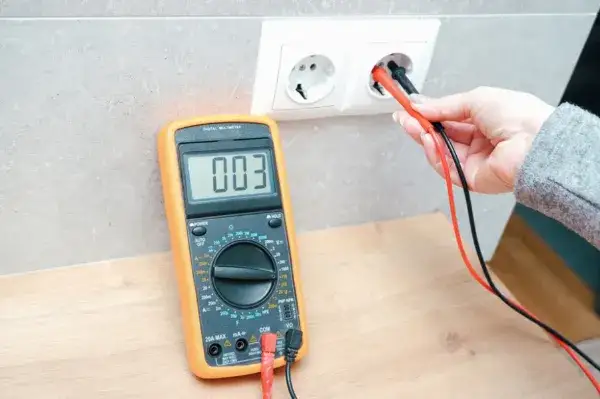

Absolutnie nie próbuj mierzyć prądu w gniazdku za pomocą standardowego amperomierza, wkładając sondy do otworów gniazdka! Gniazdko jest źródłem napięcia, a nie obwodem, który można przerwać. Włożenie sond amperomierza do gniazdka spowoduje natychmiastowe zwarcie, ponieważ amperomierz ma bardzo mały opór wewnętrzny. Skutki będą identyczne jak w przypadku podłączenia równoległego przepalenie bezpieczników (w mierniku i/lub w instalacji domowej), uszkodzenie miernika, a nawet zagrożenie dla Twojego zdrowia i życia. Aby zmierzyć prąd pobierany przez urządzenie z gniazdka, musiałbyś przerwać przewód zasilający to urządzenie i wpiąć amperomierz szeregowo, co jest niepraktyczne i niebezpieczne. W tym celu lepiej użyć miernika cęgowego lub specjalnego adaptera do gniazdek.

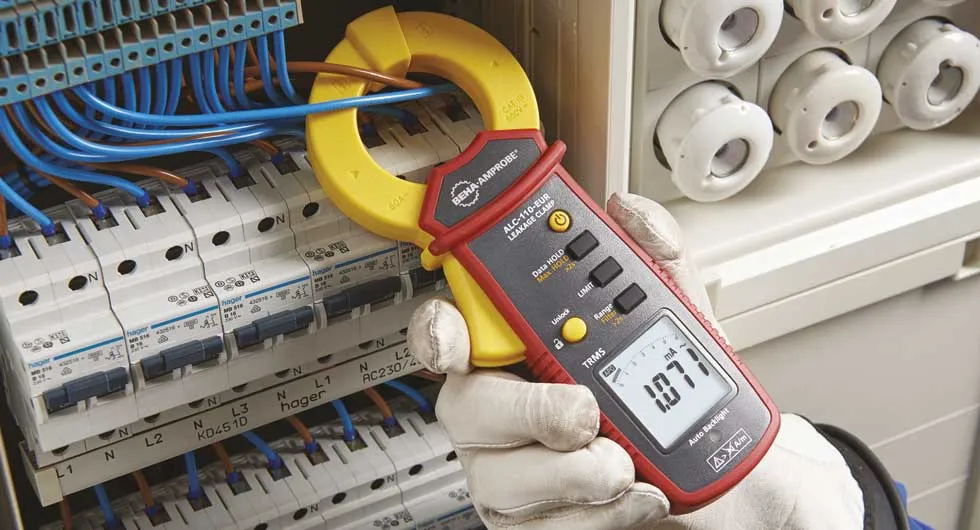

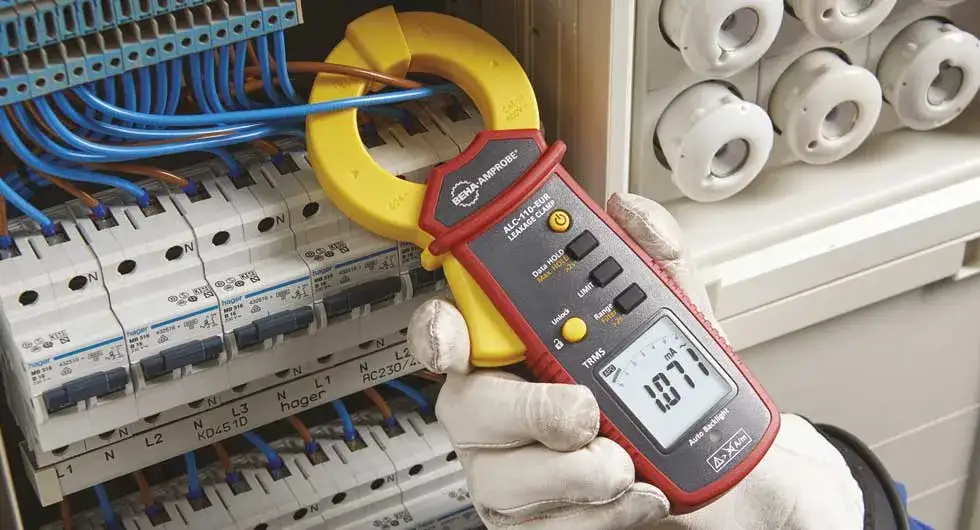

Amperomierz cęgowy: Kiedy warto wybrać pomiar bezinwazyjny?
Wspomniałem już o amperomierzach cęgowych, i to jest właśnie ten moment, żeby o nich opowiedzieć. Amperomierze cęgowe to fantastyczne narzędzia, które pozwalają na pomiar prądu bez przerywania obwodu. Działają na zasadzie indukcji elektromagnetycznej cęgi miernika obejmują pojedynczy przewód, przez który płynie prąd, a miernik wykrywa pole magnetyczne generowane przez ten prąd i przelicza je na wartość natężenia. Jest to metoda znacznie bezpieczniejsza i wygodniejsza, zwłaszcza przy pomiarach wysokich prądów (np. w instalacjach fotowoltaicznych, silnikach, dużych odbiornikach) lub w sytuacjach, gdy nie można lub nie chce się przerywać obwodu. Gorąco polecam je do profesjonalnych zastosowań.
Weryfikacja połączenia: Skąd mieć 100% pewności, że amperomierz jest włączony prawidłowo?
Nawet doświadczonym zdarzają się pomyłki. Oto jak możesz sprawdzić, czy wszystko jest w porządku.
Proste sygnały wskazujące na poprawne działanie układu
- Stabilny, sensowny odczyt: Jeśli miernik pokazuje stabilną wartość, która wydaje się logiczna dla danego obwodu (np. kilka amperów dla żarówki, kilkaset miliamperów dla małego urządzenia), to dobry znak.
- Brak niepokojących dźwięków czy zapachów: Cisza i brak dymu to zawsze dobry sygnał.
- Działanie odbiornika: Jeśli element, przez który mierzysz prąd, działa normalnie (np. żarówka świeci z pełną mocą), to znaczy, że obwód nie został zakłócony przez miernik.
- Miernik nie nagrzewa się nadmiernie: Lekkie nagrzewanie przy wysokich prądach jest normalne, ale nadmierne ciepło to sygnał ostrzegawczy.
Przeczytaj również: Woltomierz w samochodzie: DIY montaż i co mówi o Twoim aucie?
Co zrobić, gdy miernik pokazuje zero lub niestandardowe wartości?
Jeśli odczyt jest zerowy, migający lub zupełnie niezrozumiały, nie panikuj. Oto co możesz sprawdzić:
- Sprawdź połączenia: Upewnij się, że sondy są prawidłowo wpięte do miernika (gniazdo "A" i "COM") oraz że połączenie w obwodzie jest solidne i nie ma przerw.
- Sprawdź zakres pomiarowy: Czy ustawiłeś odpowiedni zakres? Czy nie jest on zbyt wysoki lub zbyt niski?
- Sprawdź rodzaj prądu (AC/DC): Czy miernik jest ustawiony na właściwy rodzaj prądu (AC dla zmiennego, DC dla stałego)?
- Sprawdź bezpiecznik w mierniku: Jeśli miernik ma opcję testu ciągłości (brzęczyk), możesz spróbować sprawdzić ciągłość w trybie amperomierza. Jeśli nie ma, otwórz miernik i sprawdź wizualnie bezpiecznik.
- Sprawdź zasilanie obwodu: Upewnij się, że obwód, w którym mierzysz prąd, jest faktycznie zasilany i działa.
- Upewnij się, że obwód jest zamknięty: Prąd musi mieć kompletną ścieżkę do przepływu.
Podsumowanie kluczowych zasad Twoja ściągawka na przyszłość
Zapamiętaj te punkty, a unikniesz większości problemów z pomiarem prądu:
- Zawsze szeregowo: Amperomierz podłączaj zawsze szeregowo z obciążeniem.
- Nigdy równolegle: Podłączenie równoległe to zwarcie i potencjalne uszkodzenia.
- Odłącz zasilanie: Zawsze odłączaj zasilanie przed wpięciem miernika w obwód.
- Najwyższy zakres: Zaczynaj pomiar od najwyższego zakresu prądowego.
- Właściwy rodzaj prądu: Upewnij się, że miernik jest ustawiony na AC lub DC.
- Polaryzacja DC: Przy prądzie stałym zwróć uwagę na prawidłową polaryzację.
- Amperomierz cęgowy: Rozważ jego użycie dla bezpieczeństwa i wygody, zwłaszcza przy wysokich prądach.
