Woltomierz w samochodzie: DIY montaż i co mówi o Twoim aucie?

W dzisiejszych czasach, kiedy samochody są coraz bardziej zaawansowane technologicznie, kontrola nad ich układem elektrycznym staje się kluczowa. Ten praktyczny przewodnik krok po kroku pokaże Ci, jak samodzielnie i bezpiecznie zainstalować woltomierz w samochodzie, niezależnie od Twojego poziomu doświadczenia. Dzięki niemu zyskasz pełną kontrolę nad stanem akumulatora i alternatora, zapobiegając niespodziewanym awariom i ciesząc się spokojną jazdą.

Co powie Ci woltomierz o zdrowiu Twojego akumulatora i alternatora?

Woltomierz to nic innego jak cyfrowy lub analogowy wskaźnik napięcia w instalacji elektrycznej Twojego samochodu. Z mojego doświadczenia wiem, że to małe urządzenie dostarcza kluczowych informacji o stanie akumulatora i alternatora, które są sercem i płucami układu elektrycznego pojazdu. Pozwala na bieżąco monitorować efektywność systemu ładowania, a także ogólny stan zdrowia baterii. Dzięki niemu możesz w porę zauważyć, że coś zaczyna szwankować, zanim dojdzie do poważnej awarii.

Jakie są pierwsze sygnały ostrzegawcze, które wyłapie woltomierz?

Odczyty woltomierza mogą być prawdziwym systemem wczesnego ostrzegania. Oto kilka scenariuszy, które powinny wzbudzić Twoją czujność:

• Niski poziom naładowania akumulatora: Jeśli na wyłączonym silniku woltomierz pokazuje wartości poniżej 12,4V, to znak, że akumulator jest niedoładowany i wymaga uwagi. Długotrwałe utrzymywanie się takiego stanu może prowadzić do jego zasiarczenia i szybszego zużycia.
• Problemy z wydajnością ładowania alternatora: Kiedy silnik pracuje, prawidłowe napięcie ładowania powinno mieścić się w zakresie 13,8V - 14,5V. Jeśli woltomierz wskazuje wartości niższe lub znacznie wyższe, może to świadczyć o awarii alternatora lub regulatora napięcia, co w konsekwencji doprowadzi do rozładowania akumulatora lub uszkodzenia elektroniki.
• Nadmierny spadek napięcia podczas uruchamiania silnika: Podczas rozruchu napięcie zawsze nieco spada, ale jeśli spadek jest zbyt duży (poniżej 10V), może to wskazywać na słaby akumulator, problemy z rozrusznikiem lub luźne połączenia. To sygnał, że zbliża się moment, w którym samochód po prostu nie odpali.

Wybór idealnego woltomierza: Na co zwrócić uwagę przed zakupem?

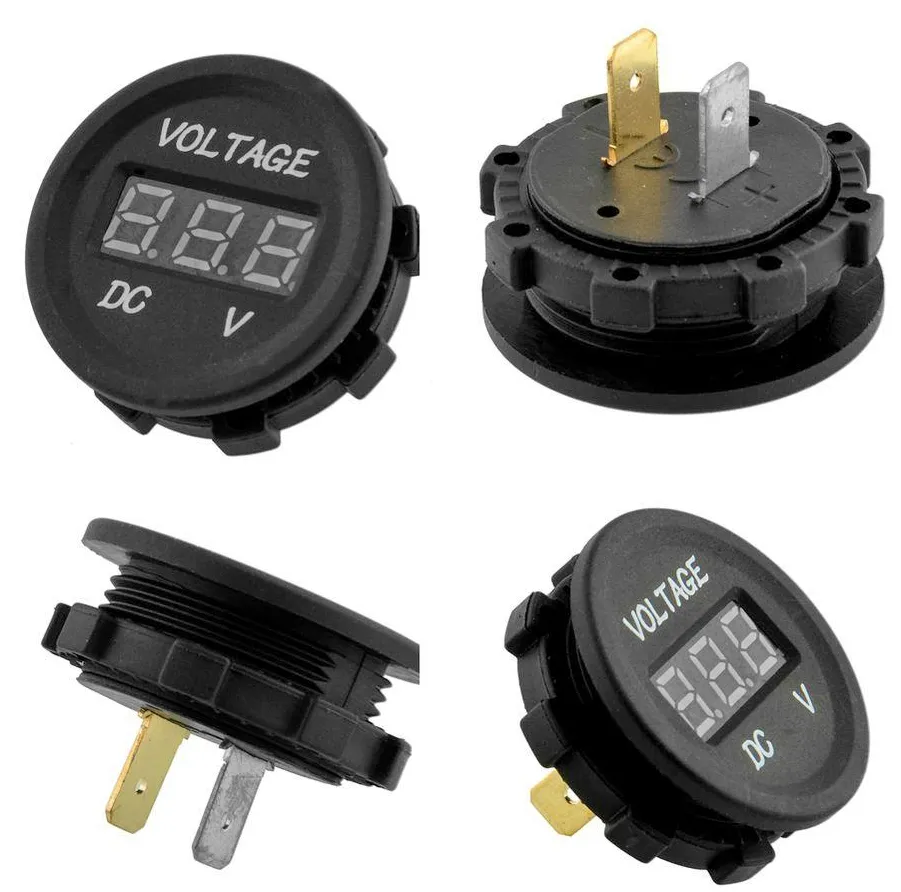

Na rynku dostępnych jest wiele typów woltomierzy, a wybór odpowiedniego zależy od Twoich potrzeb i preferencji. Najczęściej spotykane to cyfrowe woltomierze panelowe (do wbudowania w deskę rozdzielczą), modele wpinane do gniazda zapalniczki (często zintegrowane z ładowarką USB) oraz rzadziej spotykane w nowszych projektach wskaźniki analogowe. Osobiście polecam cyfrowe, ze względu na precyzję i czytelność. Przy wyborze warto wziąć pod uwagę kilka kluczowych czynników:

• Dokładność: Upewnij się, że woltomierz oferuje wystarczającą dokładność pomiaru, aby jego wskazania były wiarygodne.
• Rodzaj wyświetlacza: Cyfrowe wyświetlacze są zazwyczaj łatwiejsze do odczytania, zwłaszcza w różnych warunkach oświetleniowych. Zwróć uwagę na kolor i jasność podświetlenia.
• Łatwość instalacji: Jeśli zależy Ci na prostocie, woltomierz do gniazda zapalniczki będzie najlepszy. Jeśli szukasz czegoś bardziej estetycznego, przygotuj się na nieco bardziej skomplikowany montaż.
• Dodatkowe funkcje: Niektóre woltomierze oferują dodatkowe porty ładowania USB, termometry, a nawet funkcje monitorowania temperatury akumulatora. Zastanów się, czy potrzebujesz takich udogodnień.
• Estetyka i rozmiar: Wybierz model, który będzie pasował do wnętrza Twojego samochodu i nie będzie przeszkadzał w codziennym użytkowaniu.

Przygotowania i zasady bezpieczeństwa przed montażem woltomierza

Lista niezbędnych narzędzi i materiałów sprawdź, czy masz wszystko

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. To podstawa bezpiecznej i efektywnej instalacji:

• Próbnik napięcia (multimetr): Absolutnie niezbędny do weryfikacji punktów zasilania i masy.
• Ściągacz izolacji: Do precyzyjnego i bezpiecznego usuwania izolacji z przewodów.
• Zaciskarka do konektorów: Jeśli będziesz używać konektorów do połączeń.
• Konektory: Różnego rodzaju, w zależności od wybranej metody podłączenia.
• "Szybkozłączki" (opcjonalnie): Mogą ułatwić niektóre połączenia, ale osobiście polecam lutowanie lub zaciskanie konektorów dla trwalszego efektu.
• Opaski zaciskowe (trytytki): Niezastąpione do estetycznego i bezpiecznego ułożenia przewodów.
• Klucze (płaskie lub nasadowe): Jeśli planujesz podłączenie bezpośrednio do akumulatora.
• Adapter typu "bypass" (tzw. złodziejka prądu): Kluczowy element przy podłączaniu do skrzynki bezpieczników.
• Dodatkowy przewód elektryczny: O odpowiednim przekroju, jeśli woltomierz nie ma wystarczająco długich przewodów.
• Taśma izolacyjna lub koszulki termokurczliwe: Do zabezpieczenia połączeń.

Zasada numer jeden: Jak i dlaczego należy odłączyć akumulator przed pracą?

Zawsze powtarzam moim klientom: bezpieczeństwo przede wszystkim! Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej samochodu, bezwzględnie należy odłączyć ujemną klemę akumulatora. Dlaczego to takie ważne? Po pierwsze, zapobiega zwarciom, które mogą uszkodzić elektronikę pojazdu, a nawet spowodować pożar. Po drugie, chroni Cię przed porażeniem prądem. To prosty krok, który zajmuje chwilę, a może zaoszczędzić wiele problemów i niebezpieczeństw. Po prostu odkręć nakrętkę na ujemnej klemie (zazwyczaj oznaczona znakiem minus "-") i zdejmij ją z akumulatora.

Gdzie szukać punktów podłączenia? Krótki przegląd instalacji elektrycznej w typowym aucie

W typowym samochodzie masz kilka opcji, jeśli chodzi o podłączenie woltomierza. Najpopularniejsze punkty to gniazdo zapalniczki, skrzynka bezpieczników oraz bezpośrednie klemy akumulatora. Każda z tych metod ma swoje zalety i wady, o czym opowiem szczegółowo w dalszej części. Ważne jest, aby zrozumieć koncepcję "zasilania po stacyjce" to znaczy, że woltomierz będzie aktywny tylko wtedy, gdy kluczyk jest w pozycji zapłonu. Dzięki temu unikniesz rozładowania akumulatora, gdy samochód stoi nieużywany.

Metoda 1: Szybkie podłączenie woltomierza do gniazda zapalniczki

Kiedy ta metoda jest dla Ciebie najlepszym rozwiązaniem?

Podłączenie woltomierza do gniazda zapalniczki to moim zdaniem najprostsze i najbardziej bezinwazyjne rozwiązanie. Jest idealne dla użytkowników z minimalnym doświadczeniem technicznym, którzy nie chcą ingerować w instalację elektryczną pojazdu. To także świetna opcja, jeśli szukasz tymczasowego rozwiązania lub po prostu chcesz szybko sprawdzić napięcie bez większego wysiłku. Nie wymaga żadnych narzędzi poza samym woltomierzem i gniazdem zapalniczki.

Jakie woltomierze są dedykowane do tego typu montażu?

Do tego typu instalacji przeznaczone są specjalne woltomierze typu "plug-and-play". Są to zazwyczaj kompaktowe urządzenia, które po prostu wkłada się do gniazda zapalniczki. Co więcej, wiele z nich jest zintegrowanych z portami ładowania USB, co czyni je jeszcze bardziej praktycznymi. W ten sposób zyskujesz nie tylko monitorowanie napięcia, ale także dodatkowe źródło zasilania dla swoich urządzeń mobilnych.

Plusy i minusy pomiaru z gniazda zapalniczki czy jest wystarczająco dokładny?

Jak każda metoda, podłączenie do gniazda zapalniczki ma swoje zalety i wady:

Metoda 2: Podłączenie do skrzynki bezpieczników dla estetyki i funkcjonalności

Dlaczego to najpopularniejszy wybór wśród entuzjastów motoryzacji?

Podłączenie woltomierza do skrzynki bezpieczników to moim zdaniem złoty środek. Jest to najpopularniejszy wybór wśród entuzjastów motoryzacji, i nie bez powodu. Pozwala na estetyczne ukrycie przewodów, co daje profesjonalny efekt. Co najważniejsze, umożliwia podłączenie woltomierza "po stacyjce", co oznacza, że urządzenie będzie aktywne tylko po włączeniu zapłonu. To zapobiega rozładowaniu akumulatora na postoju i jest znacznie bardziej funkcjonalne niż stałe zasilanie. Instalacja jest stosunkowo czysta i nie wymaga bezpośredniej ingerencji w główne przewody akumulatora.

Krok 1: Jak bezpiecznie zlokalizować i otworzyć skrzynkę bezpieczników?

1. Odłącz akumulator: Zgodnie z zasadą numer jeden, zacznij od odłączenia ujemnej klemy akumulatora.
2. Zlokalizuj skrzynkę: W większości samochodów znajdziesz ją pod deską rozdzielczą (często po stronie kierowcy lub pasażera), w komorze silnika lub w panelu bocznym deski rozdzielczej. Najlepiej zajrzyj do instrukcji obsługi swojego samochodu tam znajdziesz dokładną lokalizację i schemat bezpieczników.
3. Otwórz skrzynkę: Zazwyczaj skrzynka jest zabezpieczona zatrzaskami lub śrubami. Otwórz ją ostrożnie, aby nie uszkodzić plastikowych elementów.

Krok 2: Jak znaleźć idealny bezpiecznik, czyli zasilanie "po stacyjce"?

1. Sprawdź instrukcję: Ponownie, instrukcja obsługi to Twój najlepszy przyjaciel. Poszukaj schematu bezpieczników i zidentyfikuj te, które zasilają obwody aktywne tylko po włączeniu zapłonu. Popularne obwody to radio, gniazdo zapalniczki (jeśli nie jest stałe), elektryczne szyby, wycieraczki.
2. Użyj multimetru/próbnika napięcia: Z podłączonym akumulatorem (ale bez włączonego zapłonu), sprawdź napięcie na obu stronach każdego bezpiecznika. Następnie włącz zapłon i sprawdź ponownie. Szukamy bezpiecznika, na którym napięcie pojawi się dopiero po przekręceniu kluczyka.
3. Wybierz bezpiecznik o niskim priorytecie: Unikaj krytycznych obwodów bezpieczeństwa, takich jak ABS, poduszki powietrzne, sterowanie silnikiem. Wybierz bezpiecznik od mniej ważnego elementu, np. radia czy gniazda zapalniczki (jeśli jest "po stacyjce"). Upewnij się, że obwód, do którego się podłączasz, ma wystarczającą rezerwę mocy.

Krok 3: Wykorzystanie adaptera "bypass" (złodziejki prądu) instrukcja montażu

1. Odłącz akumulator: Pamiętaj o bezpieczeństwie!
2. Wyjmij wybrany bezpiecznik: Ostrożnie wyjmij bezpiecznik z gniazda, które wybrałeś w kroku 2.
3. Włóż adapter "bypass": Adapter "bypass" (złodziejka prądu) ma dwa gniazda na bezpieczniki. W jedno gniazdo włóż oryginalny bezpiecznik, który właśnie wyjąłeś. W drugie gniazdo włóż bezpiecznik o odpowiedniej wartości dla Twojego woltomierza (zazwyczaj 1-3A wystarczy).
4. Podłącz przewód woltomierza: Przewód dodatni (czerwony) woltomierza podłącz do przewodu wychodzącego z adaptera "bypass". Zazwyczaj adapter ma już odpowiednie złącze.
5. Włóż adapter do skrzynki: Wepnij cały adapter "bypass" w miejsce, z którego wyjąłeś oryginalny bezpiecznik.

Dzięki adapterowi "bypass" dodajesz nowy obwód dla woltomierza, nie naruszając oryginalnej instalacji i zachowując ochronę bezpiecznikami dla obu obwodów.

Prowadzenie i ukrywanie przewodów dla profesjonalnego efektu

Aby instalacja wyglądała profesjonalnie i była bezpieczna, estetyczne prowadzenie przewodów jest kluczowe. Staraj się wykorzystać istniejące kanały kablowe w desce rozdzielczej, pod wykładziną lub za elementami wykończenia wnętrza. Używaj opasek zaciskowych (trytytek) do mocowania przewodów, aby nie zwisały swobodnie i nie przeszkadzały w prowadzeniu pojazdu. Unikaj miejsc, gdzie przewody mogłyby być narażone na przetarcia, wysokie temperatury lub wilgoć.

Gdzie podłączyć masę (przewód ujemny)? Sprawdzone punkty

Przewód ujemny (czarny) woltomierza należy podłączyć do masy pojazdu. W kabinie samochodu znajdziesz wiele odpowiednich punktów uziemienia. Szukaj istniejących metalowych śrub, które są wkręcone bezpośrednio w podwozie lub inne metalowe elementy karoserii. Upewnij się, że połączenie jest solidne i czyste (bez rdzy czy farby), aby zapewnić dobry kontakt elektryczny. Dobrym przykładem są śruby mocujące elementy deski rozdzielczej, konsoli środkowej lub progu.

Metoda 3: Podłączenie woltomierza bezpośrednio do akumulatora dla precyzji

W jakich sytuacjach warto zdecydować się na ten typ instalacji?

Bezpośrednie podłączenie woltomierza do akumulatora to metoda, którą polecam, gdy wymagana jest maksymalna dokładność monitorowania stanu akumulatora, szczególnie napięcia spoczynkowego. Jest to również dobra opcja, gdy inne metody (gniazdo zapalniczki, skrzynka bezpieczników) nie są wykonalne lub nie zapewniają pożądanego zasilania "po stacyjce" (choć w tym przypadku trzeba będzie zastosować dodatkowy przełącznik). Ta metoda jest często wybierana przez osoby, które chcą mieć pełną kontrolę nad swoim systemem ładowania, niezależnie od ewentualnych spadków napięcia w instalacji wewnętrznej.

Jak bezpiecznie przeprowadzić przewody z komory silnika do kabiny?

1. Odłącz akumulator: To już standard!
2. Znajdź przepust: W większości samochodów istnieją fabryczne przepusty w grodzi silnikowej (ścianie oddzielającej komorę silnika od kabiny), przez które można poprowadzić przewody. Często są to gumowe zaślepki, przez które przechodzą inne wiązki kabli (np. do sprzęgła, hamulca).
3. Użyj istniejącego otworu: Jeśli znajdziesz wolne miejsce w istniejącym przepuście, możesz ostrożnie przeciągnąć przez nie przewody. Upewnij się, że przewody są zabezpieczone przed przetarciem i uszczelnij otwór, aby woda i wilgoć nie dostawały się do kabiny.
4. Wiercenie nowego otworu (ostateczność): Jeśli nie ma innej możliwości, możesz wywiercić nowy otwór. Pamiętaj jednak, aby zrobić to w bezpiecznym miejscu, z dala od ważnych komponentów i przewodów. Po wywierceniu otworu, zawsze użyj gumowej przelotki, aby chronić przewody przed ostrymi krawędziami metalu, a następnie uszczelnij go silikonem.
5. Zabezpiecz przewody: Prowadź przewody wzdłuż istniejących wiązek, mocując je opaskami zaciskowymi. Chroń je przed ciepłem silnika, ruchomymi częściami i ostrymi krawędziami.

Prawidłowe podłączenie do klem o czym musisz pamiętać?

Po przeprowadzeniu przewodów do komory silnika, nadszedł czas na podłączenie ich do akumulatora. Zawsze podłączaj przewód dodatni (czerwony) do klemy dodatniej (+) akumulatora, a przewód ujemny (czarny) do klemy ujemnej (-) akumulatora lub do sprawdzonego punktu uziemienia na podwoziu samochodu. Upewnij się, że połączenia są czyste, solidne i dobrze dokręcone. Luźne połączenia mogą prowadzić do niestabilnych odczytów i problemów z zasilaniem. Pamiętaj, aby przed podłączeniem klem akumulatora, upewnić się, że wszystkie połączenia woltomierza są prawidłowe i zabezpieczone.

Konieczność stosowania dodatkowego bezpiecznika na przewodzie jak go dobrać?

Przy bezpośrednim podłączeniu do akumulatora, absolutnie konieczne jest zainstalowanie bezpiecznika liniowego na przewodzie dodatnim, jak najbliżej klemy akumulatora. Ten bezpiecznik jest Twoją polisą ubezpieczeniową chroni instalację przed zwarciem, które mogłoby doprowadzić do poważnych uszkodzeń, a nawet pożaru. Jak dobrać odpowiednią wartość bezpiecznika? Woltomierze pobierają bardzo mało prądu, więc bezpiecznik o wartości 1-3A będzie w zupełności wystarczający. Zawsze lepiej zastosować bezpiecznik o nieco niższej wartości niż zbyt wysokiej, aby zapewnić maksymalną ochronę.

Jak poprawnie interpretować wskazania woltomierza?

Napięcie spoczynkowe: Co oznacza wynik na wyłączonym silniku?

Napięcie spoczynkowe to odczyt woltomierza na całkowicie wyłączonym silniku, po kilku godzinach postoju (najlepiej rano). Jest to kluczowy wskaźnik stanu naładowania akumulatora. Idealny zakres dla dobrze naładowanego akumulatora to 12,4V - 12,8V. Jeśli Twój woltomierz pokazuje wartości poniżej 12,4V, oznacza to, że akumulator jest niedoładowany i wymaga doładowania. Wartości poniżej 12V to już sygnał alarmowy, wskazujący na głębokie rozładowanie lub poważne problemy z baterią.

Test rozruchu: Jaki spadek napięcia jest normalny, a co powinno zaniepokoić?

Obserwowanie woltomierza podczas uruchamiania silnika to doskonały test kondycji akumulatora i rozrusznika. Kiedy przekręcasz kluczyk, napięcie zawsze nieco spadnie, ponieważ rozrusznik pobiera dużą ilość prądu. Normalny spadek napięcia wynosi około 10V-11V. Jeśli woltomierz pokazuje spadek poniżej 10V, a zwłaszcza w okolice 9V lub niżej, to sygnał, że akumulator jest słaby, rozrusznik ma problem lub połączenia są luźne. Taki nadmierny spadek może oznaczać, że akumulator niedługo odmówi posłuszeństwa.

Napięcie ładowania: Jak sprawdzić, czy alternator pracuje prawidłowo?

Po uruchomieniu silnika, woltomierz powinien pokazać napięcie ładowania, które świadczy o pracy alternatora. Prawidłowy zakres napięcia ładowania to 13,8V - 14,5V. Jeśli woltomierz wskazuje wartości poniżej 13,8V, może to oznaczać, że alternator nie ładuje akumulatora prawidłowo, co w konsekwencji doprowadzi do jego rozładowania. Z kolei wartości powyżej 14,5V mogą wskazywać na problem z regulatorem napięcia w alternatorze, co grozi przeładowaniem akumulatora i uszkodzeniem elektroniki samochodu. W obu przypadkach wymagana jest diagnostyka.

Odczyty pod obciążeniem: Włącz światła i ogrzewanie co pokazują cyfry?

Najczęstsze błędy podczas montażu woltomierza i jak ich unikać

Problem: Woltomierz działa cały czas i rozładowuje akumulator gdzie tkwi błąd?

To jeden z najczęstszych problemów, z którymi się spotykam. Jeśli Twój woltomierz działa cały czas, nawet po wyłączeniu zapłonu i wyjęciu kluczyka, oznacza to, że nie został podłączony do obwodu "po stacyjce". Zamiast tego, podłączyłeś go do obwodu zasilanego stale. Aby to naprawić, musisz ponownie sprawdzić wybrany punkt w skrzynce bezpieczników za pomocą multimetru i znaleźć bezpiecznik, który jest aktywny tylko po przekręceniu kluczyka. Czasem wystarczy przełączyć adapter "bypass" do innego gniazda bezpiecznika. Pamiętaj, aby zawsze odłączyć akumulator przed każdą zmianą!

Problem: Wskazania są niestabilne lub wydają się nieprawidłowe co sprawdzić?

• Słabe połączenia: Najczęstsza przyczyna. Sprawdź wszystkie połączenia woltomierza zarówno dodatnie, jak i ujemne (masa). Upewnij się, że są czyste, solidne i dobrze dokręcone. Luźne lub skorodowane połączenia mogą powodować wahania napięcia.
• Wadliwe okablowanie: Sprawdź przewody pod kątem uszkodzeń izolacji, przetarć lub zagięć. Uszkodzony przewód może prowadzić do niestabilnych odczytów.
• Uszkodzony woltomierz: Czasami problem leży w samym urządzeniu. Jeśli masz dostęp do innego multimetru, porównaj odczyty. Jeśli woltomierz samochodowy znacznie różni się od sprawdzonego urządzenia, prawdopodobnie jest uszkodzony.
• Zakłócenia elektryczne: W rzadkich przypadkach, inne urządzenia elektryczne w samochodzie mogą powodować zakłócenia. Spróbuj odizolować przewody woltomierza od innych wiązek.

Przeczytaj również: Jaki multimetr wybrać? Poradnik eksperta bezpieczeństwo i precyzja

Problem: Woltomierz nie uruchamia się po podłączeniu diagnoza krok po kroku

1. Sprawdź bezpieczniki: Zacznij od bezpiecznika liniowego (jeśli używasz podłączenia bezpośredniego) oraz bezpiecznika w adapterze "bypass" (jeśli podłączasz do skrzynki bezpieczników). Upewnij się, że nie są przepalone. Sprawdź też oryginalny bezpiecznik w skrzynce, do którego podłączyłeś adapter.
2. Zweryfikuj połączenie zasilania: Za pomocą multimetru sprawdź, czy do przewodu dodatniego woltomierza dochodzi napięcie. Jeśli nie, problem leży w punkcie podłączenia (np. źle wybrany bezpiecznik, luźne połączenie w adapterze).
3. Sprawdź połączenie masy: Upewnij się, że przewód ujemny (masa) jest solidnie podłączony do metalowego elementu karoserii, który ma dobry kontakt z masą pojazdu. Użyj multimetru, aby sprawdzić ciągłość obwodu między punktem masy a ujemną klemą akumulatora.
4. Sprawdź sam woltomierz: Jeśli zasilanie i masa są prawidłowe, a woltomierz nadal nie działa, możliwe, że samo urządzenie jest uszkodzone. Jeśli masz możliwość, podłącz je do innego źródła zasilania (np. baterii 9V) w celu weryfikacji.
5. Podłącz akumulator: Upewnij się, że klemy akumulatora są prawidłowo podłączone i dokręcone.
