Kierunek prądu: Umowny vs. rzeczywisty i rola w fotowoltaice

W świecie elektryczności, gdzie niewidzialne siły kształtują naszą codzienność, jedno pytanie pojawia się niezwykle często i potrafi wprowadzić w konsternację nawet doświadczonych majsterkowiczów: w jakim kierunku płynie prąd? To zagadnienie, choć na pozór proste, kryje w sobie pewną historyczną dwuznaczność, która do dziś budzi wątpliwości. Ten artykuł rozwieje powszechne niejasności dotyczące kierunku przepływu prądu, wyjaśniając różnice między jego umownym a rzeczywistym ruchem. Zrozumienie tych podstaw jest kluczowe nie tylko dla ogólnej wiedzy o elektryczności, ale przede wszystkim dla świadomego korzystania i optymalizacji własnej instalacji fotowoltaicznej.

Kierunek prądu: Dlaczego to zagadnienie budzi tyle pytań?

Kwestia kierunku przepływu prądu jest jednym z tych podstawowych zagadnień fizyki, które potrafią wprowadzić w prawdziwe zakłopotanie. Dlaczego? Otóż, jak się okazuje, mamy do czynienia z dwoma "kierunkami", które historycznie ukształtowały się w nieco odmienny sposób. To właśnie ta dwoistość, wynikająca z pewnego historycznego błędu, jest źródłem nieporozumień. Dla każdego, kto chce naprawdę zrozumieć elektryczność, a zwłaszcza działanie nowoczesnych instalacji, takich jak fotowoltaika, rozróżnienie tych dwóch perspektyw jest absolutnie fundamentalne. Bez tego trudno o pełne zrozumienie, jak energia słoneczna zamienia się w prąd zasilający nasze domy.

Rozwiewamy historyczną zagadkę: Skąd wzięły się dwa kierunki?

Aby zrozumieć tę dwoistość, musimy cofnąć się w czasie. Zanim odkryto elektron, czyli faktyczny nośnik ładunku w metalach, wybitny naukowiec Benjamin Franklin przyjął pewną konwencję. Założył on, że prąd płynie od ładunków dodatnich (+) do ujemnych (-). Była to wówczas logiczna i intuicyjna zasada, która szybko utrwaliła się w nauce i inżynierii elektrycznej. Schematy, podręczniki, a nawet obliczenia, takie jak te w prawie Ohma, opierały się na tej właśnie, umownej zasadzie. I tak już zostało. Jednakże, wraz z odkryciem elektronu i jego ujemnego ładunku, okazało się, że rzeczywisty przepływ w przewodnikach metalowych odbywa się w kierunku przeciwnym od minusa do plusa. Elektrony, jako cząstki ujemne, są przyciągane przez biegun dodatni, a odpychane przez ujemny. Ta rozbieżność, choć początkowo myląca, nie wpływa na poprawność działania obwodów, ale jest kluczowa dla głębszego zrozumienia fizyki.

Benjamin Franklin, przed odkryciem elektronu, przyjął, że prąd płynie od ładunków dodatnich (+) do ujemnych (-).

Dlaczego zrozumienie tej zasady jest kluczowe dla Twojej instalacji fotowoltaicznej?

Możesz się zastanawiać, po co mi ta cała historia i fizyka, skoro prąd po prostu "jest". Otóż, jako ekspert w dziedzinie fotowoltaiki, mogę z całą pewnością stwierdzić, że zrozumienie zarówno umownego, jak i rzeczywistego kierunku prądu jest niezbędne, aby w pełni pojąć funkcjonowanie Twojej instalacji PV. Panele fotowoltaiczne generują prąd stały (DC), który ma ściśle określony kierunek przepływu elektronów. Następnie ten prąd trafia do inwertera, który jest sercem systemu i odpowiada za konwersję DC na prąd przemienny (AC), czyli taki, który zasila Twoje domowe urządzenia i jest zgodny z siecią energetyczną. Świadomość tych procesów pozwala nie tylko lepiej zrozumieć, co dzieje się na Twoim dachu, ale także optymalizować działanie systemu i efektywniej zarządzać energią.

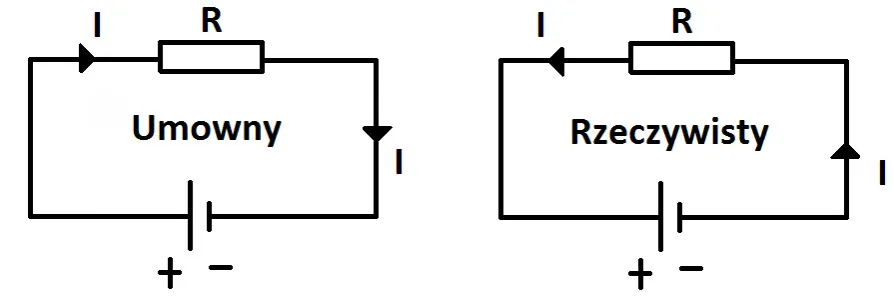

Umowny kontra rzeczywisty: Rozwiązujemy konflikt plus versus minus

W tej sekcji postawimy kropkę nad "i" w kwestii kierunków przepływu prądu. Moim celem jest, aby po jej przeczytaniu nie mieli Państwo już żadnych wątpliwości, czym różni się kierunek umowny od rzeczywistego i dlaczego oba są ważne w świecie elektryczności. Rozwiążmy ten odwieczny konflikt raz na zawsze.

Kierunek umowny (od + do -): Dlaczego wciąż go używamy na schematach?

Kierunek umowny prądu, czyli przepływ od bieguna dodatniego (+) do ujemnego (-), to dziedzictwo wspomnianego już Benjamina Franklina. Pomimo że wiemy, iż elektrony poruszają się inaczej, ta konwencja jest nadal powszechnie stosowana w schematach elektrycznych, podręcznikach i wszelkich obliczeniach. Dlaczego? Przede wszystkim ze względu na spójność i prostotę. Cała inżynieria elektryczna przez wieki rozwijała się w oparciu o ten model. Zmiana tej konwencji teraz wprowadziłaby ogromny chaos i wymagałaby przepisania niezliczonych dokumentów i standardów. Co ważne, dla większości zastosowań praktycznych, ta konwencja jest w pełni wystarczająca i nie prowadzi do błędów w działaniu obwodów. Ważne jest, aby wiedzieć, że tak to działa na papierze i w teorii.

Kierunek rzeczywisty (od - do +): Jak naprawdę płyną elektrony w przewodach?

Czy ta różnica ma praktyczne znaczenie dla działania urządzeń?

Na szczęście, dla większości codziennych zastosowań i działania urządzeń elektrycznych, różnica między kierunkiem umownym a rzeczywistym nie ma praktycznego wpływu na ich funkcjonalność. Urządzenia działają tak samo, niezależnie od tego, czy myślimy o prądzie płynącym od plusa do minusa, czy o elektronach poruszających się w przeciwnym kierunku. Ważne jest jednak zrozumienie tej rozbieżności dla głębszego pojmowania fizyki zjawisk elektrycznych. Pozwala to na pełniejsze zrozumienie, dlaczego pewne elementy obwodów są projektowane w określony sposób i jak naprawdę zachowują się cząstki w materiale.

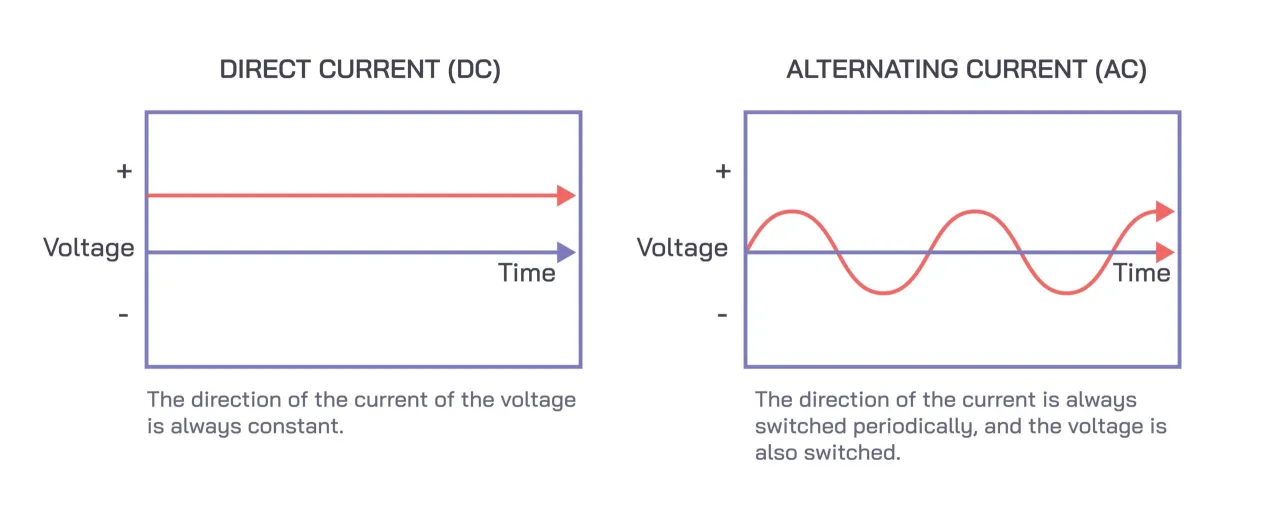

Prąd stały (DC) i przemienny (AC): Jak kierunek przepływu kształtuje ich rolę?

Po rozwikłaniu zagadki umownego i rzeczywistego kierunku prądu, czas przyjrzeć się dwóm głównym typom prądu, które spotykamy na co dzień: prądowi stałemu (DC) i prądowi przemiennemu (AC). Różnice w kierunku przepływu ładunków elektrycznych definiują ich zastosowania i rolę w nowoczesnej energetyce. Zrozumienie ich charakterystyki jest kluczowe, szczególnie w kontekście dynamicznie rozwijającej się fotowoltaiki.

Prąd stały (DC): Jednokierunkowa podróż energii

Prąd stały (DC, Direct Current) to typ prądu, w którym elektrony płyną w jednym, niezmiennym kierunku. Mówiąc prościej, ładunki elektryczne przemieszczają się zawsze w tę samą stronę, od bieguna ujemnego do dodatniego (rzeczywisty przepływ elektronów) lub, umownie, od dodatniego do ujemnego. Źródłami prądu stałego są m.in. baterie, akumulatory, prostowniki, a co najważniejsze dla nas panele fotowoltaiczne. To właśnie DC jest "surową" energią, którą słońce dostarcza do naszych systemów.

Gdzie go spotykasz na co dzień? (baterie, laptopy, fotowoltaika)

• Baterie i akumulatory: To najbardziej oczywiste źródła prądu stałego. Znajdziesz je w pilotach, telefonach komórkowych, latarkach, a także w samochodach, gdzie akumulator dostarcza DC do rozrusznika i systemów elektronicznych.
• Laptopy i inne urządzenia elektroniczne: Większość urządzeń elektronicznych, takich jak laptopy, smartfony czy telewizory, wewnętrznie działa na prądzie stałym. Zasilacze, które podłączamy do gniazdka, mają za zadanie przekształcić prąd przemienny z sieci na odpowiednie napięcie prądu stałego.
• Instalacje fotowoltaiczne: Jak już wspomniałem, panele słoneczne generują wyłącznie prąd stały. Jest to pierwszy etap w procesie przetwarzania energii słonecznej na użyteczną energię elektryczną w naszych domach.

Dlaczego panele fotowoltaiczne produkują właśnie prąd stały?

Panele fotowoltaiczne generują prąd stały w wyniku zjawiska zwanego efektem fotowoltaicznym. W ogniwach krzemowych, pod wpływem światła słonecznego, fotony (cząstki światła) wybijają elektrony z ich atomów. Dzięki specjalnej budowie ogniwa (warstwy typu n i p, tworzące złącze p-n), elektrony te są kierowane w jedną stronę, tworząc ukierunkowany przepływ ładunków czyli prąd stały. Jest to naturalny proces fizyczny, który zachodzi w półprzewodnikach, dlatego też panele słoneczne z natury rzeczy produkują DC.

Prąd przemienny (AC): Energia, która nieustannie zmienia zdanie

Prąd przemienny (AC, Alternating Current) to prąd, którego kierunek przepływu ładunków elektrycznych cyklicznie się zmienia. Oznacza to, że elektrony nie płyną stale w jedną stronę, lecz oscylują w przód i w tył. W Polsce i większości Europy ta zmiana kierunku następuje z częstotliwością 50 Hz. To właśnie ten rodzaj prądu płynie w domowych gniazdkach i zasila większość naszych urządzeń.

Czym jest częstotliwość 50 Hz i co oznacza dla kierunku prądu w Twoim gniazdku?

Częstotliwość 50 Hz oznacza, że prąd w domowych gniazdkach zmienia swój kierunek 50 razy na sekundę w jednym kierunku i 50 razy w drugim, co daje łącznie 100 zmian kierunku przepływu na sekundę. Jest to standard dla sieci energetycznych w Europie i większości świata (w Ameryce Północnej i niektórych innych regionach stosuje się 60 Hz). Ta szybka zmiana kierunku jest tak szybka, że nasze urządzenia nie są w stanie jej "zauważyć" i działają bez problemu. To, co dla nas ważne, to fakt, że prąd AC nie ma stałego "plusa" i "minusa" w tradycyjnym sensie, a jego biegunowość zmienia się cyklicznie.

Dlaczego to właśnie prąd przemienny zasila nasze domy?

Prąd przemienny dominuje w sieciach energetycznych i naszych domach z kilku kluczowych powodów. Główną zaletą AC jest łatwość transformacji napięcia. Za pomocą transformatorów można bardzo łatwo podnosić napięcie prądu przemiennego do wysokich wartości, co umożliwia efektywne przesyłanie energii na duże odległości (np. z elektrowni do miast) z minimalnymi stratami. Następnie, tuż przed domami, napięcie jest obniżane do bezpiecznych dla użytkownika 230V. Prąd stały jest znacznie trudniejszy do transformacji, co czyniłoby jego przesyłanie na dużą skalę nieefektywnym i kosztownym. Dlatego też, mimo że panele PV produkują DC, konieczna jest jego konwersja na AC.

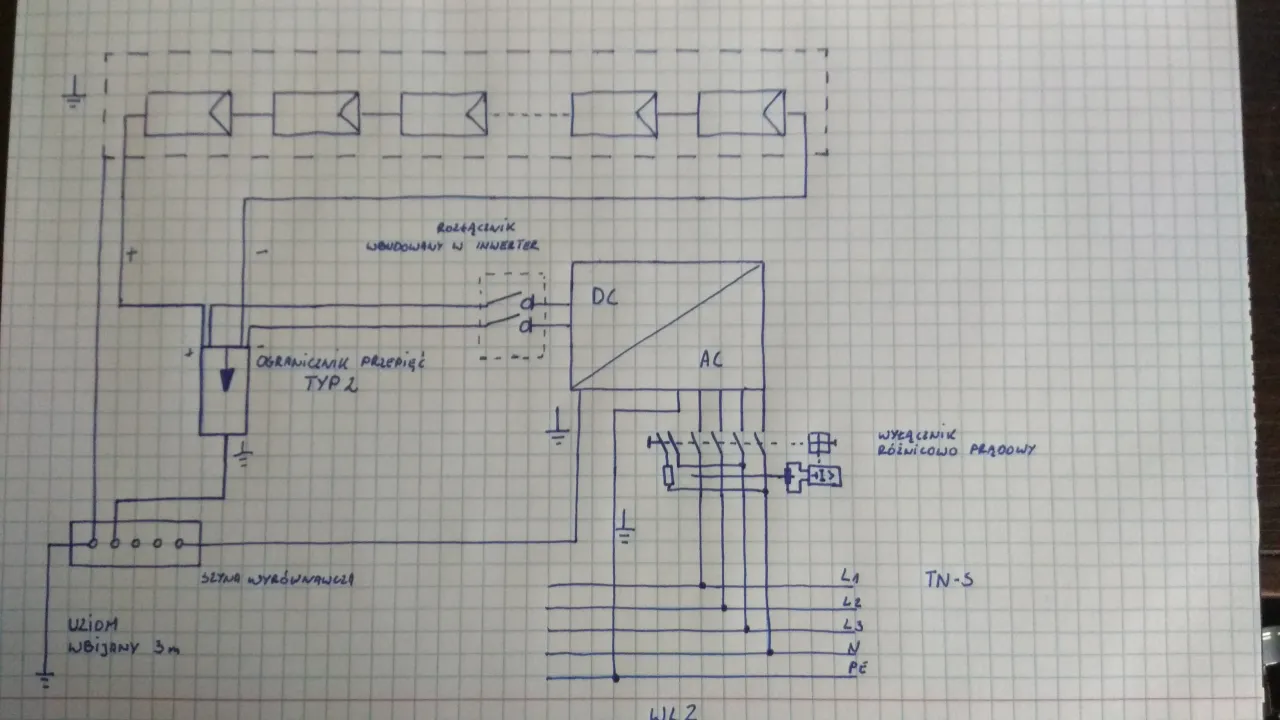

Od paneli do gniazdka: Śledzimy drogę prądu w instalacji fotowoltaicznej

Skoro już rozumiemy różnice między prądem stałym i przemiennym, a także niuanse związane z kierunkiem przepływu, czas połączyć tę wiedzę w praktyczny sposób. W tej sekcji przeprowadzę Państwa przez cały proces przepływu prądu w instalacji fotowoltaicznej od momentu jego powstania w panelach na dachu, przez kluczową rolę inwertera, aż po zasilenie domowych urządzeń i oddanie ewentualnej nadwyżki do sieci. To pozwoli na pełne zrozumienie, jak energia słoneczna trafia do Państwa domu.

Etap 1: Narodziny prądu stałego (DC) w panelach na dachu

Wszystko zaczyna się na dachu, gdzie panele fotowoltaiczne absorbują światło słoneczne. Kiedy fotony (cząstki światła) uderzają w ogniwa krzemowe, wywołują efekt fotowoltaiczny. W jego wyniku elektrony w materiale półprzewodnikowym zostają wybite ze swoich pozycji i zaczynają się poruszać. W ogniwie prąd stały jest generowany, a elektrony płyną od warstwy typu n (ujemnej) do warstwy typu p (dodatniej). Następnie, w obwodzie zewnętrznym, który tworzy panel, prąd stały płynie od bieguna ujemnego do bieguna dodatniego panelu. To jest ten "surowy" prąd, który jest pierwszym owocem pracy Państwa instalacji.

Jak światło słoneczne wprawia elektrony w ruch?

To fascynujące zjawisko opiera się na zasadach fizyki kwantowej. Kiedy foton światła słonecznego uderza w atom krzemu w panelu, przekazuje swoją energię elektronowi. Jeśli energia fotonu jest wystarczająca, elektron zostaje "wybity" ze swojej orbity, stając się wolnym elektronem. Specjalna budowa ogniwa fotowoltaicznego tworzy wewnętrzne pole elektryczne, które "popycha" te wolne elektrony w jednym, uporządkowanym kierunku. Ten ukierunkowany ruch elektronów to nic innego jak prąd elektryczny w tym przypadku, prąd stały.

W którą stronę płynie prąd z paneli do falownika?

Prąd stały (DC) generowany przez panele fotowoltaiczne płynie w stałym, jednokierunkowym strumieniu. Z paneli, za pośrednictwem specjalnych przewodów DC, trafia on bezpośrednio do inwertera. Zawsze płynie od bieguna ujemnego do dodatniego panelu, a następnie do odpowiednich wejść w inwerterze. Tutaj nie ma miejsca na zmiany kierunku to stabilny, ukierunkowany przepływ energii.

Etap 2: Inwerter tłumacz, który zmienia kierunek i charakter prądu

Inwerter, często nazywany falownikiem, to absolutnie kluczowy element każdej instalacji fotowoltaicznej. Ja osobiście lubię nazywać go "sercem" systemu, bo to właśnie on odpowiada za transformację energii w formę, którą możemy wykorzystać. Jego głównym zadaniem jest konwersja prądu stałego (DC) z paneli na prąd przemienny (AC) o parametrach zgodnych z siecią publiczną w Polsce, czyli 230V i częstotliwości 50 Hz. Bez inwertera, energia z paneli byłaby dla nas praktycznie bezużyteczna.

Jak falownik przekształca jednokierunkowy prąd DC na zmienny AC?

Proces konwersji w inwerterze jest złożony, ale można go opisać w uproszczeniu jako elektroniczne "przełączanie". Inwerter wykorzystuje zaawansowane układy elektroniczne (tranzystory mocy), które bardzo szybko i cyklicznie włączają i wyłączają przepływ prądu stałego w różnych kierunkach. Dzięki temu "sztucznemu" przełączaniu, prąd stały jest modulowany w taki sposób, aby stworzyć przebieg prądu przemiennego o pożądanej częstotliwości (50 Hz) i napięciu (230V). To trochę jak dyrygent, który z jednorodnego dźwięku tworzy skomplikowaną melodię.

Dlaczego ta transformacja jest sercem całej instalacji?

Bez inwertera energia słoneczna, generowana jako prąd stały, nie mogłaby być wykorzystana do zasilania większości domowych urządzeń, które są przystosowane do pracy z prądem przemiennym. Co więcej, bez inwertera niemożliwe byłoby oddanie nadwyżki energii do publicznej sieci energetycznej, która również działa na prądzie przemiennym. Dlatego też inwerter jest niezbędnym elementem systemu, mostem łączącym energię słoneczną z naszymi domami i globalną siecią energetyczną.

Etap 3: Prąd przemienny (AC) zasila Twój dom

Po transformacji w inwerterze, prąd przemienny (AC) jest gotowy do użycia. Z inwertera kierowany jest do domowej rozdzielnicy elektrycznej. To właśnie stamtąd, poprzez sieć przewodów, jest rozprowadzany do wszystkich gniazdek i urządzeń elektrycznych w Państwa domu. Od tego momentu energia słoneczna staje się integralną częścią domowej instalacji, zasilając lodówkę, telewizor, oświetlenie i wszystko inne, co wymaga prądu.

Jak energia z inwertera jest rozprowadzana do gniazdek?

Prąd AC z inwertera trafia najpierw do głównej rozdzielnicy elektrycznej w domu, która jest centralnym punktem dystrybucji energii. Tam jest on bezpiecznie integrowany z resztą instalacji elektrycznej. Z rozdzielnicy, poprzez poszczególne obwody (np. oświetleniowy, gniazdek w kuchni, łazience), energia jest rozprowadzana do wszystkich gniazdek i punktów świetlnych, zasilając każde urządzenie, które Państwo podłączą. To standardowy sposób dystrybucji prądu w każdym nowoczesnym domu.

Co się dzieje z nadwyżką energii? Kierunek: sieć energetyczna

Jedną z największych zalet instalacji fotowoltaicznej jest możliwość oddawania nadwyżki wyprodukowanej energii do publicznej sieci energetycznej. W przypadku, gdy Państwa instalacja produkuje więcej prądu przemiennego (AC), niż jest zużywane w domu w danym momencie, nadwyżka ta jest automatycznie oddawana do sieci. Proces ten jest rejestrowany przez licznik dwukierunkowy, który mierzy zarówno ilość energii pobranej z sieci, jak i oddanej do niej. Dzięki temu mogą Państwo "magazynować" energię w sieci i odbierać ją, gdy panele nie produkują wystarczającej ilości prądu (np. wieczorem lub w pochmurne dni), co jest podstawą funkcjonowania systemu net-billingu czy net-meteringu.

Kluczowe wnioski o kierunku przepływu prądu

Podsumowując naszą podróż przez świat kierunków przepływu prądu, przygotowałem tabelę, która w skondensowany sposób przedstawia najważniejsze różnice i aspekty, o których rozmawialiśmy:

Przeczytaj również: Nikola Tesla nie wynalazł prądu? Prawda o AC, która zasiliła świat

Jak ta wiedza pomaga lepiej wykorzystywać energię ze słońca?

Mam nadzieję, że ten artykuł rozwiał Państwa wątpliwości dotyczące kierunku przepływu prądu. Zrozumienie tych z pozoru skomplikowanych zasad ma realne, praktyczne korzyści, zwłaszcza dla właścicieli instalacji fotowoltaicznych. Wiedząc, jak prąd stały z paneli jest przekształcany w prąd przemienny przez inwerter, zyskują Państwo głębsze zrozumienie działania własnego systemu. To pozwala na bardziej świadome zarządzanie zużyciem energii, optymalizację pracy urządzeń i lepsze planowanie wykorzystania energii ze słońca. Dzięki tej wiedzy stają się Państwo nie tylko użytkownikami, ale prawdziwymi zarządcami swojej domowej elektrowni słonecznej, co przekłada się na większe oszczędności i niezależność energetyczną.
