Napięcie w gniazdku: Jak zmierzyć multimetrem i co oznaczają wyniki?

Ten artykuł to praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces bezpiecznego mierzenia napięcia w gniazdku elektrycznym za pomocą multimetru. Dowiesz się, jak prawidłowo przygotować miernik, bezpiecznie wykonać pomiar oraz jak interpretować uzyskane wyniki, co jest kluczowe dla każdego, kto chce świadomie i bezpiecznie sprawdzić swoją instalację elektryczną.

Bezpieczeństwo przede wszystkim: kluczowe zasady pracy z prądem

Praca z prądem elektrycznym to nie zabawa. Zawsze musimy pamiętać, że wiąże się ona z realnym ryzykiem i wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Moje doświadczenie pokazuje, że nawet najprostsze pomiary mogą stać się niebezpieczne, jeśli zbagatelizujemy podstawowe procedury.

Dlaczego nigdy nie wolno lekceważyć napięcia w gniazdku?

Prąd elektryczny jest niewidoczny, a jego lekceważenie może prowadzić do bardzo poważnych konsekwencji. Porażenie prądem, oparzenia, a nawet uszkodzenie sprzętu to tylko niektóre z zagrożeń. Pamiętaj, że nawet niewielkie napięcie może być śmiertelne w sprzyjających, lecz niebezpiecznych okolicznościach, dlatego zawsze podchodź do pracy z elektrycznością z najwyższą ostrożnością.

Sprawdź swój multimetr: kategorie bezpieczeństwa (CAT) i stan techniczny sond

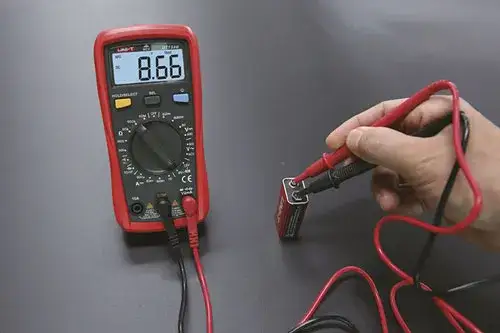

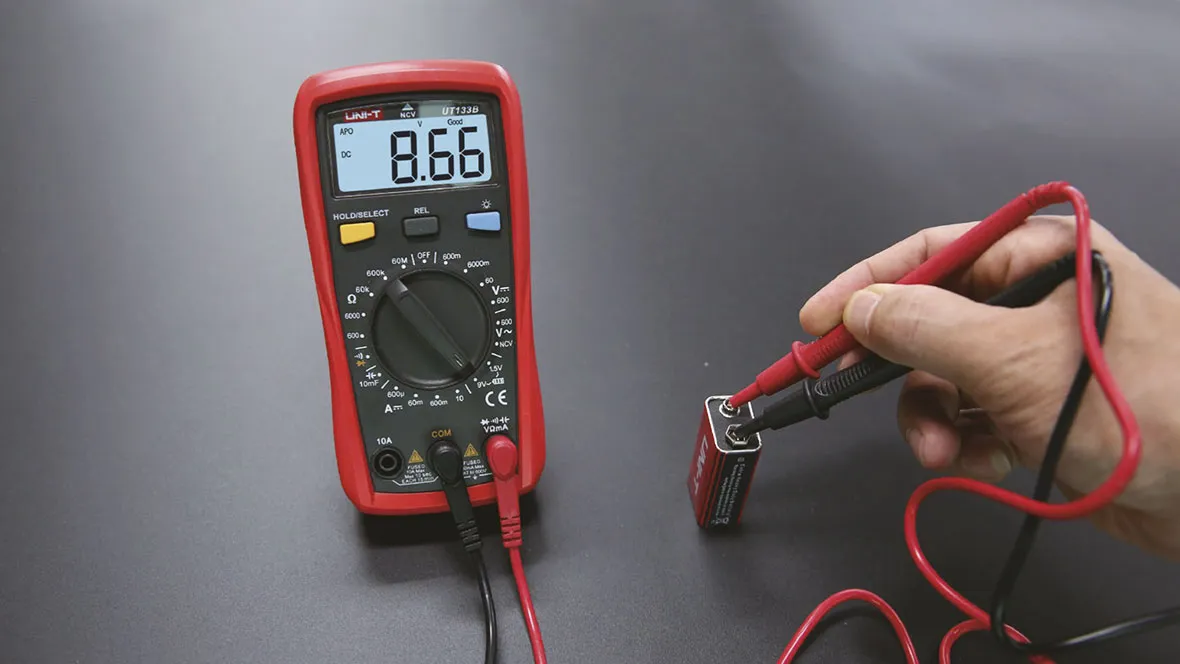

Zanim przystąpisz do jakiegokolwiek pomiaru, upewnij się, że Twój multimetr jest w pełni sprawny i odpowiedni do zadania. Kluczowe jest używanie miernika z odpowiednią kategorią pomiarową (CAT). Do pomiarów w gniazdkach domowych zalecane jest minimum CAT II 300V, choć ja zawsze rekomenduję CAT III 300V lub wyższe, dla większego marginesu bezpieczeństwa. Ponadto, sondy pomiarowe muszą być w idealnym stanie bez jakichkolwiek uszkodzeń izolacji, pęknięć czy przetarć. Przed właściwym pomiarem zawsze warto sprawdzić działanie miernika na znanym źródle napięcia, np. na baterii, aby upewnić się, że działa poprawnie.

• CAT II (Category II): Do pomiarów na poziomie urządzeń podłączonych do gniazdek (np. sprzęt AGD, elektronika).
• CAT III (Category III): Do pomiarów w instalacjach budynków, w tym w gniazdkach, rozdzielnicach, okablowaniu.
• CAT IV (Category IV): Do pomiarów na źródle instalacji, np. przy wejściu zasilania budynku.

Odpowiedni strój i otoczenie: jak zminimalizować ryzyko porażenia?

Przygotowanie miejsca pracy i własnej osoby to podstawa bezpiecznego pomiaru. Oto kilka praktycznych wskazówek:

• Unikaj wilgoci: Nigdy nie pracuj z prądem w wilgotnym otoczeniu, na mokrej podłodze lub mokrymi rękami. Woda jest doskonałym przewodnikiem prądu.
• Odpowiednie obuwie: Noś obuwie z izolującą podeszwą, które zapewni dodatkową ochronę przed przepływem prądu przez ciało do ziemi.
• Zdejmij biżuterię: Zdejmij wszelką metalową biżuterię (pierścionki, bransoletki, naszyjniki), która mogłaby przewodzić prąd lub spowodować zwarcie.
• Dobre oświetlenie: Zapewnij sobie dobre oświetlenie miejsca pracy, aby dokładnie widzieć, co robisz i uniknąć przypadkowych błędów.
• Skupienie: Pracuj w skupieniu, bez pośpiechu i rozpraszaczy. Pamiętaj, że jeden błąd może mieć poważne konsekwencje.

Przygotowanie multimetru: krok po kroku do bezpiecznego pomiaru

Prawidłowe przygotowanie multimetru to połowa sukcesu i równie ważny element, co przestrzeganie zasad bezpieczeństwa. Odpowiednie ustawienia miernika gwarantują nie tylko bezpieczeństwo, ale także wiarygodność pomiaru.

Wybór właściwej funkcji: Czym jest napięcie AC (V~) i dlaczego to ustawienie jest kluczowe?

Ustawianie zakresu napięcia: Jak uniknąć uszkodzenia miernika?

Prawidłowe podłączenie sond pomiarowych: Gdzie wpiąć czarny (COM) i czerwony (V) przewód?

Podłączenie sond do multimetru jest proste, ale kluczowe. Czarną sondę zawsze wpinamy do gniazda oznaczonego jako COM (Common) to jest wspólny punkt odniesienia. Czerwoną sondę wpinamy do gniazda oznaczonego V/Ω/mA (lub podobnie, wskazującego na pomiar napięcia, rezystancji i prądu). Upewnij się, że sondy są solidnie wpięte i nie ma luzów.

Mierzymy napięcie w gniazdku: praktyczny przewodnik

Teraz, gdy multimetr jest przygotowany, a zasady bezpieczeństwa utrwalone, możemy przejść do właściwego pomiaru. Pamiętaj, aby wykonywać każdy krok z precyzją i ostrożnością.

Krok 1: Weryfikacja ustawień miernika przed pomiarem

Zanim dotkniesz gniazdka, jeszcze raz sprawdź, czy multimetr jest prawidłowo ustawiony na pomiar napięcia AC (V~) i czy zakres jest odpowiedni (np. 600V). To ostatnia szansa na korektę i upewnienie się, że wszystko jest gotowe.

Krok 2: Bezpieczne umieszczanie sond w gniazdku (faza i neutralny)

Ostrożnie umieść końcówki sond w otworach gniazdka. Jedną sondę wsuń w lewy otwór, drugą w prawy. Dla pomiaru wartości napięcia AC kolejność nie ma znaczenia. Pamiętaj, aby nigdy nie dotykać metalowych końcówek sond ani innych metalowych części podczas ich wkładania i wyjmowania. Trzymaj sondy wyłącznie za izolowane uchwyty.

Krok 3: Odczyt i stabilizacja wyniku na wyświetlaczu

Po umieszczeniu sond w gniazdku, na wyświetlaczu multimetru pojawi się wartość napięcia. Poczekaj kilka sekund, aby wynik się ustabilizował. Zapisz odczytaną wartość, aby móc ją później zinterpretować.

Krok 4: Bezpieczne wyjęcie sond i wyłączenie urządzenia

Po odczytaniu wyniku, ostrożnie wyjmij sondy z gniazdka, trzymając je za izolowane części. Następnie wyłącz multimetr, aby oszczędzać baterię i zapobiec przypadkowym uszkodzeniom, gdyby przypadkowo zmieniły się jego ustawienia.

Interpretacja wyników: co oznaczają liczby na wyświetlaczu?

Samo zmierzenie napięcia to dopiero początek. Równie ważne jest zrozumienie, co oznaczają odczytane wartości i czy mieszczą się w normie. To pozwoli Ci ocenić stan Twojej instalacji.

Idealne napięcie: Ile Volt powinno być w polskim gniazdku? (Norma 230V)

W Polsce i całej Unii Europejskiej nominalne napięcie w jednofazowej sieci niskiego napięcia wynosi 230 V. Standardowa częstotliwość prądu to 50 Hz. To jest wartość, którą powinniśmy dążyć do uzyskania podczas pomiaru.

Dopuszczalne wahania napięcia: Kiedy wynik między 207V a 253V jest prawidłowy?

Nie zawsze uzyskasz idealne 230 V, i to jest normalne. Zgodnie z normą PN-EN 50160, dopuszczalne odchylenia napięcia wynoszą ±10% od wartości nominalnej. Oznacza to, że prawidłowy wynik pomiaru w gniazdku powinien mieścić się w przedziale od 207 V do 253 V. Wyniki poza tym zakresem mogą wskazywać na problem.

Co oznacza brak napięcia (0V)? Pierwsze kroki diagnostyczne

Jeśli multimetr wskazuje 0 V, może to oznaczać kilka rzeczy:

• Zadziałanie bezpiecznika: Sprawdź tablicę rozdzielczą i upewnij się, że żaden bezpiecznik nie "wybił".
• Wyłączony wyłącznik różnicowoprądowy: Jeśli masz wyłącznik różnicowoprądowy (tzw. "różnicówkę"), sprawdź, czy nie został wyłączony.
• Awaria sieci energetycznej: Może to być problem poza Twoim domem. Sprawdź, czy sąsiedzi mają prąd lub skontaktuj się z dostawcą energii.
• Uszkodzenie gniazdka: W rzadkich przypadkach samo gniazdko może być uszkodzone.

Zaawansowana diagnostyka: pomiary względem uziemienia (PE)

Oprócz standardowego pomiaru między fazą a neutralnym, warto wykonać dodatkowe pomiary względem uziemienia. Pozwolą one na dokładniejszą weryfikację poprawności instalacji elektrycznej i wykrycie potencjalnych problemów.

Pomiar Faza (L) Uziemienie (PE): Jak sprawdzić, czy faza jest poprawnie podłączona?

Aby wykonać ten pomiar, jedną sondę umieść w otworze gniazdka, który jest przewodem fazowym (L zazwyczaj lewy otwór, ale w starszych instalacjach może być inaczej), a drugą sondę przyłóż do bolca uziemiającego (PE). Prawidłowy wynik powinien wynosić około 230 V. Jeśli odczyt jest znacznie niższy lub zerowy, może to wskazywać na problem z przewodem fazowym lub uziemieniem.

Pomiar Neutralny (N) Uziemienie (PE): Dlaczego wynik powinien być bliski zeru?

Teraz zmierz napięcie między przewodem neutralnym (N zazwyczaj prawy otwór gniazdka) a bolcem uziemiającym (PE). W prawidłowo działającej instalacji, wynik tego pomiaru powinien być bliski zeru (0 V). Niewielkie odchylenia (np. do kilku woltów) są dopuszczalne, ale wyższe wartości mogą świadczyć o problemach z przewodem neutralnym lub uziemieniem, co jest sygnałem do dokładniejszej diagnostyki.

Nieprawidłowe napięcie w gniazdku: przyczyny i reakcje

Jeśli Twoje pomiary wskazują na napięcie poza dopuszczalnym zakresem, ważne jest, aby zrozumieć potencjalne przyczyny i wiedzieć, jak prawidłowo zareagować. Ignorowanie takich sygnałów może prowadzić do uszkodzenia urządzeń lub stwarzać zagrożenie.

Zbyt niskie napięcie: Czy to wina instalacji fotowoltaicznej sąsiada czy problem w sieci?

Napięcie poniżej 207 V może mieć różne źródła:

• Przeciążenie sieci: W godzinach szczytu, gdy wielu odbiorców korzysta z prądu, napięcie w sieci może spadać.
• Duża odległość od transformatora: Im dalej od stacji transformatorowej, tym większe spadki napięcia mogą występować.
• Problemy z instalacją wewnętrzną: Stare, skorodowane przewody lub luźne połączenia w Twojej domowej instalacji mogą powodować spadki napięcia.
• Wpływ instalacji fotowoltaicznych: W niektórych przypadkach, zwłaszcza w obszarach o dużej koncentracji mikroinstalacji PV, nadmierna produkcja energii może lokalnie obniżać napięcie w sieci, choć częściej prowadzi do jego podwyższenia.

Zbyt wysokie napięcie: Potencjalne zagrożenie dla Twoich urządzeń i jego źródła

Napięcie powyżej 253 V jest równie niepokojące, co zbyt niskie, a nawet bardziej niebezpieczne dla elektroniki:

• Bliskość stacji transformatorowej: W domach położonych bardzo blisko stacji transformatorowych napięcie może być naturalnie wyższe.
• Wpływ instalacji fotowoltaicznych: Rosnąca liczba instalacji fotowoltaicznych wprowadzających energię do sieci może powodować lokalne wzrosty napięcia, zwłaszcza w słoneczne dni.
• Problemy z siecią energetyczną: Awaria w sieci dystrybucyjnej może skutkować niekontrolowanymi wzrostami napięcia.

Zbyt wysokie napięcie może trwale uszkodzić urządzenia elektroniczne, dlatego nie należy go lekceważyć.

Przeczytaj również: Jak podłączyć amperomierz w ciągniku? Praktyczny poradnik Cypriana

Kiedy wezwać elektryka? Sygnały, których nie możesz zignorować

Choć samodzielny pomiar daje cenną wiedzę, są sytuacje, w których interwencja wykwalifikowanego elektryka jest absolutnie niezbędna:

• Utrzymujące się nieprawidłowe odczyty: Jeśli napięcie stale odbiega od normy (poniżej 207 V lub powyżej 253 V) i nie potrafisz zidentyfikować przyczyny.
• Migotanie świateł: Częste migotanie lub przygasanie świateł może wskazywać na poważne problemy z instalacją.
• Zapach spalenizny lub iskrzenie: Jakikolwiek zapach spalenizny, dym lub iskrzenie z gniazdek, włączników czy urządzeń to sygnał alarmowy.
• Częste wybijanie bezpieczników/wyłączników: Jeśli bezpieczniki często wyłączają się bez wyraźnej przyczyny.
• Brak pewności co do własnych umiejętności: Jeśli czujesz się niepewnie lub nie masz doświadczenia w pracy z elektrycznością, zawsze lepiej wezwać fachowca.
• Podejrzenie uszkodzenia instalacji: Wszelkie fizyczne uszkodzenia gniazdek, przewodów czy rozdzielnicy.
