Jak sprawdzić bezpiecznik multimetrem? Diagnoza w aucie bez mechanika

Czy zdarzyło Ci się kiedyś, że w samochodzie nagle przestało działać radio, światła lub gniazdo zapalniczki? Zanim zaczniesz panikować i szukać najbliższego mechanika, wiedz, że często winowajcą jest przepalony bezpiecznik. Samodzielna diagnostyka bezpieczników multimetrem to umiejętność, która może zaoszczędzić Ci sporo czasu i pieniędzy. W tym poradniku pokażę Ci krok po kroku, jak to zrobić, nawet jeśli nie masz zaawansowanej wiedzy technicznej.

Zanim zagłębimy się w szczegóły techniczne, warto zrozumieć, dlaczego w ogóle zajmujemy się bezpiecznikami. Są one niczym strażnicy Twojej instalacji elektrycznej. Gdy jakieś urządzenie w aucie nagle odmawia posłuszeństwa czy to radio, światła, czy zapalniczka bardzo często pierwszą i najprostszą przyczyną jest przepalony bezpiecznik. Umiejętność samodzielnej kontroli nie tylko pozwoli Ci szybko zlokalizować problem, ale także uniknąć niepotrzebnej wizyty u mechanika.

Czym jest bezpiecznik i jaką rolę pełni w Twoim aucie?

Bezpiecznik to mały, ale niezwykle ważny element w instalacji elektrycznej każdego samochodu. Jego główną rolą jest ochrona obwodów elektrycznych przed uszkodzeniem spowodowanym przez zbyt wysokie natężenie prądu, które może być wynikiem zwarcia lub przeciążenia. Działa jak słabe ogniwo w momencie, gdy prąd przekroczy bezpieczną dla danego obwodu wartość, element topikowy w bezpieczniku przepali się, przerywając obwód i zapobiegając uszkodzeniu droższych komponentów, a nawet pożarowi.

Objawy przepalonego bezpiecznika kiedy radio milknie lub gasną światła

Rozpoznanie przepalonego bezpiecznika zazwyczaj nie jest trudne, ponieważ objawy są dość charakterystyczne i dotyczą konkretnych systemów w samochodzie. Oto najczęstsze z nich:

• Niedziałające radio lub system multimedialny.
• Brak zasilania w gnieździe zapalniczki/USB.
• Niedziałające światła (mijania, drogowe, postojowe, stopu, kierunkowskazy) często tylko jedna strona lub konkretny obwód.
• Problemy z wycieraczkami szyby.
• Niedziałające ogrzewanie tylnej szyby lub lusterek.
• Awaria klaksonu.
• Problemy z elektrycznymi szybami lub centralnym zamkiem.

Szybka diagnoza w trasie: Oszczędność czasu i pieniędzy

Wyobraź sobie sytuację: jesteś w trasie, zapada zmrok, a nagle przestają działać światła drogowe. Albo, co gorsza, radio milknie w środku długiej podróży. W takich momentach szybka, samodzielna diagnoza przepalonego bezpiecznika to prawdziwe wybawienie. Zamiast szukać otwartego warsztatu, czekać na pomoc drogową i ponosić koszty naprawy, możesz w kilka minut zlokalizować problem i wymienić bezpiecznik. To nie tylko oszczędność czasu, ale i pieniędzy, a przede wszystkim spokój ducha i poczucie niezależności na drodze.

Przygotowanie do diagnostyki: narzędzia i bezpieczeństwo

Zanim zabierzesz się za sprawdzanie bezpieczników, musisz odpowiednio się przygotować. Pamiętaj, że pracujesz z instalacją elektryczną pojazdu, dlatego bezpieczeństwo jest absolutnym priorytetem. Odpowiednie narzędzia i przestrzeganie kilku prostych zasad zapewnią Ci komfort i ochronę.

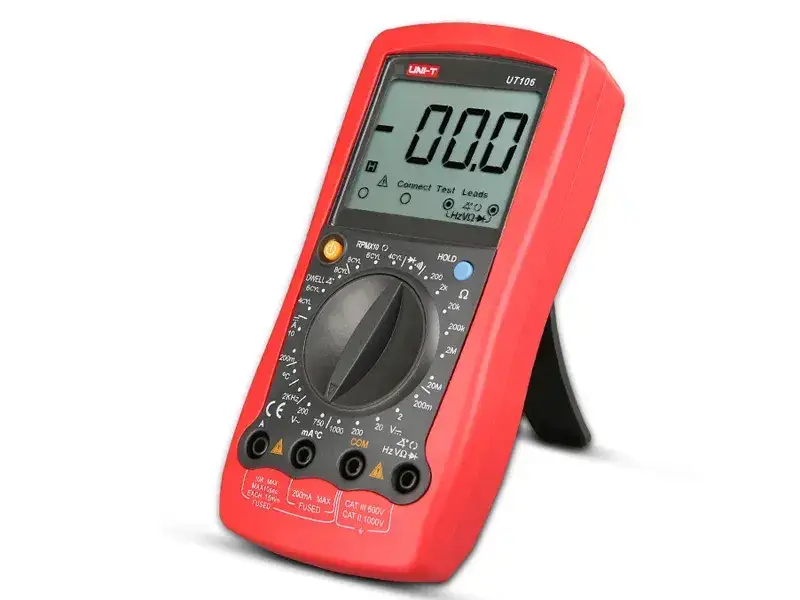

Twój niezbędnik: Jaki multimetr wybrać i co jeszcze się przyda?

Do skutecznej diagnostyki bezpieczników nie potrzebujesz wielu skomplikowanych narzędzi. Oto, co powinieneś mieć pod ręką:

• Multimetr cyfrowy: To absolutna podstawa. Ważne, aby posiadał tryb ciągłości obwodu (z sygnałem dźwiękowym, tzw. "brzęczykiem") oraz funkcje pomiaru rezystancji (Ω) i napięcia stałego (DCV). Nie musi to być drogi, profesjonalny sprzęt prosty multimetr za kilkadziesiąt złotych w zupełności wystarczy.
• Specjalny chwytak do bezpieczników: Ten mały, plastikowy element często znajduje się w skrzynce bezpieczników w samochodzie lub w zestawie zapasowych bezpieczników. Ułatwia bezpieczne wyjmowanie bezpieczników, minimalizując ryzyko uszkodzenia gniazda.
• Zapasowe bezpieczniki: Warto mieć w samochodzie zestaw najczęściej używanych bezpieczników o różnych amperażach.
• Latarka: Skrzynki bezpieczników często są umieszczone w trudno dostępnych i słabo oświetlonych miejscach.

Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i innych problemów?

1. Zawsze wyłącz zapłon: Przed jakimikolwiek manipulacjami przy bezpiecznikach upewnij się, że zapłon jest wyłączony. To minimalizuje ryzyko zwarcia i porażenia prądem.
2. Odłącz akumulator (opcjonalnie, ale zalecane przy większych pracach): Jeśli obawiasz się zwarcia lub planujesz dłuższą pracę, odłączenie ujemnej klemy akumulatora to najbezpieczniejsza opcja.
3. Używaj odpowiednich narzędzi: Specjalny chwytak do bezpieczników zapobiega uszkodzeniu gniazd i ułatwia wyjmowanie.
4. Zapewnij dobry styk sond: Upewnij się, że metalowe końcówki sond multimetru dobrze dotykają metalowych styków bezpiecznika. Słaby kontakt może prowadzić do błędnych odczytów.
5. Unikaj dotykania metalowych elementów: Staraj się nie dotykać jednocześnie metalowych części instalacji elektrycznej i karoserii, aby uniknąć przypadkowego zwarcia.
6. Pracuj w suchym środowisku: Wilgoć i woda są wrogami elektryki.

Gdzie szukać? Typowe lokalizacje skrzynek bezpieczników w samochodzie

Większość samochodów ma co najmniej dwie skrzynki z bezpiecznikami, a czasem nawet więcej. Ich lokalizacja może się różnić w zależności od modelu i marki pojazdu, ale najczęściej znajdziesz je w następujących miejscach:

• W kabinie pasażerskiej: Często pod deską rozdzielczą (po stronie kierowcy lub pasażera), za schowkiem, w okolicach nóg kierowcy, a nawet w bocznej ściance bagażnika.
• W komorze silnika: Zazwyczaj w pobliżu akumulatora, w czarnej plastikowej skrzynce.

Najlepszym źródłem informacji o dokładnej lokalizacji skrzynek bezpieczników i ich schematach jest zawsze instrukcja obsługi Twojego pojazdu. Zdecydowanie polecam zajrzeć tam w pierwszej kolejności.

Jak odczytać schemat na klapce? Rozszyfrowanie oznaczeń bezpieczników

Same bezpieczniki mają również oznaczenia. Na obudowie każdego bezpiecznika nadrukowana jest jego wartość natężenia prądu w amperach (A). Dodatkowo, wartości te są standaryzowane za pomocą kolorów, co ułatwia szybką identyfikację. Zawsze, ale to zawsze, wymieniaj spalony bezpiecznik na nowy o identycznych parametrach amperażu i rozmiarze!

Trzy metody sprawdzania bezpieczników multimetrem

Przejdźmy do sedna, czyli do praktycznych metod sprawdzania bezpieczników za pomocą multimetru. Przedstawię Ci trzy najpopularniejsze techniki: test ciągłości obwodu, pomiar rezystancji oraz pomiar napięcia. Każda z nich ma swoje zastosowanie i specyfikę, ale wszystkie pozwolą Ci skutecznie zdiagnozować problem.

Metoda 1: Test ciągłości obwodu (z sygnałem dźwiękowym) najszybsza i najłatwiejsza

To zdecydowanie moja ulubiona metoda, ponieważ jest najszybsza i najbardziej intuicyjna. Wymaga wyjęcia bezpiecznika z gniazda, ale w zamian oferuje natychmiastową informację o jego stanie.

Jak poprawnie ustawić multimetr na tryb "brzęczyka"?

Aby skorzystać z tej metody, musisz ustawić swój multimetr na tryb ciągłości obwodu. Zazwyczaj jest on oznaczony symbolem diody lub ikoną przypominającą głośnik (tzw. "brzęczyk"). W tym trybie, po zwarciu sond multimetru, urządzenie wyda sygnał dźwiękowy, a na wyświetlaczu pojawi się bardzo niska wartość (bliska 0) lub symbol ciągłości.

Prawidłowe wyjęcie bezpiecznika z gniazda użyj specjalnego chwytaka

Zawsze pamiętaj o wyłączeniu zapłonu przed przystąpieniem do pracy. Zlokalizuj podejrzany bezpiecznik na schemacie, a następnie użyj specjalnego chwytaka do bezpieczników, aby delikatnie, ale stanowczo wyjąć go z gniazda. Unikaj używania metalowych narzędzi, które mogłyby spowodować zwarcie lub uszkodzić gniazdo.

Interpretacja wyników: Kiedy dźwięk oznacza sprawność, a cisza problem?

Po wyjęciu bezpiecznika przyłóż końcówki sond multimetru do metalowych blaszek bezpiecznika (po obu stronach). Teraz interpretacja jest prosta:

• Sygnał dźwiękowy (brzęczyk) i niska wartość na wyświetlaczu (bliska 0): Oznacza, że bezpiecznik jest sprawny. Prąd może przez niego swobodnie przepływać.
• Brak sygnału dźwiękowego i wyświetlająca się "1" lub "OL" (Over Limit): Oznacza, że bezpiecznik jest przepalony. Obwód jest przerwany, a prąd nie może przez niego przejść.

Metoda 2: Pomiar rezystancji (oporności) dla większej precyzji

Metoda pomiaru rezystancji jest bardzo podobna do testu ciągłości obwodu i również wymaga wyjęcia bezpiecznika. Oferuje nieco większą precyzję, jeśli test ciągłości nie jest dostępny lub masz wątpliwości.

Ustawienie miernika na omy (Ω) który zakres wybrać?

Ustaw multimetr na funkcję pomiaru rezystancji, oznaczoną grecką literą omega (Ω). Wybierz najniższy dostępny zakres, np. 200 Ω. Dzięki temu uzyskasz najbardziej precyzyjny odczyt dla bezpiecznika, który powinien mieć bardzo niską rezystancję.

Jak interpretować odczyty? Co oznacza wynik bliski zera, a co "OL"?

Podobnie jak w metodzie ciągłości, przyłóż sondy multimetru do metalowych blaszek wyjętego bezpiecznika. Interpretacja wyników:

• Wartość bliska 0 Ω (np. 0.1 Ω, 0.2 Ω): Oznacza, że bezpiecznik jest sprawny. Prąd napotyka minimalny opór.
• "OL" (Over Limit) lub "1" na wyświetlaczu: Oznacza, że bezpiecznik jest przepalony. Obwód jest otwarty, a multimetr nie jest w stanie zmierzyć rezystancji, ponieważ jest ona nieskończenie wysoka.

Metoda 3: Pomiar napięcia jak sprawdzić bezpiecznik bez wyjmowania go z gniazda?

Ta metoda jest niezwykle przydatna, gdy nie chcesz lub nie możesz wyjąć bezpiecznika z gniazda. Pozwala na szybką weryfikację stanu bezpiecznika "na miejscu", choć wymaga włączenia zapłonu.

Konfiguracja multimetru do pomiaru napięcia stałego (DCV)

Krok po kroku: Gdzie przyłożyć sondy i dlaczego zapłon musi być włączony?

Ta metoda wymaga nieco więcej uwagi, ale jest bardzo efektywna:

1. Włącz zapłon: To kluczowy krok. Aby w obwodzie pojawiło się napięcie, które będziemy mierzyć, musi być włączony zapłon lub dane urządzenie (np. radio) musi być aktywne.
2. Podłącz czarną sondę do masy: Czarną sondę multimetru przyłóż do dowolnego niemalowanego, metalowego elementu karoserii samochodu, który stanowi dobrą masę.
3. Przyłóż czerwoną sondę do styków kontrolnych: Na górnej części większości bezpieczników płaskich znajdują się dwa małe, metalowe punkty kontrolne. Przyłóż czerwoną sondę kolejno do każdego z tych punktów.

Dlaczego zapłon musi być włączony? Ponieważ tylko wtedy prąd płynie przez obwód chroniony przez bezpiecznik. Jeśli zapłon jest wyłączony, na żadnym ze styków nie będzie napięcia, co uniemożliwi prawidłową diagnostykę.

Analiza wyników: Równe napięcie na obu stykach to dobry znak

Interpretacja wyników jest prosta:

• Napięcie zbliżone do napięcia akumulatora (ok. 12V) na OBU stykach kontrolnych: Oznacza, że bezpiecznik jest sprawny. Prąd przepływa przez niego bez problemu.
• Napięcie (ok. 12V) tylko na JEDNYM styku kontrolnym, a na drugim brak napięcia (0V): Oznacza, że bezpiecznik jest przepalony. Napięcie dochodzi do bezpiecznika, ale nie przechodzi przez niego dalej.
• Brak napięcia na OBU stykach: Może to oznaczać, że problem leży gdzie indziej (np. brak zasilania do skrzynki bezpieczników, uszkodzony przekaźnik) lub obwód nie jest aktywny (np. urządzenie wyłączone, zapłon wyłączony).

Przepalony bezpiecznik co dalej?

Gratulacje! Udało Ci się zdiagnozować przepalony bezpiecznik. To już połowa sukcesu. Teraz czas na jego wymianę, ale pamiętaj, że prawidłowy dobór i montaż nowego bezpiecznika są równie ważne, co sama diagnostyka.

Dobór nowego bezpiecznika: Dlaczego kolor i amperaż są kluczowe?

To absolutnie fundamentalna zasada: nowy bezpiecznik musi być identyczny z przepalonym pod względem amperażu (wartości prądu) i rozmiaru. Nie ma tu miejsca na eksperymenty. Amperaż jest nadrukowany na obudowie bezpiecznika i często kodowany kolorem (np. czerwony to 10A, niebieski 15A). Jeśli założysz bezpiecznik o innym amperażu, ryzykujesz poważne konsekwencje.

Nigdy nie rób tego błędu: Czym grozi założenie mocniejszego bezpiecznika?

To jest błąd, którego nigdy, pod żadnym pozorem nie wolno popełniać. Założenie bezpiecznika o wyższym amperażu (np. 20A zamiast 10A) może mieć katastrofalne skutki. Taki bezpiecznik nie przepali się w momencie przeciążenia, co oznacza, że prąd o zbyt wysokim natężeniu będzie płynął przez instalację elektryczną samochodu. Może to doprowadzić do:

• Uszkodzenia przewodów elektrycznych: Przegrzewanie się kabli.
• Uszkodzenia drogich podzespołów: Spalone moduły sterujące, radio, silniczki elektryczne.
• Pożaru samochodu: Przegrzane przewody i elementy mogą zapalić się, co stanowi śmiertelne zagrożenie.

Jeśli bezpiecznik przepala się regularnie, oznacza to, że w obwodzie jest poważniejsza usterka (np. zwarcie), którą trzeba zdiagnozować i naprawić, a nie "leczyć" mocniejszym bezpiecznikiem.

Prosta wymiana: Jak prawidłowo włożyć nowy bezpiecznik na miejsce?

Wymiana bezpiecznika jest prosta, ale wymaga precyzji:

1. Wyłącz zapłon: Zawsze upewnij się, że zapłon jest wyłączony.
2. Wybierz odpowiedni bezpiecznik: Upewnij się, że nowy bezpiecznik ma identyczny amperaż i rozmiar co ten, który został przepalony.
3. Włóż bezpiecznik w gniazdo: Delikatnie, ale stanowczo wciśnij nowy bezpiecznik w puste gniazdo. Powinien wejść równo i stabilnie. Upewnij się, że jest dobrze osadzony.
4. Sprawdź działanie: Włącz zapłon i sprawdź, czy urządzenie, które wcześniej nie działało, teraz funkcjonuje poprawnie.

Typowe problemy i najczęstsze błędy podczas diagnostyki

Nawet przy najlepszych chęciach, podczas samodzielnej diagnostyki mogą pojawić się pewne problemy lub błędy. Warto wiedzieć, jak sobie z nimi radzić, aby nie tracić czasu i niepotrzebnie się frustrować.

Co zrobić, gdy nowy bezpiecznik przepala się natychmiast po wymianie?

Jeśli po włożeniu nowego bezpiecznika ten natychmiast się przepala (często z charakterystycznym "pstryknięciem" lub iskrzeniem), jest to jednoznaczny sygnał, że w obwodzie występuje poważniejsza usterka. Najczęściej jest to zwarcie. W takiej sytuacji wymiana bezpiecznika na kolejny nic nie da, a jedynie zużyjesz zapasowe elementy. Konieczna jest dalsza, często profesjonalna diagnostyka, aby zlokalizować przyczynę zwarcia i ją usunąć. Nie próbuj "na siłę" zakładać kolejnych bezpieczników ani, co gorsza, mocniejszych.

Brak odczytu na multimetrze? Sprawdź te 3 rzeczy

Czasami multimetr "milczy" lub pokazuje dziwne odczyty. Zanim uznasz go za zepsuty, sprawdź te podstawowe rzeczy:

• Słaby styk sond: Upewnij się, że sondy multimetru mają pewny i dobry kontakt z metalowymi elementami bezpiecznika lub punktami pomiarowymi. Czasem wystarczy mocniej docisnąć.
• Nieprawidłowe ustawienie miernika: Sprawdź, czy multimetr jest ustawiony na właściwą funkcję (ciągłość, rezystancja, napięcie) i odpowiedni zakres. To najczęstszy błąd!
• Rozładowana bateria w multimetrze: Jeśli multimetr działa na baterie, upewnij się, że nie są one rozładowane. Słaba bateria może powodować błędne odczyty lub całkowity brak reakcji.

Przeczytaj również: Multimetr do 100 zł: Ranking i porady czy tani miernik wystarczy?

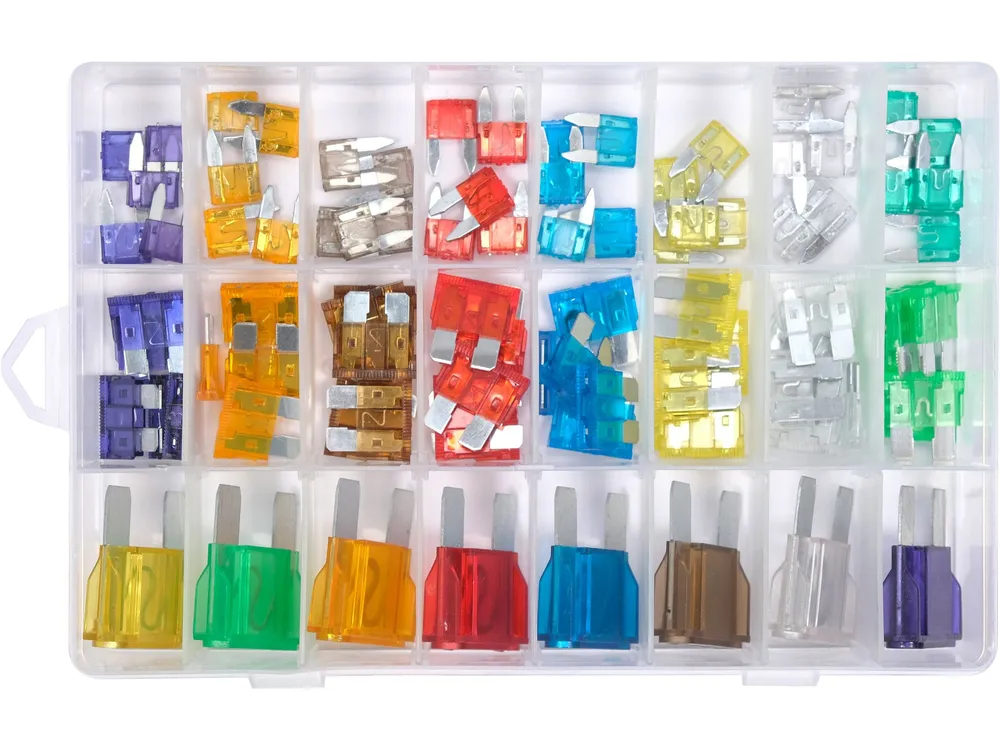

Jak rozpoznać rodzaje bezpieczników w swoim aucie (Mini, Standard, Maxi)?

Wspomniałem już, że bezpieczniki muszą mieć identyczny rozmiar. Oto najpopularniejsze typy, które możesz spotkać w swoim samochodzie:

• Bezpieczniki płaskie (ostrzowe): To najczęściej spotykane bezpieczniki w nowoczesnych samochodach. Dzielą się na rozmiary:
  • Mini (ATM, APM): Najmniejsze z płaskich, często spotykane w nowszych autach ze względu na oszczędność miejsca.
  • Standard (ATO, ATC): Najbardziej powszechne, o średnim rozmiarze.
  • Maxi (APX): Największe z płaskich, używane do ochrony obwodów o wysokim natężeniu prądu, np. układów ABS, wentylatorów chłodnicy.
• Bezpieczniki Micro2/Micro3: Jeszcze mniejsze niż Mini, pojawiają się w najnowszych konstrukcjach samochodowych.
• Bezpieczniki rurkowe (szklane): Spotykane głównie w starszych modelach samochodów. Mają cylindryczny kształt ze szklaną obudową, przez którą widać element topikowy.
