Wybór odpowiedniego amperomierza to kluczowa decyzja dla każdego, kto mierzy prąd, szczególnie w instalacjach o dużym natężeniu. Ten artykuł pomoże Ci zrozumieć różnice między amperomierzem z bocznikiem a miernikiem bezpośrednim, byś mógł podjąć świadomą decyzję, która zapewni precyzję i bezpieczeństwo Twoich pomiarów.
Wybór amperomierza: bocznik niezbędny dla dużych prądów, bezpośredni dla małych
- Amperomierze do pomiaru bezpośredniego nadają się do prądów do 10-20A, idealne do prostych obwodów.
- Bocznik jest konieczny przy prądach powyżej 10-20A, np. w fotowoltaice, car-audio czy przemyśle.
- Bocznik to precyzyjny rezystor, który "ominięciem" prądu pozwala miernikowi (woltomierzowi) bezpiecznie wskazać duże natężenia.
- Standardowe boczniki generują spadek napięcia 60 mV lub 75 mV przy swoim prądzie znamionowym.
- Kluczowy jest dobór bocznika z zapasem prądowym (ok. 20-25%) oraz dopasowanie jego spadku napięcia do zakresu miernika.
- Montaż bocznika blisko źródła prądu i zdalny odczyt miernika to główne zalety rozwiązania z bocznikiem.
Wybór amperomierza: kluczowa decyzja dla bezpieczeństwa i precyzji
Jako osoba z doświadczeniem w pracy z różnorodnymi instalacjami elektrycznymi, wiem, że wybór właściwego amperomierza to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i precyzji pomiaru. Niewłaściwy dobór może prowadzić do szeregu problemów od uszkodzenia samego miernika, przez nieprecyzyjne odczyty, aż po realne zagrożenie dla całej instalacji, a nawet dla użytkownika. Jest to szczególnie widoczne w kontekście wysokich natężeń prądu, gdzie standardowy miernik po prostu nie wystarczy.Wyobraź sobie sytuację, w której próbujesz zmierzyć prąd płynący przez potężny system car-audio lub instalację fotowoltaiczną, używając miernika przeznaczonego do małych obwodów. Ryzykujesz nie tylko spalenie miernika, ale także spowodowanie zwarcia, które może uszkodzić drogie komponenty, a nawet wywołać pożar. Dlatego tak ważne jest zrozumienie, kiedy możemy polegać na prostym amperomierzu, a kiedy niezbędne staje się zastosowanie bardziej zaawansowanego rozwiązania z bocznikiem.
Amperomierz bez bocznika: prostota dla mniejszych prądów

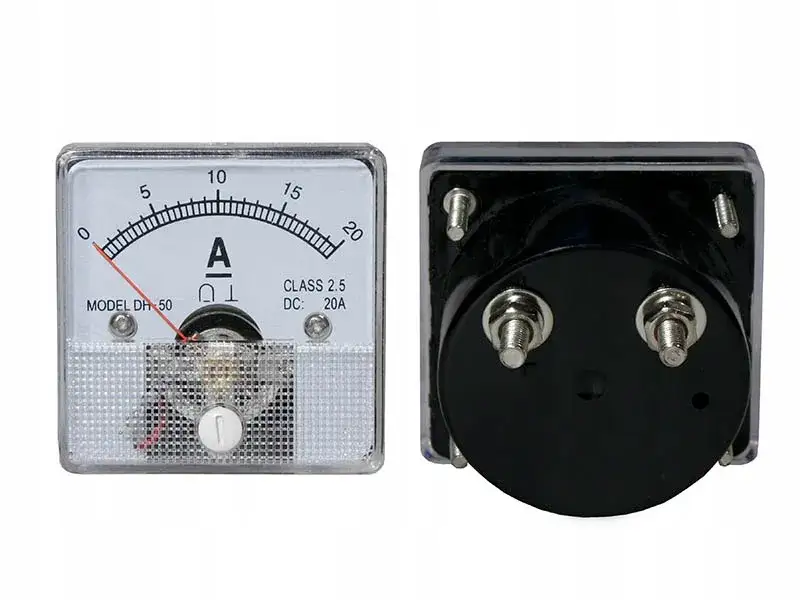

Amperomierz do pomiaru bezpośredniego to najprostsza forma miernika prądu. Jego zasada działania jest nieskomplikowana: cały mierzony prąd przepływa bezpośrednio przez wnętrze urządzenia. Dzięki temu instalacja takiego miernika jest niezwykle prosta wystarczy wpiąć go szeregowo w obwód, w którym chcemy dokonać pomiaru. Znajduje on swoje zastosowanie wszędzie tam, gdzie mamy do czynienia z niewielkimi natężeniami prądu.Typowe przykłady to proste obwody elektroniczne, zasilacze laboratoryjne o małej mocy, czy też starsze instalacje samochodowe, gdzie mierzymy prąd ładowania akumulatora. Niestety, jego największa zaleta jest jednocześnie jego największym ograniczeniem. Amperomierze bezpośrednie są zazwyczaj projektowane do pomiaru prądów do 10A, maksymalnie 20A. Przekroczenie tej "magicznej granicy" może doprowadzić do przegrzania, uszkodzenia, a nawet zniszczenia miernika, ponieważ jego wewnętrzny rezystor pomiarowy (zwany bocznikowym, ale o bardzo małej rezystancji) nie jest w stanie rozproszyć tak dużej mocy. Właśnie w takich sytuacjach z pomocą przychodzi bocznik.
Bocznik: rewolucja w pomiarze dużych prądów

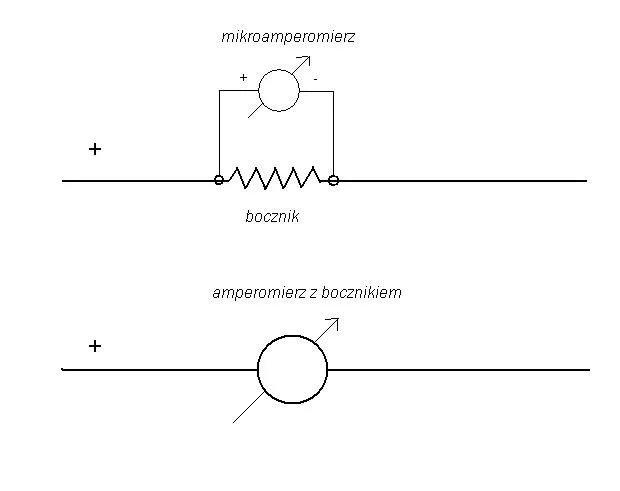

Bocznik to prawdziwa rewolucja w pomiarze dużych prądów, która pozwala nam bezpiecznie i precyzyjnie monitorować nawet bardzo wysokie natężenia. Czym jest bocznik? To nic innego jak precyzyjny rezystor o bardzo małej, ale dokładnie znanej oporności, który włączamy szeregowo w obwód, podobnie jak amperomierz bezpośredni. Kluczowa różnica polega na tym, że przez bocznik przepływa cały mierzony prąd, natomiast miernik, który do niego podłączamy, to tak naprawdę woltomierz.
Ten woltomierz mierzy bardzo mały spadek napięcia, który powstaje na boczniku zgodnie z prawem Ohma (U=I*R). Ponieważ oporność bocznika jest stała i znana, a my mierzymy spadek napięcia, miernik może być wyskalowany bezpośrednio w amperach. Standardowe boczniki, z którymi najczęściej się spotykamy, generują znamionowy spadek napięcia 60 mV lub 75 mV przy swoim prądzie znamionowym. To właśnie te wartości są kluczowe przy doborze odpowiedniego miernika.Zastosowanie bocznika niesie ze sobą szereg kluczowych zalet. Po pierwsze, zapewnia bezpieczeństwo pomiaru dużych prądów, ponieważ duży prąd nie przepływa przez delikatny ustrój pomiarowy miernika. Po drugie, gwarantuje wysoką precyzję, dzięki precyzyjnej rezystancji bocznika. Po trzecie, oferuje elastyczność montażu miernik może być umieszczony zdalnie, w wygodnym dla użytkownika miejscu, połączony z bocznikiem cienkimi przewodami pomiarowymi, co jest niezwykle praktyczne w wielu instalacjach.
Praktyczny przewodnik: kiedy wybrać bocznik, a kiedy miernik bezpośredni?
Podjęcie decyzji o wyborze odpowiedniego amperomierza nie musi być trudne, jeśli znamy kluczowe kryteria. Najważniejszym z nich jest maksymalny prąd, jaki będziemy mierzyć. Poniższa tabela porównawcza, którą przygotowałem, powinna rozwiać wszelkie wątpliwości i pomóc Ci dokonać właściwego wyboru dla Twojej konkretnej aplikacji.
| Kryterium | Amperomierz do pomiaru bezpośredniego | Amperomierz z bocznikiem |
|---|---|---|
| Maksymalny prąd | Zazwyczaj do 10A (maks. 20A) | Powyżej 10-20A (np. 50A, 100A, 200A i więcej) |
| Zastosowania | Proste obwody elektroniczne, zasilacze małej mocy, starsze instalacje samochodowe (ładowanie) | Instalacje fotowoltaiczne, systemy car-audio o dużej mocy, łodzie, kampery, rozdzielnice przemysłowe, spawarki |
| Zasada działania | Prąd płynie bezpośrednio przez miernik | Miernik (woltomierz) mierzy spadek napięcia na rezystorze (boczniku), przez który płynie prąd |
| Zalety | Prostota instalacji, niższy koszt dla małych prądów | Bezpieczeństwo, precyzja, możliwość zdalnego odczytu, odporność na wysokie prądy |
| Wady | Ograniczone zastosowanie, ryzyko uszkodzenia przy zbyt dużym prądzie | Wyższy koszt, konieczność prawidłowego doboru i montażu bocznika |
Jak widać, jeśli Twoje potrzeby pomiarowe wykraczają poza kilkanaście amperów, rozwiązanie z bocznikiem jest nie tylko rekomendowane, ale często wręcz niezbędne. To inwestycja w bezpieczeństwo i niezawodność, która szybko się zwraca.
Fotowoltaika: dlaczego bocznik to podstawa monitoringu?

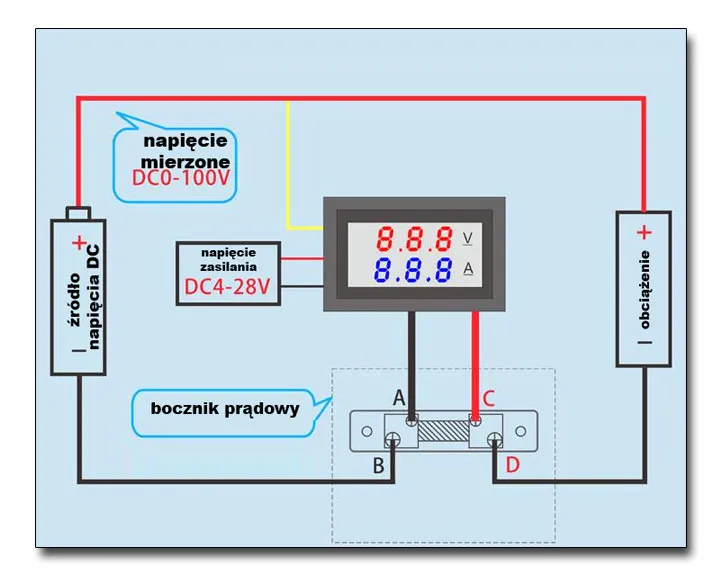

W dzisiejszych czasach, kiedy instalacje fotowoltaiczne stają się standardem w domach i firmach, bocznik jest absolutną podstawą skutecznego i bezpiecznego monitoringu. W domowych systemach PV, zwłaszcza tych z magazynami energii (akumulatorami), prądy mogą osiągać naprawdę imponujące wartości. Prąd płynący z paneli słonecznych, a także prąd ładowania i rozładowania akumulatorów, z łatwością może wynieść 50A, 100A, a nawet znacznie więcej.
W takich warunkach bezpośredni pomiar zwykłym amperomierzem jest po prostu niemożliwy i skrajnie niebezpieczny. Bocznik pozwala na bezpieczne i dokładne monitorowanie tych wysokich prądów. Dzięki niemu możemy precyzyjnie śledzić, ile energii jest generowane, ile trafia do akumulatorów, a ile jest pobierane przez urządzenia. To kluczowe informacje nie tylko dla bieżącej diagnostyki pracy instalacji, ale także dla optymalizacji uzysków energii i, co najważniejsze, dla ochrony całego systemu przed przeciążeniami. Bez bocznika, efektywne zarządzanie energią w fotowoltaice byłoby znacznie utrudnione, a nawet niemożliwe.
Przeczytaj również: Jaki multimetr do samochodu? Wybierz idealny model dla siebie!
Dobór i montaż amperomierza z bocznikiem: uniknij typowych błędów
Prawidłowy dobór i montaż amperomierza z bocznikiem to klucz do jego niezawodnej pracy. Wiele problemów wynika z prostych błędów, których łatwo uniknąć, postępując zgodnie z kilkoma zasadami. Przedstawię Ci kroki, które pomogą Ci w tym procesie.
-
Krok 1: Dobór pary idealnej jak dopasować parametry bocznika i wskaźnika (prąd i napięcie mV)?
To absolutna podstawa. Musisz dobrać bocznik o prądzie znamionowym, który jest z zapasem (około 20-25%) w stosunku do maksymalnego prądu, jaki spodziewasz się mierzyć w obwodzie. Jeśli maksymalny prąd to 80A, wybierz bocznik 100A. Następnie, co równie ważne, musisz dopasować znamionowy spadek napięcia bocznika (np. 75 mV) do zakresu pomiarowego miernika (woltomierza). Jeśli bocznik jest 100A/75mV, miernik powinien mieć zakres pomiarowy 75 mV, aby pokazać pełne wychylenie przy 100A. To gwarantuje prawidłowe wskazania.
-
Krok 2: Gdzie zamontować bocznik w instalacji, aby pomiar był wiarygodny?

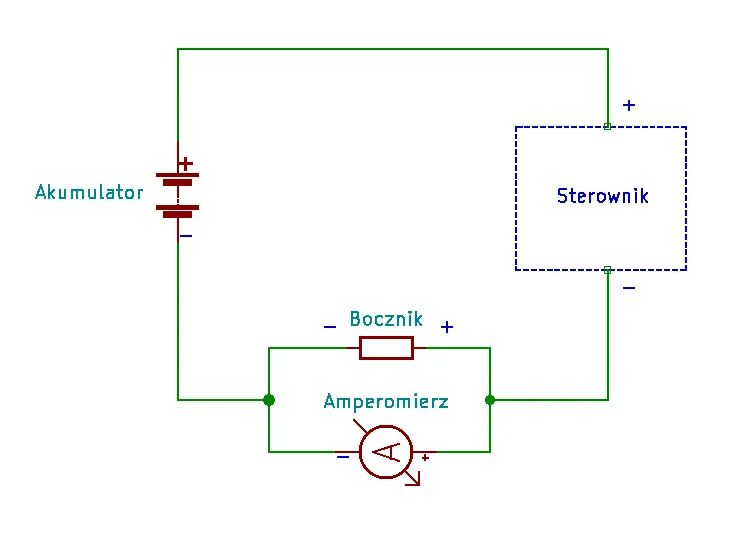

Bocznik powinien być zamontowany w miejscu, które zapewni dokładny pomiar całego prądu płynącego w obwodzie. Najczęściej montuje się go jak najbliżej bieguna ujemnego akumulatora (w przypadku systemów DC) lub w głównym przewodzie prądowym, który ma być mierzony. Ważne jest, aby bocznik był wpięty szeregowo w główny tor prądowy, tak aby cały mierzony prąd przez niego przepływał. Unikaj miejsc, gdzie prąd mógłby "omijać" bocznik.
-
Krok 3: Prawidłowe podłączenie przewodów pomiarowych na co zwrócić szczególną uwagę?
Po zamontowaniu bocznika, podłącz do niego cienkie przewody pomiarowe, które następnie poprowadzisz do miernika. Pamiętaj, że miernik (wskaźnik) może być umieszczony w dogodnym dla Ciebie miejscu, nawet kilkanaście metrów od bocznika, co jest jego ogromną zaletą i pozwala na zdalny odczyt. Zwróć szczególną uwagę na prawidłową polaryzację (plus do plusa, minus do minusa) oraz na solidność połączeń. Luźne lub źle zaizolowane połączenia mogą prowadzić do błędnych odczytów lub, w skrajnych przypadkach, do uszkodzenia. Zawsze upewnij się, że wszystkie połączenia są mocne i bezpieczne.
