Jak podłączyć amperomierz do akumulatora? Krok po kroku i bezpiecznie

Ten artykuł stanowi szczegółowy poradnik, który krok po kroku wyjaśnia, jak bezpiecznie i poprawnie podłączyć amperomierz do akumulatora. Dowiesz się, jak mierzyć prąd w różnych scenariuszach, unikając typowych błędów i zapewniając bezpieczeństwo pracy, co jest kluczowe dla prawidłowej diagnostyki systemów samochodowych i fotowoltaicznych.

Po co w ogóle mierzyć prąd w obwodzie akumulatora?

Pomiar prądu w obwodzie akumulatora to niezwykle ważna czynność diagnostyczna, która pozwala na weryfikację wielu aspektów działania instalacji elektrycznej. Jako Cyprian Baran, często podkreślam, że bez tej wiedzy działamy po omacku. Możemy dzięki temu sprawdzić, czy akumulator jest prawidłowo ładowany przez prostownik lub alternator, co jest kluczowe dla jego żywotności. Co więcej, pomiar prądu na postoju pozwala wykryć tzw. "złodziei prądu", czyli niepożądane pobory, które rozładowują akumulator, gdy pojazd stoi nieużywany. W systemach fotowoltaicznych off-grid, monitorowanie prądu ładowania z paneli i prądu rozładowania przez odbiorniki jest absolutnie niezbędne do zarządzania energią i optymalizacji pracy całego systemu. To po prostu fundament prawidłowej diagnostyki i konserwacji.

Zrozum fundamentalną różnicę: połączenie szeregowe a równoległe

Zanim przejdziemy do praktyki, musimy sobie jasno powiedzieć: amperomierz zawsze podłączamy szeregowo! Co to oznacza? Oznacza to, że obwód, w którym chcemy zmierzyć prąd, musi zostać przerwany, a amperomierz wpięty w tę przerwę, tak aby cały mierzony prąd przepływał przez jego wnętrze. Wyobraź sobie rurę z wodą żeby zmierzyć przepływ, musisz wstawić miernik w środek rury, a nie obok niej. Podłączenie amperomierza równolegle, czyli bezpośrednio do zacisków akumulatora (tak jak woltomierza), jest kardynalnym błędem. Amperomierz ma bardzo niską rezystancję wewnętrzną, więc podłączenie równoległe spowoduje niemal natychmiastowe zwarcie, co jest niezwykle niebezpieczne i może prowadzić do poważnych uszkodzeń.

Jakie ryzyko niesie ze sobą jeden mały błąd przy podłączaniu?

• Uszkodzenie miernika: Najczęstszym skutkiem nieprawidłowego podłączenia (np. równoległego lub na zbyt niskim zakresie) jest przepalenie wewnętrznego bezpiecznika amperomierza. W gorszym przypadku, szczególnie przy braku bezpiecznika lub jego zbyt dużej wartości, miernik może ulec trwałemu uszkodzeniu.
• Uszkodzenie akumulatora: Zwarcie spowodowane podłączeniem równoległym może doprowadzić do szybkiego rozładowania akumulatora, jego przegrzania, a nawet eksplozji w skrajnych przypadkach, zwłaszcza w starszych typach akumulatorów kwasowo-ołowiowych.
• Uszkodzenie instalacji elektrycznej: Duży prąd zwarciowy może uszkodzić przewody, bezpieczniki w instalacji pojazdu lub systemu PV, a nawet doprowadzić do pożaru.
• Zagrożenie dla osoby wykonującej pomiar: Zwarcie to nie tylko ryzyko dla sprzętu. Może dojść do iskrzenia, przegrzania elementów, a nawet poparzeń. Bezpieczeństwo jest zawsze priorytetem, dlatego tak ważne jest przestrzeganie procedur.

Wybór i przygotowanie amperomierza do pomiaru

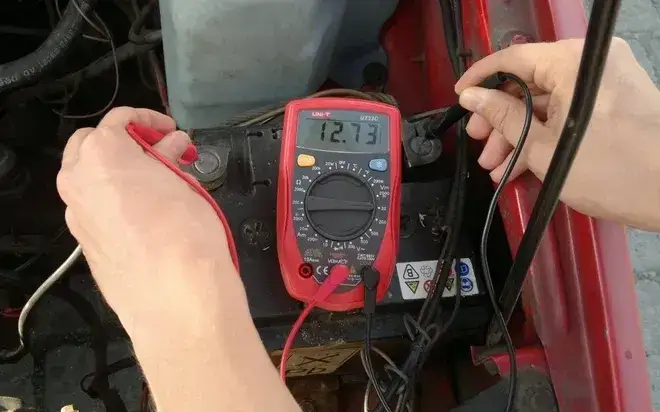

Multimetr cyfrowy uniwersalne narzędzie w Twoim warsztacie

Multimetr cyfrowy to prawdziwy szwajcarski scyzoryk w rękach każdego majsterkowicza i elektryka. Jest to najpopularniejsze narzędzie do pomiaru prądu, napięcia i rezystancji. Przygotowanie go do pomiaru prądu wymaga jednak pewnej uwagi. Po pierwsze, musisz przełączyć przewody pomiarowe do odpowiednich gniazd. Zazwyczaj czerwony przewód (plus) podłącza się do gniazda oznaczonego jako "A" lub "10A" (dla dużych prądów), a czarny przewód (minus) do gniazda "COM". Po drugie, pokrętło wyboru funkcji należy ustawić na pomiar prądu stałego (oznaczone jako "A=" lub "DC A"). Pamiętaj, że multimetr cyfrowy zawsze wymaga przerwania obwodu, aby wpiąć go szeregowo.

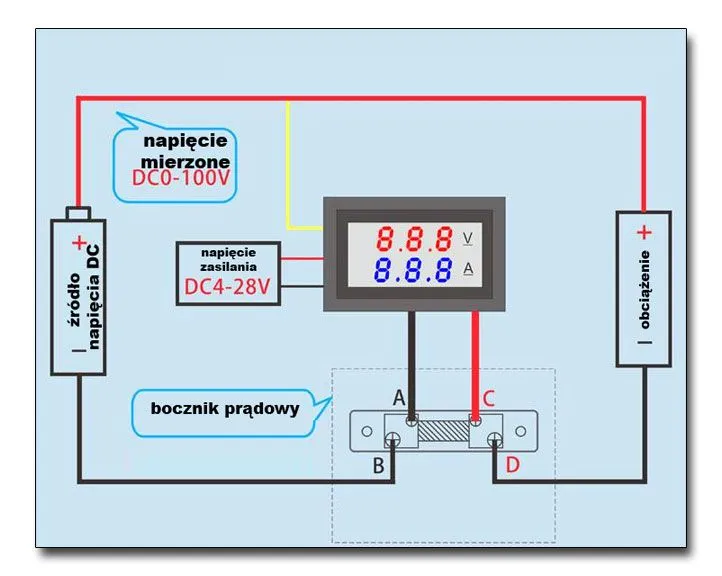

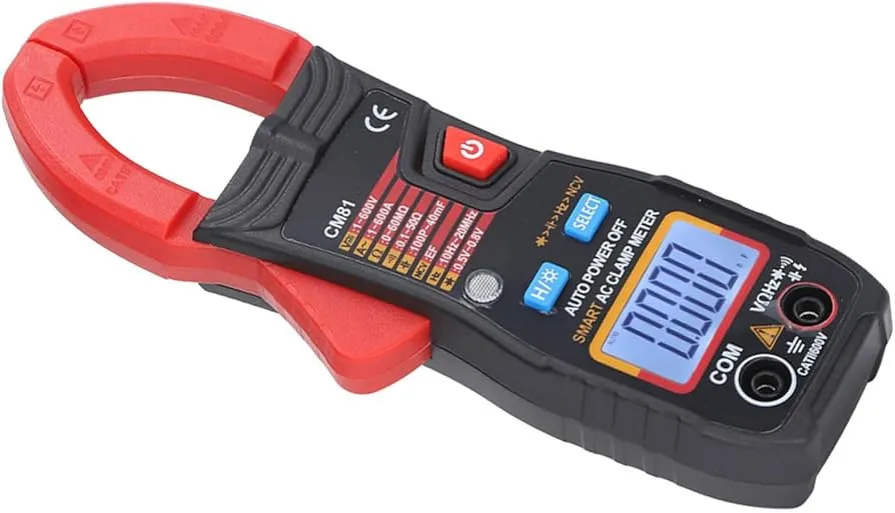

Amperomierz cęgowy bezpieczny pomiar bez przerywania obwodu

Amperomierz cęgowy to narzędzie, które osobiście bardzo cenię za jego wygodę i bezpieczeństwo, zwłaszcza gdy pracujemy z dużymi prądami lub nie chcemy przerywać obwodu. Jego główna zaleta polega na możliwości pomiaru prądu bez fizycznego wpinania się w obwód. Wystarczy objąć przewód, w którym płynie prąd, cęgami miernika. Działa on na zasadzie indukcji elektromagnetycznej, mierząc pole magnetyczne wytwarzane przez przepływający prąd. Jest to idealne rozwiązanie do szybkiej diagnostyki, na przykład w samochodzie, gdzie rozpinanie obwodu może być uciążliwe lub niemożliwe. Pamiętaj jednak, że mierzy on prąd tylko w jednym przewodzie na raz objęcie obu przewodów (plusowego i minusowego) jednocześnie spowoduje zerowy odczyt, ponieważ ich pola magnetyczne się zniosą.

Krok zero: Ustawienie miernika i sprawdzenie zakresu pomiarowego

Zanim w ogóle pomyślisz o podłączeniu amperomierza, musisz wykonać ten kluczowy "krok zero". Zawsze ustaw miernik na odpowiedni zakres pomiarowy PRZED podłączeniem! To jest fundamentalna zasada bezpieczeństwa i ochrony sprzętu. Jeśli spodziewasz się dużego prądu, a ustawisz miernik na zbyt niski zakres (np. miliampery zamiast amperów), niemal na pewno przepalisz wewnętrzny bezpiecznik miernika. Zawsze doradzam, aby zaczynać od najwyższego dostępnego zakresu (np. 10A lub 20A) i, jeśli odczyt jest zbyt niski lub zerowy, stopniowo zmniejszać zakres, aż uzyskasz precyzyjny wynik. Lepiej zacząć od zbyt wysokiego zakresu i uzyskać niedokładny odczyt, niż od zbyt niskiego i uszkodzić miernik.

Praktyczny przewodnik: Jak podłączyć amperomierz do akumulatora krok po kroku

Scenariusz 1: Pomiar prądu ładowania z prostownika lub ładowarki

Pomiar prądu ładowania jest kluczowy, aby upewnić się, że akumulator jest prawidłowo zasilany. Oto jak to zrobić bezpiecznie:

1. Odłącz zasilanie prostownika/ładowarki: To absolutna podstawa. Upewnij się, że prostownik jest wyłączony i odłączony od sieci elektrycznej.
2. Odłącz dodatnią klemę (+) od akumulatora: Użyj izolowanych narzędzi, aby bezpiecznie zdjąć klemę z dodatniego bieguna akumulatora.
3. Podłącz dodatni przewód (+) z prostownika do wejścia dodatniego (+) amperomierza: Czerwony przewód z prostownika (lub ładowarki) podłącz do gniazda "A" lub "10A" w multimetrze.
4. Podłącz ujemny przewód (-) z amperomierza do dodatniego bieguna (+) akumulatora: Czarny przewód z multimetru podłącz do dodatniego bieguna akumulatora. W ten sposób amperomierz jest wpięty szeregowo w obwodzie dodatnim.
5. Ujemny biegun (-) akumulatora pozostaje podłączony do ujemnego przewodu (-) prostownika: Ta część obwodu pozostaje nienaruszona.
6. Ustaw multimetr: Upewnij się, że multimetr jest ustawiony na pomiar prądu stałego (DC A) i na odpowiednio wysoki zakres (np. 10A).
7. Włącz zasilanie prostownika: Dopiero teraz możesz podłączyć i włączyć prostownik. Obserwuj odczyt na amperomierzu.

Pamiętaj, że wartość napięcia ładowania akumulatora nie powinna przekraczać 14.4V - 14.5V, co również możesz monitorować woltomierzem.

Scenariusz 2: Diagnozowanie "złodzieja prądu" w instalacji samochodowej

Wykrycie niepożądanego poboru prądu na postoju to częsty problem, z którym spotykam się w warsztacie. Oto jak bezpiecznie zmierzyć "złodzieja prądu":

1. Wyłącz wszystkie odbiorniki: Upewnij się, że wszystkie światła, radio, klimatyzacja i inne urządzenia w samochodzie są wyłączone. Zamknij drzwi, aby wyłączyć oświetlenie wnętrza. Poczekaj kilka minut, aż wszystkie systemy przejdą w stan uśpienia.
2. Odłącz klemę ujemną (-) od akumulatora: Jest to zazwyczaj bezpieczniejsza opcja niż odłączanie klemy dodatniej, ponieważ minimalizuje ryzyko przypadkowego zwarcia. Użyj izolowanych narzędzi.
3. Wepnij amperomierz szeregowo: Podłącz jeden przewód amperomierza (np. czerwony) do odłączonej klemy ujemnej (-), a drugi przewód (czarny) do ujemnego słupka akumulatora. W ten sposób prąd z instalacji samochodu, zanim trafi do akumulatora, musi przepłynąć przez miernik.
4. Ustaw multimetr: Ustaw go na pomiar prądu stałego (DC A) i zacznij od najwyższego zakresu (np. 10A). Po kilku minutach, gdy systemy samochodu się "uśpią", możesz stopniowo zmniejszać zakres, aby uzyskać dokładniejszy odczyt.
5. Obserwuj odczyt: Prawidłowy prąd spoczynkowy w większości nowoczesnych samochodów powinien wynosić od 20 mA do 50 mA (0.02A do 0.05A). Wyższe wartości wskazują na problem.

Pamiętaj, aby podczas tego pomiaru nie otwierać drzwi ani nie włączać żadnych odbiorników, ponieważ może to spowodować nagły skok prądu i przepalenie bezpiecznika w mierniku.

Scenariusz 3: Monitorowanie prądu w systemie fotowoltaicznym (off-grid)

W systemach fotowoltaicznych off-grid, gdzie akumulatory są sercem magazynowania energii, amperomierz jest narzędziem diagnostycznym, które pozwala na bieżąco monitorować bilans energetyczny. Jako praktyk, zawsze zalecam jego zastosowanie. Amperomierz należy wpiąć szeregowo między kontrolerem ładowania a akumulatorem. Dzięki temu możesz monitorować zarówno prąd ładowania, który płynie z paneli słonecznych do akumulatora (wskazujący na wydajność paneli i kontrolera), jak i prąd rozładowania, który jest pobierany przez podłączone odbiorniki. Jest to nieocenione do oceny, czy system działa efektywnie, czy akumulatory są odpowiednio ładowane i czy obciążenie nie jest zbyt duże.

Wizualne schematy prawidłowych połączeń

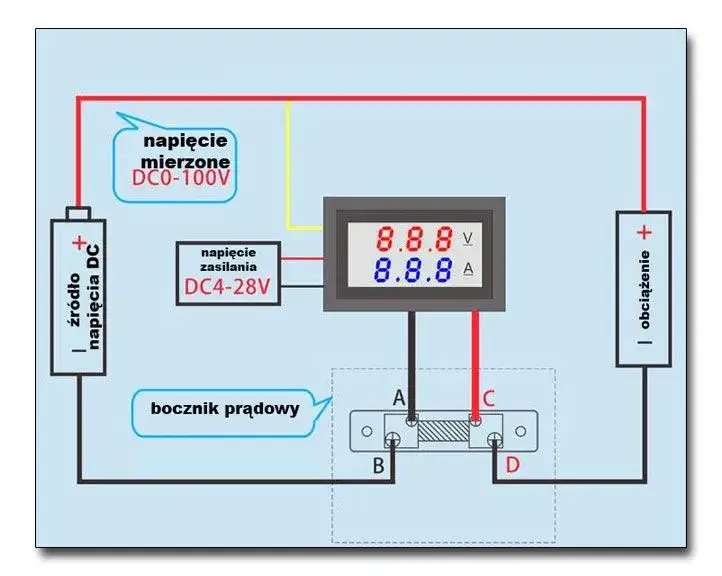

Czytelny diagram podłączenia szeregowego amperomierza do akumulatora i odbiornika

Wyobraź sobie prosty obwód: akumulator, przełącznik, odbiornik (np. żarówka) i amperomierz. Diagram powinien jasno przedstawiać, że przewód wychodzący z dodatniego bieguna akumulatora prowadzi do jednego z gniazd amperomierza, a z drugiego gniazda amperomierza wychodzi przewód, który następnie łączy się z przełącznikiem i odbiornikiem. To wizualizuje, jak obwód jest "przerwany", a amperomierz staje się jego integralną częścią, przez którą przepływa cały prąd. Często przedstawiam to jako most, który musi zostać zbudowany, aby prąd mógł dalej płynąć.

Wizualizacja poprawnego wpięcia miernika między prostownik a akumulator

Drugi diagram powinien skupić się na scenariuszu ładowania. Powinien pokazywać prostownik, z którego wychodzi przewód dodatni. Ten przewód nie idzie bezpośrednio do akumulatora, lecz najpierw do amperomierza. Dopiero z amperomierza przewód wychodzi i łączy się z dodatnim biegunem akumulatora. Przewód ujemny z prostownika łączy się bezpośrednio z ujemnym biegunem akumulatora. Taki schemat wzmacnia zrozumienie, że amperomierz jest włączony w szereg na linii zasilania, mierząc dokładnie ten prąd, który faktycznie wpływa do akumulatora.

Unikaj najczęstszych błędów przy pomiarach prądu

Błąd #1: Podłączenie równoległe prosta droga do zwarcia

Powtarzam to do znudzenia, ale to absolutnie kluczowe: nigdy nie podłączaj amperomierza równolegle! To najpoważniejszy i najczęstszy błąd, który widuję u początkujących. Amperomierz ma bardzo niską rezystancję wewnętrzną, co oznacza, że prąd płynie przez niego z minimalnym oporem. Jeśli podłączysz go równolegle, czyli bezpośrednio do zacisków źródła zasilania (akumulatora), stworzysz niemal idealne zwarcie. Skutek? Ogromny prąd, który może przepalić bezpiecznik w mierniku, uszkodzić elektronikę, a w najgorszym przypadku doprowadzić do uszkodzenia akumulatora, instalacji, a nawet pożaru. Zawsze pamiętaj: amperomierz to most w rzece, nie tama obok niej.

Błąd #2: Pomylona biegunowość co się stanie, gdy podłączysz plus do minusa?

Przy pomiarze prądu stałego (DC) kluczowa jest prawidłowa biegunowość. Jeśli pomylisz plus z minusem, czyli podłączysz czerwony przewód miernika do minusa, a czarny do plusa, zazwyczaj nie dojdzie do uszkodzenia miernika (pod warunkiem, że pozostałe aspekty połączenia są poprawne, czyli szeregowe i na odpowiednim zakresie). Najczęściej skutkuje to po prostu ujemnym odczytem na wyświetlaczu miernika. Czasem, w zależności od modelu, może pojawić się brak odczytu lub komunikat o błędzie. Wystarczy wtedy odwrócić przewody, aby uzyskać prawidłowy, dodatni odczyt. To błąd, który uczy, ale na szczęście rzadko jest destrukcyjny.

Błąd #3: Zbyt niski zakres pomiarowy jak nie spalić bezpiecznika w mierniku?

To kolejny bardzo częsty błąd, który prowadzi do irytującego przepalania bezpieczników w multimetrze. Jeśli spodziewasz się prądu rzędu kilku amperów (np. 3A), a ustawisz miernik na zakres miliamperów (mA), to momentalnie przekroczysz jego możliwości. Prąd, który będzie próbował przepłynąć przez miernik, będzie znacznie większy niż ten, na który jest on przystosowany na danym zakresie, co spowoduje przepalenie wewnętrznego bezpiecznika. Zawsze, ale to zawsze, zaczynaj pomiar od najwyższego dostępnego zakresu (np. 10A lub 20A). Jeśli odczyt będzie zbyt niski, możesz bezpiecznie zmniejszyć zakres, aby uzyskać większą precyzję. Ta prosta zasada oszczędzi Ci nerwów i pieniędzy na wymianę bezpieczników.

Błąd #4: Próba zmierzenia prądu rozruchowego dlaczego to zły pomysł?

Prąd rozruchowy silnika samochodowego to zupełnie inna liga niż prądy, które mierzymy w codziennej diagnostyce. Podczas uruchamiania silnika, prąd pobierany z akumulatora może osiągać wartości setek amperów (np. 200A, 300A, a nawet więcej). Standardowy multimetr cyfrowy, nawet ten z zakresem 10A, natychmiast ulegnie uszkodzeniu, jeśli spróbujesz nim zmierzyć taki prąd. Jego wewnętrzny bezpiecznik (jeśli w ogóle wytrzyma) na pewno się przepali, a w najgorszym przypadku uszkodzeniu ulegnie cała elektronika. Do pomiaru prądu rozruchowego absolutnie konieczne jest użycie specjalistycznego amperomierza cęgowego, który jest przystosowany do tak wysokich wartości i pozwala na pomiar bez przerywania obwodu.

Złote zasady bezpiecznego i skutecznego pomiaru prądu

Checklista bezpieczeństwa: O czym musisz pamiętać przed każdym pomiarem?

Jako Cyprian Baran, zawsze powtarzam, że bezpieczeństwo to podstawa. Oto moja checklista, którą powinieneś mieć w głowie przed każdym pomiarem prądu:

• Odłącz zasilanie: Zawsze upewnij się, że źródło prądu (np. prostownik) jest wyłączone i odłączone, zanim zaczniesz manipulować przewodami.
• Używaj izolowanych narzędzi: Minimalizuj ryzyko zwarcia i porażenia prądem.
• Prawidłowe ustawienie miernika: Przewody w odpowiednich gniazdach (A/10A i COM), pokrętło na DC A, i co najważniejsze zakres pomiarowy ustawiony na najwyższą wartość, a następnie stopniowo zmniejszany.
• Upewnij się co do połączenia szeregowego: Amperomierz musi być wpięty w przerwany obwód, nigdy równolegle.
• Sprawdź stan przewodów: Upewnij się, że przewody pomiarowe są całe, nieuszkodzone i dobrze izolowane.

Przeczytaj również: Jaki multimetr wybrać? Poradnik eksperta bezpieczeństwo i precyzja

Kiedy odczyt na amperomierzu powinien Cię zaniepokoić?

Odczyty z amperomierza to nie tylko liczby to sygnały, które mogą wskazywać na poważne problemy. Oto kilka sytuacji, które powinny wzbudzić Twój niepokój:

• Zbyt wysoki prąd spoczynkowy w samochodzie: Jeśli po uśpieniu systemów samochodu odczyt jest znacznie wyższy niż 50 mA (0.05A), masz do czynienia z "złodziejem prądu", który szybko rozładuje akumulator.
• Brak prądu ładowania mimo podłączonego prostownika: Jeśli prostownik jest podłączony i włączony, a amperomierz pokazuje zero lub bardzo niski prąd, może to oznaczać uszkodzenie prostownika, akumulatora lub problem z połączeniem.
• Zbyt wysokie napięcie ładowania akumulatora (powyżej 14.4V-14.5V): Chociaż to pomiar napięcia, jest on ściśle związany z prądem ładowania. Przeładowywanie akumulatora (zbyt wysokie napięcie) jest równie szkodliwe, jak niedoładowywanie i skraca jego żywotność.
• Niestabilne, skaczące odczyty: Mogą wskazywać na luźne połączenia, uszkodzone przewody lub niestabilne działanie źródła prądu/odbiornika.
