Diagnoza czujnika ABS multimetrem: Samodzielnie rozwiąż problem!

Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak samodzielnie zdiagnozować czujnik ABS w Twoim samochodzie za pomocą multimetru. Dowiesz się, jak rozpoznać typ czujnika, jakie wartości są prawidłowe i jak interpretować wyniki pomiarów, aby skutecznie rozwiązać problem świecącej kontrolki ABS i uniknąć niepotrzebnych kosztów.

Ignorowanie świecącej kontrolki ABS na desce rozdzielczej to coś więcej niż tylko estetyczny problem. To sygnał, że kluczowy system bezpieczeństwa w Twoim samochodzie nie działa prawidłowo. W praktyce oznacza to, że podczas awaryjnego hamowania koła mogą się zablokować, prowadząc do utraty kontroli nad pojazdem i znacznego wydłużenia drogi hamowania. Co więcej, usterka ABS często dezaktywuje inne systemy wspomagające, takie jak kontrola trakcji (ASR) czy elektroniczny program stabilizacji (ESP), które bazują na danych z czujników prędkości kół. Może również objawiać się nieoczekiwanym pulsowaniem pedału hamulca lub jego brakiem w krytycznych momentach, co z pewnością nie sprzyja bezpiecznej jeździe. Dlatego tak ważne jest, aby jak najszybciej zająć się diagnostyką.

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką niezbędne narzędzia. Odpowiednie przygotowanie to podstawa skutecznej i bezpiecznej diagnozy.

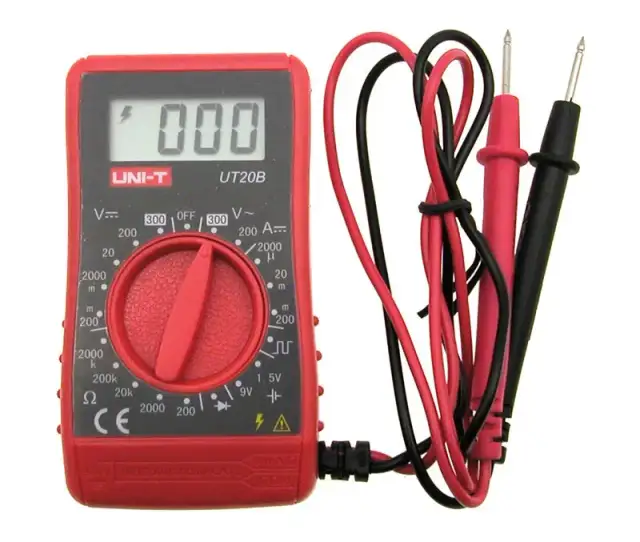

• Multimetr cyfrowy: Niezbędny do pomiaru rezystancji, napięcia stałego (DC) i zmiennego (AC).
• Podstawowe narzędzia ręczne: Klucze nasadowe, płaskie, śrubokręty (krzyżakowy, płaski) do demontażu koła i elementów osłaniających.
• Podnośnik samochodowy i kobyłki: Do bezpiecznego uniesienia pojazdu.
• Preparat do czyszczenia styków: Na wypadek korozji we wtyczkach.
• Szczotka druciana lub papier ścierny: Do ewentualnego oczyszczenia powierzchni.
• Wyposażenie ochronne: Rękawice robocze i okulary ochronne.

Bezpieczeństwo jest zawsze priorytetem, zwłaszcza gdy pracujemy przy samochodzie. Zanim zaczniesz, upewnij się, że pojazd jest bezpiecznie uniesiony na podnośniku i dodatkowo podparty stabilnymi kobyłkami. Nigdy nie polegaj wyłącznie na podnośniku hydraulicznym. Zalecam również odłączenie akumulatora, aby uniknąć przypadkowego zwarcia lub uszkodzenia układów elektronicznych, szczególnie podczas pracy z elektryką. Pamiętaj o zachowaniu ostrożności przy demontażu elementów podwozia i zawsze używaj odpowiednich narzędzi. W ten sposób minimalizujesz ryzyko wypadku i uszkodzenia pojazdu.

Rozpoznaj typ czujnika ABS: Pasywny czy aktywny?

Z mojego doświadczenia wynika, że kluczem do skutecznej diagnozy czujnika ABS jest przede wszystkim prawidłowe rozpoznanie jego typu. Na rynku dominują dwa główne rodzaje: pasywne (indukcyjne) i aktywne (Halla lub magnetorezystancyjne). Metoda ich sprawdzania multimetrem jest diametralnie różna, a pomyłka może prowadzić do błędnych wniosków, a nawet uszkodzenia sprawnego czujnika. Warto wiedzieć, że czujniki aktywne są znacznie powszechniejsze w nowszych samochodach, zazwyczaj tych wyprodukowanych po 2002 roku.

Czujniki pasywne, znane również jako indukcyjne, to starsza technologia. Ich działanie opiera się na zasadzie indukcji elektromagnetycznej nie wymagają zewnętrznego zasilania. Składają się z cewki nawiniętej wokół magnesu stałego. Kiedy zębaty pierścień (tzw. koronka ABS) obraca się w pobliżu czujnika, zmienia się pole magnetyczne, co indukuje w cewce sygnał napięcia przemiennego (AC). Dzięki temu w czujnikach pasywnych możemy bez problemu zmierzyć rezystancję.

Z kolei czujniki aktywne to bardziej zaawansowane urządzenia. W przeciwieństwie do pasywnych, wymagają zasilania, które dostarcza im sterownik ABS (zazwyczaj 5V lub 12V). Mają wbudowany układ elektroniczny, który przetwarza informacje o prędkości obrotowej koła na sygnał cyfrowy (prostokątny). To właśnie obecność tej elektroniki sprawia, że pomiar rezystancji w czujnikach aktywnych jest całkowicie niemiarodajny i może być mylący. Co więcej, niewłaściwe podłączenie multimetru do aktywnego czujnika w trybie pomiaru rezystancji może go nawet uszkodzić.

Zatem jak rozpoznać, z którym typem czujnika masz do czynienia, zanim zaczniesz mierzyć? Oto prosty test:

1. Zlokalizuj czujnik ABS przy kole i odłącz jego wtyczkę (najczęściej znajdziesz ją w nadkolu lub pod maską, prowadzącą do wiązki głównej).
2. Ustaw multimetr na pomiar rezystancji (Ω).
3. Podłącz sondy multimetru do dwóch pinów czujnika (nie do wiązku samochodu, tylko do samego czujnika).
4. Interpretacja:
   • Jeśli multimetr pokaże jakąś wartość rezystancji, np. od 800 do 2000 Ω (lub więcej, w zależności od modelu), masz do czynienia z czujnikiem pasywnym.
   • Jeśli multimetr pokaże "nieskończoność" (OL - Over Limit, czyli poza zakresem) lub bardzo wysoką wartość rzędu kilku megaomów (MΩ), najprawdopodobniej jest to czujnik aktywny. W tym przypadku nie próbuj mierzyć jego rezystancji dalej, ponieważ nie ma to sensu i może być szkodliwe.

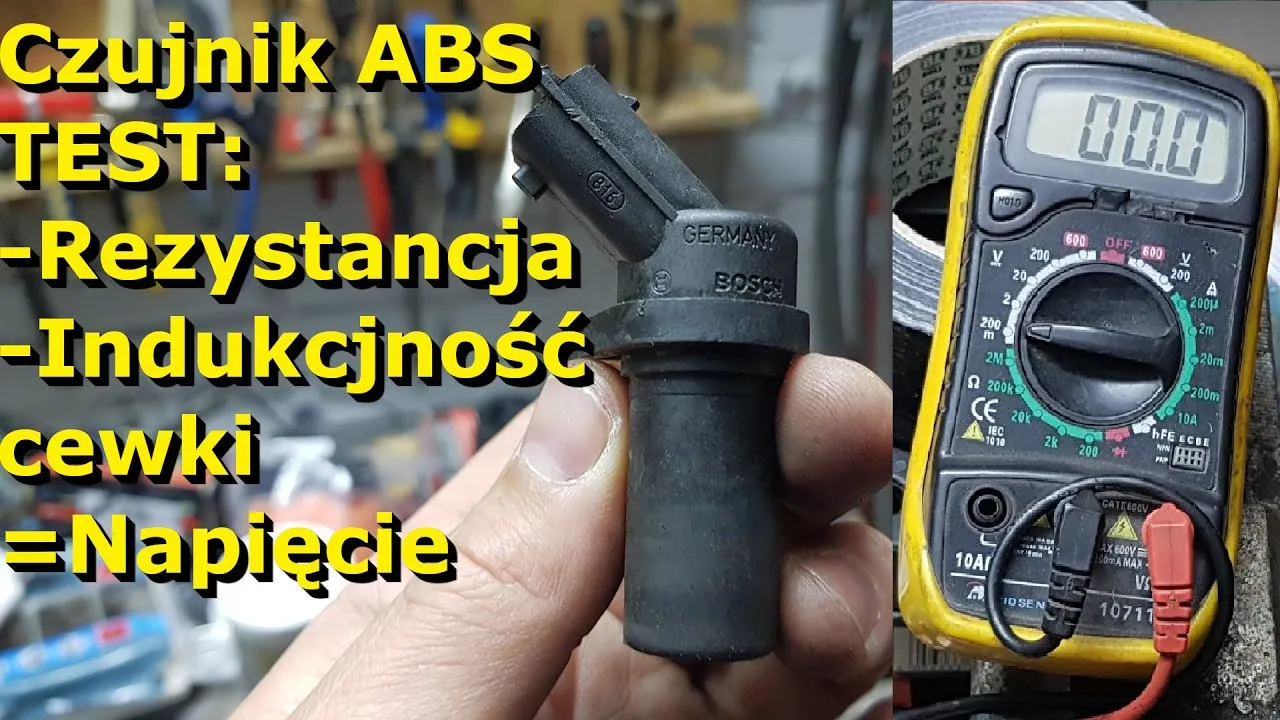

Diagnoza pasywnego czujnika ABS multimetrem: Instrukcja krok po kroku

Czujnik ABS najczęściej znajduje się tuż przy piaście koła, w pobliżu tarczy lub bębna hamulcowego. Aby się do niego dostać, zazwyczaj trzeba zdjąć koło, a czasem również odkręcić osłonę nadkola. Po zlokalizowaniu czujnika, znajdź jego wtyczkę. Często jest ona umieszczona nieco dalej od samego czujnika, w dostępnym miejscu w nadkolu lub komorze silnika. Zanim zaczniesz mierzyć, dokonaj wstępnej inspekcji wizualnej sprawdź, czy przewody nie są przetarte, uszkodzone mechanicznie, a wtyczka nie nosi śladów korozji czy zabrudzenia.

Po odłączeniu wtyczki czujnika (pamiętaj, aby mierzyć sam czujnik, nie wiązkę samochodu), ustaw multimetr na pomiar rezystancji (Ω). Wybierz odpowiedni zakres, np. 2kΩ (2000 Ohm), jeśli multimetr nie ma funkcji automatycznego wyboru zakresu. Podłącz sondy multimetru do dwóch pinów czujnika. Polaryzacja zazwyczaj nie ma znaczenia w przypadku pomiaru rezystancji.

Dla większości czujników pasywnych prawidłowa wartość rezystancji powinna mieścić się w zakresie od 800 do 1200 Ω (Ohm), choć w niektórych modelach może to być nawet do kilku kΩ. Zawsze warto poszukać dokładnych danych dla swojego modelu samochodu w instrukcji serwisowej. Jak interpretować wyniki?

• 0 Ω (zwarcie): Wskazuje na wewnętrzne zwarcie w czujniku, co oznacza jego uszkodzenie.
• Brak odczytu (OL - Over Limit, nieskończoność): Świadczy o przerwaniu obwodu w czujniku, np. pękniętej cewce. To również jednoznaczna wskazówka uszkodzenia.
• Wartość znacznie odbiegająca od normy: Jeśli odczyt jest np. 200 Ω lub 5000 Ω, a norma to 1000 Ω, czujnik prawdopodobnie jest uszkodzony lub pracuje nieprawidłowo.

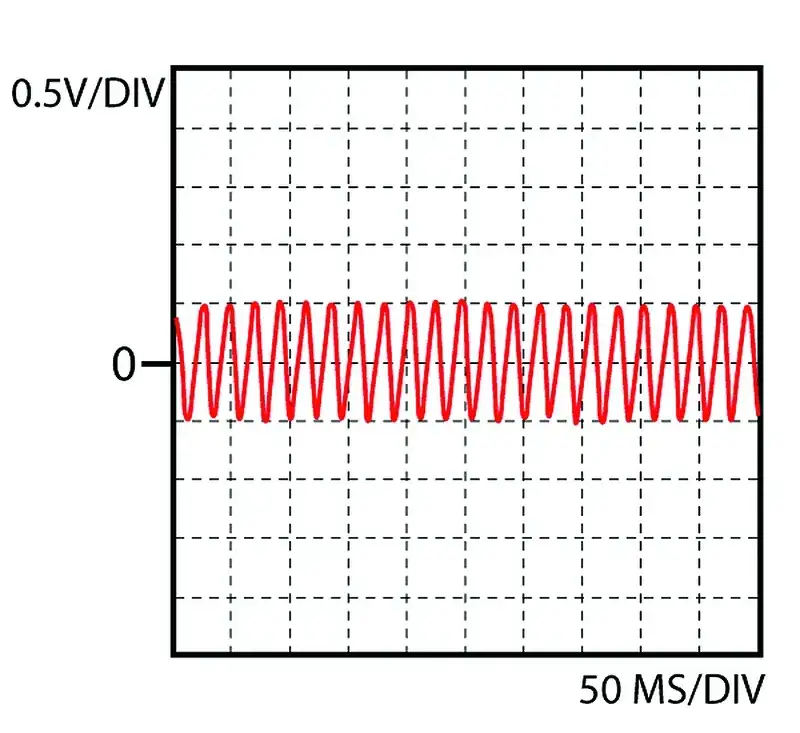

Oprócz pomiaru rezystancji, warto przeprowadzić test dynamiczny, który potwierdzi zdolność czujnika do generowania sygnału. To jest mój ulubiony sposób na weryfikację czujnika pasywnego:

1. Ustaw multimetr na pomiar napięcia przemiennego (AC V), wybierając niski zakres, np. 200 mV lub 2V.
2. Podłącz sondy multimetru do pinów czujnika, tak jak przy pomiarze rezystancji.
3. Poproś kogoś o powolne obracanie kołem (lub zrób to samodzielnie, jeśli masz możliwość).
4. Obserwuj multimetr. Powinno pojawić się niewielkie napięcie zmienne, którego wartość będzie rosła wraz ze wzrostem prędkości obrotowej koła. Nawet przy wolnym obracaniu kołem powinieneś zobaczyć minimalne wskazania (np. kilkadziesiąt mV).
5. Brak jakiegokolwiek napięcia lub bardzo niestabilne odczyty, mimo obracania kołem, świadczą o uszkodzeniu czujnika.

Aktywny czujnik ABS: Jak prawidłowo diagnozować multimetrem?

Jak już wspominałem, klasyczny pomiar oporności jest dla czujników aktywnych całkowicie niemiarodajny. Te czujniki mają wbudowany złożony układ elektroniczny, który wymaga zasilania. Próba zmierzenia rezystancji między ich pinami często kończy się odczytem "nieskończoności" (OL) lub bardzo wysoką wartością, rzędu kilku megaomów (MΩ). Taki wynik nie świadczy o usterce, a jest po prostu charakterystyczny dla tego typu konstrukcji. Co więcej, w niektórych przypadkach, podłączenie multimetru w trybie pomiaru rezystancji do aktywnego czujnika może spowodować jego uszkodzenie, dlatego zawsze odradzam takie praktyki.

W przypadku czujników aktywnych kluczowym krokiem diagnostycznym, który możemy wykonać multimetrem, jest sprawdzenie, czy do czujnika dochodzi prawidłowe napięcie zasilające ze sterownika ABS. Bez zasilania, nawet sprawny czujnik aktywny nie będzie w stanie generować sygnału.

Oto jak sprawdzić zasilanie czujnika aktywnego krok po kroku:

1. Zlokalizuj czujnik ABS i jego wtyczkę. Odłącz wtyczkę od czujnika, tak abyś miał dostęp do pinów od strony instalacji samochodowej (czyli do wiązki, która idzie do sterownika ABS).
2. Włącz zapłon w samochodzie (nie musisz uruchamiać silnika).
3. Ustaw multimetr na pomiar napięcia stałego (DC V), wybierając odpowiedni zakres (np. 20V).
4. Podłącz jedną sondę multimetru (zazwyczaj czarną) do masy (np. do metalowej części podwozia lub minusa akumulatora). Drugą sondę (czerwoną) przykładaj kolejno do pinów we wtyczce (od strony instalacji samochodu).
5. Na jednym z pinów (lub dwóch, jeśli czujnik ma trzy przewody: zasilanie, masa i sygnał) powinno pojawić się napięcie stałe rzędu 5V, 8V lub 12V, w zależności od modelu samochodu.

Jeśli na żadnym z pinów wtyczki nie ma napięcia zasilającego (odczyt wynosi 0V), to problem leży w okablowaniu prowadzącym do czujnika lub w samym sterowniku ABS, a niekoniecznie w czujniku. W takiej sytuacji należy sprawdzić ciągłość przewodów i bezpieczniki. Jeśli napięcie jest obecne, a kontrolka ABS nadal się świeci, to sam czujnik aktywny jest prawdopodobnie uszkodzony. Niestety, pełna diagnostyka sygnału wyjściowego czujnika aktywnego wymaga użycia oscyloskopu, który potrafi zwizualizować cyfrowy sygnał prostokątny. Multimetr nie jest w stanie tego zrobić, co jest jego ograniczeniem w przypadku tej technologii.

Inne przyczyny problemów z ABS: Co sprawdzić przed wymianą czujnika?

Z mojego doświadczenia wynika, że świecąca kontrolka ABS nie zawsze oznacza uszkodzony czujnik, choć to oczywiście najczęstsza przyczyna. Zanim podejmiesz decyzję o wymianie, warto dokładnie sprawdzić inne elementy systemu. Czasami problem jest znacznie prostszy i tańszy do usunięcia.

Niezwykle ważna jest dokładna inspekcja wizualna przewodów czujnika. Są one narażone na uszkodzenia mechaniczne, przetarcia, złamania, a także działanie czynników atmosferycznych. Sprawdź całą długość przewodu, od czujnika aż do wtyczki. Zwróć uwagę na miejsca, gdzie przewód przechodzi przez elementy ruchome lub jest narażony na tarcie. Równie istotne są wtyczki korozja na stykach, luzowanie się pinów czy zabrudzenie mogą skutecznie zakłócać przepływ sygnału, prowadząc do błędów w systemie ABS.

Kolejnym częstym problemem jest zabrudzenie czoła czujnika. Czujniki ABS pracują w trudnych warunkach, narażone na kurz, błoto, sól drogową, a nawet opiłki metalu pochodzące z klocków hamulcowych. Nagromadzenie się tych zanieczyszczeń na powierzchni czujnika może zakłócać jego zdolność do precyzyjnego odczytywania prędkości obrotowej koła, prowadząc do błędnych sygnałów i aktywacji kontrolki ABS. Warto spróbować delikatnie oczyścić czoło czujnika, używając np. sprężonego powietrza lub specjalnego środka do czyszczenia.

Nie zapominajmy również o pierścieniu magnetycznym lub zębatym (tzw. koronce ABS), który znajduje się na piaście koła. To on współpracuje z czujnikiem, generując sygnał. Uszkodzenie tego pierścienia pęknięcie, korozja, ubytek zębów (w przypadku koronki) lub osłabienie pola magnetycznego może prowadzić do nieprawidłowych odczytów, nawet jeśli sam czujnik jest sprawny. Warto także sprawdzić luz na łożysku koła. Nadmierny luz może zmieniać odległość między czujnikiem a pierścieniem, zakłócając sygnał i powodując błędy ABS.

Przeczytaj również: Jaki multimetr do samochodu? Wybierz idealny model dla siebie!

Co dalej po diagnozie? Decyzje po pomiarach czujnika ABS

Po przeprowadzeniu wszystkich pomiarów i inspekcji wizualnej, nadszedł czas na podjęcie decyzji. Zebrane dane powinny jasno wskazać, czy problem leży w samym czujniku, czy też musimy szukać dalej. Pamiętaj, że dokładność i systematyczność w diagnozie to klucz do uniknięcia niepotrzebnych kosztów i frustracji.

Możesz być pewien, że czujnik ABS jest uszkodzony, jeśli:

• Dla czujnika pasywnego:
  • Multimetr wskazuje 0 Ω (zwarcie) lub brak odczytu (nieskończoność/OL) podczas pomiaru rezystancji.
  • Brak jest jakiegokolwiek napięcia zmiennego (AC) podczas obracania kołem, mimo prawidłowego podłączenia multimetru.
  • Wartość rezystancji znacznie odbiega od normy producenta.
• Dla czujnika aktywnego:
  • Do wtyczki czujnika (od strony instalacji samochodu) dochodzi prawidłowe napięcie zasilające (5-12V DC), ale po podłączeniu nowego czujnika problem nadal występuje (co pośrednio wskazuje na uszkodzenie starego, choć pełna weryfikacja wymaga oscyloskopu).

Istnieją jednak sytuacje, w których problem leży gdzie indziej, a sama wymiana czujnika nie rozwiąże usterki. W takich przypadkach warto udać się do specjalisty, który dysponuje bardziej zaawansowanym sprzętem diagnostycznym:

• Uszkodzenia okablowania poza czujnikiem: Jeśli do wtyczki czujnika aktywnego nie dochodzi napięcie zasilające, a bezpieczniki są sprawne, problem leży w wiązce elektrycznej lub w samym sterowniku ABS.
• Problemy ze sterownikiem ABS: Awaria wewnętrzna sterownika ABS jest rzadsza, ale możliwa. Wymaga specjalistycznej diagnostyki komputerowej.
• Skomplikowane usterki sygnału czujnika aktywnego: Jeśli zasilanie jest obecne, a nowy czujnik również nie działa prawidłowo, konieczne może być sprawdzenie sygnału oscyloskopem, aby wykluczyć zakłócenia lub nieprawidłową pracę innych elementów.
• Usterki sporadyczne: Jeśli kontrolka ABS zapala się i gaśnie nieregularnie, może to wskazywać na luźne połączenie, chwilowe zakłócenia lub początkowe stadium uszkodzenia, które trudniej zdiagnozować statycznie.
• Uszkodzenia pierścienia magnetycznego/zębatego lub luz na łożysku: Jak wspomniałem wcześniej, te mechaniczne problemy mogą być przyczyną błędów ABS, nawet przy sprawnym czujniku.
