Woltomierz: Jak używać? Mierz napięcie bezpiecznie i bezbłędnie

Ten artykuł to praktyczny, zrozumiały poradnik, który krok po kroku wyjaśni, jak bezpiecznie i poprawnie używać woltomierza (multimetru) do wykonywania podstawowych pomiarów napięcia. Dowiesz się, jak interpretować symbole, podłączać przewody i mierzyć napięcie w gniazdku, akumulatorze samochodowym czy panelu fotowoltaicznym, zdobywając konkretne umiejętności.

Poznaj swój woltomierz zanim zaczniesz pomiary

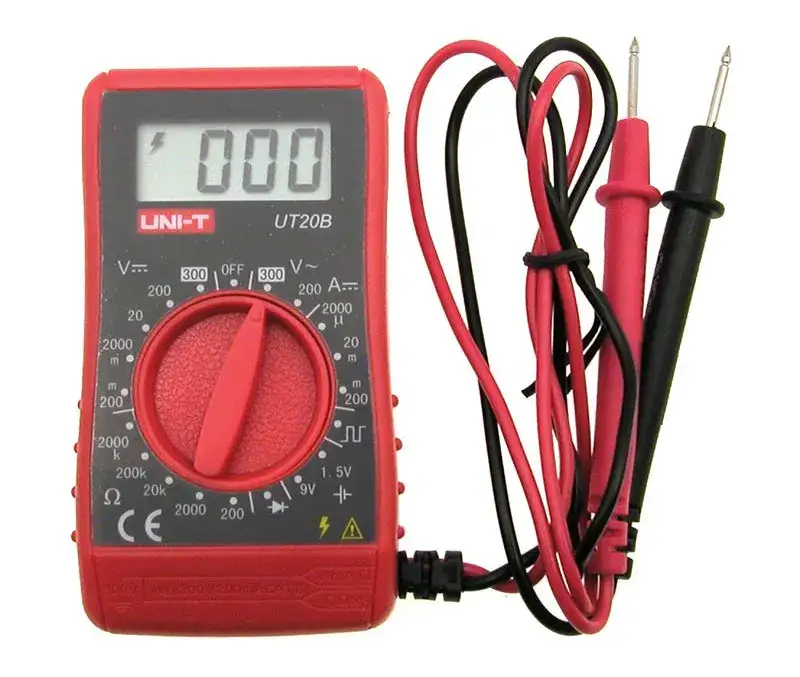

Zacznijmy od podstaw, bo choć w tytule pojawia się słowo "woltomierz", w praktyce najczęściej będziemy mówić o multimetrze cyfrowym. Woltomierz to tak naprawdę jedna z wielu funkcji, jakie oferuje multimetr uniwersalne narzędzie pomiarowe, które pozwala zmierzyć nie tylko napięcie, ale także prąd czy rezystancję. Dlatego też nazwy te są często używane zamiennie. Zrozumienie, jak działa Twój multimetr, to pierwszy i najważniejszy krok do bezpiecznych i poprawnych pomiarów.

Aby skutecznie posługiwać się multimetrem, musisz poznać podstawowe symbole, które znajdziesz na jego pokrętle. To one wskażą Ci, jaką funkcję wybierasz i jaki rodzaj pomiaru chcesz wykonać:

• V~ (lub ACV): Ten symbol oznacza pomiar napięcia prądu przemiennego (Alternating Current Voltage). Użyjesz go na przykład do zmierzenia napięcia w domowym gniazdku elektrycznym.
• V⎓ (lub V---, DCV): To symbol pomiaru napięcia prądu stałego (Direct Current Voltage). Jest niezbędny przy sprawdzaniu baterii, akumulatorów samochodowych, zasilaczy czy paneli fotowoltaicznych.
• Ω (Ohm): Ten symbol służy do pomiaru rezystancji (oporu elektrycznego). Przydatny, gdy chcesz sprawdzić ciągłość obwodu lub wartość opornika.
• Symbol diody lub ciągłości obwodu (często z sygnałem dźwiękowym): Używany do testowania diod oraz do szybkiego sprawdzenia, czy przewód nie jest przerwany (tzw. "test ciągłości").

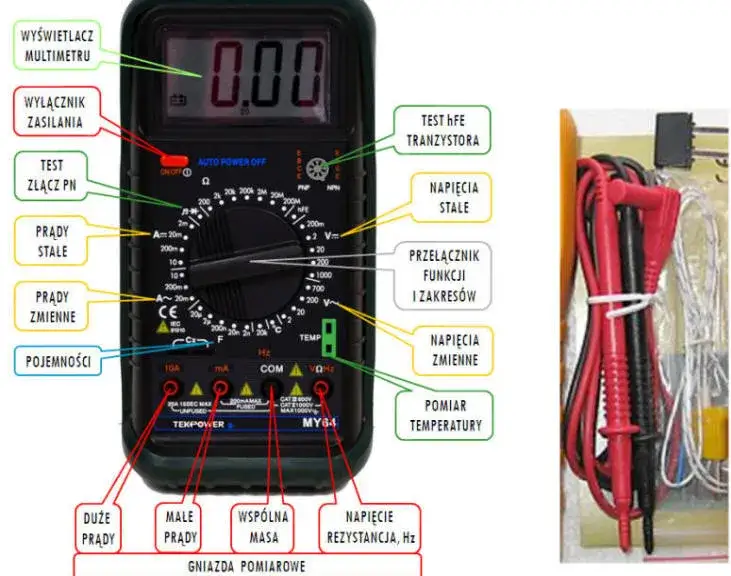

Równie ważne, jak symbole na pokrętle, są gniazda, do których podłączasz przewody pomiarowe, czyli sondy. Każde gniazdo ma swoje specyficzne przeznaczenie. Zawsze zaczynaj od podłączenia czarnego przewodu do gniazda oznaczonego jako COM (Common wspólne). To jest punkt odniesienia dla wszystkich pomiarów. Następnie, jeśli chcesz mierzyć napięcie, czerwony przewód podłącz do gniazda oznaczonego VΩmA (lub VΩ). To gniazdo służy do pomiarów napięcia, rezystancji oraz małego natężenia prądu. Istnieje jeszcze gniazdo oznaczone 10A (lub 20A), które jest przeznaczone wyłącznie do pomiaru dużego natężenia prądu i nigdy nie używaj go do pomiarów napięcia, ponieważ może to doprowadzić do zwarcia i uszkodzenia miernika, a nawet do niebezpiecznej sytuacji.

Bezpieczeństwo przede wszystkim jak unikać zagrożeń

Kolejna kluczowa kwestia to dobór właściwego zakresu pomiarowego. Jeśli Twój miernik nie posiada funkcji automatycznego doboru zakresu (tzw. autorange), zawsze ustaw pokrętło na zakres wyższy niż spodziewana wartość mierzonego napięcia. Na przykład, jeśli zamierzasz zmierzyć napięcie w gniazdku sieciowym, które wynosi około 230V, wybierz zakres 600V lub nawet wyższy. Ustawienie zbyt niskiego zakresu może skutkować uszkodzeniem multimetru, a w najlepszym wypadku na wyświetlaczu pojawi się błąd, często oznaczony jako "1" lub "OL" (Overload), informujący o przekroczeniu zakresu.

W kontekście bezpieczeństwa niezwykle ważne są również kategorie bezpieczeństwa (CAT) miernika. Określają one odporność urządzenia na przepięcia i są kluczowe dla Twojego bezpieczeństwa. Do pomiarów w domowej instalacji elektrycznej (gniazdka, oświetlenie) zalecam mierniki o kategorii co najmniej CAT II 600V lub CAT III. Mierniki z niższą kategorią (np. CAT I) są przeznaczone do pracy z elektroniką niskonapięciową i nie nadają się do pomiarów w sieci energetycznej.

Jako ekspert, widziałem wiele błędów popełnianych przez początkujących. Oto najczęstsze z nich i wskazówki, jak ich unikać:

• Pomiar napięcia AC na zakresie DC: Jeśli spróbujesz zmierzyć napięcie przemienne (np. w gniazdku) na zakresie prądu stałego, tańszy multimetr może pokazać zero lub niestabilne, skaczące wartości. Zawsze upewnij się, że wybrałeś odpowiedni tryb (V~ dla AC, V⎓ dla DC).
• Pomylona polaryzacja przy pomiarze DC: Jeśli podczas mierzenia napięcia stałego (np. baterii) podłączysz sondy odwrotnie (czerwona do minusa, czarna do plusa), na wyświetlaczu pojawi się znak minusa (-) przed wartością napięcia. Sam pomiar będzie poprawny, ale minus wskazuje na odwrotne podłączenie. To nie błąd, ale informacja.
• Wybranie niewłaściwego gniazda dla napięcia: Próba zmierzenia napięcia z czerwoną sondą w gnieździe 10A (przeznaczonym do dużego prądu) zamiast w VΩmA może spowodować zwarcie, uszkodzenie bezpiecznika w multimetrze, a nawet samego urządzenia. Zawsze upewnij się, że sonda jest w odpowiednim gnieździe.

Pomiar napięcia krok po kroku od teorii do praktyki

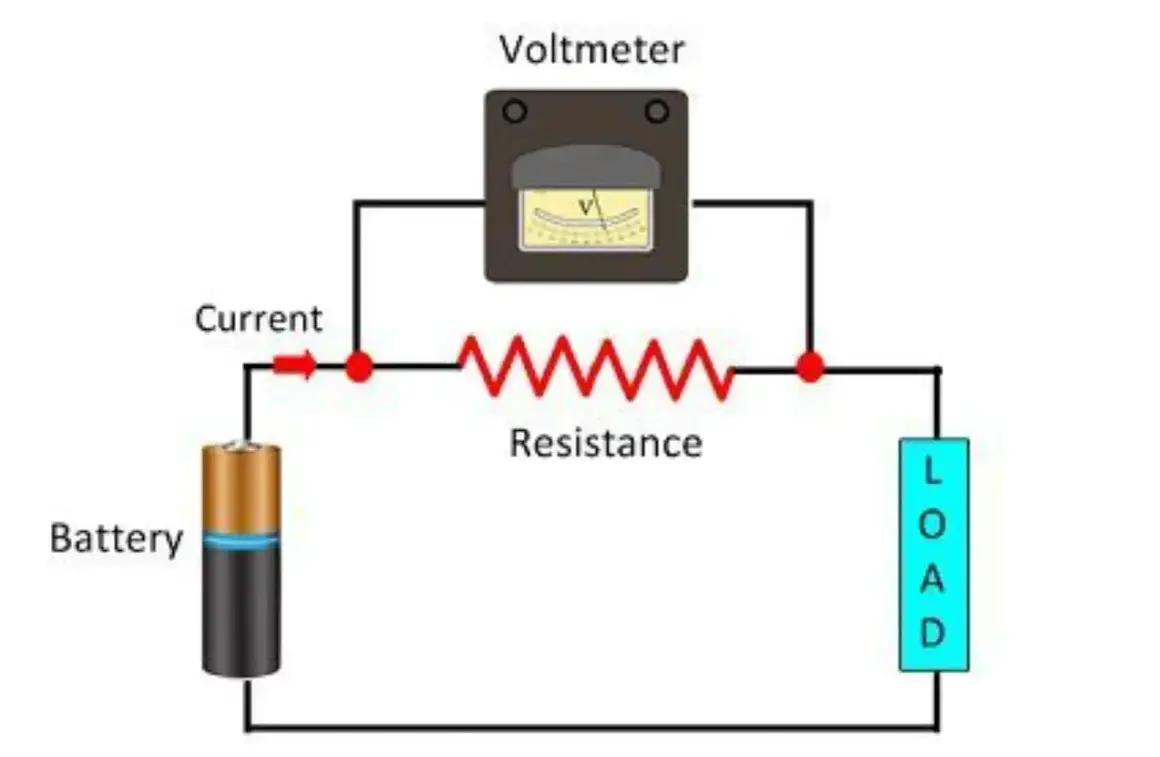

Zrozumienie, jak prawidłowo podłączyć woltomierz, jest kluczowe. Pamiętaj, że woltomierz zawsze podłączamy równolegle do elementu, na którym mierzymy napięcie. Co to oznacza w praktyce? Oznacza to, że sondy pomiarowe multimetru dotykają dwóch punktów, między którymi chcemy zmierzyć różnicę potencjałów elektrycznych. Na przykład, mierząc napięcie na baterii, jedną sondę przykładasz do bieguna dodatniego (+), a drugą do ujemnego (-). Woltomierz staje się niejako "mostem" między tymi dwoma punktami, mierząc ich "nacisk" elektryczny.

Zanim zaczniesz mierzyć, musisz rozróżnić dwa podstawowe typy prądu: prąd stały (DC) i prąd przemienny (AC). Prąd stały (V⎓) płynie zawsze w jednym kierunku i znajdziesz go w bateriach, akumulatorach samochodowych, zasilaczach do laptopów czy panelach fotowoltaicznych. Prąd przemienny (V~) natomiast zmienia swój kierunek cyklicznie i to właśnie on płynie w naszych domowych gniazdkach elektrycznych. Zawsze upewnij się, że na multimetrze wybrałeś odpowiedni tryb pomiaru V⎓ dla prądu stałego i V~ dla prądu przemiennego. Wybranie niewłaściwego trybu może skutkować błędnym odczytem lub nawet uszkodzeniem miernika.

Podczas pomiaru napięcia stałego (DC) może zdarzyć się, że na wyświetlaczu multimetru pojawi się znak minusa (-) przed wartością napięcia. Nie panikuj! Oznacza to po prostu, że sondy zostały podłączone odwrotnie, niż wskazuje standardowa polaryzacja (czyli czerwona sonda do bieguna ujemnego, a czarna do dodatniego). Sam pomiar jest jednak poprawny, a wartość liczbowa jest prawidłowa. Wystarczy zamienić miejscami sondy, a znak minusa zniknie. To bardzo częsta sytuacja, zwłaszcza przy początkowych próbach.

Praktyczne pomiary napięcia w domu i samochodzie

Teraz przejdźmy do konkretów. Oto jak bezpiecznie i poprawnie wykonać najczęściej spotykane pomiary napięcia.

1. Pomiar napięcia w gniazdku sieciowym (230V AC)

   Pamiętaj, prąd w gniazdku jest niebezpieczny! Zachowaj szczególną ostrożność.

   1. Upewnij się, że Twój multimetr ma kategorię bezpieczeństwa co najmniej CAT II 600V.
   2. Ustaw pokrętło multimetru na V~ (ACV), wybierając zakres wyższy niż 230V, np. 600V.
   3. Podłącz czarny przewód do gniazda COM, a czerwony do gniazda VΩmA.
   4. Ostrożnie wsuń końcówki sond w otwory gniazdka. Kolejność sond nie ma znaczenia przy prądzie przemiennym.
   5. Odczytaj wynik na wyświetlaczu. Powinien oscylować wokół 230V (z niewielkimi wahaniami).
   6. Po pomiarze ostrożnie wyjmij sondy z gniazdka.

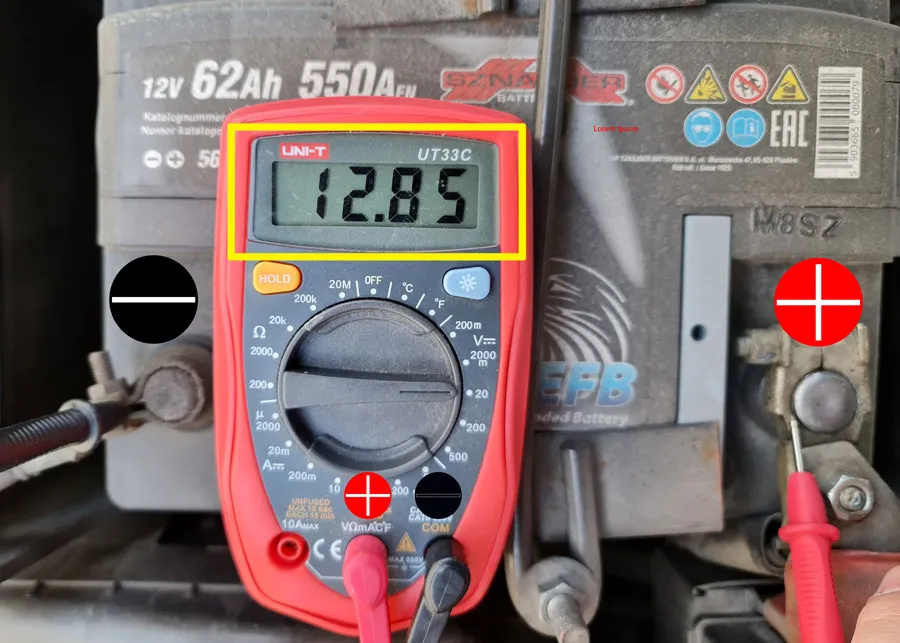

2. Pomiar napięcia akumulatora samochodowego (12V DC)

   Sprawdzanie akumulatora to prosta czynność, która może pomóc w diagnozie problemów z rozruchem.

   1. Ustaw pokrętło multimetru na V⎓ (DCV), wybierając zakres 20V (ponieważ napięcie akumulatora to około 12V).
   2. Podłącz czarny przewód do gniazda COM, a czerwony do gniazda VΩmA.
   3. Przy wyłączonym silniku, przyłóż czerwoną sondę do klemy dodatniej (+) akumulatora, a czarną sondę do klemy ujemnej (-) akumulatora.
   4. Odczytaj wynik na wyświetlaczu.

   Interpretacja wyników pomiaru akumulatora w spoczynku:

   • 12,6V - 12,8V: Akumulator jest w pełni naładowany i sprawny.
   • Poniżej 12,4V: Akumulator jest niedoładowany i wymaga sprawdzenia lub doładowania.
   • Poniżej 10,8V: Akumulator jest głęboko rozładowany, co może wskazywać na jego uszkodzenie lub konieczność wymiany.

Jeśli chcesz wykonać prosty test alternatora, zmierz napięcie ładowania przy uruchomionym silniku. Po uruchomieniu silnika, przyłóż sondy multimetru do klem akumulatora (czerwona do +, czarna do -), tak jak poprzednio. Prawidłowe napięcie ładowania powinno wynosić około 13,8V-14,5V. Jeśli wartość jest znacznie wyższa (np. powyżej 15V) lub niższa (np. poniżej 13V), może to świadczyć o awarii alternatora lub regulatora napięcia.

1. Pomiar napięcia otwartego obwodu (Voc) panelu słonecznego (DC)

   Pomiary w instalacjach fotowoltaicznych mogą wiązać się z wysokimi napięciami stałymi. Zawsze zachowaj szczególną ostrożność i pracuj w rękawicach ochronnych.

   1. Upewnij się, że panel słoneczny jest odłączony od reszty instalacji (np. od inwertera).
   2. Ustaw multimetr na V⎓ (DCV), wybierając odpowiednio wysoki zakres, np. 200V lub 600V, w zależności od specyfikacji panelu.
   3. Podłącz czarny przewód do gniazda COM, a czerwony do gniazda VΩmA.
   4. Ostrożnie przyłóż czerwoną sondę do złącza dodatniego (+) panelu, a czarną do złącza ujemnego (-).
   5. Odczytaj wynik na wyświetlaczu. Napięcie otwartego obwodu (Voc) powinno być zbliżone do wartości podanej w karcie katalogowej panelu, z uwzględnieniem aktualnego nasłonecznienia i temperatury. Znacząco niższy wynik może wskazywać na uszkodzenie panelu.

Przeczytaj również: Jak mierzyć ampery multimetrem? Uniknij błędów i zagrożeń!

Typowe problemy z pomiarami i jak je rozwiązać

Niska, słaba bateria w multimetrze to kolejny częsty winowajca niedokładnych lub niestabilnych pomiarów. Wiele multimetrów sygnalizuje niski poziom baterii specjalną ikoną na wyświetlaczu. Jeśli zauważysz taki symbol lub Twoje pomiary stają się niewiarygodne, po prostu wymień baterię. To prosta czynność, która może zaoszczędzić Ci frustracji i błędnych diagnoz.

Zdarza się również, że miernik wskazuje zero, ale niekoniecznie oznacza to brak napięcia. Może to być wynik pomiaru napięcia AC na zakresie DC (jak już wspominałem, multimetr może nie zarejestrować wartości lub pokazać zero). Innym powodem może być błędne podłączenie sond do niewłaściwych gniazd, lub, co gorsza, uszkodzone przewody pomiarowe, które nie przewodzą prądu. Zawsze dwukrotnie sprawdź ustawienia multimetru i stan przewodów, zanim uznasz, że w obwodzie faktycznie nie ma napięcia.
