Jak sprawdzić akumulator multimetrem? Poradnik krok po kroku

Multimetr a profesjonalny tester: co naprawdę zmierzysz w domowych warunkach?

Zacznijmy od podstaw: multimetr nie mierzy bezpośrednio pojemności akumulatora wyrażonej w amperogodzinach (Ah). To ważne, aby mieć tego świadomość. Multimetr jest narzędziem do pomiaru napięcia, prądu i oporu. W kontekście akumulatora samochodowego, jego główną rolą jest pomiar napięcia (w woltach, V).

Jednak nie oznacza to, że multimetr jest bezużyteczny. Wręcz przeciwnie! Napięcie jest kluczowym wskaźnikiem stanu naładowania (SOC State of Charge) akumulatora. Co więcej, poprzez wykonanie kilku prostych testów, możemy pośrednio ocenić jego ogólną kondycję (SOH State of Health), czyli to, jak dobrze akumulator radzi sobie z utrzymywaniem i dostarczaniem prądu.

Prawdziwy test pojemności, który precyzyjnie określiłby, ile amperogodzin faktycznie pozostało w akumulatorze, wymaga specjalistycznego sprzętu, który kontrolowanie rozładowuje akumulator stałym prądem i mierzy czas. Dla większości amatorów i majsterkowiczów, a także dla oceny, czy akumulator nadaje się jeszcze do użytku, prosty pomiar multimetrem jest w zupełności wystarczający. Pozwala on wykryć większość typowych problemów, zanim staną się one przyczyną unieruchomienia samochodu. W przypadku zaawansowanych akumulatorów typu AGM czy EFB, stosowanych w pojazdach z systemem Start-Stop, multimetr daje nam podstawową informację, ale dla pełnej diagnozy faktycznie warto rozważyć wizytę u specjalisty, który dysponuje dedykowanym testerem elektronicznym.

Przygotowanie do pomiaru: klucz do wiarygodnych wyników

Zanim przystąpimy do właściwych pomiarów, musimy odpowiednio się przygotować. Pamiętaj, że dokładność wyników zależy w dużej mierze od prawidłowego przygotowania. Oto, jak to zrobić krok po kroku:

1. Wybór i ustawienie multimetru: Upewnij się, że masz multimetr cyfrowy są one zazwyczaj łatwiejsze w obsłudze i bardziej precyzyjne niż analogowe. Na pokrętle multimetru znajdź symbol napięcia stałego (DCV lub V z prostą linią nad nim, czasem z kropkami pod spodem) i ustaw zakres na 20V. Akumulatory samochodowe mają zazwyczaj 12V, więc zakres 20V będzie idealny.

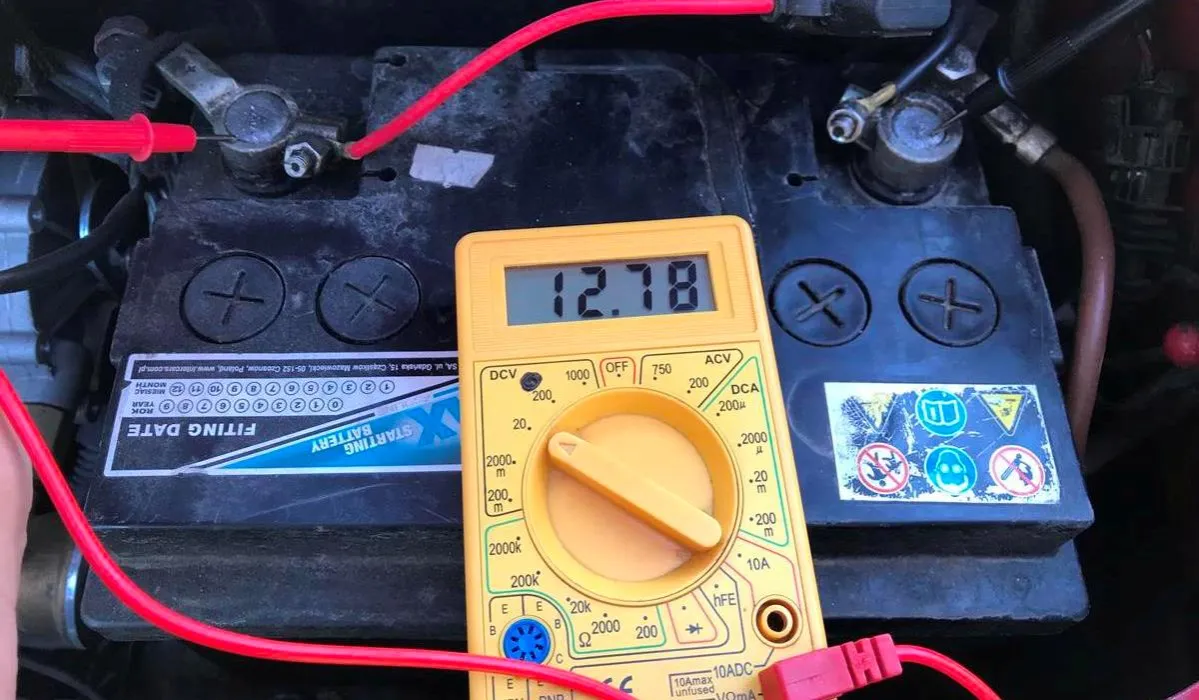

2. Bezpieczeństwo i podłączenie: Zawsze zachowaj ostrożność podczas pracy z akumulatorem. Upewnij się, że silnik jest wyłączony, a kluczyki wyjęte ze stacyjki. Podłącz sondy multimetru w następujący sposób:
   • Czerwona sonda (dodatnia) do bieguna dodatniego (+) akumulatora.
   • Czarna sonda (ujemna) do bieguna ujemnego (-) akumulatora.
   Upewnij się, że sondy dobrze przylegają do klem, aby pomiar był dokładny.
3. Odpoczynek akumulatora: To niezwykle ważny krok, często pomijany. Aby uzyskać wiarygodny pomiar napięcia spoczynkowego, akumulator musi "odpocząć". Oznacza to, że samochód powinien być wyłączony i nieużywany przez co najmniej kilka godzin, a najlepiej 12-24 godziny po ostatniej jeździe. Dzięki temu napięcie w akumulatorze ustabilizuje się, a pomiar będzie odzwierciedlał jego rzeczywisty stan naładowania, a nie chwilowe napięcie powierzchniowe po ładowaniu przez alternator.
4. Czyste klemy: Sprawdź stan klem akumulatora. Jeśli zauważysz na nich korozję (biały lub niebieskawy nalot) lub brud, delikatnie je oczyść. Możesz użyć do tego szczotki drucianej lub specjalnego narzędzia do czyszczenia klem. Czyste klemy zapewniają dobry kontakt elektryczny, co jest kluczowe dla dokładności pomiarów.

Test napięcia spoczynkowego: pierwszy wskaźnik zdrowia akumulatora

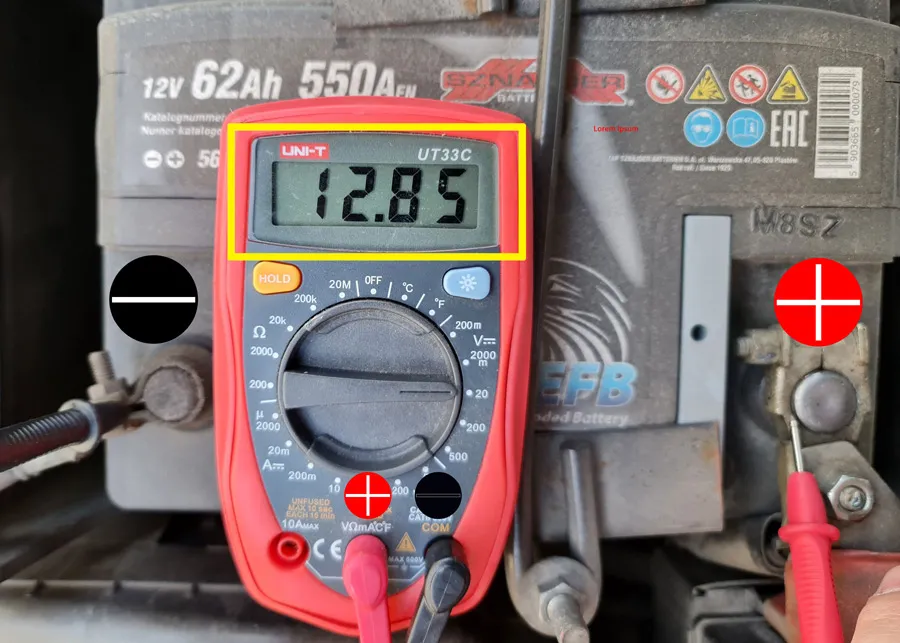

Po odpowiednim przygotowaniu, możemy przystąpić do najważniejszego pomiaru napięcia spoczynkowego. Jak już wspomniałem, akumulator musi być po "odpoczynku", aby wynik był wiarygodny. Po prostu podłącz multimetr do klem akumulatora (czerwona do +, czarna do -) i odczytaj wartość na wyświetlaczu. To, co zobaczysz, powie Ci wiele o stanie naładowania i ogólnej kondycji akumulatora.

Pamiętaj, że nawet jeśli akumulator pokazuje prawidłowe napięcie spoczynkowe, nie zawsze oznacza to, że jest w pełni sprawny. Może mieć on tzw. "napięcie powierzchniowe", które szybko spada pod obciążeniem. Dlatego tak ważny jest kolejny test.

Test pod obciążeniem: sprawdzian realnej mocy akumulatora

Test pod obciążeniem to prawdziwy sprawdzian dla akumulatora. Pokazuje on, jak akumulator radzi sobie z dostarczaniem dużego prądu, co jest kluczowe np. podczas rozruchu silnika. Istnieją dwie główne metody, które możesz zastosować w domowych warunkach.

1. Test podczas rozruchu silnika: To najprostszy i najbardziej praktyczny test. Podłącz multimetr do akumulatora (czerwona sonda do +, czarna do -) i upewnij się, że jest ustawiony na pomiar napięcia stałego (DCV) w zakresie 20V. Poproś drugą osobę o uruchomienie silnika, podczas gdy Ty będziesz obserwować wyświetlacz multimetru. W momencie rozruchu, napięcie na akumulatorze spadnie. Prawidłowy akumulator nie powinien pozwolić, aby napięcie spadło poniżej 10V. Jeśli napięcie spada do wartości 8,5V-9,5V, może to wskazywać na znaczne zużycie akumulatora, jego niską pojemność rozruchową, a czasem także na problemy z samym rozrusznikiem, który pobiera zbyt dużo prądu. Taki wynik to silny sygnał, że akumulator zbliża się do końca swojej żywotności.

2. Domowy test obciążeniowy z żarówką: Ta metoda jest nieco bardziej zaawansowana, ale pozwala na bardziej kontrolowaną ocenę. Będziesz potrzebować w pełni naładowanego akumulatora oraz żarówki samochodowej, np. H4 o mocy 55W (pobiera ona około 4,5A prądu przy 12V). Podłącz żarówkę do akumulatora (pamiętaj o odpowiednich przewodach i bezpiecznym połączeniu!), a równocześnie podłącz multimetr do klem akumulatora. Włącz żarówkę i zacznij mierzyć czas. Obserwuj, po jakim czasie napięcie na multimetrze spadnie do wartości granicznej, np. 10,5V. Im dłużej akumulator jest w stanie utrzymać napięcie powyżej tej wartości pod obciążeniem, tym lepiej. Możesz spróbować orientacyjnie obliczyć pojemność, używając wzoru: Pojemność (Ah) = Prąd obciążenia (A) x Czas rozładowania (h). Pamiętaj jednak, że jest to test bardzo orientacyjny, ponieważ prąd pobierany przez żarówkę maleje wraz ze spadkiem napięcia, a temperatura otoczenia również wpływa na wynik. Niemniej jednak, pozwala on na porównanie "siły" akumulatora z jego nominalną wartością.

Diagnoza układu ładowania: czy alternator działa prawidłowo?

Akumulator to jedno, ale równie ważne jest to, czy układ ładowania w samochodzie działa poprawnie. Jeśli alternator nie ładuje akumulatora z odpowiednim napięciem, nawet nowy akumulator szybko ulegnie rozładowaniu lub uszkodzeniu. Aby to sprawdzić, uruchom silnik samochodu. Podłącz multimetr do klem akumulatora (czerwona do +, czarna do -) i odczytaj wartość napięcia na uruchomionym silniku. Prawidłowe napięcie ładowania powinno mieścić się w zakresie 13,8V - 14,5V. Jeśli wartość jest poniżej 13,8V, może to wskazywać na problem z alternatorem lub regulatorem napięcia, co oznacza, że akumulator nie jest odpowiednio doładowywany. Natomiast jeśli napięcie przekracza 14,5V, sygnalizuje to uszkodzenie regulatora napięcia. Zbyt wysokie napięcie ładowania jest równie niebezpieczne, ponieważ może doprowadzić do "zagotowania" akumulatora i jego trwałego uszkodzenia.

Różnice w pomiarach: akumulatory kwasowo-ołowiowe, AGM i EFB

Współczesne samochody wykorzystują różne typy akumulatorów, a ich diagnostyka multimetrem, choć podobna, ma pewne niuanse. Opisane przeze mnie metody są najbardziej adekwatne i dają bardzo wiarygodne wyniki dla klasycznych akumulatorów kwasowo-ołowiowych. Są one najpowszechniejsze i stosunkowo proste w diagnostyce, a pomiar napięcia spoczynkowego i test pod obciążeniem doskonale odzwierciedlają ich stan.

Inaczej sprawa wygląda w przypadku akumulatorów AGM (Absorbent Glass Mat) i EFB (Enhanced Flooded Battery), które są stosowane głównie w pojazdach z systemem Start-Stop. Są to akumulatory bardziej wymagające, zaprojektowane do pracy w trudniejszych warunkach i częstych cykli ładowania/rozładowania. Tutaj sam pomiar napięcia multimetrem może być niewystarczający lub wręcz mylący. Akumulator AGM może pokazywać prawidłowe napięcie spoczynkowe, a jednocześnie mieć znacznie obniżoną zdolność do oddawania dużego prądu rozruchowego (CCA Cold Cranking Amps) czy przyjmowania ładunku (CA Charging Acceptance). Dla pełnej diagnostyki tych akumulatorów, kluczowy jest ich rzeczywisty stan zdrowia (SOH), który najlepiej ocenić za pomocą specjalistycznych testerów elektronicznych, które analizują impedancję wewnętrzną akumulatora. Multimetr da nam jedynie ogólny pogląd, ale nie zastąpi kompleksowej diagnozy w przypadku tych zaawansowanych technologii.

Podsumowanie diagnozy: kiedy akumulator wymaga wymiany?

Zebranie wszystkich wyników pomiarów pozwala na postawienie spójnej diagnozy. Pamiętaj, że akumulator to element eksploatacyjny, który z czasem traci swoje właściwości. Oto sygnały, które jednoznacznie wskazują, że nadszedł czas na wymianę akumulatora:

• Niskie napięcie spoczynkowe: Jeśli po 12-24 godzinach odpoczynku akumulatora, jego napięcie wynosi stale poniżej 12,4V, nawet po doładowaniu, to znak, że jego kondycja jest słaba.
• Znaczący spadek napięcia pod obciążeniem: Jeśli podczas rozruchu silnika napięcie spada poniżej 10V, a szczególnie poniżej 9V, akumulator ma problem z dostarczeniem odpowiedniego prądu rozruchowego.
• Niemożność utrzymania ładunku: Akumulator szybko się rozładowuje, nawet jeśli samochód nie jest używany przez krótki czas.
• Wiek akumulatora: Akumulatory samochodowe mają ograniczoną żywotność, zazwyczaj 3-5 lat. Po tym czasie ich wydajność naturalnie spada.
• Widoczne uszkodzenia: Pęknięta obudowa, wycieki elektrolitu, wyraźne wybrzuszenia.

Regularne pomiary multimetrem to Twoja tarcza ochronna przed niespodziewanymi awariami. Dzięki nim możesz monitorować stan akumulatora i reagować, zanim problem unieruchomi Twój samochód w najmniej odpowiednim momencie. Wczesne wykrycie zużycia akumulatora to nie tylko oszczędność nerwów, ale często także pieniędzy, bo pozwala uniknąć kosztownych holowań czy uszkodzeń innych podzespołów pojazdu.
