Amperomierz do prostownika: Jak podłączyć bezpiecznie i poprawnie?

W dzisiejszym poradniku skupimy się na kluczowym aspekcie dbania o akumulator samochodowy: prawidłowym podłączeniu amperomierza do prostownika. To praktyczny przewodnik krok po kroku, który pozwoli Ci bezpiecznie i poprawnie zainstalować ten niezbędny miernik, zyskując pełną kontrolę nad procesem ładowania i znacząco wydłużając żywotność Twojego akumulatora.

Kontrola prądu ładowania dlaczego jest tak ważna dla żywotności akumulatora?

Monitorowanie prądu ładowania za pomocą amperomierza jest absolutnie kluczowe dla prawidłowej eksploatacji i wydłużenia żywotności akumulatora. Pozwala to na świadomą kontrolę całego procesu, co jest nieocenione, zwłaszcza w przypadku starszych prostowników, które często nie posiadają fabrycznych wskaźników. Dzięki amperomierzowi widzisz, jak akumulator "przyjmuje" prąd, co pozwala ocenić jego stan i uniknąć przeładowania lub niedoładowania, które są zabójcze dla ogniw.

Amperomierz mierzy natężenie prądu elektrycznego, czyli to, ile elektronów przepływa przez obwód w danej jednostce czasu. Przy ładowaniu akumulatora jest to fundamentalna informacja, ponieważ prąd ładowania bezpośrednio wpływa na szybkość i efektywność procesu, a także na bezpieczeństwo samego akumulatora. Zbyt wysoki prąd może doprowadzić do przegrzania i uszkodzenia, zbyt niski do niepełnego naładowania.

Z kolei woltomierz mierzy napięcie, czyli różnicę potencjałów elektrycznych. Chociaż w tym artykule skupiamy się na amperomierzu, warto pamiętać, że oba mierniki amperomierz i woltomierz dostarczają kompleksowego obrazu stanu ładowania. Amperomierz informuje o "ilości" prądu płynącego do akumulatora, a woltomierz o "ciśnieniu", pod jakim ten prąd jest dostarczany. Razem dają pełną diagnostykę.

Przygotowanie i bezpieczeństwo klucz do udanego montażu amperomierza

Zanim przystąpisz do jakichkolwiek prac, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Pamiętaj, że praca z prądem wymaga ostrożności.

• Amperomierz o odpowiednim zakresie pomiarowym.
• Narzędzia z izolowanymi rękojeściami (np. kombinerki, ściągacz izolacji, wkrętak).
• Rękawice ochronne dla dodatkowego bezpieczeństwa.
• Przewody elektryczne (jeśli konieczne będzie przedłużenie lub wymiana fragmentu).
• Izolacja elektryczna (taśma izolacyjna, koszulki termokurczliwe) do zabezpieczenia połączeń.
• Lutownica i cyna (opcjonalnie, dla trwalszych połączeń).
• Multimetr (opcjonalnie, do sprawdzenia ciągłości obwodu).

Zanim w ogóle pomyślisz o podłączaniu czegokolwiek, musisz bezwzględnie odłączyć prostownik od sieci 230V, a także odłączyć jego klemy od akumulatora. To absolutny priorytet! Praca pod napięciem jest niezwykle niebezpieczna i może prowadzić do poważnych porażeń lub uszkodzenia sprzętu. Pamiętaj, że bezpieczeństwo jest zawsze na pierwszym miejscu.

Wybierając amperomierz, natkniesz się na dwa główne typy: analogowe (wskazówkowe) i cyfrowe. Amperomierze analogowe są często preferowane do prostowników ze względu na ich prostotę, odporność na zakłócenia i łatwość obserwacji trendów zmian prądu. Cyfrowe oferują precyzyjny odczyt liczbowy, ale mogą być bardziej wrażliwe na warunki pracy. Ostateczny wybór zależy od Twoich preferencji i budżetu, ale do prostownika, moim zdaniem, analogowy często sprawdza się lepiej.

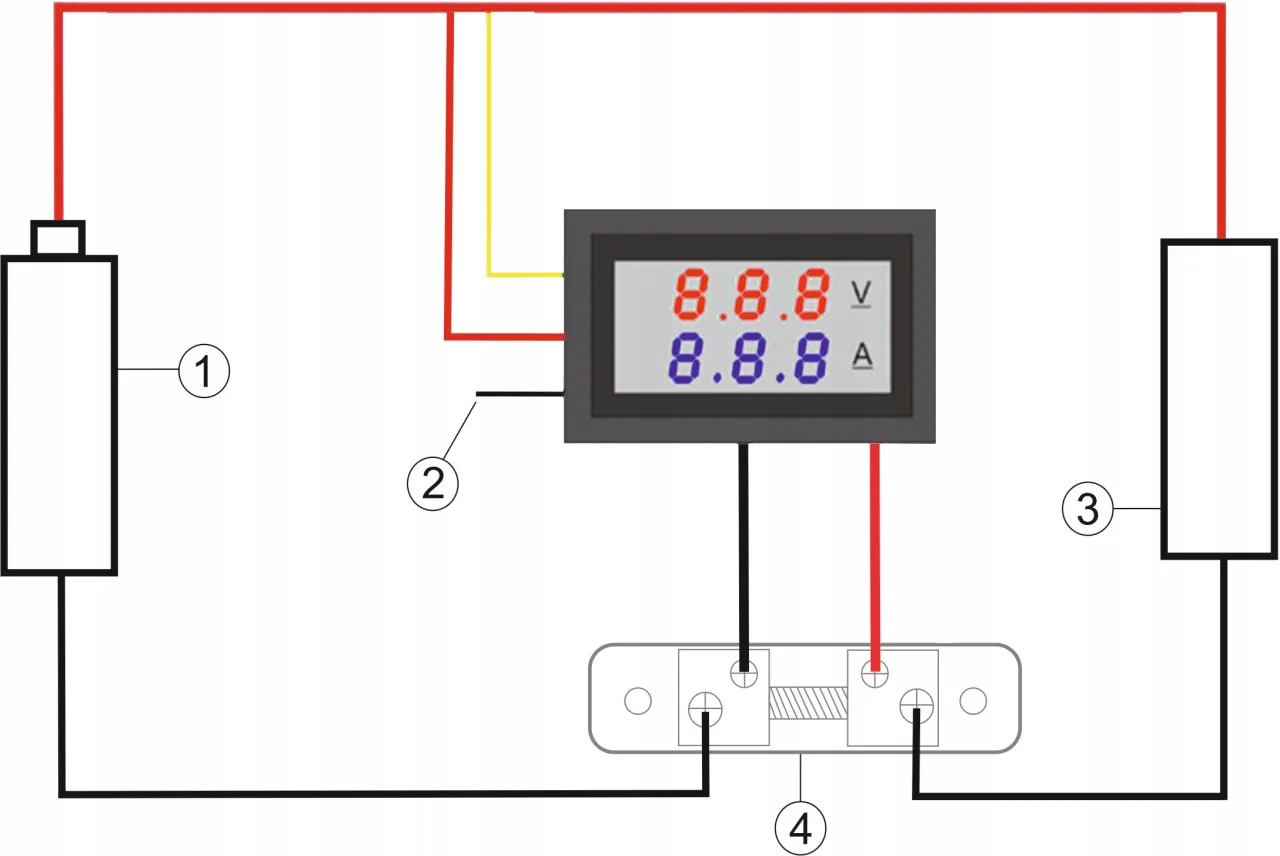

Kluczowe jest dobranie prawidłowego zakresu pomiarowego amperomierza. Musi on być wyższy niż maksymalny prąd ładowania, jaki może generować Twój prostownik. Na przykład, jeśli prostownik ma maksymalny prąd 15A, amperomierz powinien mieć zakres co najmniej 20A. Wybór miernika o zbyt małym zakresie spowoduje jego uszkodzenie lub niedokładne odczyty. W przypadku pomiaru bardzo dużych prądów, np. powyżej 50A, często stosuje się boczniki pomiarowe są to precyzyjne rezystory, które włącza się szeregowo w obwód, a sam miernik (woltomierz) mierzy spadek napięcia na boczniku, przeliczając go na prąd.

Amperomierz a połączenie szeregowe dlaczego to jedyna słuszna droga?

W kontekście podłączania amperomierza, "połączenie szeregowe" oznacza, że amperomierz musi zostać włączony bezpośrednio w obwód, przez który płynie prąd, który chcesz zmierzyć. Wyobraź sobie rurę z wodą aby zmierzyć przepływ, musisz wstawić miernik w tę rurę, tak aby cała woda przez niego przepłynęła. Tak samo jest z prądem elektrycznym: cały prąd płynący z prostownika do akumulatora musi przepłynąć przez amperomierz, aby uzyskać prawidłowy odczyt.

Błędne, równoległe podłączenie amperomierza jest jednym z najczęstszych i najbardziej niebezpiecznych błędów. Amperomierz ma bardzo niską rezystancję wewnętrzną, co oznacza, że praktycznie nie stawia oporu dla prądu. Jeśli podłączysz go równolegle do źródła napięcia (np. bezpośrednio do klem prostownika lub akumulatora), stworzysz zwarcie. Spowoduje to natychmiastowe uszkodzenie amperomierza, a bardzo często również prostownika, a w skrajnych przypadkach może doprowadzić do pożaru. Zawsze pamiętaj: amperomierz tylko szeregowo!

Podłączanie amperomierza do prostownika szczegółowa instrukcja krok po kroku

Przejdźmy teraz do praktyki. Pamiętaj o wszystkich zasadach bezpieczeństwa, które omówiliśmy wcześniej.

1. Krok 1: Identyfikacja i przerwanie przewodu dodatniego (+)
   Zlokalizuj dodatni przewód (zazwyczaj czerwony) wychodzący z prostownika, który prowadzi do klemy dodatniej akumulatora. Upewnij się, że prostownik jest odłączony od zasilania i akumulatora. Ostrożnie przerwij ten przewód w miejscu, gdzie chcesz zamontować amperomierz. Możesz użyć nożyka do izolacji lub kombinerek z ostrzem. Pamiętaj, aby pozostawić wystarczającą długość przewodu po obu stronach, aby swobodnie podłączyć miernik.
2. Krok 2: Podłączenie przewodu od prostownika do zacisku (+) amperomierza
   Weź jeden koniec przerwanego przewodu ten, który idzie od strony prostownika. Usuń około 1-2 cm izolacji z jego końca. Następnie podłącz go do dodatniego zacisku (+) amperomierza. Upewnij się, że połączenie jest solidne i dobrze dokręcone, aby uniknąć luźnych styków. Jeśli amperomierz ma śrubowe zaciski, użyj odpowiedniego wkrętaka.
3. Krok 3: Połączenie zacisku (-) amperomierza z przewodem do akumulatora
   Teraz weź drugi koniec przerwanego przewodu ten, który prowadzi do klemy dodatniej akumulatora. Usuń z niego izolację, tak jak poprzednio. Podłącz ten przewód do ujemnego zacisku (-) amperomierza. Ponownie, sprawdź solidność połączenia. W ten sposób amperomierz został wpięty szeregowo w obwód dodatni, stając się jego integralną częścią.
4. Krok 4: Sprawdzenie poprawności i solidności wszystkich połączeń
   Po wykonaniu wszystkich połączeń, dokładnie sprawdź, czy są one solidne, dobrze dokręcone i, co najważniejsze, dobrze zaizolowane. Użyj taśmy izolacyjnej lub koszulek termokurczliwych, aby zabezpieczyć wszystkie odsłonięte przewody i zaciski. Minimalizuje to ryzyko zwarcia i zapewnia bezpieczeństwo użytkowania. Dopiero po upewnieniu się, że wszystko jest w porządku, możesz podłączyć prostownik do akumulatora i sieci.

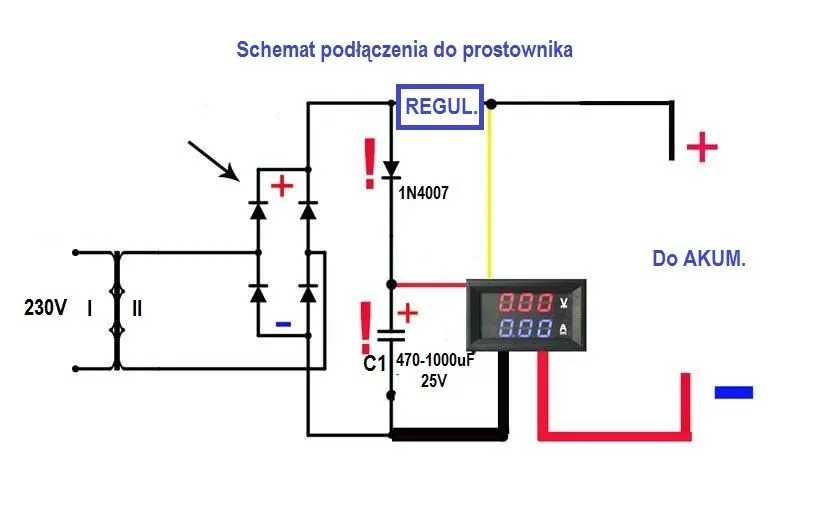

Wizualizacja jest często kluczowa dla zrozumienia. Schemat podłączenia amperomierza powinien jasno przedstawiać, jak amperomierz jest włączony szeregowo w dodatni przewód prostownika. Zobaczysz, że prąd "wchodzi" do amperomierza jednym zaciskiem i "wychodzi" drugim, kontynuując drogę do akumulatora. To wzmocni Twoje zrozumienie poprzednich kroków instrukcji.

Unikaj tych błędów najczęstsze pułapki przy montażu amperomierza

Jednym z częstych błędów jest odwrotne podłączenie biegunów amperomierza (+ do -, - do +). W przypadku amperomierza analogowego może to spowodować, że wskazówka wychyli się w niewłaściwą stronę, uderzając w ogranicznik i potencjalnie uszkadzając mechanizm. W miernikach cyfrowych zazwyczaj zobaczysz po prostu znak minus przed wartością, co informuje o odwrotnym kierunku prądu, ale w niektórych sytuacjach może to prowadzić do błędnych odczytów lub braku wskazań. Zawsze zwracaj uwagę na oznaczenia biegunowości na amperomierzu i przewodach.

Jak już wspominałem, wybór amperomierza o zbyt małym zakresie pomiarowym to prosta droga do jego uszkodzenia. Jeśli Twój prostownik może podać 10A, a Ty podłączysz miernik o zakresie do 5A, to przy próbie ładowania miernik zostanie przeciążony, co może spalić jego cewkę (w analogowym) lub układ pomiarowy (w cyfrowym). Zawsze dobieraj zakres z zapasem, najlepiej o 20-30% wyższym niż maksymalny prąd prostownika.

Luźne i słabo zaizolowane styki to zaproszenie do problemów. Mogą powodować iskrzenie, niestabilne odczyty, a w najgorszym wypadku zwarcie, które może uszkodzić prostownik, akumulator, a nawet spowodować pożar. Upewnij się, że wszystkie połączenia są solidnie dokręcone, a odsłonięte elementy przewodzące prąd są starannie zaizolowane taśmą elektryczną lub koszulkami termokurczliwymi. Poświęć na to chwilę, bo to inwestycja w bezpieczeństwo.

Amperomierz nie działa? Szybki przewodnik po rozwiązywaniu problemów

Jeśli po podłączeniu amperomierz nie pokazuje żadnej wartości, sprawdź następujące punkty:

• Niepoprawne połączenia: Upewnij się, że amperomierz jest podłączony szeregowo w obwodzie dodatnim. Sprawdź, czy przewody są poprawnie wpięte w zaciski miernika (+ do +, - do -).
• Brak ciągłości obwodu: Sprawdź, czy nie ma przerw w przewodach. Może to być uszkodzony przewód, źle zaciśnięta końcówka lub luźny styk. Możesz użyć multimetru do sprawdzenia ciągłości.
• Uszkodzony amperomierz: Chociaż rzadko, zdarza się, że nowy miernik jest fabrycznie uszkodzony. Jeśli masz możliwość, przetestuj go na innym, prostym obwodzie.
• Brak prądu ładowania: Upewnij się, że prostownik faktycznie podaje prąd do akumulatora. Sprawdź jego działanie bez amperomierza.

Jeśli wskazania amperomierza są niestabilne lub wydają się nierealne (np. bardzo wysokie lub bardzo niskie, mimo że akumulator jest rozładowany), oto co możesz sprawdzić:

• Luźne styki: Najczęstsza przyczyna. Sprawdź wszystkie połączenia na amperomierzu, na klemach prostownika i akumulatora. Dokręć je solidnie.
• Słabe połączenia przewodów: Jeśli użyłeś zacisków, upewnij się, że przewody są w nich dobrze osadzone. Jeśli lutowałeś, sprawdź jakość lutów.
• Uszkodzenie samego miernika: Wewnętrzne uszkodzenie amperomierza może prowadzić do błędnych odczytów. Jeśli masz inny miernik, porównaj wskazania.
• Zakłócenia: W rzadkich przypadkach, silne zakłócenia elektromagnetyczne mogą wpływać na precyzję odczytów, zwłaszcza w miernikach cyfrowych.

Przeczytaj również: Co mierzy amperomierz? Prąd, działanie i zastosowanie w praktyce

Odczytywanie amperomierza jak prawidłowo monitorować proces ładowania?

Kiedy podłączysz prostownik do akumulatora, a amperomierz jest prawidłowo wpięty, zauważysz, że prąd ładowania zazwyczaj jest wysoki na początku procesu. To naturalne, ponieważ rozładowany akumulator "chce" przyjąć jak najwięcej prądu. W miarę jak akumulator się ładuje, jego wewnętrzna rezystancja rośnie, a co za tym idzie, prąd ładowania stopniowo maleje. To właśnie obserwacja tego spadku prądu jest kluczowa dla zrozumienia postępu ładowania.

Wskazanie amperomierza informuje o naładowaniu akumulatora, gdy prąd ładowania spadnie do bardzo niskiego poziomu lub zbliży się do zera (dla standardowych prostowników, które nie mają trybu podtrzymania). W zależności od pojemności akumulatora i mocy prostownika, może to być np. 0,5A, 0,2A, a nawet mniej. Gdy prąd przestaje znacząco spadać i utrzymuje się na minimalnym poziomie przez dłuższy czas, oznacza to, że akumulator jest w pełni naładowany i prostownik powinien zostać odłączony, aby uniknąć przeładowania.
