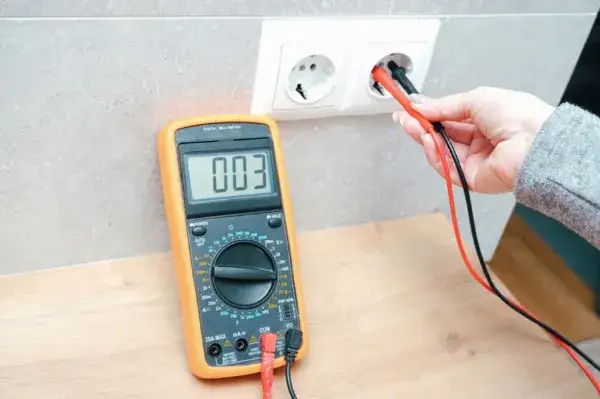

Jak podłączyć amperomierz? Bezpiecznie, krok po kroku i bez zwarcia.

Pomiar natężenia prądu to jedna z fundamentalnych czynności w pracy z elektrycznością. Niezależnie od tego, czy jesteś hobbystą, czy profesjonalnym elektrykiem, umiejętność bezpiecznego i poprawnego podłączenia amperomierza do obwodu jest kluczowa. W tym praktycznym poradniku krok po kroku wyjaśnię, jak to zrobić, aby uniknąć błędów i zapewnić zarówno dokładny pomiar, jak i Twoje bezpieczeństwo.

Dlaczego poprawne podłączenie amperomierza jest kluczowe

Czym jest natężenie prądu i dlaczego jego pomiar jest tak ważny?

Natężenie prądu, mierzone w amperach (A), to nic innego jak ilość ładunku elektrycznego przepływającego przez dany punkt obwodu w jednostce czasu. Wyobraź sobie rurę z wodą natężenie prądu jest jak ilość wody przepływającej przez tę rurę w ciągu sekundy. Pomiar natężenia prądu jest fundamentalny w diagnostyce, kontroli oraz projektowaniu obwodów elektrycznych. Pozwala mi ocenić, czy urządzenie pobiera odpowiednią ilość energii, czy nie ma przeciążenia, a także czy obwód działa prawidłowo. Bez tej wiedzy trudno mówić o efektywnej i bezpiecznej pracy z elektrycznością.

Szeregowo, czyli jak? Zrozumienie fundamentalnej zasady podłączania

Kluczową zasadą, którą zawsze podkreślam, jest to, że amperomierz musi być podłączony szeregowo do obwodu. Co to oznacza w praktyce? To, że cały mierzony prąd musi przez niego przepłynąć. Aby to osiągnąć, należy fizycznie przerwać obwód w miejscu, w którym chcemy dokonać pomiaru, a następnie wpiąć w to miejsce amperomierz, tworząc swego rodzaju "most". Idealny amperomierz ma bardzo niską, bliską zeru rezystancję wewnętrzną. Dzięki temu jego obecność nie wpływa znacząco na mierzony obwód i nie zmienia wartości prądu, który chcemy zmierzyć.

Tragiczne skutki pomyłki co się stanie, gdy podłączysz amperomierz równolegle?

Teraz przejdźmy do błędu, który może mieć naprawdę poważne konsekwencje. Co się stanie, gdy podłączysz amperomierz równolegle do obwodu, tak jak woltomierz? Ze względu na wspomnianą wcześniej bardzo niską rezystancję wewnętrzną amperomierza, takie podłączenie jest równoznaczne ze zwarciem. Prąd, zamiast płynąć przez obciążenie, wybierze drogę najmniejszego oporu, czyli popłynie bezpośrednio przez miernik. Może to doprowadzić do natychmiastowego przepalenia bezpieczników w mierniku, a w gorszym przypadku do uszkodzenia samego miernika, źródła zasilania, a nawet do pożaru. Zawsze zwracaj na to uwagę!

Pamiętaj: Podłączenie amperomierza równolegle do obwodu jest krytycznym błędem, który może prowadzić do zwarcia i poważnego uszkodzenia sprzętu lub zagrożenia dla bezpieczeństwa. Zawsze upewnij się, że miernik jest wpięty szeregowo.

Przygotowanie do pomiaru: Niezbędne kroki bezpiecznego elektryka

Krok 1: Bezpieczeństwo przede wszystkim jak przygotować obwód do pomiaru?

Zanim w ogóle pomyślisz o podłączeniu jakiegokolwiek miernika, musisz zadbać o swoje bezpieczeństwo. To jest absolutna podstawa! Zawsze, ale to zawsze, odłącz zasilanie od obwodu, który zamierzasz mierzyć. W instalacjach domowych oznacza to wyłączenie odpowiednich bezpieczników w skrzynce rozdzielczej. Jeśli pracujesz z akumulatorem, odłącz go od instalacji, zaczynając od bieguna ujemnego. Nigdy nie pracuj pod napięciem, kiedy musisz fizycznie ingerować w obwód, przerywając go. Pamiętaj, że prąd nie wybacza błędów.

Krok 2: Wybór odpowiedniego narzędzia amperomierz cyfrowy, analogowy czy cęgowy?

Na rynku dostępnych jest kilka typów amperomierzy. Najczęściej spotkasz się z miernikami analogowymi (wskazówkowymi) i cyfrowymi (z wyświetlaczem). Ja osobiście preferuję mierniki cyfrowe ze względu na ich większą dokładność i łatwość odczytu wartości. Ważne jest, aby wiedzieć, czy mierzysz prąd stały (DC), czy przemienny (AC) większość multimetrów oferuje obie funkcje. Niektóre mierniki są przeznaczone tylko do jednego typu prądu. Oprócz tego istnieją również amperomierze cęgowe, o których opowiem szerzej później to bardzo wygodna i bezpieczna alternatywa, która nie wymaga przerywania obwodu.

Krok 3: Ustawienie miernika jak dobrać właściwy zakres (A, mA) i typ prądu (AC/DC)?

Prawidłowe ustawienie multimetru przed pomiarem jest równie ważne, jak bezpieczne przygotowanie obwodu. Oto, co musisz zrobić:

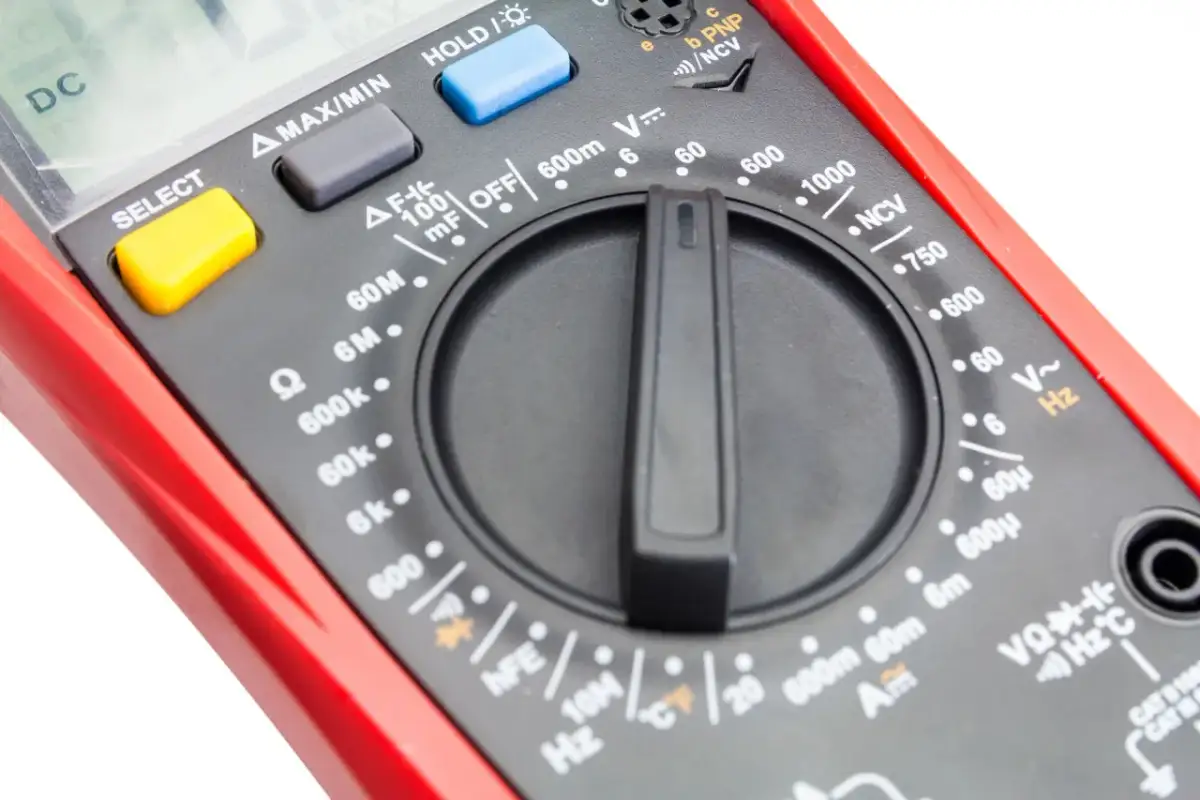

1. Wybierz funkcję pomiaru prądu: Na pokrętle multimetru znajdź symbol oznaczający pomiar prądu. Zazwyczaj jest to litera "A" (ampery), często z dodatkowymi oznaczeniami dla miliamperów (mA) lub mikroamperów (µA). Upewnij się, że wtyki pomiarowe są wpięte w odpowiednie gniazda zazwyczaj jedno to "COM" (wspólne), a drugie to gniazdo prądowe, często oznaczone "A" lub "mA" i posiadające oznaczenie maksymalnego prądu (np. 10A, 200mA).
2. Wybierz typ prądu: Zdecyduj, czy mierzysz prąd przemienny (AC symbol fali sinusoidy) czy stały (DC symbol linii prostej z przerywaną linią pod spodem). Przełącz miernik na odpowiednią opcję.
3. Ustaw zakres pomiarowy: Zawsze zaczynaj od zakresu pomiarowego, który jest większy niż spodziewany prąd. Jeśli nie masz pojęcia, jaki prąd płynie w obwodzie, wybierz najwyższy dostępny zakres (np. 10A). Jeśli wskazanie będzie zbyt niskie, możesz stopniowo zmniejszać zakres, aby uzyskać dokładniejszy odczyt. To chroni bezpiecznik w mierniku przed przepaleniem.

Instrukcja krok po kroku: Podłączanie amperomierza do obwodu

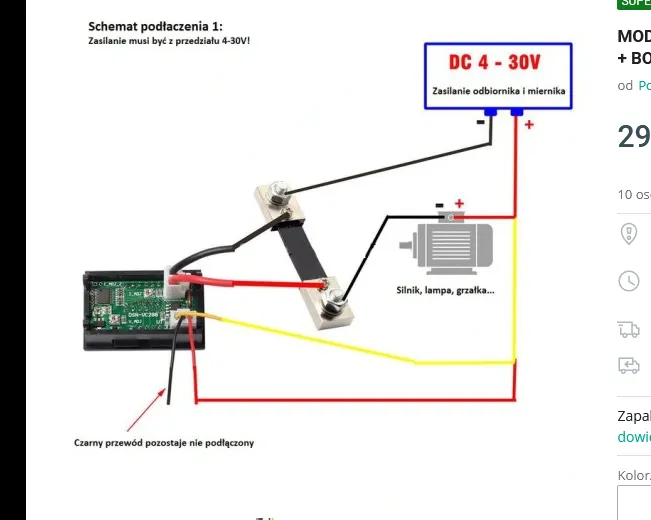

Schemat podłączenia w obwodzie prądu stałego (DC) na przykładzie akumulatora

Wyobraźmy sobie, że chcemy zmierzyć prąd ładowania akumulatora. Po upewnieniu się, że zasilanie jest odłączone (np. ładowarka jest wyłączona, a akumulator odłączony od instalacji), postępujemy następująco: przerywamy obwód w wybranym miejscu, na przykład rozłączając przewód dodatni (+) między ładowarką a akumulatorem. Następnie wpinamy amperomierz szeregowo w to miejsce. Przewód pomiarowy z gniazda "COM" miernika (zazwyczaj czarny) podłączamy do jednego końca przerwanego obwodu (np. do akumulatora), a przewód z gniazda prądowego (zazwyczaj czerwony) do drugiego końca (np. do ładowarki). Cały prąd ładowania będzie musiał przepłynąć przez miernik.

Zwróć uwagę na bieguny! Znaczenie „plusa” i „minusa” w pomiarach DC

W obwodach prądu stałego (DC) biegunowość ma kluczowe znaczenie. Przewód dodatni (+) miernika (czerwony) należy zawsze podłączyć od strony wyższego potencjału, czyli bliżej "plusa" źródła zasilania. Przewód ujemny (-) miernika (czarny) podłączamy od strony niższego potencjału. Jeśli podłączysz miernik odwrotnie, na wyświetlaczu miernika cyfrowego zobaczysz wynik z minusem (ujemne wskazanie), co oznacza, że prąd płynie w przeciwnym kierunku. W przypadku mierników analogowych, odwrotne podłączenie może nawet uszkodzić miernik, ponieważ wskazówka zostanie zepchnięta poniżej zera. Zawsze sprawdzam to dwukrotnie!

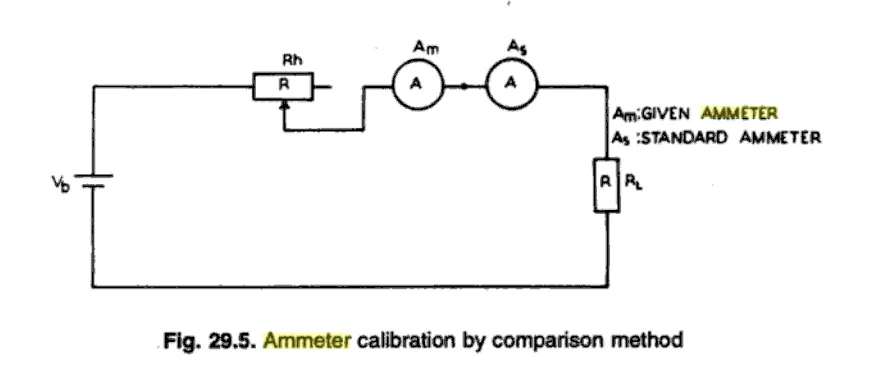

Schemat podłączenia w obwodzie prądu przemiennego (AC) instalacja domowa

Podłączanie amperomierza w obwodzie prądu przemiennego, na przykład w instalacji domowej, odbywa się na tej samej zasadzie szeregowego wpięcia. Musisz przerwać obwód i wpiąć miernik w powstałą przerwę. Pamiętaj jednak o bezwzględnym odłączeniu zasilania przed jakąkolwiek ingerencją! W przypadku prądu przemiennego nie ma znaczenia biegunowość, ponieważ prąd zmienia kierunek cyklicznie. Jednakże, praca z prądem sieciowym wiąże się z dużo większym ryzykiem porażenia, dlatego należy zachować szczególną ostrożność i, jeśli nie masz pewności, zlecić to zadanie wykwalifikowanemu elektrykowi.

Sprawdzenie poprawności połączeń i bezpieczne uruchomienie obwodu

Zanim przywrócisz zasilanie, wykonaj ostatnią kontrolę. Sprawdź wizualnie wszystkie połączenia czy są pewne i prawidłowo wpięte. Upewnij się, że miernik jest ustawiony na właściwą funkcję (pomiar prądu), odpowiedni typ prądu (AC/DC) i zakres pomiarowy. Dopiero wtedy możesz bezpiecznie przywrócić zasilanie do obwodu. Obserwuj wskazania miernika. Jeśli odczyt jest stabilny i mieści się w oczekiwanym zakresie, pomiar jest prawidłowy. Jeśli widzisz dziwne wartości, brak odczytu lub miernik zaczyna się dziwnie zachowywać, natychmiast odłącz zasilanie i sprawdź połączenia oraz ustawienia.

Pomiar bez tajemnic: Odczyt i interpretacja wyników

Odczyt wartości na mierniku cyfrowym i analogowym

Odczyt wartości z miernika cyfrowego jest prosty wartość prądu wyświetla się bezpośrednio na ekranie, wraz z jednostką (np. 1.23 A). W przypadku miernika analogowego sprawa jest nieco bardziej skomplikowana. Musisz odczytać położenie wskazówki na skali, a następnie zinterpretować tę wartość w kontekście wybranego zakresu pomiarowego. Na przykład, jeśli wybrałeś zakres 10A, a skala ma podziałkę do 10, to odczyt jest prosty. Jeśli jednak skala jest do 10, a zakres do 100A, musisz pomnożyć odczyt przez odpowiedni współczynnik. Właśnie dlatego cyfrowe mierniki są tak popularne eliminują ryzyko błędu w interpretacji.

Co oznaczają symbole na wyświetlaczu? (np. A, mA, AC, DC)

Aby poprawnie interpretować wyniki, warto znać podstawowe symbole, które pojawiają się na wyświetlaczu miernika:

• A (ampery): To podstawowa jednostka natężenia prądu.
• mA (miliampery): Tysięczne części ampera (1A = 1000mA). Używane do pomiaru mniejszych prądów, np. w elektronice.
• AC (Alternating Current): Oznacza prąd przemienny, czyli taki, który cyklicznie zmienia swój kierunek (np. prąd w gniazdkach domowych).
• DC (Direct Current): Oznacza prąd stały, który płynie w jednym kierunku (np. prąd z baterii, akumulatorów, paneli fotowoltaicznych).

Kiedy wynik pomiaru powinien Cię zaniepokoić?

Nie zawsze sam odczyt wartości jest wystarczający. Ważna jest również jego interpretacja. Kiedy wynik pomiaru powinien Cię zaniepokoić? Jeśli odczytany prąd jest zbyt wysoki w stosunku do oczekiwań, może to wskazywać na przeciążenie obwodu, zwarcie, lub uszkodzenie urządzenia. Z kolei zbyt niski prąd lub jego całkowity brak może oznaczać przerwę w obwodzie, uszkodzenie urządzenia, które powinno pobierać prąd, lub problem ze źródłem zasilania. Zawsze porównuj zmierzone wartości z danymi technicznymi urządzenia lub oczekiwanymi wartościami.

Amperomierz cęgowy: Bezpieczna i szybka alternatywa

Jak działa miernik cęgowy i dlaczego nie wymaga przerywania obwodu?

Amperomierz cęgowy to narzędzie, które zmieniło sposób, w jaki mierzymy prąd, zwłaszcza w istniejących instalacjach. Jego działanie opiera się na zjawisku indukcji elektromagnetycznej. Przepływający prąd generuje wokół przewodu pole magnetyczne, a miernik cęgowy, dzięki specjalnym cęgom, wykrywa to pole i przelicza je na wartość prądu. Główna zaleta? Nie wymaga przerywania obwodu! To oznacza, że możesz mierzyć prąd w działającej instalacji, co jest nie tylko szybsze, ale przede wszystkim znacznie bezpieczniejsze. Większość mierników cęgowych mierzy prąd przemienny (AC), ale na rynku dostępne są również zaawansowane modele, które potrafią mierzyć prąd stały (DC).

Instrukcja pomiaru amperomierzem cęgowym krok po kroku

Pomiar amperomierzem cęgowym jest niezwykle prosty:

1. Wybierz funkcję pomiaru prądu: Na mierniku cęgowym ustaw pokrętło na funkcję pomiaru prądu (A) i wybierz odpowiedni typ (AC lub DC, jeśli miernik to umożliwia) oraz zakres.
2. Otwórz cęgi i obejmij pojedynczy przewód: Otwórz szczęki miernika cęgowego i obejmij nimi tylko jeden przewód, przez który płynie mierzony prąd. To bardzo ważne nie obejmuj całego kabla zasilającego, który zawiera zarówno przewód fazowy, jak i neutralny (lub plus i minus w DC), ponieważ to zniweczy pomiar.
3. Odczytaj wartość: Na wyświetlaczu miernika pojawi się wartość natężenia prądu.

Kiedy warto zainwestować w miernik cęgowy? Zastosowania w domu i fotowoltaice

Miernik cęgowy to naprawdę przydatne narzędzie w wielu sytuacjach. Moim zdaniem, warto w niego zainwestować, gdy:

• Potrzebujesz mierzyć prąd w działających instalacjach (np. domowych, przemysłowych) bez konieczności ich wyłączania i przerywania obwodu.
• Wykonujesz diagnostykę instalacji fotowoltaicznych możesz szybko zmierzyć prąd generowany przez panele (DC) lub prąd oddawany do sieci przez inwerter (AC), co jest kluczowe dla oceny wydajności.
• Chcesz szybko skontrolować pobór prądu przez urządzenia, nie rozłączając ich z sieci.
• Bezpieczeństwo i szybkość pomiaru są dla Ciebie priorytetem, zwłaszcza przy pracy z wyższymi napięciami i prądami.

Praktyczne zastosowania pomiaru natężenia prądu

Diagnostyka instalacji fotowoltaicznej: Jak sprawdzić wydajność paneli i pracę inwertera?

W dzisiejszych czasach, kiedy fotowoltaika staje się coraz popularniejsza, pomiar natężenia prądu jest nieoceniony w diagnostyce. Dzięki niemu mogę sprawdzić prąd generowany przez poszczególne panele lub całe stringi paneli (prąd stały DC). To pozwala mi ocenić, czy panele pracują z optymalną wydajnością, czy nie ma zacienienia lub uszkodzeń. Mierzę również prąd oddawany do sieci przez inwerter (prąd przemienny AC), co jest kluczowym wskaźnikiem prawidłowego działania całego systemu. Wszelkie spadki prądu mogą wskazywać na awarie, zabrudzenia lub inne problemy, które wymagają interwencji.

Kontrola ładowania akumulatora w samochodzie lub systemie zasilania awaryjnego

Pomiar prądu ładowania lub rozładowywania akumulatora to podstawowa czynność w diagnostyce pojazdów, systemów zasilania awaryjnego (UPS) czy instalacji off-grid. Dzięki niemu mogę ocenić, czy ładowarka pracuje prawidłowo i dostarcza odpowiedni prąd do akumulatora. Zbyt niski prąd ładowania może oznaczać uszkodzoną ładowarkę lub akumulator, a zbyt wysoki ryzyko przegrzania i uszkodzenia akumulatora. Monitorowanie prądu rozładowania pozwala mi z kolei ocenić rzeczywisty pobór mocy przez podłączone urządzenia i przewidzieć czas pracy akumulatora.

Sprawdzanie poboru prądu przez urządzenia domowe który sprzęt zużywa najwięcej energii?

Czy zastanawiałeś się kiedyś, które z Twoich urządzeń domowych są największymi "pożeraczami prądu"? Za pomocą amperomierza możesz to sprawdzić! Mierząc prąd pobierany przez lodówkę, pralkę, komputer czy telewizor, możesz zidentyfikować te, które generują największe koszty. To proste narzędzie pozwala mi na przykład ocenić, czy stara lodówka nie pobiera zbyt dużo prądu w porównaniu do nowszych, energooszczędnych modeli. Taka wiedza jest bezcenna przy optymalizacji zużycia energii elektrycznej w gospodarstwie domowym i obniżaniu rachunków.
