Jak zmierzyć prąd multimetrem? Poradnik krok po kroku i błędy

Ten artykuł to praktyczny, szczegółowy poradnik, który krok po kroku wyjaśni, jak bezpiecznie i poprawnie wykonać pomiar poboru prądu (natężenia) za pomocą multimetru. Dowiesz się, jak rozróżnić pomiar prądu stałego (DC) i zmiennego (AC), poznasz kluczowe zasady bezpieczeństwa oraz unikniesz najczęstszych błędów, zdobywając konkretną i użyteczną wiedzę.

Dlaczego pomiar prądu różni się od pomiaru napięcia? Fundamentalna zasada, którą musisz znać

Zacznijmy od absolutnych podstaw, bo to właśnie tutaj najczęściej dochodzi do błędów i uszkodzeń sprzętu. Kiedy mierzymy napięcie, podłączamy multimetr równolegle do elementu lub źródła, ponieważ chcemy zmierzyć różnicę potencjałów. Multimetr ma wtedy bardzo wysoką rezystancję wewnętrzną, co minimalizuje jego wpływ na obwód.

Jednak w przypadku pomiaru prądu (natężenia), sytuacja jest diametralnie inna. Amperomierz, czyli funkcja pomiaru prądu w multimetrze, musi być zawsze wpięty w obwód szeregowo. Oznacza to, że prąd, który chcemy zmierzyć, musi przepłynąć przez nasz miernik. Aby to było możliwe, multimetr w trybie amperomierza ma bardzo niską rezystancję wewnętrzną. Jeśli spróbujesz zmierzyć prąd, wpinając multimetr równolegle (tak jak napięcie), stworzysz zwarcie. Prąd popłynie przez miernik, omijając resztę obwodu, co niemal na pewno doprowadzi do przepalenia bezpiecznika w multimetrze, a w skrajnych przypadkach nawet do jego uszkodzenia lub zagrożenia dla Ciebie. To kluczowa zasada, którą musisz sobie przyswoić, zanim zaczniesz cokolwiek mierzyć.

Twój multimetr pod lupą: Omówienie gniazd (COM, A, mA) i pokrętła funkcji

• Gniazdo COM (Common): To gniazdo jest zawsze przeznaczone dla czarnej sondy. Jest to wspólny punkt odniesienia dla wszystkich pomiarów.
• Gniazdo dla dużych prądów (np. 10A lub 20A): Zazwyczaj oznaczone jako "A" lub "10A MAX" (lub "20A MAX"). Służy do pomiaru prądów o większych wartościach. Warto wiedzieć, że to gniazdo często nie jest chronione bezpiecznikiem lub posiada bezpiecznik topikowy o dużej wartości.
• Gniazdo dla małych prądów (mA, μA): Oznaczone jako "mA" lub "μA". Służy do pomiaru prądów o mniejszych wartościach (miliampery, mikroampery). To gniazdo niemal zawsze jest chronione szybkim bezpiecznikiem, który chroni multimetr przed przeciążeniem.

Pokrętło funkcji multimetru pozwala wybrać tryb pomiaru. Dla prądu szukaj symboli:

• A z linią prostą (lub z linią prostą i przerywaną pod spodem): Oznacza pomiar prądu stałego (DC).
• A z falą/tyldą (~): Oznacza pomiar prądu zmiennego (AC).

Zawsze upewnij się, że zarówno sondy są podłączone do właściwych gniazd, jak i pokrętło jest ustawione na odpowiedni tryb i zakres, zanim zaczniesz pomiar.

Bezpieczeństwo ponad wszystko: 5 zasad, których nie wolno złamać przy pracy z prądem

Praca z elektrycznością zawsze wiąże się z ryzykiem. Jako Cyprian Baran, zawsze podkreślam, że bezpieczeństwo jest absolutnym priorytetem. Oto 5 zasad, których musisz przestrzegać:

1. Nigdy nie wkładaj sond do gniazdka sieciowego w celu pomiaru prądu! To jest najczęstszy i najbardziej niebezpieczny błąd. Gniazdko sieciowe to źródło napięcia, nie obwód, przez który chcesz zmierzyć prąd. Włożenie sond bezpośrednio spowoduje zwarcie, co może uszkodzić miernik, instalację elektryczną, a nawet doprowadzić do poważnego porażenia prądem.
2. Zawsze zaczynaj od najwyższego dostępnego zakresu pomiarowego. Niezależnie od tego, czy mierzysz prąd stały, czy zmienny, zawsze ustaw multimetr na najwyższy zakres amperów (np. 10A lub 20A). Jeśli odczyt będzie zbyt niski, możesz stopniowo zmniejszać zakres (np. na mA), aż uzyskasz dokładny wynik. To zapobiega przeciążeniu miernika i przepaleniu bezpiecznika.
3. Odłącz zasilanie przed wpięciem miernika. Zanim przerwiesz obwód i wpiąć multimetr szeregowo, upewnij się, że obwód jest całkowicie odłączony od źródła zasilania. To minimalizuje ryzyko porażenia prądem i uszkodzenia sprzętu podczas manipulacji przewodami.
4. Używaj izolowanych narzędzi i pracuj w suchym środowisku. Zawsze korzystaj z narzędzi z izolowanymi rękojeściami. Unikaj pracy w wilgotnych lub mokrych warunkach, ponieważ woda jest przewodnikiem prądu i znacznie zwiększa ryzyko porażenia.
5. Sprawdź stan przewodów pomiarowych. Regularnie kontroluj, czy izolacja przewodów pomiarowych nie jest uszkodzona, popękana ani przetarta. Uszkodzone przewody mogą prowadzić do zwarć lub porażenia prądem.

Jak zmierzyć prąd stały (DC) krok po kroku

Pomiar prądu stałego (DC) jest typowy dla obwodów zasilanych bateriami, akumulatorami (np. w samochodzie) czy zasilaczami. Poniżej znajdziesz szczegółową instrukcję.

Krok 1: Prawidłowe podłączenie sond pomiarowych do multimetru

To absolutna podstawa. Pamiętaj o tym, co omówiliśmy wcześniej:

• Czarną sondę zawsze podłącz do gniazda oznaczonego COM.
• Czerwoną sondę podłącz do gniazda odpowiadającego zakresowi prądu, który zamierzasz mierzyć. Jeśli spodziewasz się większych prądów (np. powyżej kilkuset mA), użyj gniazda 10A (lub 20A). Jeśli wiesz, że prąd będzie mały (np. poniżej kilkuset mA), możesz użyć gniazda mA/μA. Pamiętaj jednak, że gniazdo mA/μA jest bardziej wrażliwe na przeciążenia.

Zawsze upewnij się, że sondy są solidnie wpięte w gniazda.

Krok 2: Wybór właściwego zakresu (A czy mA?) i ustawienie trybu DC

Teraz czas na ustawienie multimetru:

1. Ustaw tryb pomiaru prądu stałego (DC): Obróć pokrętło multimetru na pozycję oznaczoną symbolem A z linią prostą (lub linią prostą i przerywaną).
2. Wybierz zakres pomiarowy: Zgodnie z zasadą bezpieczeństwa, zawsze zaczynaj od najwyższego dostępnego zakresu dla prądu stałego (np. 10A lub 20A). Jeśli po wpięciu miernika i włączeniu zasilania odczyt będzie "0" lub bardzo mała wartość, możesz ostrożnie zmniejszać zakres (np. na 200mA, 20mA), aż uzyskasz stabilny i czytelny wynik.

Pamiętaj, że zbyt niski zakres może spowodować przepalenie bezpiecznika w mierniku, zwłaszcza na zakresie miliamperów.

Krok 3: Jak bezpiecznie przerwać obwód i wpiąć miernik szeregowo?

To jest kluczowy moment pomiaru prądu. Musisz pamiętać, że prąd musi przepłynąć przez miernik, dlatego musimy go wpiąć w ścieżkę przepływu prądu.

1. Odłącz zasilanie: Przede wszystkim, odłącz zasilanie od obwodu, w którym zamierzasz mierzyć prąd. Wyjmij baterię, odłącz zasilacz lub odłącz klemę akumulatora.
2. Zlokalizuj punkt pomiarowy: Wybierz miejsce w obwodzie, gdzie chcesz zmierzyć prąd. Może to być np. przed żarówką, silnikiem, czy innym elementem.
3. Przerwij obwód: W wybranym miejscu rozłącz jeden z przewodów. Możesz to zrobić, odłączając go od elementu, rozcinając go (jeśli jest to jednorazowy pomiar i możesz go potem połączyć) lub wykorzystując istniejące złącza. Ważne jest, aby powstała przerwa w obwodzie.

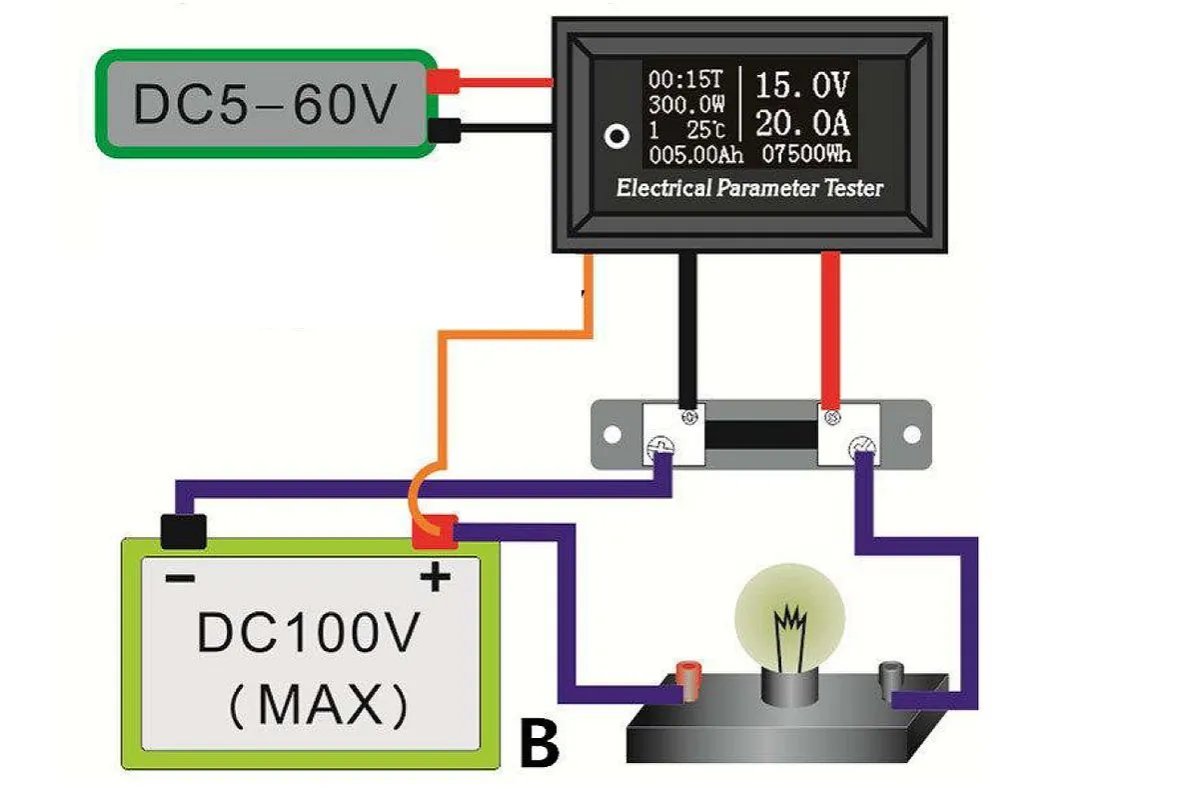

4. Wepnij multimetr szeregowo: Teraz w powstałą przerwę wpinasz multimetr. Jedną sondę (np. czerwoną) podłącz do jednego końca przerwanego przewodu, a drugą sondę (czarną) do drugiego końca. Ważne jest, aby prąd, który płynął przez ten przewód, teraz płynął przez multimetr.
5. Włącz zasilanie i odczytaj wynik: Gdy multimetr jest już prawidłowo wpięty, możesz ponownie włączyć zasilanie obwodu. Na wyświetlaczu multimetru pojawi się wartość prądu. Jeśli pojawi się znak minus (-), oznacza to, że prąd płynie w przeciwnym kierunku niż podłączyłeś sondy (co w większości przypadków nie ma znaczenia, ale warto o tym wiedzieć).

Praktyczny poradnik: Jak sprawdzić pobór prądu na postoju w samochodzie?

1. Przygotowanie: Upewnij się, że wszystkie urządzenia w samochodzie są wyłączone, drzwi zamknięte (lub zamek zablokowany, aby symulować zamknięcie i uśpienie systemów), a kluczyk wyjęty ze stacyjki.
2. Odłączenie klemy: Odłącz ujemną klemę (-) od akumulatora. To ważne, aby przerwać obwód zasilania samochodu.
3. Wpięcie multimetru: Ustaw multimetr na najwyższy zakres prądu stałego (np. 10A lub 20A DC). Czerwoną sondę multimetru podłącz do odłączonej ujemnej klemy samochodu. Czarną sondę multimetru podłącz do ujemnego zacisku akumulatora. W ten sposób multimetr jest wpięty szeregowo w obwód zasilania pojazdu.
4. Stabilizacja systemów: Po wpięciu miernika, systemy samochodu mogą potrzebować kilku minut (czasem nawet do 30-60 minut w nowszych autach), aby się "uśpić" i przejść w tryb niskiego poboru prądu. Cierpliwie poczekaj, aż odczyt na multimetrze się ustabilizuje.
5. Odczyt i interpretacja:
   • Typowy, zdrowy pobór prądu na postoju w większości samochodów to zazwyczaj od 20 mA do 50 mA (0.02A do 0.05A).
   • Jeśli odczyt jest znacznie wyższy (np. 200 mA, 0.2A lub więcej), oznacza to, że coś w samochodzie pobiera prąd, gdy nie powinno. Może to być np. radio, które nie wyłącza się całkowicie, uszkodzony moduł komfortu, czy inne urządzenie.

To bardzo skuteczna metoda na zdiagnozowanie problemu z rozładowującym się akumulatorem.

Pomiar prądu zmiennego (AC) w urządzeniach domowych

Pomiar prądu zmiennego (AC) jest zazwyczaj bardziej skomplikowany i wymaga większej ostrożności, ponieważ mamy do czynienia z wyższymi napięciami sieciowymi. Pamiętaj o zasadach bezpieczeństwa!

Ostrzeżenie: Dlaczego nigdy nie wkładać sond do gniazdka w celu pomiaru prądu?

Nigdy nie próbuj mierzyć prądu, wkładając sondy multimetru bezpośrednio do gniazdka sieciowego. Grozi to poważnym zwarciem, uszkodzeniem sprzętu, a nawet porażeniem prądem.

Wiem, że już o tym wspominałem, ale muszę to powtórzyć i wzmocnić. Bezpośrednie wkładanie sond multimetru do gniazdka sieciowego 230V w celu pomiaru prądu jest ekstremalnie niebezpieczne. Gniazdko sieciowe to źródło napięcia, a nie obwód, przez który chcemy zmierzyć prąd. Multimetr w trybie amperomierza ma bardzo niską rezystancję wewnętrzną. Wpięcie go bezpośrednio do gniazdka spowoduje natychmiastowe zwarcie w sieci elektrycznej. Skutki mogą być katastrofalne: od przepalenia bezpieczników w instalacji domowej, przez uszkodzenie multimetru, po poważne porażenie prądem, a nawet pożar. Nigdy, pod żadnym pozorem, nie rób tego.

Bezpieczna metoda pomiaru: Jak wykorzystać przedłużacz do stworzenia punktu pomiarowego?

Skoro nie możemy mierzyć prądu bezpośrednio w gniazdku, jak bezpiecznie zmierzyć pobór prądu przez urządzenie domowe? Najbezpieczniejszą metodą jest wykorzystanie specjalnie przygotowanego przedłużacza lub adaptera pomiarowego.

1. Przygotowanie przedłużacza: Potrzebujesz przedłużacza, w którym jedna z żył zasilających (np. fazowa lub neutralna) jest rozdzielona i wyprowadzona na zewnątrz, tworząc punkt, w którym możesz wpiąć multimetr szeregowo. Możesz kupić gotowy adapter pomiarowy lub samodzielnie zmodyfikować przedłużacz (jeśli masz odpowiednie umiejętności i wiesz, co robisz).
2. Podłączenie multimetru:
   • Podłącz czarną sondę multimetru do gniazda COM, a czerwoną sondę do gniazda 10A (lub 20A).
   • Ustaw multimetr na tryb pomiaru prądu zmiennego (A z falą/tyldą ~) i wybierz najwyższy zakres (np. 10A).
3. Wpięcie szeregowe: Odłącz zasilanie od przedłużacza. Wepnij multimetr szeregowo w rozdzieloną żyłę przedłużacza. Jedną sondę do jednego końca żyły, drugą do drugiego.
4. Podłączenie urządzenia i pomiar: Podłącz urządzenie, którego pobór prądu chcesz zmierzyć, do tak przygotowanego przedłużacza. Włącz zasilanie przedłużacza. Na multimetrze pojawi się odczyt prądu zmiennego pobieranego przez urządzenie. Jeśli odczyt jest zbyt mały, stopniowo zmniejszaj zakres multimetru.

Praktyczny poradnik: Ile prądu zużywa Twój telewizor w trybie czuwania? Sprawdźmy to!

Chcesz wiedzieć, ile prądu "pożera" Twój telewizor, gdy jest wyłączony, ale w trybie czuwania? To świetny przykład pomiaru prądu zmiennego:

1. Przygotuj stanowisko: Użyj wcześniej przygotowanego przedłużacza z punktem pomiarowym, jak opisałem powyżej.
2. Podłącz multimetr:
   • Wepnij czarną sondę do COM, czerwoną do gniazda mA (jeśli spodziewasz się bardzo małych prądów, co jest typowe dla trybu czuwania) lub 10A (jeśli nie jesteś pewien).
   • Ustaw multimetr na tryb pomiaru prądu zmiennego (A z falą/tyldą ~) i na najwyższy zakres (np. 200mA lub 10A).
3. Wepnij multimetr w przedłużacz: Odłącz przedłużacz od gniazdka. Wepnij multimetr szeregowo w rozdzieloną żyłę przedłużacza.
4. Podłącz telewizor: Podłącz wtyczkę telewizora do gniazdka w przedłużaczu.
5. Włącz zasilanie i odczytaj: Podłącz przedłużacz do gniazdka sieciowego. Włącz telewizor, a następnie go wyłącz (do trybu czuwania). Poczekaj chwilę, aż systemy się ustabilizują. Odczytaj wartość prądu na multimetrze. Jeśli odczyt jest zbyt mały, zmniejsz zakres na multimetrze (np. z 10A na 200mA, a potem na 20mA, jeśli Twój miernik ma takie zakresy).

Wartości w trybie czuwania powinny być bardzo niskie, często poniżej 100 mA, a nawet poniżej 10 mA dla nowoczesnych urządzeń. Jeśli widzisz znacznie wyższe wartości, może to oznaczać, że telewizor nie przechodzi w pełny tryb czuwania lub ma usterkę.

Unikaj najczęstszych błędów przy pomiarze prądu

Nawet doświadczonym zdarza się popełnić błędy, ale jako Cyprian Baran, chcę Cię przed nimi uchronić. Oto najczęstsze pułapki:

Błąd #1: Próba pomiaru prądu jak napięcia (równolegle) czym to grozi?

Ten błąd jest tak powszechny i niebezpieczny, że muszę go podkreślić po raz kolejny. Próba pomiaru prądu poprzez podłączenie multimetru równolegle do źródła zasilania (np. gniazdka, baterii) lub do elementu obwodu, tak jak mierzy się napięcie, jest fundamentalnym błędem. Multimetr w trybie amperomierza ma bardzo niską rezystancję wewnętrzną. Podłączenie go równolegle tworzy niemal idealne zwarcie. Konsekwencje są natychmiastowe i poważne:

• Przepalenie bezpiecznika w multimetrze: To najczęstszy scenariusz, zwłaszcza na zakresie mA.
• Uszkodzenie wewnętrznych komponentów miernika: Jeśli bezpiecznik nie zadziała wystarczająco szybko lub prąd jest bardzo duży (np. z gniazdka sieciowego), miernik może ulec trwałemu uszkodzeniu.
• Ryzyko porażenia prądem lub pożaru: W przypadku wysokich napięć i prądów (np. w sieci domowej), zwarcie może doprowadzić do iskrzenia, przegrzewania przewodów, a nawet porażenia prądem lub pożaru.

Zawsze pamiętaj: prąd mierzymy szeregowo, napięcie równolegle.

Błąd #2: Miernik pokazuje zero? Sprawdź, czy nie przepaliłeś bezpiecznika

To bardzo frustrująca, ale niezwykle częsta sytuacja. Mierzysz prąd w obwodzie, który na pewno działa, a multimetr uparcie pokazuje "0" lub "OL" (Over Load) bez żadnego sensownego odczytu. Zazwyczaj nie oznacza to, że w obwodzie nie płynie prąd, lecz że przepaliłeś wewnętrzny bezpiecznik multimetru. Najczęściej dzieje się to na zakresie miliamperów (mA), po przypadkowym przeciążeniu (np. próbie zmierzenia zbyt dużego prądu na zbyt niskim zakresie lub wspomnianym błędzie równoległego podłączenia).

Jak to sprawdzić i naprawić?

1. Sprawdź ciągłość bezpiecznika: Jeśli Twój multimetr ma funkcję pomiaru ciągłości (brzęczyk), możesz spróbować sprawdzić bezpiecznik.
2. Otwórz obudowę miernika: Aby wymienić bezpiecznik, musisz ostrożnie otworzyć obudowę multimetru (zazwyczaj odkręcając kilka śrubek z tyłu).
3. Zlokalizuj i wymień bezpiecznik: Wewnątrz znajdziesz jeden lub więcej bezpieczników (często szklane lub ceramiczne). Wymień przepalony bezpiecznik na nowy o identycznych parametrach (napięcie i prąd). Nie używaj bezpieczników o wyższej wartości, ponieważ może to doprowadzić do uszkodzenia miernika lub zagrożenia bezpieczeństwa przy kolejnym błędzie.

Błąd #3: Zły zakres pomiarowy jak uniknąć niedokładnych wyników lub uszkodzenia sprzętu?

Wybór niewłaściwego zakresu pomiarowego to kolejny częsty błąd, który może prowadzić do problemów:

• Zbyt niski zakres: Jeśli ustawisz multimetr na zakres zbyt niski dla mierzonego prądu (np. 20mA, a płynie 1A), niemal na pewno doprowadzisz do przeciążenia miernika i przepalenia bezpiecznika (jeśli jest). W najlepszym wypadku zobaczysz tylko "OL" na wyświetlaczu.
• Zbyt wysoki zakres: Ustawienie multimetru na zbyt wysoki zakres (np. 10A, gdy płynie 10mA) jest bezpieczniejsze dla miernika, ale może skutkować niedokładnymi lub nieczytelnymi wynikami. Multimetr może pokazywać "0.00" lub bardzo małą wartość, która nie pozwoli na precyzyjny odczyt.

Dlatego, jak już wielokrotnie podkreślałem, zawsze zaczynaj pomiar od najwyższego dostępnego zakresu (np. 10A lub 20A) i stopniowo zmniejszaj go, jeśli odczyt jest zbyt niski. To najbezpieczniejsza i najbardziej efektywna strategia.

Miernik cęgowy: kiedy jest lepszy od multimetru?

W kontekście pomiarów prądu, zwłaszcza zmiennego, warto wspomnieć o alternatywie dla tradycyjnego multimetru mierniku cęgowym. To narzędzie, które często polecam, szczególnie do szybkich i bezpiecznych pomiarów w instalacjach domowych.

Jak działa miernik cęgowy i dlaczego jest idealny do pomiarów prądu AC w domu?

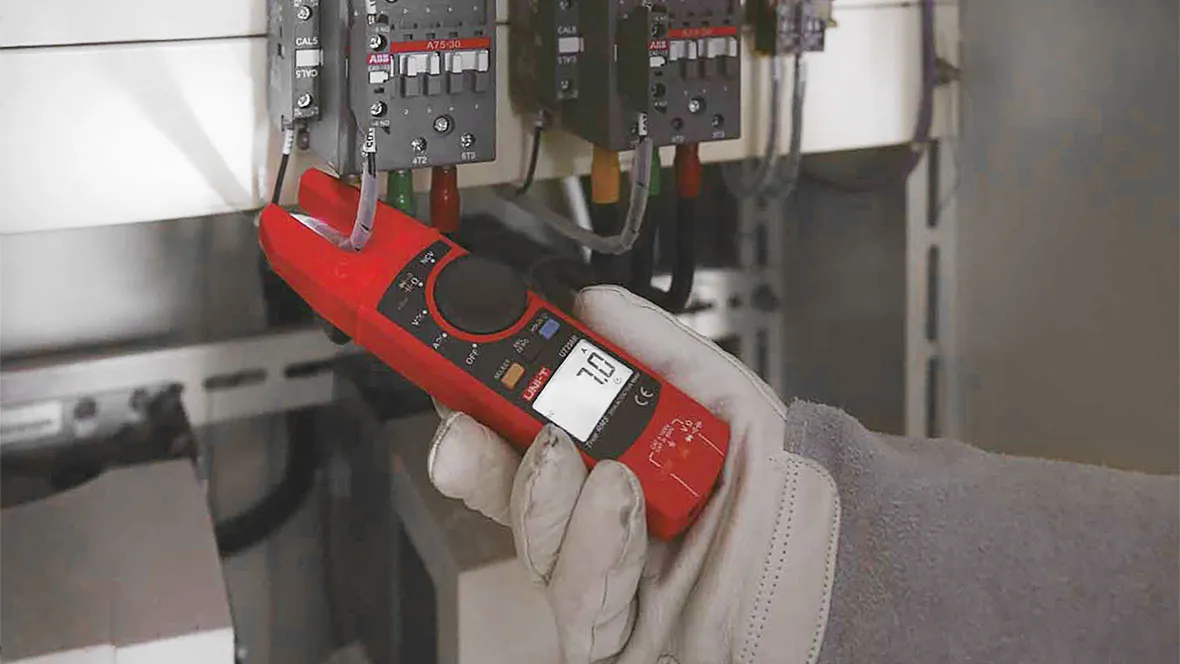

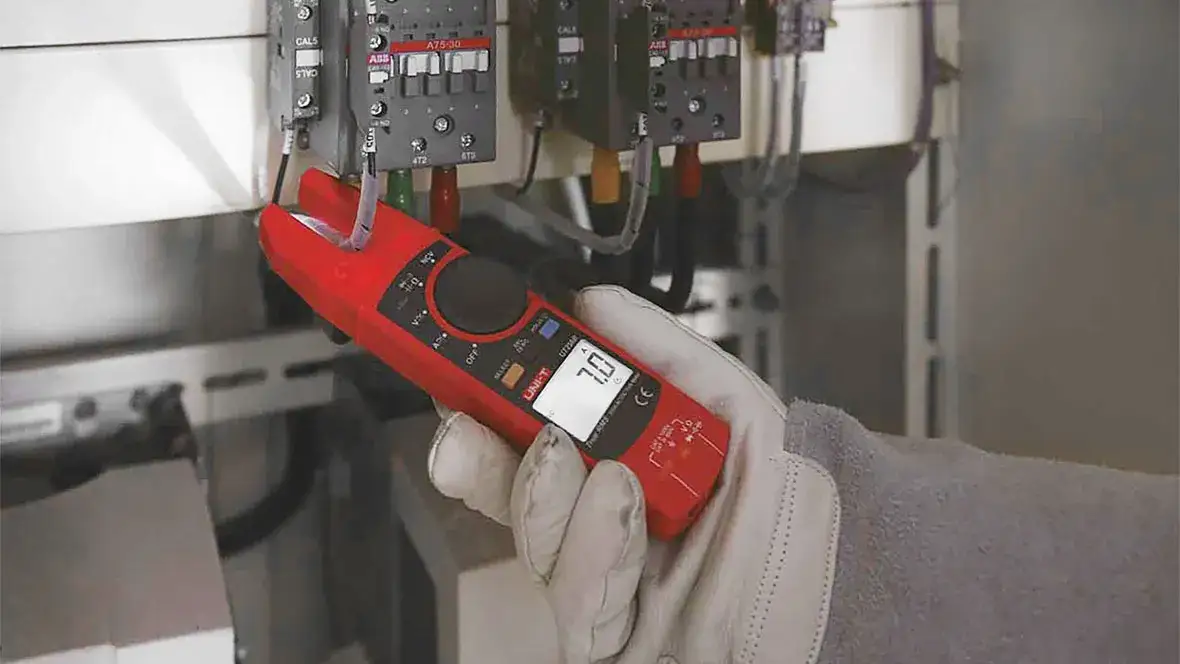

Miernik cęgowy działa na zupełnie innej zasadzie niż tradycyjny multimetr. Zamiast przerywać obwód i wpiąć się szeregowo, miernik cęgowy mierzy prąd bezinwazyjnie. Jak to możliwe? Wykorzystuje on zjawisko indukcji elektromagnetycznej. Prąd płynący przez przewodnik wytwarza wokół niego pole magnetyczne. Cęgi miernika obejmują ten przewodnik i detektują siłę tego pola magnetycznego, a następnie przeliczają ją na wartość prądu.

Dzięki temu miernik cęgowy jest idealny do pomiarów prądu zmiennego (AC) w domu, ponieważ:

• Nie wymaga przerywania obwodu: Nie musisz rozłączać żadnych przewodów ani używać specjalnych przedłużaczy. Wystarczy objąć cęgami jeden z przewodów zasilających (np. fazowy lub neutralny) działającego urządzenia.
• Jest bezpieczniejszy: Brak bezpośredniego kontaktu z obwodem elektrycznym znacznie zmniejsza ryzyko porażenia prądem lub zwarcia.
• Jest szybki i wygodny: Pomiar trwa dosłownie kilka sekund.

Warto jednak pamiętać, że miernik cęgowy mierzy prąd tylko w pojedynczym przewodzie. Nie możesz objąć nim całego kabla zasilającego (zawierającego zarówno przewód fazowy, jak i neutralny), ponieważ pola magnetyczne od prądów płynących w przeciwnych kierunkach zniosą się wzajemnie, a miernik pokaże zero.

Przeczytaj również: Dioda LED uszkodzona? Sprawdź ją multimetrem jak ekspert!

Pomiar bez przerywania obwodu: Największe zalety i ograniczenia cęgów pomiarowych

Mierniki cęgowe to fantastyczne narzędzia, ale mają swoje mocne strony i pewne ograniczenia, o których warto wiedzieć:

• Największe zalety mierników cęgowych:
  • Bezpieczeństwo: Brak bezpośredniego kontaktu z obwodem elektrycznym to ogromna przewaga, minimalizująca ryzyko porażenia czy zwarcia.
  • Szybkość i wygoda pomiaru: Wystarczy objąć przewód cęgami, aby uzyskać odczyt. Nie ma potrzeby demontażu czy przerywania pracy urządzenia.
  • Brak konieczności przerywania obwodu: To kluczowe w działających instalacjach, gdzie wyłączanie zasilania byłoby problematyczne lub niemożliwe.
  • Idealne do diagnostyki obciążeń: Pozwalają szybko sprawdzić, ile prądu pobiera dany obwód lub urządzenie bez ingerencji w instalację.
• Ograniczenia cęgów pomiarowych:
  • Zazwyczaj mierzą tylko prąd zmienny (AC): Większość podstawowych mierników cęgowych jest przeznaczona tylko do prądu AC. Istnieją droższe modele AC/DC, które potrafią mierzyć również prąd stały, ale są one bardziej zaawansowane.
  • Często oferują mniejszą precyzję dla bardzo małych prądów: W porównaniu do tradycyjnych multimetrów, cęgi mogą być mniej dokładne przy pomiarze prądów rzędu miliamperów, co jest ważne np. przy diagnostyce "ucieczki prądu" w samochodzie (choć istnieją cęgi o wysokiej czułości).
  • Wymagają pomiaru tylko w jednym przewodzie: Jak wspomniałem, nie można objąć całego kabla zasilającego (z fazą i neutralnym), ponieważ prądy się zniosą. Trzeba mieć dostęp do pojedynczego przewodu.

Podsumowując, miernik cęgowy to doskonałe uzupełnienie multimetru, szczególnie przydatne do bezpiecznego i szybkiego pomiaru prądu zmiennego w praktycznych zastosowaniach domowych i przemysłowych.
