Woltomierz: Co mierzy i jak bezpiecznie używać w domu i PV?

Zrozumienie działania woltomierza to podstawa dla każdego, kto chce świadomie korzystać z energii elektrycznej i dbać o bezpieczeństwo w swoim otoczeniu. Ten niewielki przyrząd pozwala nam zajrzeć w niewidzialny świat prądu, mierząc jedną z jego kluczowych cech napięcie elektryczne. Niezależnie od tego, czy chcesz sprawdzić baterię w pilocie, czy monitorować pracę paneli fotowoltaicznych, woltomierz jest Twoim niezawodnym przewodnikiem.

Napięcie elektryczne: Co to jest i dlaczego jego pomiar jest kluczowy?

Napięcie elektryczne, często nazywane po prostu "napięciem", to nic innego jak różnica potencjałów elektrycznych między dwoma punktami w obwodzie. Wyobraź sobie rzekę: napięcie to różnica wysokości między jej źródłem a ujściem, która "pcha" wodę do przodu. W elektryczności to właśnie napięcie jest siłą napędową, która sprawia, że elektrony poruszają się w przewodniku, tworząc prąd elektryczny. Bez napięcia nie ma przepływu prądu, a co za tym idzie urządzenia nie działają. Zrozumienie i umiejętność pomiaru napięcia jest więc absolutnie fundamentalne, jeśli chcemy bezpiecznie i efektywnie korzystać z elektryczności.

Na czym polega tajemnica napięcia elektrycznego? Proste wyjaśnienie

Podstawowa funkcja woltomierza jest prosta i niezwykle ważna: mierzy on napięcie elektryczne. Gdy podłączymy go do dwóch punktów obwodu, pokaże nam, jak duża jest "presja" elektryczna, która potencjalnie może spowodować przepływ prądu. To kluczowe dla zrozumienia działania każdego obwodu od prostej latarki po złożoną instalację fotowoltaiczną. Bez znajomości napięcia nie jesteśmy w stanie ocenić, czy dany element działa prawidłowo, czy jest bezpieczny, a nawet czy w ogóle jest zasilany.

Wolt (V): Jednostka, którą musisz znać

Wolt (V) to podstawowa jednostka napięcia w międzynarodowym układzie jednostek SI, nazwana na cześć włoskiego fizyka Alessandra Volty. Kiedy widzisz na wyświetlaczu woltomierza liczbę, oznacza ona właśnie wolty. W praktyce często spotykamy się również z jednostkami pochodnymi: miliwolty (mV), używane do pomiaru bardzo małych napięć (np. w elektronice), gdzie 1 V = 1000 mV, oraz kilowolty (kV), stosowane do opisu bardzo wysokich napięć (np. w liniach przesyłowych energii), gdzie 1 kV = 1000 V. Znajomość tych jednostek pozwala na prawidłową interpretację wyników pomiarów w różnych kontekstach.

Napięcie stałe (DC) i przemienne (AC): Różnice i zastosowania

W świecie elektryczności spotykamy się z dwoma głównymi rodzajami napięcia: stałym (DC) i przemiennym (AC). Zrozumienie różnicy między nimi jest kluczowe, ponieważ woltomierz musi być ustawiony na odpowiedni tryb pomiaru. Napięcie stałe (DC Direct Current) charakteryzuje się tym, że prąd płynie zawsze w jednym kierunku. Jest to rodzaj napięcia, które znajdziesz w większości przenośnych urządzeń zasilanych bateriami, akumulatorami, a także w zasilaczach do laptopów czy telefonów. Co więcej, panele fotowoltaiczne generują właśnie napięcie stałe, które następnie jest przekształcane na napięcie przemienne przez falownik.

Napięcie stałe (DC): Energia Twoich baterii, akumulatorów i paneli słonecznych

Napięcie stałe (DC Direct Current) to typ napięcia, w którym kierunek przepływu prądu jest stały. Jest to energia, która zasila większość naszych przenośnych urządzeń. Pomyśl o bateriach AA, AAA, 9V wszystkie one dostarczają napięcie stałe. Akumulatory samochodowe, zasilacze do elektroniki, a co najważniejsze w kontekście odnawialnych źródeł energii panele fotowoltaiczne również generują i wykorzystują napięcie stałe. Pomiar DC jest kluczowy do sprawdzenia stanu naładowania baterii czy prawidłowego działania pojedynczych paneli słonecznych.

Napięcie przemienne (AC): Siła napędzająca Twoje domowe gniazdka

Napięcie przemienne (AC Alternating Current) to rodzaj napięcia, w którym kierunek przepływu prądu zmienia się cyklicznie. To właśnie napięcie przemienne płynie w naszych domowych gniazdkach elektrycznych. W Polsce standardowo wynosi ono około 230V i jest dostarczane z częstotliwością 50 Hz. Większość urządzeń domowych, takich jak lodówki, telewizory, pralki czy oświetlenie, jest przystosowana do pracy z napięciem przemiennym. Pomiar AC jest niezbędny, aby upewnić się, że w gniazdku jest prąd lub że falownik w instalacji fotowoltaicznej prawidłowo przekształca energię na potrzeby sieci domowej.

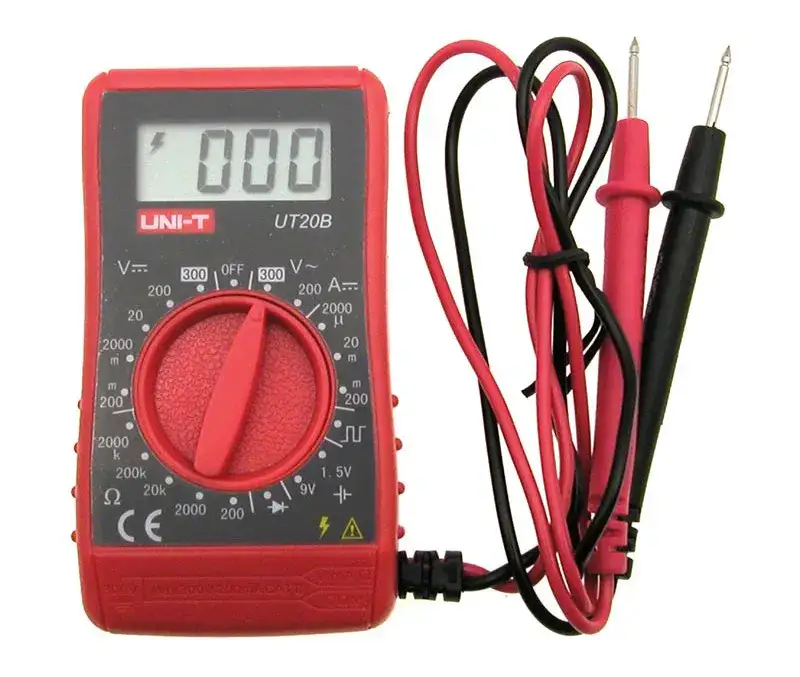

Współczesne mierniki uniwersalne, czyli multimetry, są niezwykle wszechstronne. Pozwalają na łatwe rozróżnianie i pomiar zarówno napięcia stałego (DC), jak i przemiennego (AC). Zazwyczaj na pokrętle wyboru funkcji znajdziemy osobne oznaczenia dla V DC (często symbolizowanego linią ciągłą i przerywaną) oraz V AC (symbolizowanego falą ~). Ta wszechstronność sprawia, że multimetr jest niezastąpionym narzędziem zarówno dla domowych majsterkowiczów, jak i profesjonalistów, pozwalając na kompleksową diagnostykę różnych obwodów elektrycznych.

Woltomierz w domu: Praktyczne zastosowania i samodzielna diagnostyka

Nie musisz być elektrykiem, aby korzystać z woltomierza. Ten prosty przyrząd, najczęściej w formie multimetru, staje się niezastąpionym narzędziem do szybkiej diagnostyki w każdym domu. Pozwala uniknąć niepotrzebnych wydatków na nowe baterie czy wezwania fachowca, gdy problem jest błahy. Jako Cyprian Baran, często powtarzam, że podstawowa wiedza o pomiarach elektrycznych to klucz do niezależności i bezpieczeństwa.

Test baterii w 30 sekund: Czy pilot naprawdę potrzebuje nowej energii?

Ile razy zdarzyło Ci się wyrzucić "zużytą" baterię z pilota, by potem odkryć, że problem leżał gdzie indziej? Za pomocą woltomierza możesz to sprawdzić w mgnieniu oka. Wystarczy ustawić multimetr na pomiar napięcia stałego (DC) i wybrać odpowiedni zakres (np. 20V dla baterii 1.5V lub 9V). Następnie przyłóż czerwoną sondę do plusa (+) baterii, a czarną do minusa (-). Bateria AA lub AAA powinna wskazywać około 1.5V, a bateria 9V około 9V. Jeśli odczyt jest znacznie niższy (np. 1.2V dla AA), bateria jest na wyczerpaniu. To prosta, ale bardzo skuteczna metoda na oszczędność i recykling.

Czy w Twoim gniazdku płynie prąd? Jak bezpiecznie to zweryfikować

Brak prądu w gniazdku to frustrująca sytuacja. Zanim zaczniesz szukać bezpieczników, możesz szybko i bezpiecznie zweryfikować obecność napięcia za pomocą woltomierza. Ustaw multimetr na pomiar napięcia przemiennego (AC) i wybierz zakres powyżej 230V (np. 600V). Następnie ostrożnie włóż sondy miernika do otworów gniazdka. Pamiętaj, aby trzymać miernik za izolowane części sond i zachować szczególną ostrożność. W Polsce prawidłowy odczyt powinien wynosić około 230V. Jeśli miernik pokazuje 0V, problem leży prawdopodobnie w instalacji elektrycznej lub bezpiecznikach.

Przedstaw prosty test napięcia akumulatora samochodowego, wskazując, co oznaczają poszczególne odczyty i jak mogą pomóc w uniknięciu problemów.

Akumulator samochodowy to serce każdego pojazdu, a jego stan ma bezpośredni wpływ na niezawodność. Aby sprawdzić jego napięcie, ustaw multimetr na pomiar napięcia stałego (DC) i zakres 20V. Przyłóż czerwoną sondę do dodatniego bieguna akumulatora (+), a czarną do ujemnego (-). Oto, co oznaczają odczyty: 12.6V lub więcej to w pełni naładowany akumulator, 12.4V to około 75% naładowania, a poniżej 12V oznacza, że akumulator jest rozładowany i wymaga natychmiastowego ładowania. Regularne sprawdzanie napięcia akumulatora może pomóc w uniknięciu problemów z uruchomieniem samochodu, zwłaszcza w chłodne dni.

Woltomierz w fotowoltaice: Niezbędne pomiary dla wydajności i bezpieczeństwa

Dla właścicieli instalacji fotowoltaicznych woltomierz, a właściwie multimetr, to narzędzie wręcz obowiązkowe. Pozwala nie tylko na diagnostykę problemów, ale także na optymalizację wydajności i zapewnienie bezpieczeństwa. W mojej pracy z fotowoltaiką wielokrotnie przekonałem się, jak kluczowe są precyzyjne pomiary napięcia DC.

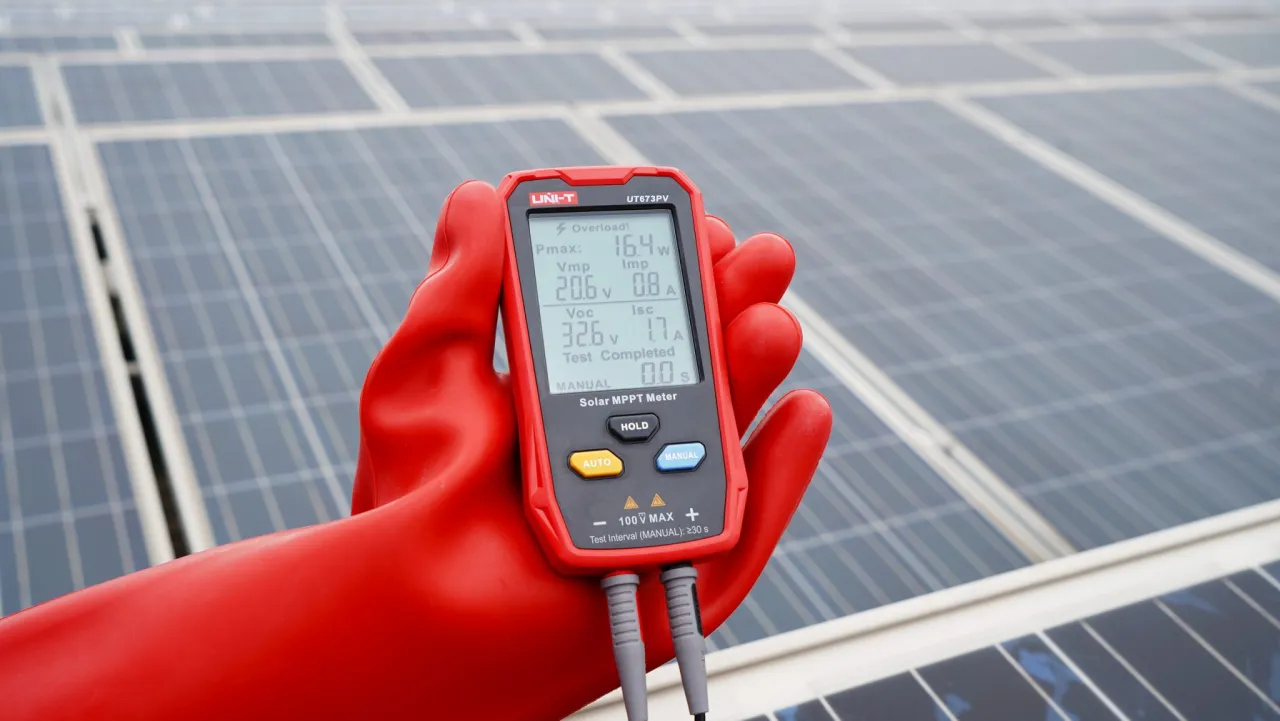

Napięcie obwodu otwartego (Voc): Pierwszy i najważniejszy test panelu fotowoltaicznego

Napięcie obwodu otwartego (Voc Voltage Open Circuit) to maksymalne napięcie, jakie panel fotowoltaiczny jest w stanie wygenerować, gdy nie jest podłączony do żadnego obciążenia (czyli gdy nie płynie przez niego prąd). Pomiar Voc jest absolutnie kluczowy do weryfikacji zgodności panelu ze specyfikacją producenta. Wykonuje się go, podłączając multimetr bezpośrednio do złącz MC4 panelu, ustawionego na pomiar napięcia stałego (DC) w odpowiednim zakresie (np. 600V lub 1000V). Jeśli zmierzone Voc znacznie odbiega od wartości podanej w karcie katalogowej panelu, może to wskazywać na uszkodzenie lub nieprawidłowe działanie.

Dlaczego pomiar napięcia całego łańcucha (stringu) paneli jest krytyczny?

W większości instalacji fotowoltaicznych panele są łączone szeregowo w tzw. łańcuchy (stringi). Napięcie całego łańcucha to suma napięć Voc poszczególnych paneli. Pomiar tego napięcia jest krytyczny z kilku powodów. Po pierwsze, musi ono mieścić się w zakresie maksymalnego napięcia wejściowego falownika (inwertera). Przekroczenie tej wartości może trwale uszkodzić falownik, co wiąże się z bardzo wysokimi kosztami. Po drugie, pomaga to w diagnostyce, jeśli jeden z paneli w łańcuchu ma problem spadek napięcia całego stringu może na to wskazywać. To jeden z najważniejszych pomiarów bezpieczeństwa i prawidłowego projektowania instalacji.

Jak prawidłowe napięcie wpływa na żywotność i pracę falownika?

Falownik to mózg instalacji fotowoltaicznej, odpowiedzialny za przekształcanie napięcia stałego (DC) z paneli na napięcie przemienne (AC) do użytku domowego lub oddania do sieci. Utrzymanie prawidłowego napięcia wejściowego z paneli jest kluczowe dla jego żywotności i wydajności. Zbyt niskie napięcie może sprawić, że falownik nie będzie działał z optymalną mocą, a nawet nie uruchomi się. Zbyt wysokie napięcie, jak już wspomniałem, może go trwale uszkodzić. Dlatego tak ważne jest, aby napięcie z paneli było zawsze w zakresie roboczym określonym przez producenta falownika. Regularne pomiary pomagają w monitorowaniu tego parametru.

Unikaj ryzyka: Dlaczego napięcie DC w fotowoltaice jest szczególnie niebezpieczne?

Napięcie stałe (DC) w instalacjach fotowoltaicznych, zwłaszcza w łańcuchach paneli, może osiągać wartości rzędu kilkuset woltów (np. 600V, 1000V). Jest to napięcie szczególnie niebezpieczne dla życia i zdrowia. W przeciwieństwie do napięcia przemiennego, które w pewnych warunkach może spowodować skurcz mięśni i "odrzucenie" od źródła prądu, napięcie stałe może spowodować długotrwały skurcz, co uniemożliwia oderwanie się od przewodnika. Z tego powodu, wszelkie prace przy instalacji fotowoltaicznej, zwłaszcza te związane z pomiarami napięcia DC powyżej 120V, wymagają zachowania najwyższych środków ostrożności, użycia odpowiedniego sprzętu ochronnego i, najlepiej, powierzenia ich wykwalifikowanym specjalistom.

Bezpieczne mierzenie napięcia: Praktyczna instrukcja krok po kroku

Kluczową zasadą podczas mierzenia napięcia woltomierzem jest jego podłączenie równoległe do obwodu. Co to oznacza w praktyce? Jeśli chcesz zmierzyć napięcie na baterii, podłączasz sondy miernika bezpośrednio do jej biegunów (+ i -). Jeśli mierzysz napięcie w gniazdku, wkładasz sondy do otworów. Woltomierz zawsze "widzi" różnicę potencjałów między dwoma punktami, do których jest podłączony. Nigdy nie podłączaj woltomierza szeregowo (czyli w "przerwie" obwodu), ponieważ ma on bardzo dużą rezystancję wewnętrzną i zablokowałby przepływ prądu, a co za tym idzie nie zmierzyłbyś napięcia prawidłowo.

Wybór właściwego zakresu na multimetrze: Uniknij uszkodzenia miernika

Większość multimetrów, zwłaszcza tych manualnych, wymaga ręcznego wyboru zakresu pomiarowego. To bardzo ważny krok, który chroni miernik przed uszkodzeniem i zapewnia dokładność odczytu. Zawsze zaczynaj od najwyższego możliwego zakresu (np. 600V lub 1000V), a następnie stopniowo zmniejszaj go, aż uzyskasz stabilny i czytelny wynik. Jeśli od razu ustawisz zbyt niski zakres (np. 20V dla pomiaru 230V w gniazdku), ryzykujesz uszkodzenie miernika. Nowoczesne multimetry z funkcją "auto-ranging" (automatycznego wyboru zakresu) znacznie ułatwiają to zadanie, automatycznie dostosowując się do mierzonej wartości.

Interpretacja wyników: Co oznaczają liczby na wyświetlaczu?

Kiedy na wyświetlaczu woltomierza pojawia się liczba, kluczowe jest, aby wiedzieć, jak ją interpretować. Zawsze zwracaj uwagę na jednostkę pomiarową (V, mV, kV), która jest zazwyczaj wyświetlana obok wartości liczbowej. Jeśli mierzysz baterię AA, oczekujesz około 1.5V. W gniazdku domowym w Polsce powinieneś zobaczyć około 230V AC. W przypadku paneli fotowoltaicznych Voc może wynosić od kilkudziesięciu do nawet kilkuset woltów DC. Jeśli wynik jest zerowy, oznacza to brak napięcia. Jeśli jest ujemny, to prawdopodobnie zamieniłeś biegunowość sond (czerwona do minusa, czarna do plusa), ale wartość bezwzględna jest prawidłowa.

Wybór idealnego miernika: Na co zwrócić uwagę przed zakupem?

• Zawsze używaj mierników z odpowiednimi kategoriami bezpieczeństwa (CAT), zwłaszcza przy pracy z wyższymi napięciami.
• Nigdy nie dotykaj nieizolowanych części sond podczas pomiarów.
• Sprawdź stan przewodów pomiarowych uszkodzona izolacja to poważne ryzyko.
• Upewnij się, że miernik jest sprawny i nie ma widocznych uszkodzeń.
• Pracuj w suchym środowisku i nigdy nie wykonuj pomiarów w deszczu lub na mokrych powierzchniach.
• Jeśli masz wątpliwości, zawsze skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze!

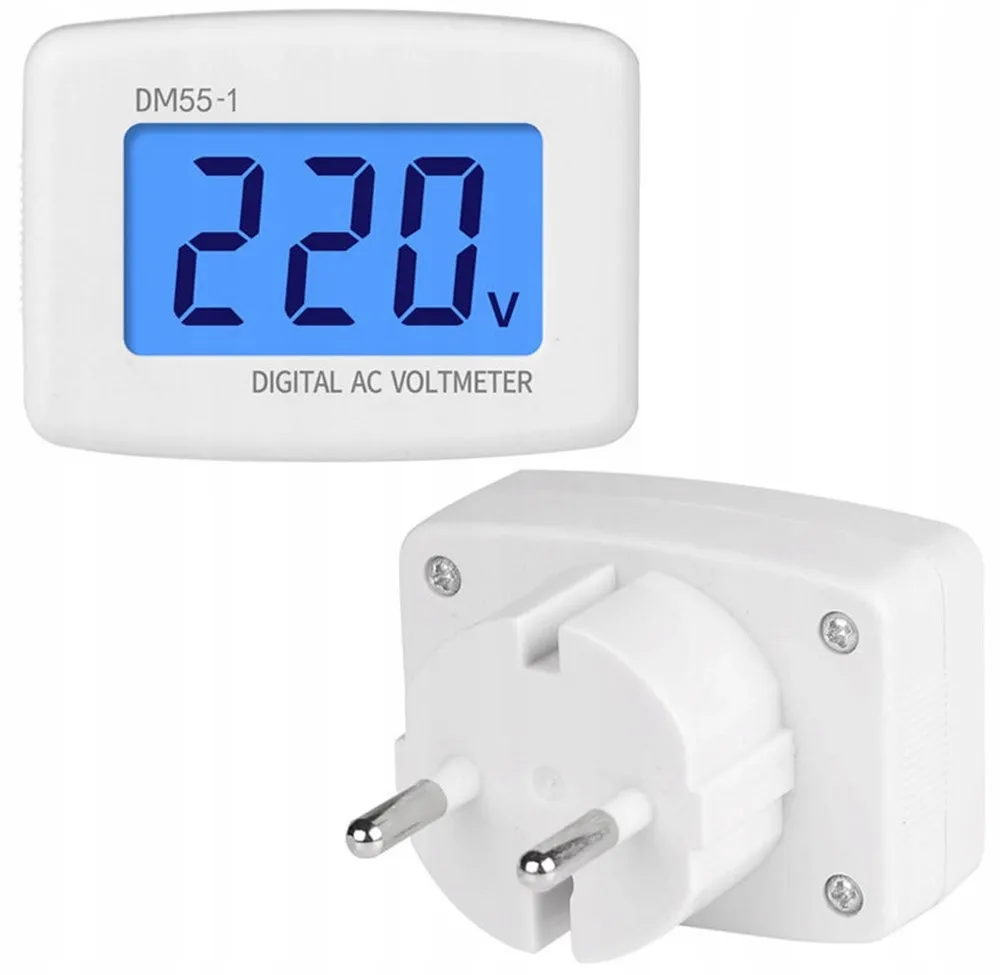

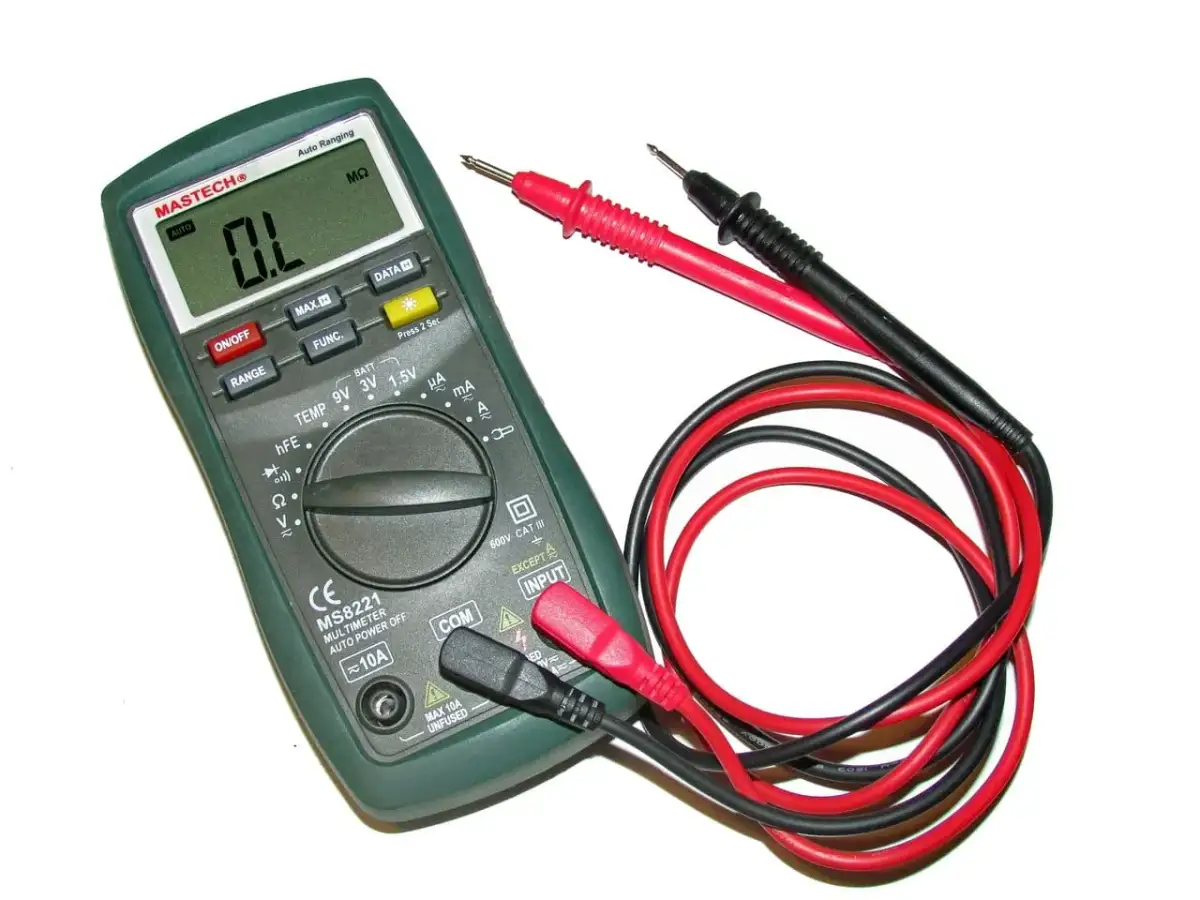

Samodzielny woltomierz czy multimetr? Co będzie lepsze dla Ciebie?

Współcześnie samodzielne woltomierze są rzadkością. Zdecydowanie bardziej praktycznym i wszechstronnym rozwiązaniem jest multimetr (miernik uniwersalny). Oprócz funkcji woltomierza, multimetr pozwala również na pomiar natężenia prądu (funkcja amperomierza) oraz rezystancji (funkcja omomierza). Dla większości użytkowników domowych i nawet dla profesjonalistów zajmujących się fotowoltaiką, multimetr jest lepszym wyborem, ponieważ oferuje znacznie szerszy zakres możliwości diagnostycznych w jednym, kompaktowym urządzeniu. Inwestycja w dobry multimetr to inwestycja w Twoją wiedzę i bezpieczeństwo.

Przeczytaj również: Jaki multimetr do 500 zł? Wybierz bezpieczny i precyzyjny!

Kategorie bezpieczeństwa (CAT): Dlaczego oznaczenie CAT III lub CAT IV jest kluczowe przy fotowoltaice?

Kategorie bezpieczeństwa (CAT I, CAT II, CAT III, CAT IV) to niezwykle ważne oznaczenia na miernikach, informujące o tym, do jakich środowisk pomiarowych dany przyrząd jest przeznaczony. Im wyższa kategoria i napięcie (np. CAT III 600V, CAT IV 1000V), tym większa ochrona użytkownika przed przepięciami i ryzykiem porażenia. Przy pracy z instalacjami fotowoltaicznymi, gdzie występują wysokie napięcia DC, użycie miernika z odpowiednią kategorią bezpieczeństwa (co najmniej CAT III 600V, a najlepiej CAT IV 1000V) jest absolutnie kluczowe. Miernik o zbyt niskiej kategorii może nie wytrzymać nagłego przepięcia, co może prowadzić do jego uszkodzenia, a co gorsza do poważnego wypadku.

• Automatyczny wybór zakresu (Auto-ranging): Znacznie ułatwia pracę, ponieważ miernik sam dostosowuje zakres pomiarowy do mierzonej wartości, eliminując ryzyko uszkodzenia i błędu użytkownika.
• Podświetlenie wyświetlacza: Niezwykle przydatne podczas pracy w słabo oświetlonych miejscach, np. w piwnicy czy na strychu.
• Funkcja True RMS: Zapewnia dokładne pomiary napięcia przemiennego (AC), nawet jeśli przebieg sygnału nie jest idealnie sinusoidalny (co często zdarza się w rzeczywistych instalacjach). Jest to szczególnie ważne w fotowoltaice.
• Pomiar temperatury: Niektóre multimetry posiadają wbudowaną funkcję pomiaru temperatury, co może być przydatne przy diagnostyce przegrzewających się elementów.
• Bezkontaktowy detektor napięcia (NCV): Pozwala na szybkie sprawdzenie obecności napięcia w przewodzie bez konieczności fizycznego kontaktu, co zwiększa bezpieczeństwo.
