Co mierzy amperomierz? Prąd, działanie i zastosowanie w praktyce

Ten artykuł wyjaśni, czym jest amperomierz, co dokładnie mierzy i dlaczego jego rola w świecie elektryczności jest tak fundamentalna. Dowiesz się, jak działa ten kluczowy przyrząd, jak go prawidłowo używać oraz gdzie znajduje zastosowanie w codziennym życiu i przemyśle.

Amperomierz pod lupą: co mierzy i dlaczego to ważne?

Amperomierz to jedno z najbardziej podstawowych, a zarazem kluczowych narzędzi w arsenale każdego elektryka, elektronika czy nawet domowego majsterkowicza. Jego główna i jedyna funkcja to pomiar natężenia prądu elektrycznego. Ta wielkość fizyczna, wyrażana w jednostce Amper (symbol: A), informuje nas o tym, jak wiele ładunku elektrycznego przepływa przez dany punkt obwodu w określonym czasie. Aby amperomierz mógł prawidłowo zmierzyć natężenie, musi zostać włączony w obwód w sposób szeregowy. Oznacza to, że prąd, który chcemy zmierzyć, musi dosłownie przepłynąć przez wnętrze miernika. Kluczową cechą konstrukcyjną amperomierza jest jego bardzo niska rezystancja wewnętrzna. Dzięki temu, włączenie go w obwód minimalnie wpływa na jego parametry, zapewniając możliwie najdokładniejszy odczyt. Gdyby rezystancja była wysoka, miernik sam w sobie stanowiłby znaczący opór, zniekształcając pomiar i wpływając na działanie całego układu.

Czym jest natężenie prądu elektrycznego? Klucz do zrozumienia działania urządzeń

Wyobraź sobie rzekę. Natężenie prądu elektrycznego to nic innego jak "ilość wody" (czyli ładunku elektrycznego) przepływającej przez określony punkt rzeki (przewodnika) w danym momencie. Mówiąc bardziej technicznie, jest to stosunek ilości ładunku elektrycznego (Q) do czasu (t), w jakim ten ładunek przepływa przez przekrój poprzeczny przewodnika. Zrozumienie tej wielkości jest absolutnie fundamentalne dla każdego, kto ma do czynienia z elektrycznością. To właśnie natężenie prądu decyduje o tym, jak mocno świeci żarówka, jak szybko obraca się silnik czy jak bardzo nagrzewa się grzałka. Bez kontroli nad natężeniem prądu nie bylibyśmy w stanie projektować, diagnozować ani bezpiecznie użytkować żadnych urządzeń elektrycznych.

Amper (A) podstawowa jednostka, którą musisz znać

Jednostką miary natężenia prądu jest Amper, oznaczany symbolem A. Nazwa ta pochodzi od nazwiska francuskiego fizyka André-Marie Ampère'a, który wniósł ogromny wkład w rozwój elektrodynamiki. Jeden Amper oznacza przepływ jednego Coulomba ładunku elektrycznego w ciągu jednej sekundy. Aby to sobie lepiej wyobrazić, pomyśl o tym jak o natężeniu ruchu na autostradzie. Jeśli przez punkt kontrolny przejeżdża wiele samochodów w krótkim czasie, natężenie ruchu jest duże. Podobnie, jeśli przez przewodnik przepływa wiele elektronów w krótkim czasie, natężenie prądu jest wysokie. W praktyce spotykamy się z różnymi wartościami: od miliamperów (mA) w delikatnych układach elektronicznych, przez Ampery w domowych urządzeniach, aż po kiloampery (kA) w przemyśle ciężkim czy energetyce.

Dlaczego pomiar natężenia prądu jest tak istotny? Poznaj praktyczne zastosowania

Pomiar natężenia prądu to nie tylko akademicka wiedza, ale przede wszystkim niezwykle praktyczne narzędzie. Pozwala nam on na zrozumienie, jak działają obwody, wykrywanie nieprawidłowości, zapewnienie bezpieczeństwa oraz optymalizację pracy urządzeń. Od domowych gniazdek po skomplikowane systemy przemysłowe, kontrola natężenia prądu jest niezbędna. Dzięki niej możemy uniknąć przegrzewania się przewodów, chronić sprzęt przed uszkodzeniem, a nawet oszczędzać energię. Przyjrzyjmy się kilku konkretnym przykładom, gdzie amperomierz staje się naszym niezastąpionym pomocnikiem.

Diagnostyka w domu: Jak amperomierz pomaga znaleźć usterkę?

W każdym domu znajdziemy mnóstwo urządzeń elektrycznych, a każde z nich ma określony, prawidłowy pobór prądu. Kiedy coś przestaje działać, amperomierz może być naszym pierwszym detektywem. Jeśli na przykład lodówka nagle zaczyna zużywać znacznie więcej prądu niż zwykle, może to wskazywać na uszkodzenie sprężarki lub termostatu. Z kolei nadmierny pobór prądu przez dany obwód, często prowadzący do wybijania bezpieczników, może oznaczać zwarcie. Podłączając amperomierz szeregowo w obwód podejrzanego urządzenia, mogę szybko sprawdzić, czy jego prąd roboczy mieści się w normie. To prosta, ale skuteczna metoda na zlokalizowanie problemu, zanim przerodzi się on w poważniejszą awarię.

Niezbędnik w warsztacie: Kontrola akumulatora i instalacji w samochodzie

W motoryzacji amperomierz jest nieocenionym narzędziem diagnostycznym. Jednym z najczęstszych zastosowań jest pomiar prądu ładowania akumulatora. Dzięki niemu mogę sprawdzić, czy alternator w samochodzie działa prawidłowo i dostarcza odpowiednią ilość prądu do ładowania akumulatora. Zbyt niski prąd ładowania może oznaczać problem z alternatorem lub regulatorem napięcia, co w konsekwencji prowadzi do niedoładowania akumulatora i problemów z uruchomieniem pojazdu. Z kolei zbyt wysoki prąd ładowania może uszkodzić akumulator. Amperomierz pozwala również na wykrycie niepożądanych upływów prądu, które rozładowują akumulator, gdy samochód stoi nieużywany.

Rola amperomierza w instalacji fotowoltaicznej: Ile prądu produkują Twoje panele?

W dobie rosnącej popularności odnawialnych źródeł energii, amperomierz zyskuje na znaczeniu także w kontekście instalacji fotowoltaicznych. Jest on niezbędny do monitorowania prądu generowanego przez panele słoneczne. Dzięki niemu właściciele systemów fotowoltaicznych mogą na bieżąco kontrolować efektywność swojej instalacji i sprawdzać, czy panele produkują oczekiwaną ilość energii. W systemach off-grid, gdzie energia jest magazynowana w akumulatorach, amperomierz pozwala również na monitorowanie prądu ładowania tych akumulatorów, co jest kluczowe dla ich prawidłowej eksploatacji i długowieczności.

Zastosowania przemysłowe i profesjonalne

Poza domem i warsztatem, amperomierze odgrywają kluczową rolę w wielu innych obszarach:

• Przemysł i energetyka: Służą do kontroli prądów w silnikach elektrycznych, maszynach produkcyjnych, liniach przesyłowych oraz rozdzielniach elektrycznych. Zapewniają bezpieczeństwo i optymalną pracę systemów.
• Projekty DIY: W projektach elektronicznych, takich jak budowa systemów oświetlenia LED, amperomierz pozwala na precyzyjne dobranie rezystorów ograniczających prąd, chroniąc diody przed przepaleniem.
• Badania i rozwój: W laboratoriach i ośrodkach badawczych amperomierze są wykorzystywane do precyzyjnych pomiarów w eksperymentach i testach nowych technologii.

Jak prawidłowo używać amperomierza? Instrukcja krok po kroku

Prawidłowe użycie amperomierza to podstawa nie tylko dla uzyskania wiarygodnych wyników, ale przede wszystkim dla bezpieczeństwa użytkownika i ochrony miernika. Błędy w podłączeniu mogą prowadzić do uszkodzenia sprzętu, a nawet do poważnego zwarcia. Jako doświadczony praktyk zawsze podkreślam, że precyzja i ostrożność są tutaj kluczowe. Przejdźmy zatem przez najważniejsze aspekty, które musisz znać, zanim zaczniesz mierzyć prąd.

Zasada działania: Jak prąd "przepływa" przez miernik?

Zrozumienie zasady działania amperomierza jest kluczowe dla jego bezpiecznego i efektywnego użytkowania. Jak już wspomniałem, amperomierz musi być włączony szeregowo w obwód. Oznacza to, że prąd, który chcemy zmierzyć, musi dosłownie przepłynąć przez jego wnętrze. W tradycyjnych amperomierzach analogowych prąd ten przepływa przez cewkę, która wytwarza pole magnetyczne. To pole oddziałuje z magnesem stałym, powodując wychylenie wskazówki proporcjonalne do natężenia prądu. W miernikach cyfrowych prąd jest przekształcany na napięcie, a następnie na sygnał cyfrowy, który jest wyświetlany na ekranie. Niezależnie od typu, zasada niskiej rezystancji wewnętrznej pozostaje niezmienna. To ona gwarantuje, że miernik nie stanowi znaczącej przeszkody dla przepływającego prądu, a tym samym nie zmienia parametrów mierzonego obwodu. To tak, jakbyś chciał zmierzyć przepływ wody w rurze, wstawiając do niej element, który nie blokuje jej przepływu.

Podłączenie szeregowe jedyna słuszna i bezpieczna metoda

Zapamiętaj to raz na zawsze: amperomierz zawsze podłączamy szeregowo! Jest to jedyna prawidłowa i bezpieczna metoda. Oto jak to zrobić krok po kroku:

1. Wyłącz zasilanie: Zawsze, absolutnie zawsze, przed jakąkolwiek manipulacją w obwodzie, upewnij się, że zasilanie jest odłączone. Bezpieczeństwo jest najważniejsze!
2. Wybierz odpowiedni zakres: Na amperomierzu ustaw zakres pomiarowy, który jest wyższy niż spodziewane natężenie prądu. Jeśli nie znasz orientacyjnej wartości, zacznij od najwyższego zakresu i stopniowo go zmniejszaj, aby uniknąć przeciążenia miernika.
3. Przerwij obwód: Musisz fizycznie przerwać obwód, w którym chcesz zmierzyć prąd. Oznacza to rozłączenie jednego z przewodów, przez który płynie prąd.
4. Włącz amperomierz w szereg: Podłącz zaciski amperomierza w miejsce, gdzie obwód został przerwany. Prąd powinien przepływać z jednego końca obwodu, przez amperomierz, do drugiego końca obwodu.
5. Włącz zasilanie i odczytaj wynik: Po upewnieniu się, że wszystko jest prawidłowo podłączone, możesz włączyć zasilanie i odczytać wartość natężenia prądu na wyświetlaczu lub skali.

Podłączenie amperomierza równolegle (jak woltomierza) to jeden z najczęstszych i najbardziej niebezpiecznych błędów, który prowadzi do zwarcia i uszkodzenia miernika, a potencjalnie także źródła zasilania.

Pomiar prądu stałego (DC) a prądu przemiennego (AC) kluczowe różnice

W świecie elektryczności wyróżniamy dwa główne typy prądu: stały (DC Direct Current) i przemienny (AC Alternating Current). Amperomierze, podobnie jak inne mierniki, często są wyspecjalizowane lub uniwersalne. Prąd stały charakteryzuje się stałym kierunkiem przepływu elektronów, natomiast prąd przemienny cyklicznie zmienia swój kierunek. Przy pomiarach amperomierzem kluczowe jest wybranie odpowiedniego trybu na mierniku (oznaczonego zazwyczaj symbolami DC/AC lub prostą linią dla DC i falą dla AC). Niektóre tanie mierniki mogą mierzyć tylko jeden typ prądu, podczas gdy bardziej zaawansowane multimetry oferują pomiar obu. Zawsze upewnij się, że wybrałeś właściwy tryb, ponieważ pomiar prądu przemiennego na ustawieniu prądu stałego (lub odwrotnie) da błędny, a często zerowy odczyt.

Jakie rodzaje amperomierzy wyróżniamy? Poradnik wyboru

Rynek oferuje różnorodne typy amperomierzy, a wybór odpowiedniego zależy od specyfiki pracy, wymagań dotyczących precyzji oraz budżetu. Każdy z nich ma swoje unikalne cechy i zastosowania. Jako ekspert, zawsze doradzam, aby przed zakupem zastanowić się, do jakich celów będziemy używać miernika. Czy potrzebujemy szybkiego odczytu zmian, czy może bezinwazyjnego pomiaru? Przyjrzyjmy się najpopularniejszym typom.

Amperomierz analogowy (wskazówkowy): Klasyka wciąż w cenie?

Amperomierze analogowe, często nazywane wskazówkowymi, to klasyka pomiarów elektrycznych. Ich działanie opiera się na zasadzie oddziaływania pola magnetycznego wytworzonego przez przepływający prąd na cewkę z przymocowaną wskazówką. Im większe natężenie prądu, tym silniejsze pole magnetyczne i większe wychylenie wskazówki na skali. Choć mogą wydawać się przestarzałe w dobie cyfrowej, mają swoje niezaprzeczalne zalety. Przede wszystkim, doskonale nadają się do obserwacji szybkich zmian wartości prądu w czasie rzeczywistym, ponieważ wskazówka płynnie reaguje na wahania. Dla niektórych użytkowników, zwłaszcza tych z doświadczeniem, odczyt ze skali analogowej jest również bardziej intuicyjny. Są one cenione w niektórych zastosowaniach laboratoryjnych i edukacyjnych, gdzie dynamika zjawiska jest ważniejsza niż absolutna precyzja cyfrowa.

Amperomierz cyfrowy: Precyzja i wygoda odczytu

Większość współczesnych użytkowników sięga po amperomierze cyfrowe, które są częścią multimetrów. Wykorzystują one przetworniki analogowo-cyfrowe do przekształcenia mierzonej wartości prądu na sygnał cyfrowy, który jest następnie wyświetlany na ekranie LCD lub LED. Ich największe zalety to wysoka precyzja, łatwość odczytu wyników (bez konieczności interpretacji skali) oraz często dodatkowe funkcje, takie jak automatyczny wybór zakresu (autoranging), pamięć pomiarów czy pomiar wartości skutecznej (True RMS) dla prądów przemiennych o nieregularnym kształcie. Są niezastąpione w diagnostyce, gdzie wymagana jest dokładność i szybki, jednoznaczny odczyt.

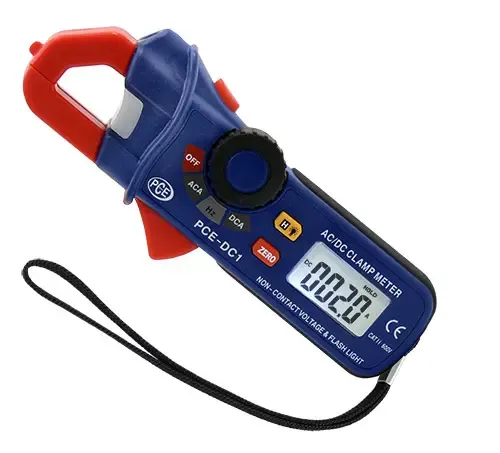

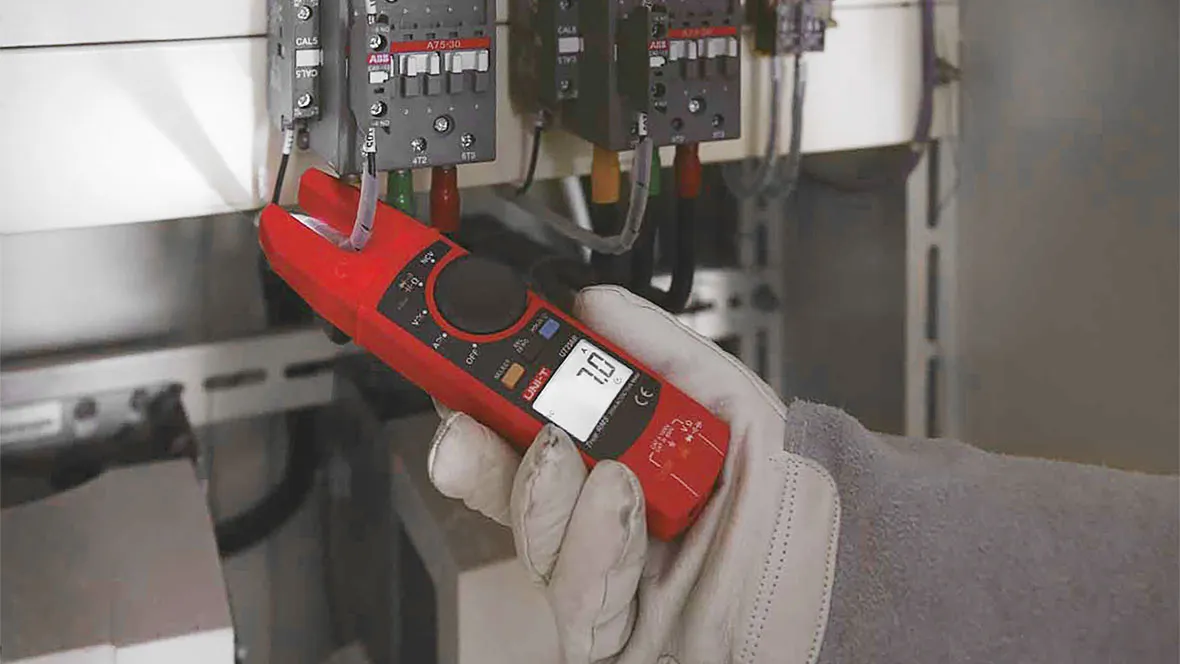

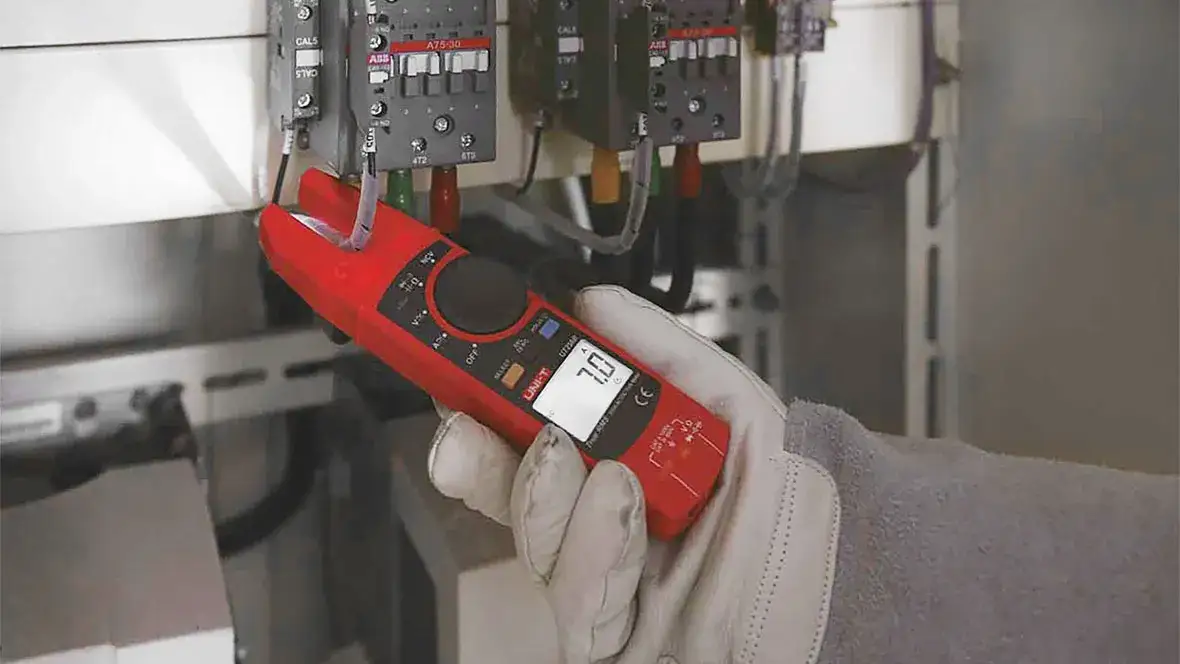

Amperomierz cęgowy: Jak zmierzyć prąd bez przerywania obwodu?

Amperomierz cęgowy, często nazywany kleszczowym, to prawdziwy game changer w wielu sytuacjach. Jego unikalna cecha to możliwość bezinwazyjnego pomiaru prądu bez potrzeby przerywania obwodu. Działa na zasadzie pomiaru pola magnetycznego wytwarzanego wokół przewodu, przez który przepływa prąd. Wystarczy objąć przewód cęgami miernika, a on sam wykryje natężenie prądu. Jest to szczególnie przydatne w przypadku pomiarów w działających instalacjach, gdzie odłączenie zasilania jest niemożliwe lub niepożądane (np. w szafach rozdzielczych, silnikach przemysłowych). Choć tradycyjnie amperomierze cęgowe były przeznaczone głównie do pomiaru prądu przemiennego, nowoczesne modele potrafią mierzyć także prąd stały, co znacznie zwiększa ich wszechstronność. Są niezastąpione dla elektryków i serwisantów, którzy potrzebują szybkich i bezpiecznych pomiarów w terenie.

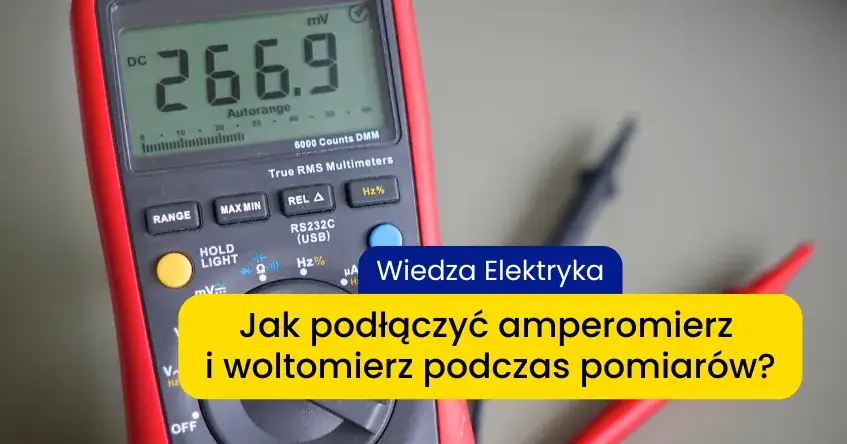

Amperomierz to nie woltomierz! Najważniejsze różnice, które musisz poznać

Wielokrotnie widziałem, jak początkujący adepci elektryki mylą amperomierz z woltomierzem, co niestety często kończy się uszkodzeniem sprzętu lub, co gorsza, niebezpieczną sytuacją. To są dwa zupełnie różne przyrządy, służące do pomiaru różnych wielkości fizycznych i wymagające odmiennych metod podłączenia. Jasne rozróżnienie między nimi jest absolutnie kluczowe dla bezpieczeństwa i poprawności wszelkich prac z elektrycznością.

Co mierzą? Natężenie kontra napięcie

Podstawowa różnica leży w tym, co każdy z tych przyrządów mierzy. Amperomierz mierzy natężenie prądu elektrycznego, czyli ilość ładunku przepływającego przez przewodnik w jednostce czasu, wyrażane w Amperach (A). Z kolei woltomierz mierzy napięcie elektryczne, czyli różnicę potencjałów między dwoma punktami obwodu, wyrażane w Woltach (V). Napięcie to "siła", która pcha prąd, natomiast natężenie to "ilość" tego prądu.

Jak podłączyć? Szeregowo kontra równolegle

Sposób podłączenia to kolejna fundamentalna różnica. Amperomierz zawsze podłączamy szeregowo w obwód, tak aby cały mierzony prąd przez niego przepłynął. Musimy więc przerwać obwód i wpiąć miernik. Natomiast woltomierz zawsze podłączamy równolegle do elementu, na którym chcemy zmierzyć spadek napięcia. Podłączenie woltomierza nie wymaga przerywania obwodu. Pomylenie tych metod jest katastrofalne w skutkach: równoległe podłączenie amperomierza spowoduje zwarcie, a szeregowe podłączenie woltomierza przerwie obwód, uniemożliwiając jego działanie.

Budowa wewnętrzna: Niska a wysoka rezystancja

Różnice w sposobie podłączenia wynikają z budowy wewnętrznej obu mierników. Amperomierz ma bardzo niską rezystancję wewnętrzną, idealnie zbliżoną do zera. Dzięki temu, włączony szeregowo, nie stawia znaczącego oporu dla przepływającego prądu. Z kolei woltomierz ma bardzo wysoką rezystancję wewnętrzną, idealnie nieskończoną. To sprawia, że podłączony równolegle, pobiera z obwodu minimalny prąd, praktycznie nie wpływając na mierzone napięcie. Te cechy konstrukcyjne są kluczowe dla ich poprawnego i bezpiecznego działania.

Najczęstsze błędy podczas pomiarów: sprawdź, czy ich nie popełniasz

Nawet doświadczonym zdarzają się pomyłki, ale w przypadku pomiarów elektrycznych błędy mogą mieć poważne konsekwencje. Unikanie ich jest kluczowe nie tylko dla uzyskania prawidłowych wyników, ale przede wszystkim dla bezpieczeństwa Twojego i sprzętu. Poniżej przedstawiam najczęściej popełniane błędy, na które zawsze zwracam uwagę, ucząc innych.

Błąd nr 1: Podłączenie równoległe i ryzyko zwarcia

To absolutnie najpoważniejszy i najczęściej popełniany błąd przez osoby niedoświadczone. Jak już wielokrotnie podkreślałem, amperomierz musi być włączony szeregowo. Podłączenie amperomierza równolegle do źródła zasilania lub elementu obwodu jest równoznaczne ze zwarciem! Ze względu na bardzo niską rezystancję wewnętrzną amperomierza, prąd popłynie przez niego z ogromnym natężeniem, omijając pozostałe elementy obwodu. Skutkiem może być natychmiastowe uszkodzenie miernika (przepalenie bezpiecznika wewnętrznego lub nawet samego ustroju pomiarowego), a także źródła zasilania, a w skrajnych przypadkach nawet pożar. Zawsze upewnij się, że przerywasz obwód i wpinasz miernik w jego ciągłość.

Błąd nr 2: Niewłaściwy zakres pomiarowy

Wiele amperomierzy, zwłaszcza starszych modeli lub tańszych multimetrów, wymaga ręcznego ustawienia zakresu pomiarowego. Wybór zbyt małego zakresu pomiarowego (np. próba zmierzenia 5 A na zakresie 200 mA) jest bardzo częstym błędem. Może to doprowadzić do przeciążenia miernika i uszkodzenia jego wewnętrznego bezpiecznika lub nawet całego układu pomiarowego. Zawsze zaczynaj od najwyższego dostępnego zakresu i, jeśli odczyt jest zbyt niski, stopniowo zmniejszaj zakres, aby uzyskać dokładniejszy pomiar. Nowoczesne multimetry z funkcją autorangingu (automatycznego wyboru zakresu) eliminują ten problem, ale i tak warto być świadomym tej zasady.

Błąd nr 3: Praca pod napięciem zagrożenie dla Ciebie i sprzętu

Podłączanie amperomierza do obwodu, który jest pod napięciem, jest nie tylko ryzykowne dla sprzętu, ale przede wszystkim dla Twojego zdrowia i życia. Zawsze, zanim zaczniesz manipulować przewodami i podłączać miernik, odłącz zasilanie od obwodu! Praca z prądem pod napięciem bez odpowiednich środków ostrożności i doświadczenia może prowadzić do porażenia prądem, zwarcia, iskrzenia, a nawet wybuchu. Bezpieczeństwo jest najważniejsze, dlatego zawsze traktuj elektryczność z należytym szacunkiem i ostrożnością.

Jak zmierzyć prąd o bardzo dużym natężeniu?

Standardowe amperomierze mają ograniczone zakresy pomiarowe, zazwyczaj do kilkunastu, a rzadziej kilkudziesięciu Amperów. Co jednak zrobić, gdy potrzebujemy zmierzyć prąd o natężeniu setek, a nawet tysięcy Amperów, na przykład w instalacjach przemysłowych czy energetycznych? W takich sytuacjach z pomocą przychodzą specjalne akcesoria, które rozszerzają możliwości naszych mierników.

Rola bocznika w pomiarach prądu stałego (DC)

Dla pomiarów prądu stałego o dużym natężeniu wykorzystuje się boczniki. Bocznik to nic innego jak precyzyjny rezystor o bardzo małej, znanej rezystancji, który podłącza się równolegle do ustroju pomiarowego amperomierza. Większość prądu przepływa przez bocznik, a tylko niewielka, proporcjonalna jego część przez amperomierz. Miernik mierzy spadek napięcia na boczniku, a następnie, znając jego rezystancję, przelicza go na całkowite natężenie prądu. To pozwala na bezpieczne i dokładne mierzenie prądów, które znacznie przekraczają nominalny zakres samego amperomierza. Boczniki są powszechnie stosowane w systemach monitorowania baterii, ładowarkach o dużej mocy czy w przemyśle.

Przeczytaj również: Kondensator multimetrem: Jak sprawdzić i zinterpretować wyniki?

Przekładniki prądowe a pomiary prądu przemiennego (AC)

W przypadku pomiarów prądu przemiennego o dużym natężeniu stosuje się przekładniki prądowe. Działają one na zasadzie transformatora, redukując wysoki prąd pierwotny do proporcjonalnie mniejszego prądu wtórnego, który może być bezpiecznie zmierzony przez standardowy amperomierz. Przekładnik prądowy to zazwyczaj toroidalny rdzeń z nawiniętym uzwojeniem wtórnym; przewód, w którym mierzymy prąd, przechodzi przez środek rdzenia, stanowiąc uzwojenie pierwotne. Dzięki temu możemy mierzyć prądy rzędu setek czy tysięcy Amperów, zachowując jednocześnie izolację galwaniczną i bezpieczeństwo. Są one niezbędne w energetyce, dużych zakładach przemysłowych oraz w systemach zarządzania energią.
