Woltomierz to jedno z tych podstawowych narzędzi, które każdy, kto ma do czynienia z elektrycznością od domowego majsterkowicza po profesjonalistę w branży fotowoltaicznej powinien mieć w swoim arsenale. Zrozumienie jego funkcji i umiejętność posługiwania się nim jest absolutnie kluczowe dla dbania o bezpieczeństwo, prawidłowe działanie urządzeń elektrycznych oraz efektywną diagnostykę, zwłaszcza w kontekście coraz popularniejszych instalacji fotowoltaicznych.
Woltomierz to kluczowe narzędzie do pomiaru napięcia elektrycznego, niezbędne w diagnostyce instalacji PV i domowych urządzeń.
- Woltomierz mierzy napięcie, czyli różnicę potencjałów elektrycznych, i jest wpinany równolegle do obwodu.
- Jest niezastąpiony w diagnostyce instalacji fotowoltaicznych, np. do sprawdzania napięcia obwodu otwartego paneli (Voc) czy napięcia na wejściu falownika.
- W domowych zastosowaniach pozwala na testowanie baterii, akumulatorów samochodowych oraz weryfikację napięcia w gniazdkach elektrycznych.
- Większość woltomierzy to cyfrowe multimetry, mierzące zarówno napięcie stałe (DC, np. z paneli) jak i przemienne (AC, np. z sieci domowej).
- Bezpieczeństwo podczas pomiarów jest najważniejsze zawsze używaj odpowiednich sond i zakresów.
Zrozumieć napięcie: Dlaczego jego pomiar jest kluczowy?
Zrozumieć prąd: Napięcie wyjaśnione prostymi słowami
Wyobraź sobie rurę z wodą. Ciśnienie, z jakim woda napiera na ścianki rury i popycha ją do przodu, jest bardzo dobrą analogią do napięcia elektrycznego. W świecie elektryczności napięcie to nic innego jak różnica potencjałów elektrycznych między dwoma punktami obwodu. To właśnie ta "siła" sprawia, że elektrony zaczynają się poruszać, tworząc prąd. Jednostką pomiaru napięcia jest wolt (V), a woltomierz to przyrząd, który pozwala nam tę różnicę potencjałów zmierzyć. Pamiętaj, że woltomierz zawsze podłącza się równolegle do elementu, na którym chcemy zmierzyć napięcie tak jakbyś mierzył ciśnienie wody w rurze, wpinając manometr obok, a nie przecinając rurę.
Woltomierz, czyli Twój detektor energii w instalacji
Dla mnie woltomierz to prawdziwy detektor energii. Pozwala mi nie tylko sprawdzić, czy w ogóle prąd płynie, ale przede wszystkim, czy ma on odpowiednią "siłę", czyli napięcie, aby zasilić dane urządzenie. Bez odpowiedniego napięcia nawet idealny obwód nie zadziała, a urządzenie nie będzie pracować poprawnie lub wcale. W kontekście instalacji elektrycznych, a zwłaszcza fotowoltaicznych, woltomierz jest niczym pulsoksymetr dla pacjenta pozwala szybko ocenić stan "życia" i "zdrowia" systemu, wskazując, czy energia jest dostarczana w odpowiedni sposób.
Bezpieczeństwo przede wszystkim: Złote zasady pomiaru napięcia
Zanim przystąpisz do jakichkolwiek pomiarów, muszę podkreślić jedną rzecz: bezpieczeństwo jest najważniejsze! Praca z prądem, zwłaszcza w domowej instalacji 230V, może być niebezpieczna. Oto moje złote zasady:
- Używaj odpowiednich sond: Zawsze upewnij się, że sondy pomiarowe, których używasz, są w dobrym stanie, mają nieuszkodzoną izolację i są przeznaczone do napięć, które zamierzasz mierzyć.
- Wybierz właściwy zakres: Zanim podłączysz miernik, zawsze ustaw go na odpowiedni zakres pomiarowy (np. V DC dla napięcia stałego, V AC dla napięcia przemiennego) i na zakres wyższy niż spodziewane napięcie. Lepiej zacząć od zbyt wysokiego zakresu i ewentualnie go obniżyć, niż uszkodzić miernik lub siebie.
- Unikaj dotykania metalowych końcówek: Podczas pomiarów nigdy nie dotykaj metalowych końcówek sond pomiarowych. Zawsze trzymaj je za izolowane części.
- Pracuj jedną ręką: Jeśli to możliwe, wykonuj pomiary jedną ręką, trzymając drugą z dala od obwodu. Minimalizuje to ryzyko przepływu prądu przez serce w przypadku porażenia.
- Zachowaj szczególną ostrożność przy 230V: Pomiar napięcia w gniazdkach elektrycznych lub innych elementach domowej instalacji 230V jest potencjalnie śmiertelnie niebezpieczny. Jeśli nie masz doświadczenia, poproś o pomoc elektryka.
Woltomierz w codziennym życiu: Od baterii po domową instalację

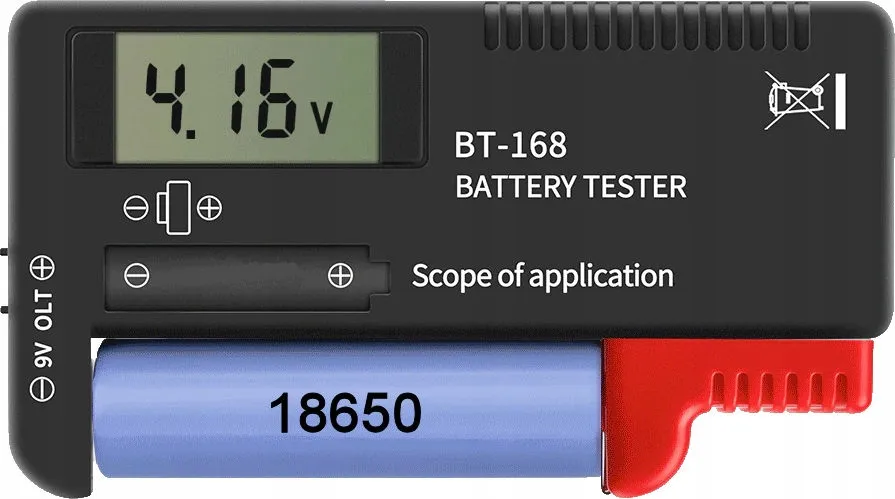

Jak sprawdzić, czy bateria nadaje się do wyrzucenia? Prosty test w 30 sekund
Ile razy zastanawiałeś się, czy bateria w pilocie jest już "martwa"? Dzięki woltomierzowi możesz to sprawdzić w mgnieniu oka. To jeden z najprostszych i najczęstszych zastosowań tego narzędzia w domu.
- Ustaw miernik: Wybierz zakres napięcia stałego (V DC), zazwyczaj 20V, ponieważ baterie AA, AAA, czy 9V to napięcie stałe.
- Podłącz sondy: Czerwoną sondę przyłóż do bieguna dodatniego (+) baterii, a czarną do bieguna ujemnego (-).
-
Odczytaj wynik:
- Dla baterii AA/AAA (nominalnie 1.5V): Nowa bateria powinna mieć około 1.5-1.6V. Poniżej 1.2V uznaję ją za zużytą.
- Dla baterii 9V: Nowa bateria to około 9-9.5V. Poniżej 7.5-8V jest już słaba.
Diagnostyka akumulatora samochodowego: Czy na pewno potrzebujesz nowego?
Akumulator samochodowy to serce każdego pojazdu, a jego stan naładowania jest kluczowy dla bezproblemowego rozruchu. Woltomierz pozwoli Ci szybko ocenić, czy Twój akumulator jest w dobrej kondycji, czy może zbliża się jego koniec.
Aby sprawdzić akumulator, wystarczy podłączyć woltomierz (ustawiony na V DC, zakres 20V) do jego klem czerwoną sondę do plusa, czarną do minusa. Prawidłowe napięcie spoczynkowe, czyli mierzone po co najmniej kilku godzinach od wyłączenia silnika, powinno wynosić około 12.6-12.8 V. Jeśli odczytujesz wartości poniżej 12.4 V, akumulator jest niedoładowany i wymaga podładowania. Napięcie rzędu 12.0 V lub niżej często wskazuje na jego głębokie rozładowanie lub uszkodzenie, co może oznaczać konieczność wymiany.Czy w Twoim gniazdku płynie prąd? Jak bezpiecznie zmierzyć napięcie sieciowe 230V
Sprawdzenie napięcia w gniazdku to podstawowa umiejętność, ale wymaga szczególnej ostrożności. W Polsce mamy do czynienia z napięciem przemiennym 230V, które jest niebezpieczne dla życia.
Ustaw swój multimetr na zakres V AC (napięcie przemienne), wybierając wartość powyżej 230V, np. 250V lub 600V. Następnie, zachowując maksymalną ostrożność i trzymając sondy tylko za izolowane części, włóż je do otworów gniazdka. Na wyświetlaczu powinieneś zobaczyć wartość w okolicach 230V. Jeśli miernik nic nie wskazuje, może to oznaczać brak prądu w gniazdku, problem z instalacją lub uszkodzenie miernika. Nigdy nie dotykaj metalowych części sond ani nie próbuj wkładać ich do gniazdka bez odpowiedniej izolacji i pewności co do swoich działań.
Woltomierz w fotowoltaice: Klucz do wydajności i diagnostyki

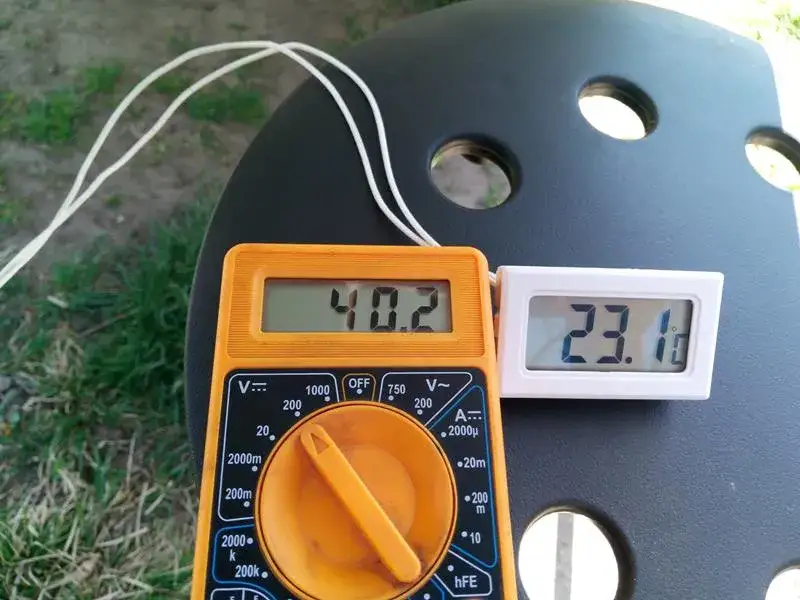

Napięcie obwodu otwartego (Voc): Pierwszy i najważniejszy test paneli fotowoltaicznych
W świecie fotowoltaiki, napięcie obwodu otwartego (Voc) to jeden z najważniejszych parametrów, który mierzę na panelach. Jest to maksymalne napięcie, jakie panel może wygenerować, gdy nie jest podłączony do żadnego obciążenia, czyli gdy prąd nie płynie. Pomiar Voc pojedynczego panelu lub całego stringu (szeregu połączonych paneli) pozwala mi szybko zweryfikować, czy panele działają prawidłowo i czy generują napięcie zgodne ze specyfikacją producenta. Jeśli Voc jest znacznie niższe niż podane w karcie katalogowej, może to wskazywać na uszkodzenie panelu, zacienienie lub problem z połączeniami.Jak sprawdzić, czy Twój string paneli działa poprawnie?
Kiedy mam do czynienia z instalacją składającą się z kilku stringów paneli, pomiar napięcia na każdym z nich jest dla mnie rutynową czynnością diagnostyczną. Mierzę napięcie obwodu otwartego dla każdego stringu i porównuję je ze sobą. Jeśli wszystkie stringi składają się z tej samej liczby paneli tego samego typu, ich napięcia Voc powinny być bardzo zbliżone. Znaczący spadek napięcia na jednym stringu w porównaniu do innych to dla mnie wyraźny sygnał alarmowy. Może to oznaczać uszkodzenie jednego z paneli w tym stringu, problem z okablowaniem, złączami, a nawet silne zacienienie, które wpływa tylko na ten konkretny szereg.
Diagnostyka falownika: Czy napięcie z paneli jest optymalne dla Twojego inwertera?
Falownik to mózg każdej instalacji fotowoltaicznej, a jego efektywność zależy w dużej mierze od napięcia, jakie otrzymuje z paneli. Mierzę napięcie na wejściu do falownika, aby upewnić się, że mieści się ono w zakresie roboczym MPPT (Maximum Power Point Tracking) inwertera. Jeśli napięcie jest zbyt niskie, falownik nie będzie w stanie efektywnie przetwarzać energii. Zbyt wysokie napięcie może natomiast doprowadzić do jego uszkodzenia. Regularne sprawdzanie tego parametru pozwala mi monitorować, czy instalacja pracuje z optymalną wydajnością i czy nie ma ryzyka przeciążenia falownika.
Typowe usterki, które wykryjesz dzięki pomiarowi napięcia w instalacji PV
Woltomierz to niezastąpione narzędzie w wykrywaniu wielu typowych usterek w instalacjach fotowoltaicznych. Oto kilka przykładów, które często diagnozuję:
- Uszkodzony panel fotowoltaiczny: Znacznie niższe Voc na pojedynczym panelu lub w całym stringu wskazuje na jego awarię.
- Przerwa w obwodzie/luźne połączenie: Brak napięcia na końcu stringu lub na wejściu do falownika, mimo że panele są w słońcu, świadczy o przerwaniu obwodu.
- Zacienienie: Niższe napięcie na stringu może być spowodowane zacienieniem, które wpływa na wydajność paneli.
- Problem z okablowaniem lub złączami MC4: Uszkodzone kable lub źle zaciśnięte złącza mogą powodować spadki napięcia lub całkowity brak przepływu prądu.
- Usterka diody bypass w panelu: Choć trudniejsze do zdiagnozowania samym woltomierzem, znaczne różnice w Voc między podobnymi panelami mogą sugerować problem z diodami.
Wybór i prawidłowe użycie woltomierza

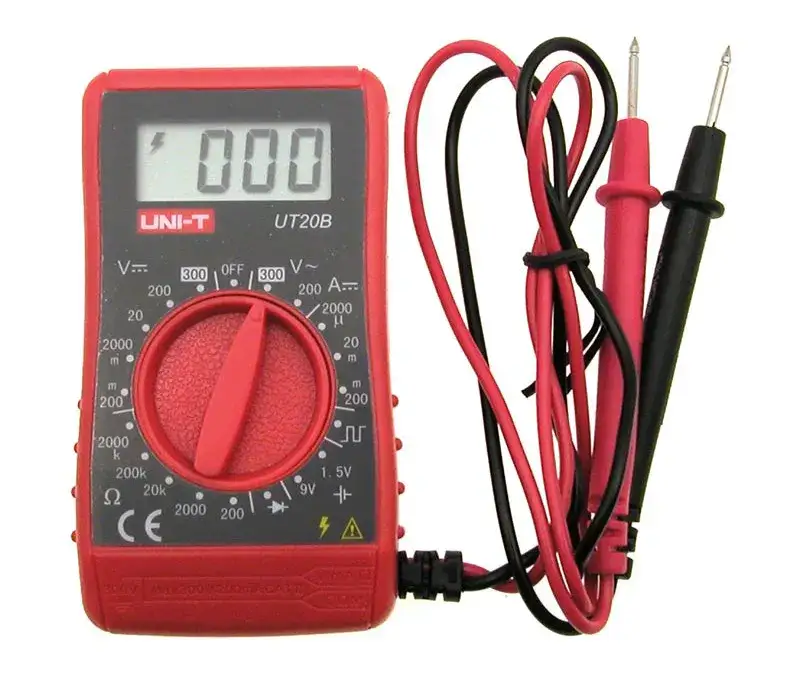

Multimetr, czyli uniwersalne narzędzie: Dlaczego jest lepszym wyborem niż sam woltomierz?
Choć mówimy o woltomierzu, w praktyce na rynku dominują multimetry cyfrowe. Dlaczego? Ponieważ są to narzędzia wielofunkcyjne, które oprócz pomiaru napięcia (woltomierz) oferują również pomiar prądu (amperomierz), rezystancji (omomierz) oraz często takie funkcje jak test ciągłości obwodu czy pomiar temperatury. Dla mnie, jako osoby zajmującej się elektryką i fotowoltaiką, multimetr jest po prostu bardziej praktycznym i wszechstronnym wyborem. Zamiast kilku oddzielnych urządzeń, mam jedno, które pozwala mi na kompleksową diagnostykę.Napięcie stałe (DC) a przemienne (AC): Jak ustawić miernik, by niczego nie uszkodzić?
To absolutna podstawa, której musisz się nauczyć: rozróżnianie napięcia stałego (DC) od przemiennego (AC) i prawidłowe ustawienie miernika. Napięcie stałe (DC) to prąd płynący zawsze w jednym kierunku, jak ten z baterii, akumulatorów czy paneli fotowoltaicznych. Na multimetrze oznaczamy je symbolem V z prostą linią i linią przerywaną pod spodem. Z kolei napięcie przemienne (AC) to prąd, który okresowo zmienia kierunek, jak ten w domowych gniazdkach. Na mierniku znajdziesz dla niego symbol V z falą lub tyldą (~V).
Błędne ustawienie miernika może mieć poważne konsekwencje: próba pomiaru napięcia przemiennego na zakresie DC lub odwrotnie może uszkodzić miernik, a w skrajnych przypadkach nawet doprowadzić do zwarcia lub porażenia. Zawsze upewnij się, że wybrałeś właściwy rodzaj napięcia (DC lub AC) oraz odpowiedni zakres pomiarowy, zanim podłączysz sondy do obwodu.
Przeczytaj również: Czeski atom: Filar bezpieczeństwa i wzór dla Polski?
Krok po kroku: Podłączanie sond i odczytywanie wyniku z wyświetlacza
Prawidłowe podłączenie sond i odczytanie wyniku to ostatni etap pomiaru. Oto jak to robię:
- Podłącz sondy do multimetru: Czarną sondę zawsze wpinam do gniazda oznaczonego "COM" (common, czyli wspólny). Czerwoną sondę wpinam do gniazda oznaczonego "VΩmA" lub podobnie, które służy do pomiaru napięcia, rezystancji i małych prądów.
- Ustaw zakres pomiarowy: Jak już wspomniałem, wybieram odpowiedni rodzaj napięcia (DC lub AC) i zakres (np. 20V dla baterii, 600V dla sieci).
- Podłącz sondy do obwodu: Czerwoną sondę przykładam do punktu o wyższym potencjale (np. plus baterii, faza w gniazdku), a czarną do punktu o niższym potencjale (minus baterii, zero w gniazdku). Pamiętaj o równoległym podłączeniu!
- Odczytaj wynik: Na wyświetlaczu cyfrowego multimetru pojawi się wartość napięcia. Jeśli obwód jest prawidłowy, a sondy podłączone poprawnie, zobaczysz dodatnią wartość. Jeśli sondy są podłączone odwrotnie (np. czerwona do minusa, czarna do plusa), na wyświetlaczu pojawi się ta sama wartość, ale z minusem przed nią to normalne i oznacza tylko odwróconą polaryzację.
