W tym artykule dowiesz się, czym jest amperomierz, do czego służy i jak prawidłowo go używać. Poznaj jego zastosowania w domu, motoryzacji i fotowoltaice, a także naucz się, jak bezpiecznie wykonywać pomiary, unikając najczęstszych błędów. Jako doświadczony praktyk, często spotykam się z pytaniami o podstawy pomiarów prądu, dlatego postaram się przedstawić to zagadnienie w jak najbardziej przystępny sposób.
Amperomierz służy do precyzyjnego pomiaru natężenia prądu klucz do bezpieczeństwa i diagnozy instalacji
- Amperomierz to przyrząd do mierzenia natężenia prądu elektrycznego, wyrażanego w amperach (A).
- Zawsze podłącza się go szeregowo do obwodu, aby cały mierzony prąd przez niego przepłynął.
- Wyróżniamy trzy główne typy: analogowe (wskazówkowe), cyfrowe (z wyświetlaczem) oraz cęgowe (do pomiaru bez przerywania obwodu).
- Jest niezbędny w diagnostyce domowych urządzeń, kontroli ładowania akumulatorów oraz monitorowaniu instalacji fotowoltaicznych.
- Nigdy nie podłączaj amperomierza równolegle, ponieważ grozi to zwarciem i uszkodzeniem miernika lub instalacji.
- Przed każdym pomiarem należy wyłączyć zasilanie i ustawić odpowiedni zakres pomiarowy, zaczynając od najwyższego.
Prosta definicja: co tak naprawdę mierzy to urządzenie?
Amperomierz to nic innego jak specjalistyczny przyrząd pomiarowy, którego głównym zadaniem jest mierzenie natężenia prądu elektrycznego. Wynik tego pomiaru wyrażany jest w amperach, stąd też nazwa urządzenia. Jego podstawowa funkcja polega na monitorowaniu, ile prądu przepływa przez dany obwód. Dlaczego to takie ważne? Ponieważ pozwala nam to na bieżąco kontrolować przepływ energii, co jest absolutnie kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania zarówno pojedynczych urządzeń, jak i całych, złożonych instalacji elektrycznych. Bez amperomierza trudno byłoby mi skutecznie diagnozować problemy czy optymalizować pracę systemów.

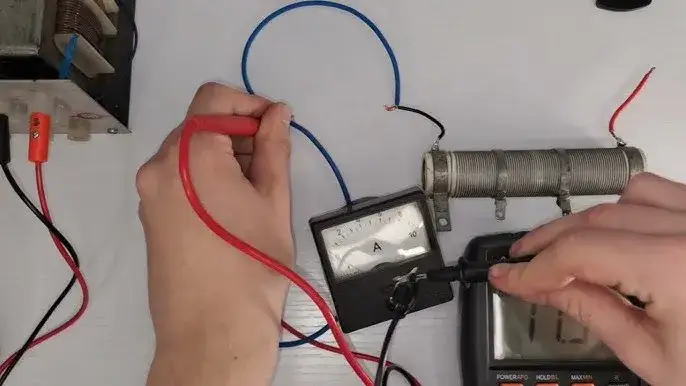

Zasada działania w 60 sekund: jak prąd "przepływa" przez miernik?
Zasada działania amperomierza jest stosunkowo prosta, choć wymaga zrozumienia kluczowego elementu: sposobu jego podłączenia. Amperomierz zawsze podłącza się szeregowo do obwodu. Oznacza to, że aby dokonać pomiaru, musimy "przerwać" obwód i wpiąć miernik w jego ciągłość, tak aby cały mierzony prąd musiał przez niego przepłynąć. Aby amperomierz nie wpływał znacząco na sam obwód i nie zafałszowywał pomiaru, musi charakteryzować się bardzo niską rezystancją wewnętrzną. W praktyce, zwłaszcza w nowoczesnych miernikach cyfrowych, pomiar często odbywa się poprzez mierzenie spadku napięcia na wbudowanym elemencie o bardzo małej, ale precyzyjnie znanej rezystancji, zwanym bocznikiem. Ten spadek napięcia jest następnie przeliczany na wartość natężenia prądu.
Zasada numer jeden: Amperomierz zawsze podłączamy szeregowo! Cały mierzony prąd musi przez niego przepłynąć.
Dlaczego amperomierz ma kluczowe znaczenie dla bezpieczeństwa instalacji?
W mojej pracy zawsze podkreślam, że bezpieczeństwo jest najważniejsze, a amperomierz odgrywa tu niebagatelną rolę. Monitorowanie natężenia prądu za pomocą tego urządzenia to podstawa zapobiegania wielu niebezpiecznym sytuacjom. Zbyt wysokie natężenie prądu może prowadzić do przeciążeń, które z kolei często kończą się przegrzewaniem przewodów, uszkodzeniem izolacji, a w skrajnych przypadkach nawet pożarem. Amperomierz pozwala mi szybko zidentyfikować, czy dany obwód lub urządzenie nie pobiera zbyt dużo prądu, co mogłoby wskazywać na usterkę lub zbliżające się zwarcie. Dzięki temu mogę interweniować, zanim dojdzie do poważnej awarii, zapewniając bezpieczne i stabilne funkcjonowanie całej instalacji elektrycznej. To narzędzie, które daje pewność i spokój ducha.

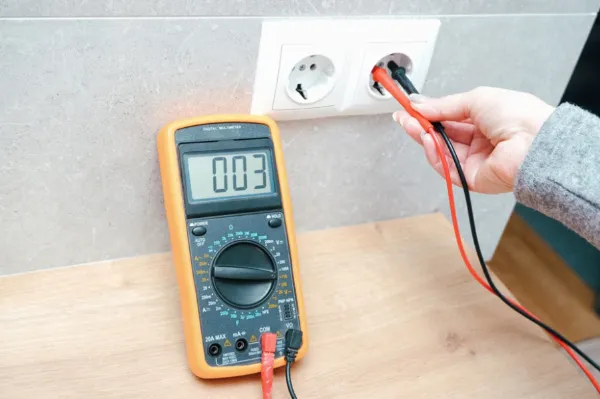

Od warsztatu po fotowoltaikę: Gdzie amperomierz przydaje się najbardziej
Amperomierz to narzędzie o niezwykle szerokim zastosowaniu, które wykracza daleko poza specjalistyczne laboratoria. Właściwie każdy, kto ma do czynienia z elektrycznością, od domowego majsterkowicza po profesjonalnego instalatora fotowoltaiki, znajdzie dla niego praktyczne zastosowanie. Pozwólcie, że pokażę Wam kilka kluczowych obszarów, w których amperomierz jest po prostu niezastąpiony.
Diagnostyka w domu: Jak wykryć, które urządzenie pożera najwięcej prądu?
W gospodarstwie domowym amperomierz okazuje się niezwykle przydatnym narzędziem, które pozwala nam lepiej zrozumieć, jak działają nasze urządzenia i gdzie ucieka prąd. Mogę go użyć do sprawdzenia rzeczywistego poboru prądu przez lodówkę, pralkę czy telewizor, porównując go z wartościami podanymi przez producenta. Dzięki temu jestem w stanie zlokalizować usterki, takie jak zwarcia, które mogą objawiać się niekontrolowanym wzrostem natężenia prądu. Co więcej, amperomierz pomaga mi zidentyfikować te "prądożerne" sprzęty, które znacząco zawyżają rachunki za energię, umożliwiając świadome zarządzanie zużyciem prądu. To proste narzędzie, które pozwala mi oszczędzać i dbać o domową instalację.
Niezbędnik kierowcy: Kontrola ładowania akumulatora krok po kroku
W motoryzacji amperomierz to dla mnie wręcz obowiązkowe wyposażenie. Jest on kluczowy do kontroli prądu ładowania akumulatora, zarówno gdy jest on ładowany z alternatora samochodu, jak i za pomocą prostownika. Dzięki niemu mogę sprawdzić, czy alternator pracuje prawidłowo i dostarcza odpowiednią ilość prądu do akumulatora. Jeśli prąd ładowania jest zbyt niski, akumulator będzie niedoładowany, co może prowadzić do problemów z uruchomieniem silnika. Z kolei zbyt wysoki prąd ładowania może uszkodzić akumulator. Amperomierz pozwala mi na bieżąco monitorować ten proces i upewnić się, że akumulator jest ładowany w optymalny sposób, co znacząco przedłuża jego żywotność.
Elektronika dla hobbystów: Precyzyjne pomiary w Twoich projektach DIY
Dla każdego, kto pasjonuje się elektroniką i lubi tworzyć własne projekty DIY, amperomierz jest narzędziem absolutnie niezbędnym. W precyzyjnych układach elektronicznych, gdzie każdy miliamper ma znaczenie, pozwala mi na dokładne pomiary prądu płynącego przez poszczególne komponenty. Mogę nim testować zasilacze, sprawdzać, czy dostarczają odpowiedni prąd do układu, a także diagnozować problemy w moich prototypach. Czy dioda LED pobiera właściwy prąd? Czy tranzystor działa zgodnie z założeniami? Amperomierz daje mi odpowiedzi na te pytania, umożliwiając precyzyjne strojenie i optymalizację każdego elektronicznego projektu.
Kluczowe narzędzie w fotowoltaice: Jak amperomierz pomaga monitorować wydajność paneli?
W dziedzinie fotowoltaiki, która jest mi szczególnie bliska, amperomierz to absolutny fundament. To kluczowe narzędzie do monitorowania wydajności całej instalacji. Używam go do pomiaru prądu generowanego bezpośrednio przez panele fotowoltaiczne, co pozwala mi ocenić ich aktualną efektywność i wykryć ewentualne spadki mocy. W systemach off-grid, gdzie energia jest magazynowana w akumulatorach, amperomierz jest niezbędny do kontroli prądu ładowania tych akumulatorów, zapewniając ich optymalną pracę i długowieczność. Ponadto, służy mi do kontroli prawidłowego działania inwertera, który przekształca prąd stały z paneli na prąd zmienny. Bez amperomierza efektywne zarządzanie i diagnostyka instalacji fotowoltaicznej byłyby praktycznie niemożliwe.
Jak prawidłowo i bezpiecznie podłączyć amperomierz
Prawidłowe podłączenie amperomierza to absolutna podstawa bezpiecznego i skutecznego pomiaru. Niestety, często widzę, jak nawet doświadczeni użytkownicy popełniają błędy, które mogą mieć poważne konsekwencje. Dlatego chcę Wam przekazać jasne wskazówki, jak to zrobić poprawnie.
Zasada numer jeden: Dlaczego amperomierz podłączamy WYŁĄCZNIE szeregowo?
Powtórzę to jeszcze raz, bo to najważniejsza zasada: amperomierz podłączamy WYŁĄCZNIE szeregowo. Dlaczego? Ponieważ jego celem jest zmierzenie CAŁEGO prądu przepływającego przez dany fragment obwodu. Aby to osiągnąć, musi stać się integralną częścią tego obwodu, tak aby prąd musiał przez niego przepłynąć. Amperomierz ma bardzo niską rezystancję wewnętrzną. Jeśli podłączymy go równolegle (jak woltomierz), stworzymy ścieżkę o bardzo niskim oporze obok odbiornika, co doprowadzi do zwarcie. Prąd popłynie wtedy głównie przez miernik, co niemal na pewno spowoduje jego uszkodzenie, a w skrajnych przypadkach może doprowadzić do poważnej awarii całej instalacji.
Bezpieczeństwo przede wszystkim: Przygotowanie obwodu do pomiaru
Zanim w ogóle pomyślisz o podłączeniu jakiegokolwiek miernika, musisz zadbać o swoje bezpieczeństwo. To dla mnie priorytet numer jeden w każdej pracy z elektrycznością:
- Zawsze wyłącz zasilanie w obwodzie, w którym zamierzasz dokonać pomiaru. Upewnij się, że obwód jest całkowicie odłączony od źródła prądu, np. poprzez wyłączenie odpowiedniego bezpiecznika lub wyłącznika różnicowoprądowego.
- Upewnij się, że nie ma napięcia. Po wyłączeniu zasilania, zawsze sprawdź obecność napięcia za pomocą woltomierza lub próbnika, aby mieć pewność, że obwód jest bezpieczny do pracy.
- Używaj odpowiednich narzędzi z izolowanymi rękojeściami.
- Pracuj w suchym środowisku i unikaj kontaktu z wilgocią.
Praktyczny poradnik: Podłączanie amperomierza krok po kroku (złącza, biegunowość, zakresy)
Przygotowanie i podłączenie amperomierza to proces, który wymaga precyzji. Oto jak ja to robię, krok po kroku:
- Wyłącz zasilanie: Jak już wspomniałem, to absolutna podstawa. Upewnij się, że obwód jest pozbawiony napięcia.
- Przerwij obwód: Zlokalizuj punkt w obwodzie, w którym chcesz zmierzyć prąd. Następnie fizycznie przerwij przewód w tym miejscu. Może to być odłączenie jednego z przewodów od odbiornika lub rozcięcie przewodu (jeśli jest to konieczne i bezpieczne).
- Podłącz amperomierz szeregowo: Teraz włącz amperomierz w przerwany obwód. Jeden przewód miernika (zazwyczaj czerwony, podłączony do gniazda "A" lub "mA/uA") podłącz do jednego końca przerwanego obwodu (np. do źródła zasilania), a drugi przewód miernika (zazwyczaj czarny, podłączony do gniazda "COM") podłącz do drugiego końca przerwanego obwodu (np. do odbiornika). Prąd musi przepłynąć "przez" miernik.
- Zachowaj prawidłową biegunowość (dla prądu stałego DC): Jeśli mierzysz prąd stały (DC), upewnij się, że podłączasz plus do plusa i minus do minusa. W przeciwnym razie miernik może wskazać wartość ujemną lub w ogóle nie zadziałać poprawnie. W przypadku prądu zmiennego (AC) biegunowość nie ma znaczenia.
- Ustaw odpowiedni zakres pomiarowy: To bardzo ważny krok. Jeśli nie znasz spodziewanej wartości prądu, zawsze zacznij od najwyższego dostępnego zakresu na amperomierzu (np. 10A lub 20A). Po włączeniu zasilania, jeśli odczyt jest zbyt niski lub nie ma go wcale, stopniowo zmniejszaj zakres (np. na 2A, 200mA), aż uzyskasz precyzyjny odczyt. Unikniesz w ten sposób przeciążenia miernika i spalenia bezpiecznika.
- Włącz zasilanie i odczytaj wynik: Dopiero teraz możesz bezpiecznie włączyć zasilanie i odczytać wartość natężenia prądu z wyświetlacza lub skali miernika.
Najczęstsze błędy i jak ich uniknąć
W mojej praktyce widziałem wiele błędów popełnianych podczas pomiarów amperomierzem. Niektóre z nich są irytujące, inne mogą być wręcz niebezpieczne. Chcę Wam pomóc ich uniknąć, dlatego omówmy te najczęstsze.
Kardynalny błąd: Co się stanie, gdy podłączysz amperomierz jak woltomierz?
To jest błąd, który nazywam "kardynalnym" i niestety jest on bardzo częsty, zwłaszcza wśród początkujących. Podłączenie amperomierza równolegle do obwodu, czyli tak, jak podłączylibyśmy woltomierz, jest absolutnie niedopuszczalne. Pamiętajcie, amperomierz ma bardzo niską rezystancję wewnętrzną. Jeśli podłączycie go równolegle, stworzycie dla prądu ścieżkę o minimalnym oporze, co w praktyce oznacza zwarcie. Konsekwencje? W najlepszym wypadku spali się bezpiecznik w mierniku, a sam miernik zostanie uszkodzony. W najgorszym, może dojść do uszkodzenia źródła zasilania, przewodów, a nawet do pożaru. Zawsze, ale to zawsze, podłączajcie amperomierz szeregowo!
Niewłaściwy zakres pomiarowy: Jak nie spalić bezpiecznika w swoim urządzeniu?
Ustawienie niewłaściwego zakresu pomiarowego to kolejny błąd, który może prowadzić do frustracji lub uszkodzeń. Jeśli ustawisz zbyt wysoki zakres, na przykład mierzysz 100 mA na zakresie 10 A, wynik będzie niedokładny lub wręcz zerowy. Miernik po prostu nie będzie w stanie precyzyjnie odczytać tak małej wartości. Z kolei ustawienie zbyt niskiego zakresu, np. próba zmierzenia 5 A na zakresie 200 mA, niemal na pewno spowoduje przeciążenie miernika i spalenie wbudowanego bezpiecznika. Zawsze stosuję zasadę: jeśli nie znam spodziewanej wartości prądu, zaczynam pomiar od najwyższego dostępnego zakresu, a następnie stopniowo go zmniejszam, aż uzyskam stabilny i precyzyjny odczyt. To prosta metoda, która chroni zarówno miernik, jak i zapewnia dokładność pomiaru.
Pomyłka w biegunach: Czy ma to znaczenie przy prądzie stałym (DC)?
Przy pomiarach prądu stałego (DC) prawidłowa biegunowość ma kluczowe znaczenie. Jeśli podłączymy amperomierz odwrotnie, czyli plus do minusa i minus do plusa, miernik cyfrowy zazwyczaj pokaże wartość ujemną, co jest sygnałem, że coś jest nie tak. W przypadku mierników analogowych wskazówka wychyli się w niewłaściwą stronę, co może nawet doprowadzić do jej uszkodzenia, jeśli zostanie zablokowana. Pomyłka w biegunach nie uszkodzi samego obwodu, ale uniemożliwi prawidłowy odczyt. Dlatego zawsze upewnijcie się, że czerwony przewód miernika jest podłączony do punktu o wyższym potencjale (plus), a czarny do punktu o niższym potencjale (minus) w obwodzie DC. Przy prądzie zmiennym (AC) biegunowość nie ma znaczenia.
Analogowy, cyfrowy czy cęgowy: wybieramy odpowiedni amperomierz
Wybór odpowiedniego amperomierza zależy od konkretnych potrzeb i rodzaju pracy, jaką zamierzamy wykonywać. Na rynku dostępne są trzy główne typy, z których każdy ma swoje unikalne cechy, zalety i wady. Przyjrzyjmy się im bliżej, abyście mogli podjąć świadomą decyzję.
Amperomierz analogowy: Klasyka dla zwolenników obserwacji trendów
Amperomierze analogowe to klasyka gatunku. Charakteryzują się wskazówką, która porusza się po skali, pokazując wartość prądu. Ich główną zaletą jest intuicyjne obrazowanie zmian w czasie rzeczywistym. Jeśli potrzebujecie obserwować, jak prąd zmienia się dynamicznie, na przykład podczas rozruchu silnika, wychylająca się wskazówka daje mi znacznie lepsze wyczucie trendu niż zmieniające się cyfry na wyświetlaczu. Niestety, mają też swoje wady: są zazwyczaj mniej precyzyjne niż mierniki cyfrowe i często wymagają ręcznego odczytu z podziałki, co może być trudne dla niewprawionego oka. Są jednak cenione przez wielu doświadczonych elektryków za ich "analogowe" podejście do pomiaru.
Amperomierz cyfrowy: Precyzja i wszechstronność w standardzie
Obecnie amperomierze cyfrowe są zdecydowanie najpopularniejszym typem na rynku. Wyposażone w wyświetlacz LCD lub LED, pokazują dokładny wynik pomiaru w postaci cyfr, co eliminuje błędy odczytu. Oferują wysoką precyzję, często z kilkoma miejscami po przecinku, co jest kluczowe w wielu zastosowaniach elektronicznych. Co więcej, większość nowoczesnych mierników cyfrowych to tak naprawdę multimetry, które poza pomiarem prądu oferują również funkcje pomiaru napięcia, rezystancji, a często także pojemności, częstotliwości czy temperatury. Ich wszechstronność i łatwość użycia sprawiają, że są pierwszym wyborem dla większości użytkowników, od hobbystów po profesjonalistów.
Przeczytaj również: Dioda LED uszkodzona? Sprawdź ją multimetrem jak ekspert!
Amperomierz cęgowy: Kiedy pomiar bez przerywania obwodu to najlepsze rozwiązanie?
Amperomierze cęgowe to prawdziwy game changer, zwłaszcza gdy potrzebujemy zmierzyć prąd bez konieczności przerywania obwodu. To ich unikalna cecha, która czyni je niezwykle wygodnymi i bezpiecznymi. Działają na zasadzie pomiaru pola magnetycznego wytwarzanego wokół przewodu, przez który płynie prąd. Wystarczy "objąć" przewód cęgami miernika, a on natychmiast pokaże wartość natężenia prądu. Jest to szczególnie przydatne przy pomiarach dużych prądów, na przykład w instalacjach przemysłowych, rozdzielnicach elektrycznych czy właśnie w fotowoltaice, gdzie przerywanie obwodu mogłoby być niebezpieczne lub niemożliwe. Dla mnie to narzędzie, które znacząco przyspiesza i ułatwia pracę, jednocześnie zwiększając bezpieczeństwo.
