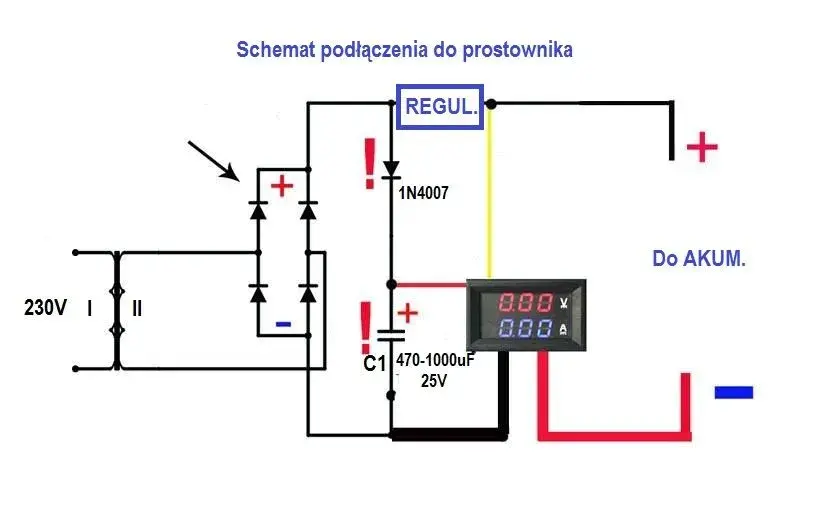

Jak podłączyć woltomierz? Bezpieczny pomiar napięcia krok po kroku

W dzisiejszym świecie, gdzie elektryczność otacza nas na każdym kroku, umiejętność bezpiecznego i prawidłowego pomiaru napięcia jest niezwykle cenną umiejętnością. Ten artykuł to praktyczny przewodnik krok po kroku, który pokaże Ci, jak podłączyć woltomierz do pomiaru napięcia stałego (DC) i przemiennego (AC), z naciskiem na kluczowe zasady bezpieczeństwa, które zawsze powinny być Twoim priorytetem.

Dlaczego prawidłowe podłączenie woltomierza jest tak ważne?

Prawidłowe podłączenie woltomierza to absolutna podstawa, jeśli chcemy uzyskać wiarygodne wyniki pomiarów i co najważniejsze zapewnić sobie bezpieczeństwo. Woltomierz, w przeciwieństwie do innych mierników, zawsze podłącza się równolegle do elementu, na którym chcemy zmierzyć napięcie. To fundamentalna zasada, której naruszenie może mieć poważne konsekwencje, zarówno dla Ciebie, jak i dla mierzonego obwodu.

Czym grozi pomyłka? Bezpieczeństwo i dokładność pomiaru na pierwszym miejscu

Jako doświadczony praktyk, zawsze podkreślam, że bezpieczeństwo jest najważniejsze. Pomyłka w podłączeniu woltomierza może prowadzić do kilku niebezpiecznych sytuacji. Po pierwsze, istnieje ryzyko uszkodzenia samego miernika woltomierze mają bardzo wysoką rezystancję wewnętrzną, więc podłączenie ich szeregowo do obwodu o niskiej impedancji może spowodować przepływ zbyt dużego prądu przez miernik, co często kończy się jego spaleniem. Po drugie, możesz uszkodzić mierzony obwód, zakłócając jego pracę lub powodując zwarcie. Ale co najważniejsze, nieprawidłowe podłączenie, zwłaszcza w przypadku wysokich napięć, może skutkować porażeniem prądem. Zawsze pamiętaj, że prąd elektryczny jest niewidzialny i bezwzględny nie wybacza błędów. Dlatego tak ważne jest, aby każdy pomiar wykonywać z rozwagą i zgodnie z zasadami.

Woltomierz a amperomierz zrozum fundamentalną różnicę w podłączaniu

Jednym z najczęstszych błędów popełnianych przez początkujących jest mylenie sposobu podłączania woltomierza z amperomierzem. Woltomierz, jak już wspomniałem, służy do pomiaru różnicy potencjałów (napięcia) i zawsze podłączamy go równolegle do elementu. Amperomierz natomiast mierzy natężenie prądu i musi być wpięty szeregowo w obwód, aby prąd przepływał przez niego. Jeśli podłączysz woltomierz szeregowo, obwód zostanie przerwany lub jego rezystancja drastycznie wzrośnie, co uniemożliwi prawidłowy przepływ prądu i zafałszuje pomiar. Z kolei podłączenie amperomierza równolegle niemal zawsze skutkuje zwarciem i uszkodzeniem miernika, a często także źródła zasilania. Pamiętaj o tej kluczowej różnicy to podstawa bezpiecznej i skutecznej pracy z elektrycznością.

Przygotowanie do pomiaru i najważniejsze zasady bezpieczeństwa

Krok 1: Sprawdź stan techniczny multimetru i przewodów pomiarowych

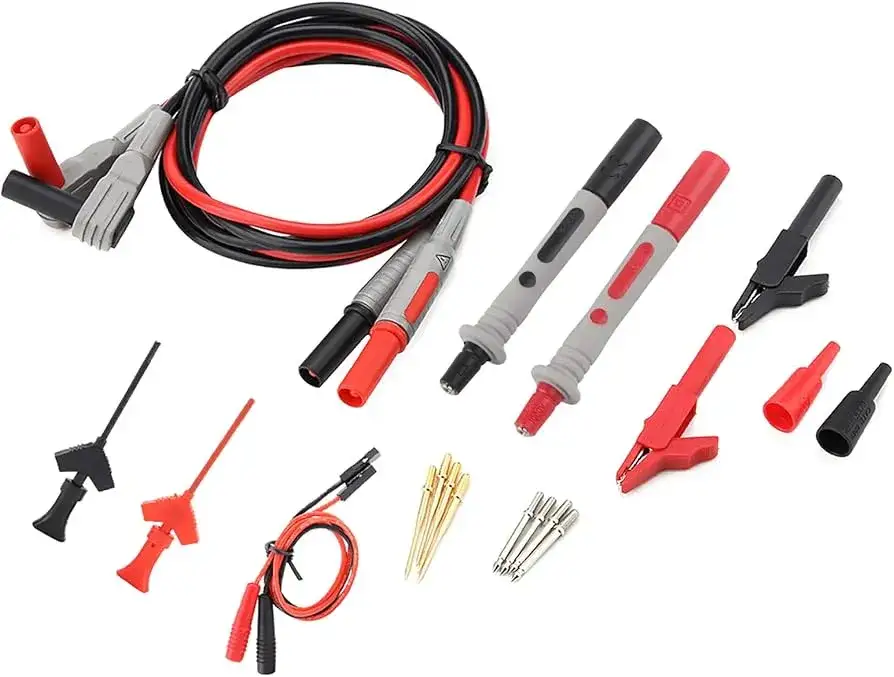

Zawsze zaczynam od wizualnej inspekcji sprzętu. Sprawdź, czy obudowa multimetru nie jest uszkodzona, a przede wszystkim, czy izolacja przewodów pomiarowych jest nienaruszona. Pęknięcia, przetarcia czy odsłonięte metalowe części sond to sygnał alarmowy taki sprzęt jest niebezpieczny i nie powinien być używany. Upewnij się, że sondy są solidnie osadzone w przewodach i nie ma luzów. Tylko sprawny i bezpieczny sprzęt gwarantuje, że pomiar przebiegnie bez niespodzianek.

Krok 2: Jak poprawnie wpiąć sondy do gniazd COM i V/Ω?

Większość multimetrów cyfrowych ma kilka gniazd. Zawsze podłączaj czarny przewód do gniazda oznaczonego jako "COM" (Common, czyli wspólny). Jest to punkt odniesienia dla wszystkich pomiarów. Czerwony przewód natomiast wpinamy do gniazda oznaczonego literą "V" (Voltage), często z dodatkowymi symbolami, takimi jak "Ω" (Ohm) czy "mA" (miliampery). Upewnij się, że przewody są wpięte pewnie i do właściwych gniazd. Pomylenie gniazd może prowadzić do błędnych odczytów lub uszkodzenia miernika, zwłaszcza jeśli przez pomyłkę włożysz czerwoną sondę do gniazda pomiaru prądu (A lub mA) i spróbujesz mierzyć napięcie.

Krok 3: Wybór właściwego trybu napięcie stałe (V DC) czy przemienne (V AC)?

Krok 4: Jak ustawić prawidłowy zakres napięcia, by nie uszkodzić miernika?

Ustawienie odpowiedniego zakresu pomiarowego to kolejny ważny element. Multimetry oferują różne zakresy, np. 200 mV, 2 V, 20 V, 200 V, 600 V, 1000 V. Zawsze, gdy nie znasz dokładnej wartości mierzonego napięcia, zacznij od najwyższego dostępnego zakresu (np. 600 V lub 1000 V). Po przyłożeniu sond, jeśli odczyt będzie zbyt niski (np. 0.01 V na zakresie 600 V), możesz stopniowo obniżać zakres, aby uzyskać dokładniejszy wynik. Pamiętaj, że ustawienie zbyt niskiego zakresu dla zbyt wysokiego napięcia może spowodować wyświetlenie błędu (często cyfra "1" lub "OL" - Overload na wyświetlaczu) i potencjalnie uszkodzić miernik. Zawsze lepiej zacząć "bezpiecznie" od góry.

Woltomierz podłączamy równolegle co to oznacza w praktyce?

Powtórzę to jeszcze raz, bo to najważniejsza zasada: woltomierz zawsze podłączamy równolegle. Ale co to tak naprawdę oznacza w praktyce? Wyobraź sobie, że chcesz zmierzyć napięcie na żarówce. Podłączenie równoległe oznacza, że sondy woltomierza przykładasz do dwóch punktów obwodu, między którymi chcesz zmierzyć różnicę potencjałów, nie przerywając przy tym przepływu prądu przez żarówkę. Woltomierz staje się niejako "dodatkową ścieżką" dla prądu, ale ze względu na jego bardzo wysoką rezystancję wewnętrzną, przez miernik płynie znikomy prąd, nie wpływając znacząco na pracę obwodu.

Wizualizacja połączenia równoległego przyłóż i zmierz

Kiedy mówię "przyłóż i zmierz", mam na myśli, że sondy woltomierza dotykają dwóch różnych punktów obwodu, które są już połączone zasilaniem i elementem. Na przykład, jeśli mierzysz baterię, przykładasz jedną sondę do bieguna dodatniego, a drugą do ujemnego. Jeśli mierzysz napięcie na rezystorze w działającym obwodzie, przykładasz jedną sondę do jednego końca rezystora, a drugą do drugiego. Nie musisz rozłączać żadnych przewodów ani przerywać obwodu. To jest właśnie istota połączenia równoległego miernik "widzi" napięcie, nie ingerując znacząco w przepływ prądu.

Dlaczego połączenie szeregowe to poważny błąd? Wyjaśnienie na prostym przykładzie

Wyobraź sobie, że masz prosty obwód z baterią i żarówką. Prąd płynie od plusa baterii, przez żarówkę, do minusa. Jeśli spróbowałbyś podłączyć woltomierz szeregowo, czyli np. rozłączyć jeden z przewodów idących do żarówki i wpiąć w to miejsce woltomierz, stałoby się coś bardzo niedobrego. Ze względu na wspomnianą już bardzo wysoką rezystancję wewnętrzną woltomierza, prąd w obwodzie praktycznie przestałby płynąć. Żarówka by nie świeciła, a na wyświetlaczu miernika zobaczyłbyś prawdopodobnie napięcie źródła zasilania (baterii), a nie napięcie na żarówce, bo to ono by się rozłożyło na woltomierzu. Co gorsza, w obwodach o wyższym prądzie, taka pomyłka mogłaby doprowadzić do uszkodzenia miernika, a nawet do przeciążenia źródła zasilania. Dlatego połączenie szeregowe woltomierza jest zawsze poważnym błędem i należy go bezwzględnie unikać.

Instrukcja krok po kroku: Pomiar napięcia w typowych sytuacjach

Teraz, gdy już znamy podstawy i zasady bezpieczeństwa, przejdźmy do praktyki. Przedstawię Ci instrukcje, jak zmierzyć napięcie w najczęściej spotykanych sytuacjach od akumulatora samochodowego po gniazdko sieciowe. Pamiętaj, aby zawsze stosować się do wcześniej omówionych zasad.

Pomiar napięcia stałego (DC) jak sprawdzić akumulator w samochodzie?

Pomiar napięcia akumulatora to jedna z najprostszych i najczęściej wykonywanych czynności. Oto jak to zrobić:

1. Przygotuj miernik: Włącz multimetr i ustaw pokrętło na tryb pomiaru napięcia stałego (V DC lub V=).
2. Wybierz zakres: Dla akumulatora samochodowego (nominalnie 12V), wybierz zakres wyższy niż 12V, np. 20V lub 200V. Ja zazwyczaj zaczynam od 20V.
3. Podłącz sondy: Wepnij czarny przewód do gniazda COM, a czerwony do gniazda V.

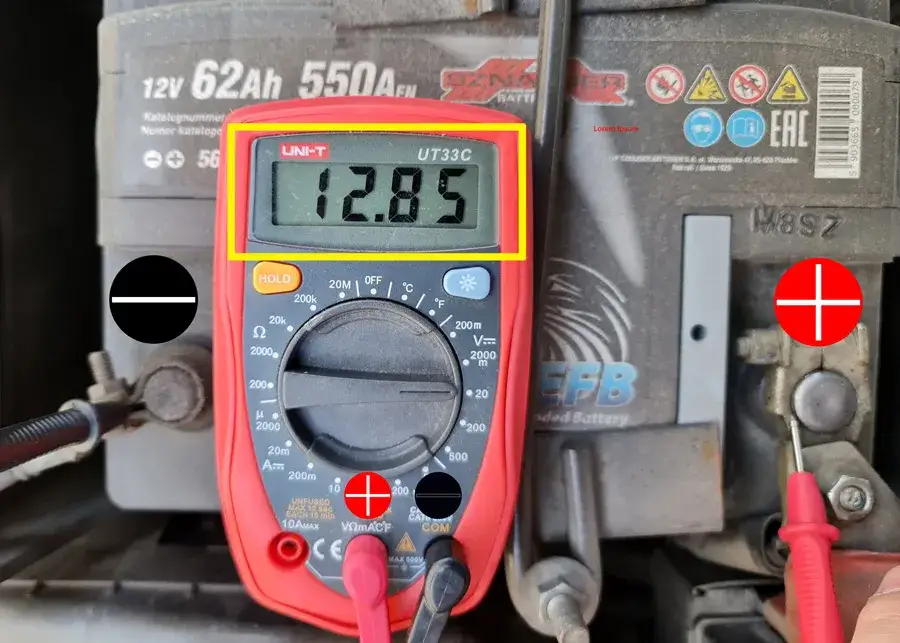

4. Przyłóż sondy do akumulatora: Ostrożnie przyłóż czerwoną sondę do dodatniego bieguna akumulatora (+) i czarną sondę do ujemnego bieguna (-). Upewnij się, że sondy mają dobry kontakt z terminalami.
5. Odczytaj wynik: Na wyświetlaczu pojawi się wartość napięcia. Dla sprawnego, naładowanego akumulatora spoczynkowego (niepodłączonego do ładowania ani rozładowania) powinno to być około 12,4-12,8V. Jeśli silnik pracuje, a alternator ładuje akumulator, napięcie powinno wynosić w przedziale 13,8-14,4V. Jeśli przez pomyłkę przyłożysz sondy odwrotnie (czerwona do minusa, czarna do plusa), na wyświetlaczu pojawi się wartość ze znakiem minusa, np. -12.5V. To nie jest błąd, a jedynie wskazanie odwrotnej polaryzacji.

Pomiar napięcia przemiennego (AC) jak bezpiecznie zmierzyć napięcie w gniazdku sieciowym?

1. Przygotuj miernik: Włącz multimetr i ustaw pokrętło na tryb pomiaru napięcia przemiennego (V AC lub V~).
2. Wybierz zakres: W Polsce standardowe napięcie w gniazdku to około 230V. Musisz wybrać zakres wyższy niż ta wartość, np. 600V. Nigdy nie używaj zakresu niższego niż spodziewane napięcie!
3. Podłącz sondy: Wepnij czarny przewód do gniazda COM, a czerwony do gniazda V.
4. Przyłóż sondy do gniazdka: Trzymając sondy wyłącznie za izolowane uchwyty, ostrożnie włóż końcówki sond do otworów gniazdka sieciowego. Pamiętaj, że w przypadku napięcia przemiennego kolejność przyłożenia sond nie ma znaczenia wynik będzie taki sam.
5. Odczytaj wynik: Na wyświetlaczu pojawi się wartość napięcia, która w Polsce powinna oscylować w granicach 230V (może być niewielka tolerancja, np. 220-240V). Po zakończeniu pomiaru, ostrożnie wyjmij sondy z gniazdka.

Diagnostyka zasilaczy i baterii szybka kontrola napięcia w domowej elektronice

Podobnie jak w przypadku akumulatora, możesz szybko sprawdzić napięcie baterii AA/AAA (powinno być ok. 1.5V) lub zasilacza (np. 5V, 9V, 12V). Zawsze ustawiaj miernik na tryb V DC i odpowiedni zakres. W przypadku zasilaczy, czerwoną sondę przyłóż do wewnętrznego styku wtyku (zazwyczaj plus), a czarną do zewnętrznego (minus), chyba że producent określił inaczej. To prosta, ale skuteczna metoda diagnozowania problemów z zasilaniem domowych urządzeń.

Zaawansowane pomiary: Napięcie w instalacji fotowoltaicznej

Instalacje fotowoltaiczne to coraz popularniejszy temat, ale pomiary w nich wymagają szczególnej uwagi ze względu na wysokie napięcia stałe, które mogą osiągać nawet 1500V DC. Tutaj zasady bezpieczeństwa są jeszcze bardziej rygorystyczne, a użycie odpowiedniego sprzętu (miernika o wysokiej klasie bezpieczeństwa CAT III lub CAT IV) jest absolutnie konieczne.

Jak bezpiecznie zmierzyć napięcie obwodu otwartego (Voc) panelu słonecznego?

Pomiar napięcia obwodu otwartego (Voc) panelu słonecznego to kluczowy element diagnostyki. Oto jak to zrobić bezpiecznie:

• Odłącz panel: Przed pomiarem upewnij się, że panel jest odłączony od reszty instalacji (inwertera, innych paneli). Mierz zawsze pojedynczy panel lub string, który nie jest podłączony do obciążenia.
• Użyj odpowiedniego miernika: Twój multimetr musi być przystosowany do pomiaru wysokich napięć DC (np. do 1000V lub 1500V) i posiadać odpowiednią kategorię bezpieczeństwa (CAT III/IV).
• Wybierz tryb i zakres: Ustaw miernik na V DC i najwyższy dostępny zakres (np. 1000V DC).
• Przyłóż sondy: Czerwoną sondę przyłóż do złącza dodatniego (+) panelu (lub stringu), a czarną do złącza ujemnego (-). Pamiętaj, że nawet pojedynczy panel może generować napięcie rzędu 30-50V, a stringi to setki woltów.
• Środki ochrony osobistej: Zawsze używaj rękawic izolacyjnych, okularów ochronnych i odpowiedniego obuwia.

Kontrola napięcia po stronie DC klucz do diagnostyki stringów

W instalacjach PV często mierzymy napięcie na końcówkach stringów (szeregowo połączonych paneli) przed podłączeniem ich do inwertera. Pozwala to na weryfikację, czy wszystkie panele w stringu działają prawidłowo i czy nie ma przerw w obwodzie. Napięcie każdego stringu powinno być zbliżone do sumy napięć Voc pojedynczych paneli. Wszelkie znaczące odchylenia mogą wskazywać na problem, np. uszkodzony panel lub zwarcie doziemne. Pomiar napięcia każdego bieguna stringu względem uziemienia (PE) jest również kluczowy do wykrywania zwarć doziemnych, które są poważnym zagrożeniem.

Na co zwrócić uwagę przy pomiarach wysokich napięć stałych w PV?

• Klasa bezpieczeństwa miernika: Używaj tylko mierników o odpowiedniej kategorii bezpieczeństwa (CAT III 1000V lub CAT IV 600V/1000V) i zakresie napięcia dostosowanym do instalacji PV.
• Izolowane narzędzia i sondy: Upewnij się, że sondy są w idealnym stanie, a ich izolacja jest nienaruszona. Używaj narzędzi z podwójną izolacją.
• Środki ochrony osobistej (PPE): Zawsze zakładaj rękawice izolacyjne, okulary ochronne i odzież ochronną.
• Warunki pogodowe: Unikaj pomiarów w deszczu, wilgoci lub podczas burzy.
• Odłączanie obwodów: Zawsze, gdy to możliwe, odłączaj obwody od zasilania przed przystąpieniem do pomiarów, zwłaszcza jeśli wymaga to manipulacji przewodami.
• Dwóch techników: Przy pracy z wysokimi napięciami w instalacjach PV, zawsze rekomenduję pracę w parach.

Najczęstsze problemy i błędy podczas pomiaru napięcia

Nawet doświadczonym zdarzają się pomyłki, a początkujący często napotykają na problemy. Wiedza o tym, co oznaczają nietypowe odczyty, może zaoszczędzić Ci frustracji i pomóc w szybkiej diagnozie. Przyjrzyjmy się najczęstszym scenariuszom.

Co oznacza wynik "0V" lub niestabilne wskazania na wyświetlaczu?

Jeśli na wyświetlaczu multimetru widzisz "0V", może to mieć kilka przyczyn. Po pierwsze, brak zasilania w mierzonym obwodzie sprawdź, czy obwód jest włączony, czy bateria nie jest rozładowana, czy bezpiecznik nie jest spalony. Po drugie, może to być przerwany obwód jeśli mierzysz napięcie na elemencie, a obwód jest otwarty, napięcie na nim spadnie do zera. Po trzecie, nieprawidłowe połączenie sond upewnij się, że sondy mają dobry kontakt z mierzonymi punktami i są wpięte do właściwych gniazd w mierniku. Niestabilne wskazania natomiast często świadczą o słabym kontakcie sond z mierzonymi punktami lub o fluktuującym źródle napięcia. Spróbuj docisnąć sondy lub oczyścić styki.

Na ekranie pojawił się znak minusa czy to powód do niepokoju?

Nie, znak minusa (-) na wyświetlaczu cyfrowego multimetru podczas pomiaru napięcia stałego (DC) zazwyczaj nie jest powodem do niepokoju. Oznacza on jedynie, że sondy zostały przyłożone w odwrotnej polaryzacji. Innymi słowy, czerwona sonda została przyłożona do bieguna ujemnego, a czarna do dodatniego. Miernik po prostu informuje Cię, że potencjał w miejscu, do którego przyłożyłeś czerwoną sondę, jest niższy niż w miejscu, do którego przyłożyłeś czarną. Aby uzyskać dodatni odczyt, wystarczy zamienić sondy miejscami. W przypadku pomiaru napięcia przemiennego (AC) znak minusa nie powinien się pojawiać, ponieważ napięcie AC zmienia swoją polaryzację cyklicznie.

Przekroczenie zakresu pomiarowego co sygnalizuje miernik i co robić dalej?

Jeśli na wyświetlaczu multimetru pojawi się cyfra "1" (zazwyczaj po lewej stronie wyświetlacza) lub napis "OL" (Overload), oznacza to, że mierzone napięcie przekracza wybrany zakres pomiarowy. Na przykład, jeśli próbujesz zmierzyć 230V w gniazdku na zakresie 20V, miernik zasygnalizuje przeciążenie. W takiej sytuacji należy natychmiast odłączyć sondy od obwodu i przełączyć miernik na wyższy zakres (np. z 20V na 200V lub 600V). Ignorowanie tego sygnału i kontynuowanie pomiaru na zbyt niskim zakresie może prowadzić do uszkodzenia wewnętrznych obwodów miernika.

Przeczytaj również: Kondensator multimetrem: Jak sprawdzić i zinterpretować wyniki?

Co zrobić, gdy przez pomyłkę podłączysz woltomierz szeregowo?

Jeśli przez pomyłkę podłączyłeś woltomierz szeregowo do obwodu, najważniejsze jest, aby natychmiast odłączyć zasilanie. Następnie, spokojnie skoryguj połączenie, wpinając woltomierz równolegle do elementu, na którym chcesz zmierzyć napięcie. Prawdopodobne skutki takiej pomyłki to: brak działania obwodu (np. żarówka nie świeci), bardzo niski lub zerowy odczyt na mierniku (ponieważ prąd nie płynie), a w niektórych przypadkach, jeśli obwód był niskorezystancyjny, mogło dojść do uszkodzenia wewnętrznego bezpiecznika w mierniku lub nawet samego miernika. Zawsze sprawdzaj połączenie przed włączeniem zasilania, aby uniknąć takich sytuacji.
