W świecie elektroniki, gdzie każdy komponent odgrywa kluczową rolę, kondensatory często bywają niedoceniane, a ich awaria potrafi sparaliżować działanie całego urządzenia. Ten artykuł to praktyczny, szczegółowy poradnik, który krok po kroku przeprowadzi Cię przez proces samodzielnej diagnostyki kondensatorów za pomocą multimetru. Nauczysz się, jak bezpiecznie i skutecznie sprawdzić ich stan techniczny, co pozwoli Ci zaoszczędzić czas i pieniądze na naprawach.
Jak sprawdzić kondensator multimetrem kluczowe metody i interpretacja wyników
- Zawsze rozładuj kondensator przed pomiarem, aby uniknąć porażenia i uszkodzenia sprzętu.
- Wizualne oględziny (spuchnięcie, wyciek) często wskazują na uszkodzenie przed pomiarem.
- Dwa główne testy multimetrem to pomiar rezystancji (dla wszystkich mierników) i pomiar pojemności (dla zaawansowanych).
- W teście rezystancji sprawny kondensator wykazuje rosnący opór; zwarcie to niski opór, przerwa to nieskończony.
- W pomiarze pojemności kondensator jest sprawny, jeśli jego wartość mieści się w tolerancji nominalnej (zazwyczaj ±20%).
- Standardowy multimetr nie mierzy ESR, co jest ograniczeniem w diagnostyce niektórych usterek.
Dlaczego diagnostyka kondensatorów jest tak ważna?
Prawidłowa diagnostyka kondensatorów jest absolutnie kluczowa dla niezawodnego działania wszelkich urządzeń elektronicznych. Kondensatory, jako elementy magazynujące energię elektryczną i filtrujące napięcie, wpływają na stabilność zasilania, taktowanie układów oraz ogólną wydajność. Ich uszkodzenie może prowadzić do szeregu problemów, od niestabilnej pracy urządzenia, przez jego całkowite unieruchomienie, aż po uszkodzenie innych, droższych komponentów. Z mojego doświadczenia wiem, że często to właśnie kondensatory są cichymi sprawcami wielu awarii, dlatego ich umiejętna weryfikacja to podstawa.

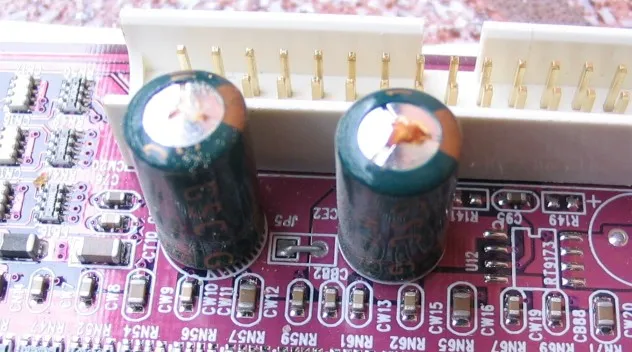

Zanim jednak sięgniesz po multimetr, zawsze warto przeprowadzić szybkie oględziny wizualne. Czasami uszkodzenie kondensatora jest na tyle oczywiste, że pomiar staje się zbędny. Oto na co należy zwrócić uwagę:
- Spuchnięta lub wybrzuszona górna część obudowy: To jeden z najbardziej klasycznych objawów, świadczący o wzroście ciśnienia wewnątrz kondensatora.
- Wyciek elektrolitu: Zazwyczaj widoczny jako brązowa, lepka substancja na górze lub u podstawy kondensatora.
- Pęknięcia na obudowie: Mogą wskazywać na przegrzanie lub mechaniczne uszkodzenie.
- Ślady przegrzania: Zmieniony kolor obudowy, przypalenia wokół kondensatora na płytce PCB.
Bezpieczeństwo przede wszystkim: Rozładowanie kondensatora
Dlaczego rozładowanie jest kluczowe?
Zanim w ogóle pomyślisz o dotknięciu kondensatora sondami multimetru, musisz bezwzględnie pamiętać o bezpieczeństwie. Kondensatory, zwłaszcza te o dużej pojemności, stosowane w zasilaczach impulsowych, sprzęcie AGD czy systemach audio, potrafią magazynować znaczny ładunek elektryczny nawet po odłączeniu urządzenia od zasilania. Kontakt z naładowanym kondensatorem może skutkować bolesnym porażeniem prądem, a w skrajnych przypadkach nawet zagrożeniem życia. Ponadto, podłączenie multimetru do naładowanego kondensatora może trwale uszkodzić miernik. Zawsze traktuj kondensator jako potencjalne zagrożenie, dopóki nie upewnisz się, że jest rozładowany.
Jak bezpiecznie rozładować kondensator?
Bezpieczne rozładowanie kondensatora to podstawa. Nigdy nie zwieraj jego końcówek bezpośrednio śrubokrętem, gdyż może to spowodować iskrzenie i uszkodzenie kondensatora. Prawidłowa metoda polega na użyciu rezystora o odpowiedniej mocy i wartości. Podłącz rezystor (np. 1kΩ do 10kΩ o mocy minimum 5W dla większych kondensatorów) równolegle do wyprowadzeń kondensatora. Rezystor bezpiecznie rozproszy zgromadzoną energię w postaci ciepła. Odczekaj kilka sekund do minuty, w zależności od pojemności kondensatora. Po tym czasie możesz sprawdzić napięcie na kondensatorze multimetrem ustawionym na pomiar napięcia stałego (DCV), aby upewnić się, że spadło ono do bezpiecznego poziomu (bliskiego 0V).
Przygotowanie multimetru do pomiaru
Gdy kondensator jest już bezpiecznie rozładowany, a Ty upewniłeś się, że nie ma widocznych uszkodzeń, możemy przejść do przygotowania narzędzia multimetru. Prawidłowe ustawienie miernika to podstawa do uzyskania wiarygodnych wyników.Wybór trybu i zakresu pomiarowego
Multimetry oferują różne funkcje, które możemy wykorzystać do testowania kondensatorów. Najczęściej będziemy korzystać z dwóch głównych trybów:
- Pomiar rezystancji (Ω): Ta funkcja jest dostępna w praktycznie każdym multimetrze. Pozwala na obserwację, jak kondensator ładuje się prądem z multimetru. Wybierz najwyższy zakres rezystancji (np. 200kΩ, 2MΩ lub 20MΩ), aby móc zaobserwować pełny cykl ładowania.

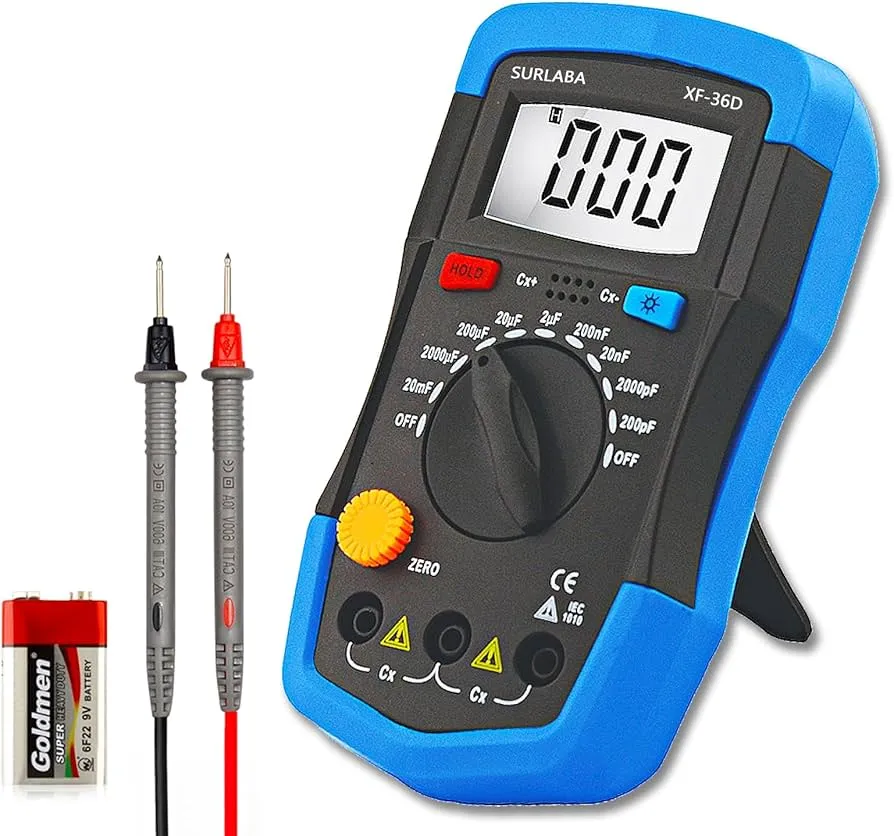

- Pomiar pojemności (F/µF/nF): Bardziej zaawansowane multimetry posiadają dedykowaną funkcję pomiaru pojemności, często oznaczoną symbolem kondensatora (-||-) lub literami F, µF, nF. Jest to najbardziej precyzyjna metoda, jeśli Twój multimetr ją oferuje. Wybierz odpowiedni zakres, zbliżony do nominalnej wartości mierzonego kondensatora.
Polaryzacja kondensatorów klucz do poprawnego pomiaru
Ważnym aspektem, o którym należy pamiętać, jest polaryzacja kondensatorów. Kondensatory elektrolityczne i tantalowe są elementami spolaryzowanymi, co oznacza, że mają wyraźnie oznaczone wyprowadzenie dodatnie (+) i ujemne (-). Zazwyczaj minus jest oznaczony paskiem na obudowie lub krótszym wyprowadzeniem. Niezwykle ważne jest, aby podczas pomiaru podłączyć czerwoną sondę multimetru do plusa, a czarną do minusa kondensatora. Odwrotne podłączenie, zwłaszcza w przypadku pomiaru pojemności, może prowadzić do uszkodzenia kondensatora lub zafałszowania wyników. Kondensatory ceramiczne czy foliowe są niespolaryzowane, więc w ich przypadku kolejność podłączenia sond nie ma znaczenia.
Metoda 1: Test rezystancji (uniwersalna dla większości multimetrów)
Zasada działania i podłączenie
Test rezystancji to uniwersalna metoda, którą możesz wykonać niemal każdym multimetrem. Polega ona na wykorzystaniu niewielkiego prądu, który multimetr wysyła w trybie pomiaru rezystancji, do naładowania kondensatora. Obserwujemy, jak zmienia się wskazanie rezystancji na wyświetlaczu. Aby wykonać test, podłącz czerwoną sondę multimetru do dodatniego wyprowadzenia kondensatora (jeśli jest spolaryzowany), a czarną sondę do ujemnego. Ustaw multimetr na najwyższy dostępny zakres pomiaru rezystancji (np. 2MΩ lub 20MΩ). W przypadku sprawnego kondensatora, na wyświetlaczu powinieneś zaobserwować, jak wartość rezystancji początkowo jest niska (bliska zeru), a następnie stopniowo rośnie, aż do osiągnięcia wartości nieskończonej (często oznaczanej jako "OL" Over Limit lub "1."). Ten wzrost wartości świadczy o tym, że kondensator ładuje się prądem z multimetru.Interpretacja wyników testu rezystancji
Obserwacja zachowania multimetru podczas testu rezystancji pozwala na wstępną diagnozę. Oto jak interpretować poszczególne scenariusze:
- Wzrost wartości oporu od zera do nieskończoności (OL): To oznacza, że kondensator jest sprawny. Początkowo niski opór wynika z rozładowanego kondensatora, który zaczyna pobierać prąd z multimetru. W miarę ładowania się kondensatora, jego opór dla prądu stałego rośnie, aż do momentu, gdy jest w pełni naładowany i przestaje przewodzić prąd, co miernik interpretuje jako nieskończony opór.
- Natychmiastowe pokazanie bardzo niskiej rezystancji (bliskiej 0 Ω) i często ciągły sygnał dźwiękowy: To jednoznaczny sygnał, że kondensator ma zwarcie. Oznacza to, że jego wewnętrzne dielektryki uległy uszkodzeniu, a prąd przepływa przez niego bez oporu. Taki kondensator jest uszkodzony i wymaga wymiany.
- Natychmiastowe pokazanie nieskończonej rezystancji (OL, "over limit"): Jeśli multimetr od razu wskazuje nieskończony opór, oznacza to, że w kondensatorze występuje przerwa. Najczęściej jest to wynik uszkodzenia wewnętrznego połączenia lub wyschnięcia elektrolitu, co uniemożliwia przepływ prądu i ładowanie się kondensatora. Taki kondensator również jest uszkodzony i nie nadaje się do użytku.
Metoda 2: Pomiar pojemności (dla multimetrów z funkcją pomiaru F/µF/nF)
Jak wykonać pomiar pojemności?
Jeśli Twój multimetr posiada dedykowaną funkcję pomiaru pojemności (oznaczoną jako F, µF, nF lub symbolem kondensatora -||-), możesz wykonać znacznie precyzyjniejszy test. Ta metoda pozwala na bezpośrednie zmierzenie faktycznej pojemności kondensatora, co jest znacznie bardziej miarodajne niż test rezystancji. Aby wykonać pomiar, upewnij się, że kondensator jest całkowicie rozładowany. Następnie podłącz jego wyprowadzenia do odpowiednich gniazd w multimetrze (zazwyczaj są to gniazda "COM" i specjalne gniazdo do pomiaru pojemności, lub po prostu sondy do standardowych gniazd). Wybierz odpowiedni zakres pomiarowy, zbliżony do wartości nominalnej kondensatora. Po kilku sekundach multimetr powinien wyświetlić zmierzoną wartość pojemności.
Porównanie z wartością nominalną i tolerancja
Kiedy już uzyskasz zmierzoną wartość pojemności, kluczowe jest porównanie jej z wartością nominalną podaną na obudowie kondensatora. Należy pamiętać, że każdy kondensator ma pewną tolerancję, czyli dopuszczalne odchylenie od wartości nominalnej. Dla kondensatorów elektrolitycznych tolerancja ta wynosi zazwyczaj ±20%. Oznacza to, że kondensator o pojemności 100µF jest sprawny, jeśli jego zmierzona wartość mieści się w zakresie od 80µF do 120µF. Aby obliczyć zakres tolerancji, pomnóż wartość nominalną przez 0.20 (dla 20%) i dodaj/odejmij wynik od wartości nominalnej. Jeśli zmierzona pojemność mieści się w tym zakresie, kondensator jest najprawdopodobniej sprawny.
Co oznacza znacząco niższa pojemność?
Jeśli zmierzona wartość pojemności jest znacząco niższa niż wartość nominalna (poza zakresem tolerancji), jest to silny sygnał, że kondensator jest uszkodzony. Taka utrata pojemności jest bardzo częstą usterką, zwłaszcza w kondensatorach elektrolitycznych, które z czasem wysychają. Kondensator o znacznie obniżonej pojemności nie będzie prawidłowo spełniał swojej funkcji w obwodzie, co może prowadzić do niestabilnej pracy urządzenia, zakłóceń lub całkowitej awarii. W takim przypadku kondensator należy bezwzględnie wymienić na nowy o tych samych parametrach.
Częste błędy i ograniczenia multimetru
Pomiar kondensatora w układzie dlaczego to błąd?

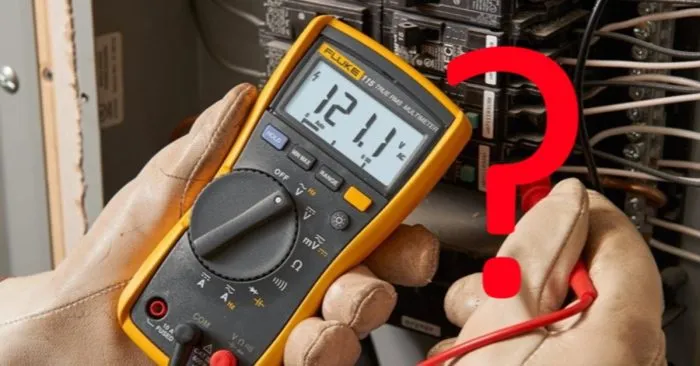

Jednym z najczęstszych błędów popełnianych przez początkujących elektroników jest próba pomiaru kondensatora, gdy ten nadal znajduje się w układzie elektronicznym (na płytce PCB). Jest to błąd, który niemal zawsze prowadzi do fałszywych wyników i błędnej diagnozy. Inne komponenty w układzie, takie jak rezystory, diody czy tranzystory, tworzą równoległe ścieżki dla prądu pomiarowego multimetru. W efekcie miernik nie mierzy wyłącznie kondensatora, ale cały fragment obwodu, co zafałszowuje odczyt. Aby uzyskać wiarygodne wyniki, kondensator musi być wylutowany z płytki drukowanej przed przystąpieniem do pomiarów.
Przeczytaj również: Jak podłączyć amperomierz? Bezpieczny poradnik krok po kroku
Ograniczenia standardowego multimetru brak pomiaru ESR
Mimo że multimetr jest wszechstronnym narzędziem, ma swoje ograniczenia w diagnostyce kondensatorów. Standardowy multimetr, nawet ten z funkcją pomiaru pojemności, nie jest w stanie zmierzyć parametru ESR (Equivalent Series Resistance), czyli zastępczej rezystancji szeregowej. ESR to wewnętrzna rezystancja kondensatora, która rośnie wraz z jego zużyciem. Wysoki ESR jest częstą przyczyną problemów w układach impulsowych (np. zasilaczach), nawet jeśli pojemność kondensatora wydaje się być w normie. Do pomiaru ESR potrzebne są specjalistyczne mierniki ESR, które są znacznie skuteczniejsze w wykrywaniu "zmęczonych" kondensatorów, zwłaszcza tych, które wizualnie wyglądają na sprawne. Warto o tym pamiętać, gdy mimo dobrych wyników pomiaru pojemności, urządzenie nadal działa niestabilnie.
