Podłącz panele PV do falownika: Bezpieczny przewodnik krok po kroku

Ten artykuł stanowi szczegółowy przewodnik krok po kroku, wyjaśniający, jak prawidłowo i bezpiecznie połączyć panele fotowoltaiczne z falownikiem. Dowiesz się, jak wybrać odpowiednie metody łączenia, zarobić przewody i złącza MC4, a także zabezpieczyć całą instalację, co jest kluczowe dla jej wydajności i trwałości.

Zanim przystąpisz do fizycznego montażu i podłączania paneli fotowoltaicznych, kluczowe jest strategiczne zaplanowanie całej instalacji. Odpowiednie przygotowanie i podjęcie kluczowych decyzji na tym etapie to fundament, który zapewni nie tylko bezpieczeństwo, ale i optymalną wydajność Twojego systemu przez lata.

Jak poprawnie dobrać falownik do paneli? Zasada przewymiarowania w praktyce

W polskich warunkach klimatycznych, gdzie nasłonecznienie bywa zmienne, a panele rzadko osiągają swoją moc nominalną (mierzoną w warunkach STC Standard Test Conditions), zaleca się przewymiarowanie mocy paneli fotowoltaicznych w stosunku do mocy falownika o około 5-20%. Dlaczego to takie korzystne? Falowniki osiągają najwyższą sprawność, gdy pracują przy obciążeniu bliskim maksymalnemu. Dzięki przewymiarowaniu paneli, falownik będzie dłużej pracował w optymalnym zakresie w ciągu dnia, nawet przy częściowym zachmurzeniu czy niższym nasłonecznieniu. To z kolei przekłada się na większy roczny uzysk energii, co jest bezpośrednią korzyścią dla Twojego portfela i efektywności całej inwestycji.

Szeregowo, równolegle czy mieszanie? Który sposób łączenia paneli jest dla Ciebie najlepszy?

Wybór metody łączenia paneli fotowoltaicznych ma fundamentalne znaczenie dla wydajności i odporności całej instalacji, zwłaszcza na częściowe zacienienie. Istnieją trzy główne sposoby:

• Łączenie szeregowe: W tej metodzie panele łączone są "plus do minusa", co powoduje sumowanie napięć poszczególnych paneli, przy jednoczesnym utrzymaniu stałego natężenia prądu. Jest to najczęściej stosowane rozwiązanie w przypadku falowników stringowych i pozwala na użycie cieńszych przewodów. Główną wadą jest jednak wrażliwość na zacienienie jeśli choć jeden panel w łańcuchu (stringu) zostanie zacieniony, jego obniżona wydajność wpłynie negatywnie na pracę wszystkich pozostałych paneli w tym stringu.
• Łączenie równoległe: Tutaj panele łączy się "plus do plusa" i "minus do minusa". Powoduje to sumowanie natężenia prądu, przy utrzymaniu stałego napięcia. Ta metoda jest znacznie bardziej odporna na zacienienie, ponieważ zacienienie jednego panelu nie wpływa znacząco na pracę pozostałych. Wymaga jednak zastosowania grubszych kabli ze względu na wyższe natężenie prądu oraz dodatkowych zabezpieczeń (np. diod blokujących).
• Łączenie mieszane (szeregowo-równoległe): Jak sama nazwa wskazuje, jest to kombinacja obu powyższych metod. Stosuje się ją głównie w większych instalacjach, gdzie konieczne jest połączenie zalet obu rozwiązań uzyskania odpowiedniego napięcia i natężenia, przy jednoczesnym zwiększeniu odporności na zacienienie.

Wybór optymalnej metody zależy od wielu czynników, takich jak typ falownika, warunki nasłonecznienia, potencjalne zacienienia oraz wielkość instalacji. Zawsze warto skonsultować to z doświadczonym instalatorem.

Niezbędne narzędzia i komponenty: Twoja checklista przed rozpoczęciem pracy

Przygotowanie odpowiednich narzędzi i komponentów to podstawa bezpiecznej i efektywnej pracy. Oto lista, którą powinieneś mieć pod ręką:

• Narzędzia:
  • Profesjonalna zaciskarka do złącz MC4: Absolutnie niezbędna do prawidłowego i trwałego zarobienia konektorów.
  • Klucze do złącz MC4: Ułatwiają montaż i demontaż złącz, zapewniając ich szczelne dokręcenie.
  • Miernik uniwersalny (multimetr): Do pomiaru napięcia i natężenia prądu, a także ciągłości obwodów.
  • Ściągacz izolacji: Precyzyjny ściągacz do kabli solarnych, aby uniknąć uszkodzenia żył.
  • Nóż monterski, wkrętaki, szczypce.
  • Sprzęt BHP (rękawice, okulary ochronne).
• Komponenty:
  • Specjalistyczne kable solarne: Po stronie DC używaj wyłącznie jednożyłowych kabli solarnych (np. H1Z2Z2-K) o wysokiej odporności na promieniowanie UV i warunki atmosferyczne, zgodnych z normą PN-EN 50618. Ich przekrój (najczęściej 4 mm² lub 6 mm²) dobierz do mocy instalacji i długości trasy, aby zminimalizować spadki napięcia.
  • Złącza MC4: To standardowe konektory w fotowoltaice. Kluczowe jest używanie złącz tego samego producenta! Mieszanie "kompatybilnych" zamienników jest najczęstszą przyczyną wzrostu rezystancji, przegrzewania się, a nawet pożarów.
  • Ograniczniki przepięć (SPD): Typu 1 lub 2, zarówno po stronie DC, jak i AC. Chronią falownik i całą instalację przed wyładowaniami atmosferycznymi i przepięciami z sieci.
  • Elementy uziemiające: Przewody uziemiające, szyny wyrównawcze, złączki uziemiające do konstrukcji i paneli.
  • Puszki przyłączeniowe, dławiki kablowe, opaski kablowe.

Pamiętaj, że jakość komponentów ma bezpośredni wpływ na bezpieczeństwo i długowieczność Twojej instalacji. Nie oszczędzaj na nich!

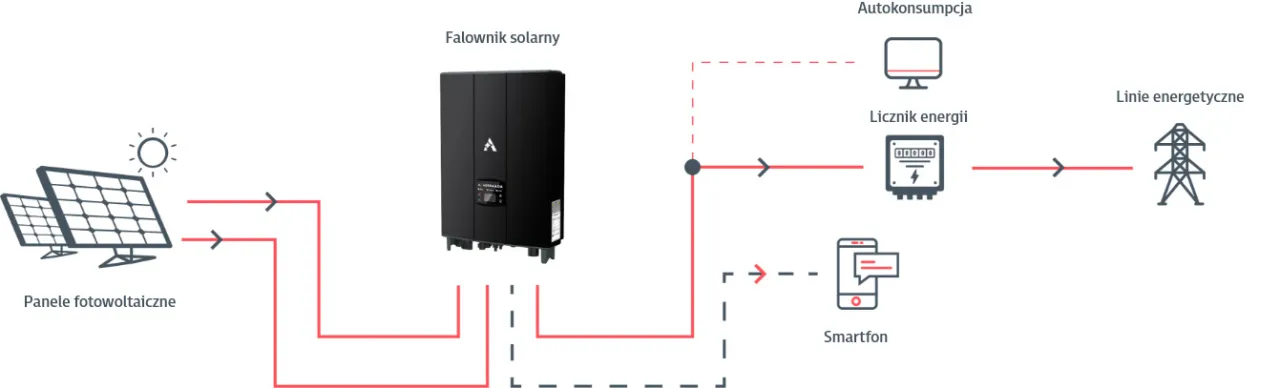

Przechodzimy teraz do serca instalacji fizycznego łączenia paneli i podłączania ich do falownika. To etap, który wymaga precyzji, uwagi na szczegóły i bezwzględnego przestrzegania zasad bezpieczeństwa. Pokażę Ci, jak to zrobić krok po kroku po stronie DC.

Krok 1: Tworzenie łańcuchów (stringów) jak fizycznie połączyć panele?

Połączenie paneli fotowoltaicznych w łańcuchy, czyli stringi, to pierwszy, fundamentalny krok. Każdy panel posiada wbudowane złącza MC4 jedno męskie (+) i jedno żeńskie (-). Twoim zadaniem jest połączenie ich zgodnie z wybraną wcześniej metodą (szeregowo, równolegle lub mieszanie). W przypadku łączenia szeregowego, co jest najczęściej spotykane, połączysz wyjście plus (+) jednego panelu z wejściem minus (-) kolejnego. Niezwykle ważne jest zachowanie prawidłowej polaryzacji zawsze łącz plus z plusem i minus z minusem, gdy łączysz stringi równolegle, lub plus z minusem, gdy łączysz szeregowo. Błąd w polaryzacji może uszkodzić falownik!

Krok 2: Zarabianie konektorów MC4 jak profesjonalista, by uniknąć ryzyka pożaru

Prawidłowe zarobienie konektorów MC4 na kablach solarnych to jeden z najbardziej krytycznych etapów instalacji. Błędy w tym miejscu są niestety częstą przyczyną awarii, przegrzewania się, a nawet pożarów. Oto jak to zrobić profesjonalnie:

1. Przygotowanie kabla: Za pomocą specjalistycznego ściągacza izolacji usuń około 6-8 mm izolacji z końca kabla solarnego, tak aby odsłonięta była miedziana żyła. Upewnij się, że nie uszkodziłeś pojedynczych drucików.
2. Montaż pinu: Na odsłoniętą żyłę nałóż metalowy pin (męski lub żeński, w zależności od typu złącza).
3. Zaciskanie: Użyj profesjonalnej zaciskarki do MC4. Umieść pin z kablem w odpowiednim miejscu zaciskarki i zaciśnij go mocno. Prawidłowo zaciśnięty pin powinien być stabilny i nie dać się łatwo wyciągnąć. To kluczowy moment, który decyduje o niskiej rezystancji połączenia.
4. Montaż w obudowie: Wsuń zaciśnięty pin do plastikowej obudowy złącza MC4 (męskiego lub żeńskiego). Powinieneś usłyszeć charakterystyczne kliknięcie, które oznacza, że pin jest prawidłowo zablokowany.
5. Dokręcanie nakrętki: Na koniec dokręć nakrętkę uszczelniającą na obudowie złącza, używając klucza do MC4. Zapewni to szczelność połączenia i ochronę przed wilgocią.

Pamiętaj, aby zawsze używać złącz MC4 od tego samego producenta. Różnice w tolerancjach wymiarowych między produktami różnych firm mogą prowadzić do wzrostu rezystancji styku, przegrzewania się, a w skrajnych przypadkach do pożaru. To nie jest miejsce na kompromisy!

Krok 3: Wybór i prowadzenie kabli solarnych jaki przekrój i typ przewodu zastosować?

Wybór odpowiednich kabli solarnych po stronie DC jest równie ważny, co ich prawidłowe zarobienie. Stosuje się specjalistyczne, jednożyłowe kable, takie jak H1Z2Z2-K, które charakteryzują się wysoką odpornością na promieniowanie UV, ozon, ekstremalne temperatury i warunki atmosferyczne, a także są zgodne z normą PN-EN 50618. Najczęściej spotykane przekroje to 4 mm² lub 6 mm². Dobór przekroju kabla zależy od mocy instalacji i długości trasy. Moim celem jest zawsze minimalizacja spadku napięcia, który nie powinien przekraczać 1-1,5%, aby uniknąć niepotrzebnych strat mocy. Dłuższe trasy lub wyższe prądy wymagają większego przekroju. Kable należy prowadzić w sposób uporządkowany, w korytkach kablowych lub rurach osłonowych, z dala od ostrych krawędzi i potencjalnych uszkodzeń mechanicznych.

Krok 4: Wejścia DC w falowniku jak prawidłowo wpiąć przygotowane łańcuchy?

Ostatnim etapem podłączania strony DC jest wpięcie przygotowanych łańcuchów (stringów) do wejść DC w falowniku. Każdy falownik posiada oznaczone wejścia plus (+) i minus (-). Bezwzględnie przestrzegaj prawidłowej polaryzacji! Błędne podłączenie może doprowadzić do poważnego uszkodzenia falownika. Nowoczesne falowniki często wyposażone są w kilka wejść MPPT (Maximum Power Point Tracking). Jest to niezwykle przydatna funkcja, która pozwala na podłączenie niezależnych stringów, na przykład z różnych połaci dachu (np. wschód-zachód) lub o różnym zacienieniu. Dzięki temu każdy string jest optymalizowany niezależnie, co maksymalizuje ogólny uzysk energii z całej instalacji. Upewnij się, że wykorzystujesz te możliwości zgodnie z projektem instalacji.

Bezpieczeństwo elektryczne to absolutny priorytet w każdej instalacji fotowoltaicznej. Prawidłowe uziemienie i skuteczna ochrona przeciwprzepięciowa to nie tylko kwestia zgodności z normami, ale przede wszystkim gwarancja bezpieczeństwa użytkowników i długotrwałej, bezawaryjnej pracy Twojej inwestycji.

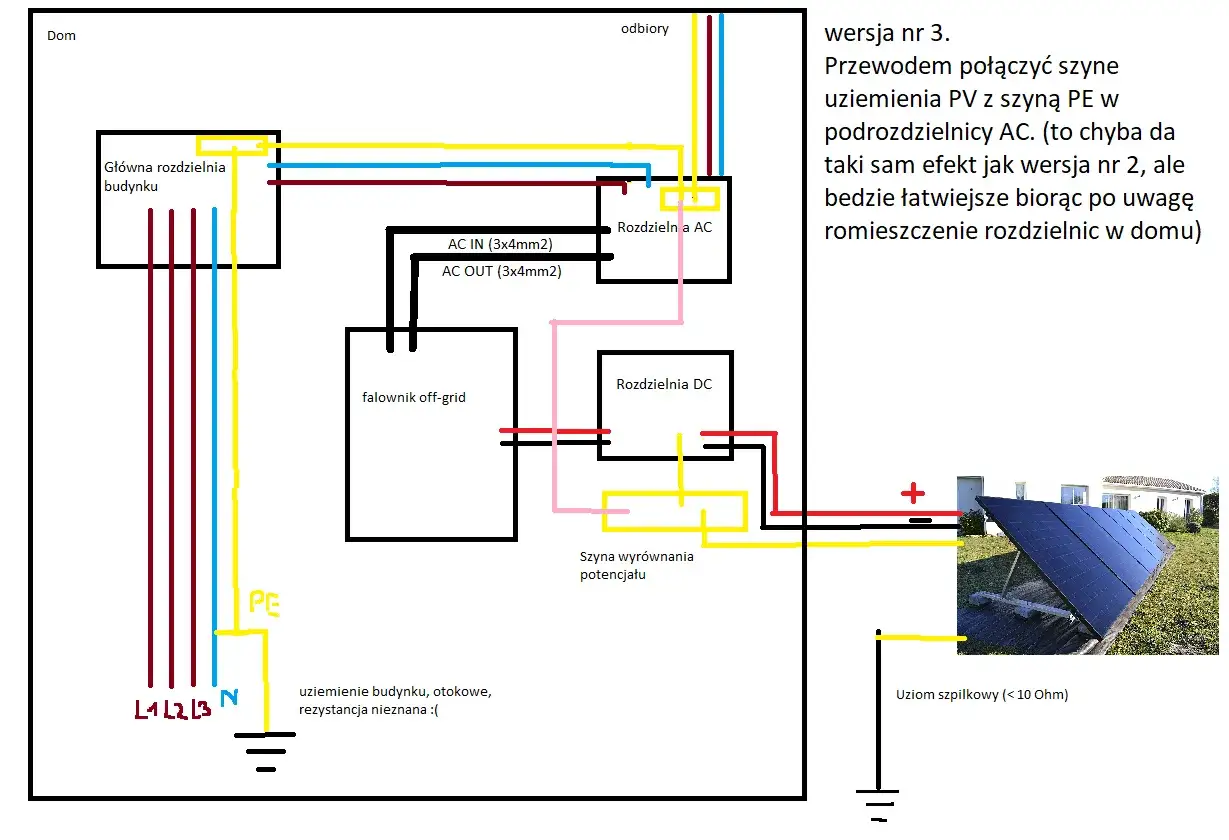

Dlaczego prawidłowe uziemienie instalacji PV jest obowiązkowe w Polsce?

Uziemienie instalacji fotowoltaicznej w Polsce to nie opcja, lecz wymóg prawny, regulowany przez szereg norm, m.in. PN-HD 60364 (Instalacje elektryczne niskiego napięcia) oraz PN-EN 62305 (Ochrona odgromowa). Prawidłowo wykonane uziemienie eliminuje szereg poważnych zagrożeń. Przede wszystkim chroni przed porażeniem prądem w przypadku uszkodzenia izolacji lub wyładowania atmosferycznego. Po drugie, zabezpiecza sprzęt, w tym drogi falownik i panele, przed skutkami przepięć. Uziemienie stanowi drogę dla prądów zwarciowych i przepięciowych, odprowadzając je bezpiecznie do ziemi, co zapobiega ich rozprzestrzenianiu się w instalacji i uszkodzeniom.

Co i jak uziemić? Praktyczny poradnik dla paneli, konstrukcji i falownika

Aby uziemienie było skuteczne, należy uziemić wszystkie metalowe elementy instalacji, które w normalnych warunkach nie są pod napięciem, ale w przypadku awarii mogą się znaleźć. Oto kluczowe elementy:

• Metalowa konstrukcja wsporcza: Cała konstrukcja, na której montowane są panele, musi być uziemiona. Zazwyczaj odbywa się to poprzez połączenie jej z główną szyną wyrównawczą lub bezpośrednio z uziomem.
• Ramy paneli fotowoltaicznych: Każdy panel ma metalową ramę, która również musi być połączona z systemem uziemienia. Często stosuje się specjalne złączki uziemiające, które zapewniają ciągłość połączenia między ramami paneli a konstrukcją wsporczą.
• Obudowa falownika: Metalowa obudowa falownika musi być podłączona do uziemienia. Zazwyczaj falowniki posiadają dedykowane zaciski uziemiające.

Wymagana rezystancja uziemienia powinna być niższa niż 10 Ω. W niektórych przypadkach, np. gdy instalacja jest narażona na częste wyładowania atmosferyczne, zaleca się uzyskanie jeszcze niższej rezystancji. Pomiary rezystancji uziemienia powinien wykonać wykwalifikowany elektryk.

Ochrona przeciwprzepięciowa (SPD): Niezbędna tarcza dla Twojej inwestycji

Ograniczniki przepięć (SPD Surge Protective Devices) to kolejny, absolutnie niezbędny element bezpiecznej instalacji fotowoltaicznej. Ich zadaniem jest ochrona przed nagłymi, krótkotrwałymi wzrostami napięcia, które mogą pojawić się w wyniku wyładowań atmosferycznych (bezpośrednich lub pośrednich) lub przepięć pochodzących z sieci energetycznej. Konieczne jest stosowanie ograniczników przepięć typu 1 lub 2 zarówno po stronie DC (między panelami a falownikiem), jak i po stronie AC (między falownikiem a rozdzielnicą domową). Ograniczniki typu 1 chronią przed bezpośrednim uderzeniem pioruna, natomiast typu 2 przed przepięciami indukowanymi. Brak odpowiedniej ochrony SPD może doprowadzić do trwałego uszkodzenia falownika, paneli, a nawet innych urządzeń elektrycznych w domu. To inwestycja, która wielokrotnie się zwraca, chroniąc Twoje cenne urządzenia przed zniszczeniem.

Po zakończeniu prac po stronie DC i zabezpieczeniu instalacji, nadszedł czas na ostatnie, ale równie ważne kroki podłączenie falownika do domowej sieci elektrycznej i formalne uruchomienie systemu. Te etapy wymagają szczególnej uwagi i często interwencji wykwalifikowanego elektryka.

Jak bezpiecznie podłączyć stronę AC falownika do domowej rozdzielnicy?

Pierwsze uruchomienie i konfiguracja: Co musisz sprawdzić, zanim popłynie prąd?

Zanim uruchomisz falownik i pozwolisz, by energia popłynęła do sieci, musisz wykonać szereg kluczowych czynności kontrolnych. To jest Twoja ostatnia szansa na wykrycie ewentualnych błędów:

• Sprawdzenie wszystkich połączeń: Upewnij się, że wszystkie złącza MC4 są prawidłowo zarobione i dokręcone, a kable solidnie wpięte do falownika.
• Prawidłowa polaryzacja: Dwukrotnie sprawdź, czy polaryzacja stringów DC jest zgodna z oznaczeniami na falowniku.
• Poprawność wykonania uziemienia: Upewnij się, że wszystkie metalowe elementy (konstrukcja, ramy paneli, obudowa falownika) są prawidłowo uziemione.
• Działanie zabezpieczeń: Sprawdź, czy ograniczniki przepięć (SPD) są prawidłowo zainstalowane i czy wszystkie wyłączniki (nadprądowe, różnicowoprądowe) są w pozycji "wyłączonej" przed pierwszym włączeniem.
• Napięcia i prądy: Za pomocą multimetru zmierz napięcia na stringach DC przed podłączeniem do falownika, aby upewnić się, że mieszczą się w zakresie pracy falownika.

Po tych kontrolach możesz uruchomić falownik zgodnie z instrukcją producenta. Pamiętaj również o formalnościach: każda zmiana mocy instalacji (np. jej rozbudowa) musi być w ciągu 14 dni zgłoszona do Operatora Systemu Dystrybucyjnego (OSD). Niezastosowanie się do tego wymogu może skutkować karami finansowymi.

Nawet najlepiej zaprojektowana instalacja fotowoltaiczna może nie działać optymalnie lub stanowić zagrożenie, jeśli podczas montażu popełnione zostaną typowe błędy. Jako doświadczony instalator, widziałem ich wiele, dlatego chcę Cię przestrzec przed najczęściej popełnianymi pomyłkami, które mogą kosztować Cię zarówno pieniądze, jak i bezpieczeństwo.

Mieszanie konektorów i zły dobór kabli: Cisi zabójcy wydajności

Jednym z najpoważniejszych, a niestety często spotykanych błędów, jest mieszanie złącz MC4 różnych producentów. Chociaż mogą wyglądać podobnie i wydawać się "kompatybilne", różnice w tolerancjach wymiarowych prowadzą do wzrostu rezystancji styku. To z kolei skutkuje przegrzewaniem się połączeń, co nie tylko obniża wydajność całej instalacji, ale przede wszystkim stwarza poważne ryzyko pożaru. Podobnie, używanie kabli o zbyt małym przekroju w stosunku do mocy instalacji i długości trasy to cichy zabójca wydajności. Zbyt cienkie przewody powodują nadmierne spadki napięcia i straty mocy, co bezpośrednio przekłada się na niższy uzysk energii i obniżenie efektywności Twojej inwestycji. Zawsze stosuj kable zgodne z normami i o odpowiednim przekroju!

Ignorowanie uziemienia i ochrony odgromowej: Kosztowne zaniedbania

Brak lub nieprawidłowe wykonanie uziemienia oraz pominięcie ochrony przeciwprzepięciowej (SPD) to zaniedbania, które mogą mieć katastrofalne skutki. Niewłaściwe uziemienie zwiększa ryzyko porażenia prądem w przypadku awarii izolacji lub uderzenia pioruna. Bez ograniczników przepięć, falownik i inne urządzenia elektryczne w domu są bezbronne wobec wyładowań atmosferycznych i przepięć z sieci, co może prowadzić do ich trwałego uszkodzenia. Poza oczywistym zagrożeniem dla życia i mienia, brak tych zabezpieczeń oznacza również niezgodność z przepisami i normami, co może skutkować problemami z ubezpieczeniem, a nawet karami finansowymi.

Przeczytaj również: Podłączenie inwertera PV: Poradnik eksperta krok po kroku i bezpiecznie

Niechlujne prowadzenie przewodów: Dlaczego estetyka idzie w parze z bezpieczeństwem?

Chociaż może się wydawać, że niechlujne prowadzenie okablowania to tylko kwestia estetyki, w rzeczywistości ma ono bezpośredni wpływ na bezpieczeństwo i trwałość instalacji. Luźne pętle kabli, ostre zagięcia, brak odpowiedniego mocowania wszystko to sprawia, że przewody są narażone na uszkodzenia mechaniczne (np. przez wiatr, zwierzęta, czy nawet promieniowanie UV). Uszkodzona izolacja to prosta droga do zwarć, porażeń prądem lub pożarów. Ponadto, nieuporządkowane okablowanie utrudnia diagnostykę i serwisowanie instalacji. Pamiętaj, że schludne i przemyślane prowadzenie przewodów to nie tylko profesjonalny wygląd, ale przede wszystkim gwarancja bezpieczeństwa i długiej, bezproblemowej pracy Twojej fotowoltaiki.
