System hybrydowy wiatrowo-solarny: Jak podłączyć i uniknąć błędów?

W dzisiejszych czasach, kiedy niezależność energetyczna i optymalizacja kosztów stają się priorytetem, połączenie przydomowej elektrowni wiatrowej z istniejącą instalacją fotowoltaiczną, wykorzystującą inwerter, to krok w stronę prawdziwie zrównoważonego domu. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez proces integracji tych dwóch źródeł odnawialnych, pomoże zrozumieć niezbędne komponenty i uniknąć typowych błędów montażowych. Moim celem jest dostarczenie kompleksowej wiedzy, która pozwoli Ci świadomie zbudować efektywny system hybrydowy.

Wiatr i słońce energetyczny duet przyszłości dla Twojego domu

Połączenie przydomowej elektrowni wiatrowej z instalacją fotowoltaiczną to nie tylko techniczny trend, ale przede wszystkim strategiczna decyzja, która przynosi wymierne korzyści. Obserwuję rosnące zainteresowanie systemami hybrydowymi w Polsce, co jest zrozumiałe w obliczu niestabilności cen energii i dążenia do maksymalizacji autokonsumpcji. System wiatrowo-solarny to nic innego jak dywersyfikacja źródeł energii, która zwiększa niezawodność i efektywność energetyczną gospodarstwa domowego. To rozwiązanie, które pozwala na znacznie lepsze wykorzystanie odnawialnych źródeł energii przez cały rok.

Słońce w dzień, wiatr w nocy: Jak system hybrydowy zapewnia ciągłość zasilania?

Jedną z największych zalet systemów hybrydowych jest ich komplementarność. Panele fotowoltaiczne osiągają szczytową wydajność w ciągu dnia, szczególnie w miesiącach letnich, kiedy słońce świeci najmocniej. Turbiny wiatrowe natomiast często pracują najwydajniej w nocy oraz w okresach jesienno-zimowych, kiedy wiatr jest silniejszy i bardziej stabilny. Połączenie tych dwóch źródeł sprawia, że produkcja energii jest znacznie bardziej ciągła i stabilna niż w przypadku polegania na pojedynczym źródle OZE. Oznacza to, że masz dostęp do energii praktycznie przez całą dobę, niezależnie od pory roku, co minimalizuje konieczność pobierania prądu z sieci.

Większa autokonsumpcja, niższe rachunki: Ekonomiczne korzyści z dywersyfikacji źródeł OZE

Dywersyfikacja źródeł energii przekłada się bezpośrednio na korzyści ekonomiczne. Dzięki temu, że system hybrydowy produkuje energię w szerszym spektrum warunków pogodowych i czasowych, zwiększasz swoją zdolność do autokonsumpcji. Innymi słowy, więcej wyprodukowanej energii zużywasz na własne potrzeby, a mniej musisz kupować od dostawcy. To z kolei prowadzi do znacznego obniżenia rachunków za prąd. W perspektywie długoterminowej, taka inwestycja zwraca się szybciej i zapewnia większą odporność na wahania cen energii na rynku.

Stabilność energetyczna, której nie da Ci sama fotowoltaika

System hybrydowy to prawdziwa gwarancja niezależności i stabilności energetycznej. Sama fotowoltaika, choć efektywna, jest podatna na zmienność pogody zachmurzenie, deszcz czy krótki dzień zimowy znacząco obniżają jej wydajność. Dodanie turbiny wiatrowej, która często pracuje w warunkach niesprzyjających dla PV, tworzy znacznie bardziej odporny system. Twoje gospodarstwo domowe staje się mniej zależne od kaprysów pogody i zewnętrznych dostawców, co jest nieocenione w przypadku awarii sieci czy przerw w dostawach prądu.

Inwerter hybrydowy serce Twojej instalacji wiatrowo-fotowoltaicznej

Inwerter to centralny element każdej instalacji OZE, a w systemach hybrydowych jego rola jest jeszcze bardziej krytyczna. To on odpowiada za zarządzanie energią z różnych źródeł i dostosowywanie jej do potrzeb Twojego domu lub sieci energetycznej. Wybór odpowiedniego inwertera to podstawa sukcesu całej inwestycji.

Inwerter hybrydowy: Jedyna słuszna droga do integracji wiatru i słońca

Z mojego doświadczenia wynika, że inwertery hybrydowe są rekomendowanym i najczęściej jedynym słusznym rozwiązaniem do integracji turbiny wiatrowej z fotowoltaiką. Dlaczego? Posiadają one dedykowane wejścia lub konfiguracje, które pozwalają na współpracę z różnymi źródłami energii. Kluczowe jest to, że inwerter hybrydowy jest zaprojektowany do zarządzania energią z wielu źródeł jednocześnie, często wykorzystując magistralę akumulatorów jako bufor. To właśnie ta zdolność do elastycznego zarządzania przepływem energii sprawia, że jest on niezastąpiony w systemach wiatrowo-fotowoltaicznych.

Czy mogę podłączyć turbinę do mojego obecnego inwertera od fotowoltaiki? Wyjaśniamy, dlaczego to zły pomysł

Absolutnie nie! Standardowe inwertery sieciowe (on-grid), przeznaczone wyłącznie do fotowoltaiki, nie nadają się do bezpośredniego podłączenia turbiny wiatrowej. To jeden z najczęstszych błędów, który może prowadzić do uszkodzenia sprzętu. Różnica tkwi w charakterystyce generowanego prądu. Panele fotowoltaiczne dostarczają stabilne napięcie stałe (DC), które inwerter PV łatwo przetwarza. Turbiny wiatrowe natomiast generują prąd trójfazowy zmienny (AC), ale o zmiennej częstotliwości i napięciu, które zależą od siły wiatru. Taki prąd jest całkowicie niekompatybilny z wejściami DC inwertera fotowoltaicznego. Próba bezpośredniego podłączenia turbiny do inwertera PV to prosta droga do jego trwałego uszkodzenia.

Kluczowe parametry inwertera hybrydowego, które musisz sprawdzić przed zakupem

Wybór odpowiedniego inwertera hybrydowego wymaga zwrócenia uwagi na kilka kluczowych parametrów. Pamiętaj, że to inwestycja na lata, więc warto poświęcić czas na analizę specyfikacji:

• Zakres napięcia wejściowego (dla PV i dla akumulatorów): Upewnij się, że inwerter obsługuje napięcia generowane przez Twoje panele fotowoltaiczne oraz jest kompatybilny z napięciem pakietu akumulatorów (np. 48V).
• Moc znamionowa: Musi być wystarczająca do pokrycia szczytowego zapotrzebowania na energię w Twoim domu. Pamiętaj, że inwerter musi być w stanie obsłużyć sumę mocy z PV i turbiny, a także zasilanie odbiorników.
• Obsługa akumulatorów: Sprawdź, jakie typy akumulatorów inwerter obsługuje (np. kwasowo-ołowiowe, LiFePO4) i czy posiada wbudowany kontroler ładowania akumulatorów (MPPT dla PV, a także wejście dla zewnętrznego kontrolera ładowania z turbiny).
• Kompatybilność z różnymi źródłami energii: Upewnij się, że inwerter jest rzeczywiście zaprojektowany do pracy z PV i turbiną wiatrową (często poprzez magistralę DC z akumulatorów).
• Funkcje sieciowe (on-grid/off-grid): Zdecyduj, czy potrzebujesz inwertera zdolnego do pracy w trybie on-grid (zasilanie sieci i oddawanie nadwyżek), off-grid (całkowita niezależność) czy też hybrydowego (z obu funkcji).
• Możliwość rozbudowy: Zastanów się, czy inwerter pozwala na łatwą rozbudowę systemu w przyszłości.

Praktyczne schematy podłączenia turbiny wiatrowej on-grid i off-grid

Zrozumienie schematów połączeń to podstawa prawidłowego i bezpiecznego działania instalacji hybrydowej. Przyjrzyjmy się dwóm głównym scenariuszom: systemowi on-grid, współpracującemu z siecią energetyczną, oraz systemowi off-grid, zapewniającemu pełną niezależność.

Scenariusz 1: System On-Grid, czyli współpraca z siecią energetyczną

System on-grid to najpopularniejsze rozwiązanie dla prosumentów, którzy chcą korzystać z odnawialnych źródeł energii, jednocześnie pozostając podłączeni do publicznej sieci energetycznej. Jego główną zaletą jest możliwość oddawania nadwyżek wyprodukowanej energii do sieci i pobierania jej w razie potrzeby. W kontekście instalacji hybrydowej, system on-grid zyskuje na stabilności, ponieważ zmienność produkcji z PV i wiatru jest kompensowana przez sieć, a magazyn energii dodatkowo zwiększa autokonsumpcję.

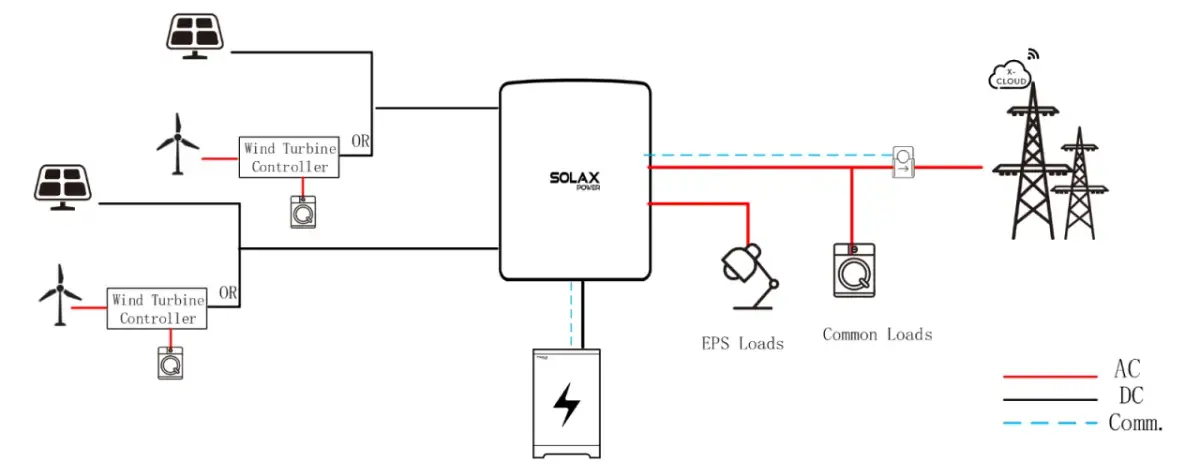

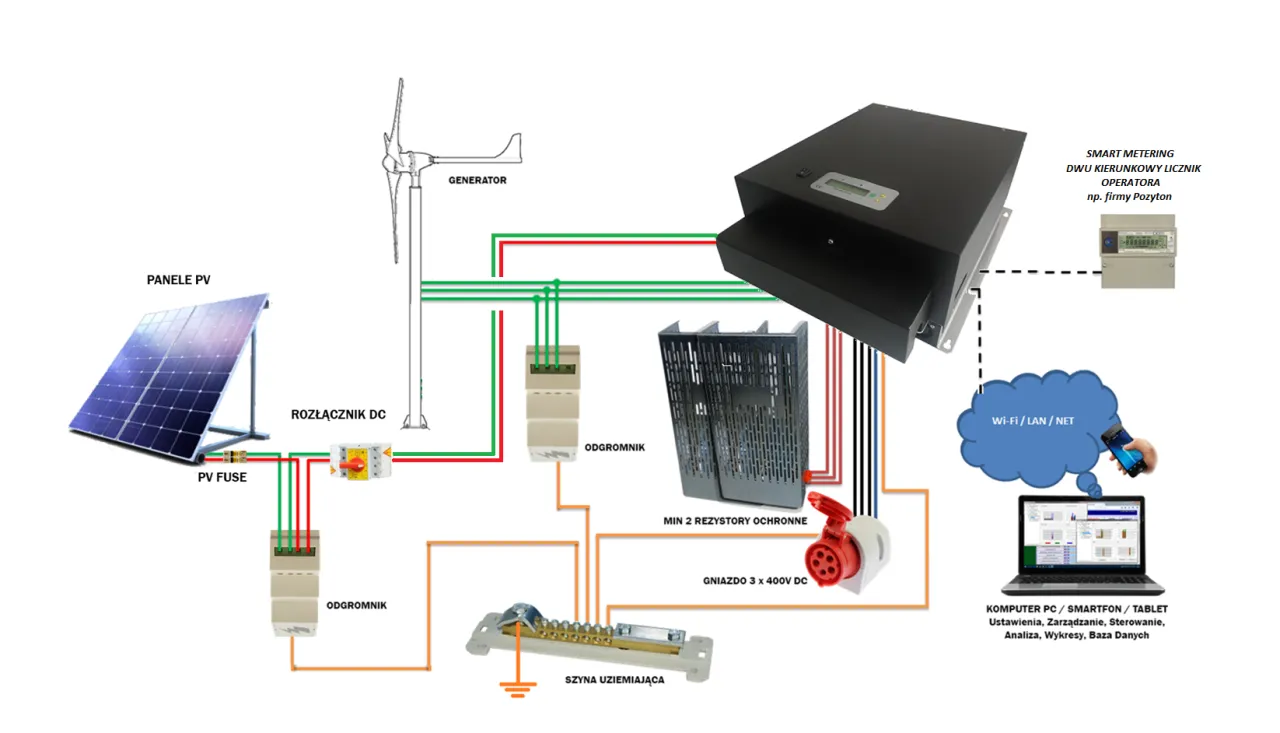

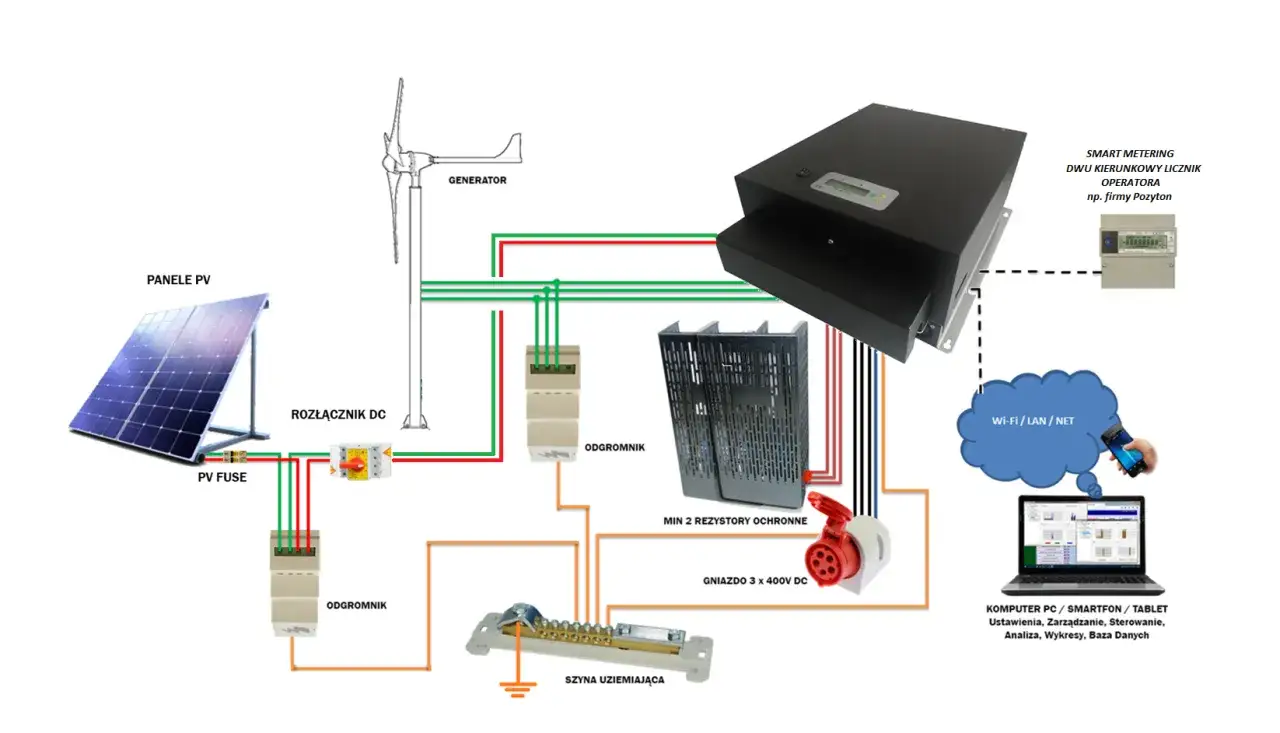

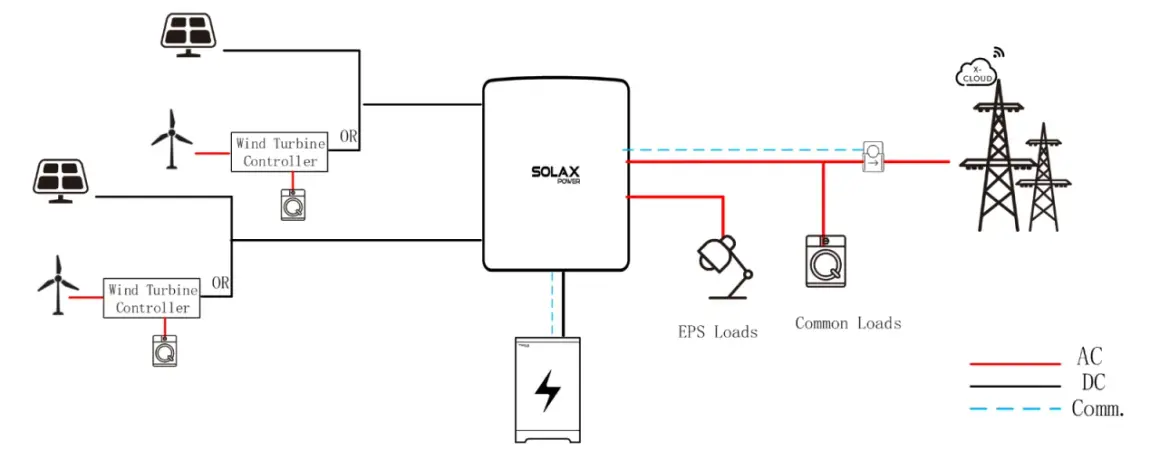

Krok po kroku: Schemat podłączenia turbiny, paneli i inwertera hybrydowego do sieci

Prawidłowe podłączenie systemu hybrydowego on-grid wymaga precyzji i zrozumienia przepływu energii. Oto typowy schemat:

1. Turbina wiatrowa: Generuje zmienny prąd AC.
2. Kontroler ładowania z podłączonym obciążeniem zrzutowym (grzałką): Przekształca prąd AC z turbiny na prąd stały DC, odpowiedni do ładowania akumulatorów. Grzałka jest kluczowym elementem bezpieczeństwa, rozpraszającym nadmiar energii.
3. Akumulatory (magazyn energii): Są ładowane przez kontroler z turbiny oraz przez inwerter hybrydowy z paneli PV. Pełnią rolę bufora i stabilizatora systemu.
4. Inwerter hybrydowy: To serce systemu. Z jednej strony, na dedykowane wejścia MPPT, podłączone są panele fotowoltaiczne. Z drugiej strony, inwerter jest podłączony do akumulatorów. Inwerter przetwarza prąd stały z akumulatorów i paneli na prąd zmienny AC, który zasila odbiorniki domowe oraz, w przypadku nadwyżek, jest oddawany do sieci energetycznej.
5. Równolegle, do tego samego inwertera hybrydowego (na dedykowane wejścia MPPT) podłączone są panele fotowoltaiczne: Panele PV dostarczają prąd DC bezpośrednio do inwertera, który zarządza jego wykorzystaniem albo ładuje akumulatory, albo zasila dom, albo oddaje do sieci.
6. Zabezpieczenia AC i DC: Cały system musi być wyposażony w odpowiednie zabezpieczenia, takie jak wyłączniki nadprądowe, różnicowoprądowe i odgromniki, zarówno po stronie prądu stałego, jak i zmiennego.
7. Licznik dwukierunkowy: Instalowany przez Operatora Sieci Dystrybucyjnej, mierzy energię pobraną i oddaną do sieci.

Rola magazynu energii jako bufora stabilizującego produkcję

W systemie on-grid, choć sieć pełni funkcję wirtualnego magazynu, fizyczny magazyn energii w postaci akumulatorów odgrywa niezwykle ważną rolę. Akumulatory pełnią rolę bufora, który pozwala na maksymalizację autokonsumpcji. Gdy produkcja z wiatru i słońca przewyższa bieżące zapotrzebowanie, nadwyżka jest magazynowana w akumulatorach, zamiast być od razu oddawana do sieci. Dzięki temu, w okresach mniejszej produkcji (np. wieczorem, gdy słońce już nie świeci, a wiatr jest słaby), energia jest pobierana z akumulatorów, zanim zostanie pobrana z sieci. To zwiększa niezależność i obniża koszty, a także stabilizuje pracę całego systemu.

Scenariusz 2: System Off-Grid dla pełnej niezależności energetycznej

System off-grid, zwany również wyspowym, to rozwiązanie dla tych, którzy dążą do całkowitej niezależności energetycznej od publicznej sieci. Jest to idealna opcja dla domków letniskowych, odległych posesji lub po prostu dla osób, które chcą mieć pełną kontrolę nad swoją energią. W systemie hybrydowym off-grid, połączenie wiatru i słońca jest szczególnie cenne, ponieważ minimalizuje ryzyko braku energii w okresach, gdy jedno ze źródeł jest mniej wydajne.

Jak zbudować autonomiczną instalację z turbiną wiatrową i panelami PV?

Główne założenia i cele budowy autonomicznej instalacji hybrydowej koncentrują się na zapewnieniu ciągłego i stabilnego zasilania bez dostępu do sieci. Oznacza to, że każdy element systemu musi być dobrany tak, aby w pełni zaspokoić zapotrzebowanie energetyczne gospodarstwa domowego. Kluczowe jest tutaj starannie dobrany magazyn energii, który będzie w stanie zgromadzić wystarczającą ilość prądu na okresy bezwietrzne lub bezsłoneczne. Taka instalacja daje poczucie bezpieczeństwa i niezależności, ale wymaga też większej uwagi w projektowaniu i doborze komponentów.

Schemat połączeń w systemie wyspowym: Gdzie akumulatory odgrywają główną rolę?

W systemie off-grid akumulatory są absolutnie centralnym elementem. Bez nich system nie mógłby funkcjonować. Oto schemat połączeń:

1. Turbina wiatrowa: Generuje prąd AC.
2. Kontroler ładowania z obciążeniem zrzutowym (grzałką): Przekształca prąd AC z turbiny na prąd stały DC i kieruje go do akumulatorów. Grzałka chroni turbinę przed nadmiernymi obrotami.
3. Panele fotowoltaiczne: Generują prąd stały DC.
4. Kontroler ładowania MPPT dla PV: Optymalizuje ładowanie akumulatorów z paneli fotowoltaicznych.
5. Akumulatory (magazyn energii): Są głównym magazynem energii. Ładowane są zarówno z turbiny (przez kontroler wiatrowy), jak i z paneli PV (przez kontroler MPPT). To z nich inwerter pobiera energię do zasilania odbiorników. Ich pojemność musi być starannie dobrana do zapotrzebowania i okresów bezproduktywnych.
6. Inwerter off-grid (wyspowy): Podłączony jest bezpośrednio do akumulatorów. Pobiera z nich prąd stały i przetwarza go na prąd zmienny AC, który zasila wszystkie odbiorniki w domu. Inwerter wyspowy nie jest podłączony do publicznej sieci energetycznej.
7. Zabezpieczenia AC i DC: Niezbędne do ochrony całego systemu i użytkowników.

Niezbędne komponenty co musisz wiedzieć o swojej instalacji wiatrowej

Poza inwerterem hybrydowym i panelami fotowoltaicznymi, instalacja wiatrowa wymaga kilku specyficznych komponentów, które są kluczowe dla jej prawidłowego i bezpiecznego działania. Ich zrozumienie i właściwy dobór to podstawa.

Mózg operacji: Dlaczego kontroler ładowania turbiny jest ważniejszy niż myślisz?

Kontroler ładowania, często nazywany regulatorem, to prawdziwy mózg systemu wiatrowego. Jego funkcja jest wieloaspektowa i niezwykle ważna. Po pierwsze, przekształca on zmienny prąd AC z turbiny na prąd stały DC o odpowiednim napięciu, które jest wymagane do ładowania akumulatorów. Turbina wiatrowa generuje prąd o napięciu i częstotliwości zależnej od prędkości wiatru, a kontroler stabilizuje te parametry. Po drugie, kontroler chroni akumulatory przed przeładowaniem i głębokim rozładowaniem, co znacząco wydłuża ich żywotność. Po trzecie, zarządza on przekierowaniem nadmiaru mocy do rezystora hamującego, o czym za chwilę.

Grzałka (obciążenie zrzutowe): Cichy strażnik bezpieczeństwa Twojej turbiny

Rezystor hamujący, potocznie nazywany grzałką lub *dump load*, to kluczowy element bezpieczeństwa w każdej instalacji wiatrowej. Wyobraź sobie sytuację, gdy akumulatory są już w pełni naładowane, a wiatr wieje bardzo mocno, generując dużą ilość energii. Bez obciążenia zrzutowego, turbina zaczęłaby się "rozbiegać", osiągając zbyt wysokie obroty, co mogłoby doprowadzić do jej poważnego uszkodzenia mechanicznego, a nawet zniszczenia. Właśnie wtedy wkracza grzałka. Kontroler ładowania, widząc pełne akumulatory, przekierowuje nadmiar mocy do grzałki, która rozprasza ją w postaci ciepła. To chroni turbinę przed uszkodzeniem, zapewniając jej bezpieczną pracę nawet w ekstremalnych warunkach.

Jak dobrać odpowiednie zabezpieczenia prądowe (AC/DC) dla całego systemu?

Bezpieczeństwo jest priorytetem w każdej instalacji elektrycznej, a w systemach OZE, gdzie mamy do czynienia z wysokimi napięciami i prądami, jest to szczególnie ważne. Odpowiednie zabezpieczenia prądowe są absolutnie niezbędne. Oto, na co należy zwrócić uwagę:

• Wyłączniki nadprądowe (bezpieczniki): Chronią obwody przed przeciążeniami i zwarciami. Powinny być zamontowane zarówno po stronie DC (między panelami/turbiną a kontrolerami/inwerterem, między akumulatorami a inwerterem), jak i po stronie AC (na wyjściu inwertera do odbiorników i do sieci).
• Wyłączniki różnicowoprądowe (RCD): Chronią przed porażeniem prądem elektrycznym, wykrywając upływy prądu do ziemi. Niezbędne w obwodach AC.
• Ograniczniki przepięć (SPD): Chronią sprzęt przed skutkami wyładowań atmosferycznych (uderzeń pioruna) oraz przepięć pochodzących z sieci. Powinny być instalowane zarówno po stronie DC (dla PV i turbiny), jak i AC.
• Rozłączniki DC: Umożliwiają bezpieczne odłączenie paneli fotowoltaicznych i turbiny od reszty systemu w celu konserwacji lub awarii.
• Uziemienie: Cała instalacja, w tym konstrukcja turbiny i paneli, musi być prawidłowo uziemiona, aby zapewnić bezpieczeństwo.

Unikaj tych błędów najczęstsze pomyłki przy montażu turbiny wiatrowej

Nawet najlepiej zaprojektowany system może zawieść z powodu błędów montażowych. Jako ekspert, widziałem wiele przypadków, gdzie drobne niedopatrzenia prowadziły do poważnych awarii. Poniżej przedstawiam najczęstsze pomyłki, których należy bezwzględnie unikać.

Błąd #1: Pominięcie rezystora hamującego (grzałki) i ryzyko zniszczenia turbiny

To jeden z najbardziej krytycznych błędów. Jak już wspomniałem, rezystor hamujący (grzałka) jest kluczowy dla bezpieczeństwa turbiny. Jego pominięcie lub nieprawidłowy dobór (np. zbyt mała moc) prowadzi do sytuacji, w której nadmiar energii nie ma gdzie się rozproszyć. W silnym wietrze turbina zaczyna się "rozbiegać", osiągając niekontrolowane prędkości obrotowe. Skutkiem tego jest przegrzanie, uszkodzenie łożysk, generatora, a nawet rozerwanie łopat. Taki błąd niemal zawsze kończy się zniszczeniem turbiny i wysokimi kosztami naprawy lub wymiany.

Błąd #2: Złe dopasowanie napięcia turbiny do kontrolera ładowania

Każda turbina wiatrowa ma określony zakres napięcia wyjściowego, a każdy kontroler ładowania ma swój zakres napięcia wejściowego. Niewłaściwe dopasowanie tych parametrów jest częstym problemem. Jeśli napięcie z turbiny jest zbyt niskie, kontroler nie będzie w stanie efektywnie ładować akumulatorów. Jeśli jest zbyt wysokie, może dojść do uszkodzenia kontrolera lub akumulatorów. Zawsze sprawdź specyfikacje techniczne obu urządzeń i upewnij się, że są ze sobą kompatybilne. To podstawa efektywnego i bezpiecznego działania systemu.

Błąd #3: Niewłaściwy dobór przekroju przewodów i straty energii

Przewody elektryczne to żyły Twojej instalacji. Ich przekrój musi być odpowiednio dobrany do przesyłanego prądu i długości trasy. Zbyt cienkie przewody powodują znaczne straty energii w postaci ciepła (rezystancja), co obniża efektywność całego systemu i prowadzi do niepotrzebnego marnowania wyprodukowanej energii. Co więcej, przegrzewające się przewody stanowią poważne zagrożenie pożarowe. Zawsze korzystaj z tabel doboru przekrojów przewodów i, w razie wątpliwości, wybierz przewody o większym przekroju niż minimalny.

Błąd #4: Brak zrozumienia różnicy między inwerterem on-grid a hybrydowym

Jak już podkreślałem, to fundamentalna kwestia. Wielu początkujących instalatorów lub prosumentów myli inwertery fotowoltaiczne on-grid z inwerterami hybrydowymi. Inwerter on-grid jest przeznaczony wyłącznie do paneli PV i nie jest w stanie przetwarzać zmiennego i niestabilnego prądu z turbiny wiatrowej. Próba podłączenia turbiny do takiego inwertera jest błędem, który prowadzi do jego uszkodzenia. Zawsze upewnij się, że kupujesz inwerter hybrydowy, który ma dedykowane wejścia lub jest przystosowany do współpracy z turbiną wiatrową (najczęściej poprzez magistralę akumulatorów).

Formalności prawne zgłoszenie hybrydowej mikroinstalacji w Polsce

Zanim uruchomisz swoją hybrydową elektrownię, musisz pamiętać o aspektach prawnych. W Polsce przepisy dotyczące mikroinstalacji OZE są dość klarowne, ale warto znać szczegóły, aby uniknąć problemów.

Zgłoszenie czy pozwolenie na budowę? Przepisy dotyczące przydomowych turbin wiatrowych

Dobra wiadomość jest taka, że przydomowe elektrownie wiatrowe (mikroinstalacje) o określonych parametrach zazwyczaj nie wymagają pozwolenia na budowę. Zgodnie z polskimi przepisami, turbiny wiatrowe o wysokości do 3 metrów powyżej dachu i mocy do 50 kW wymagają jedynie zgłoszenia. Jest to duże ułatwienie proceduralne. Jeśli jednak Twoja turbina przekracza te parametry, konieczne będzie uzyskanie pozwolenia na budowę, co wiąże się z bardziej złożoną procedurą administracyjną. Zawsze sprawdź lokalne plany zagospodarowania przestrzennego, ponieważ mogą one zawierać dodatkowe ograniczenia dotyczące wysokości czy lokalizacji turbin.

Przeczytaj również: Falownik: Co to jest? Jak działa? Gdzie go stosować? Pełny poradnik

Jak poprawnie zgłosić mikroinstalację hybrydową do Operatora Sieci Dystrybucyjnej (OSD)?

Zgłoszenie mikroinstalacji hybrydowej on-grid do Operatora Sieci Dystrybucyjnej (OSD) odbywa się na tych samych zasadach co zgłoszenie instalacji fotowoltaicznej. Proces ten jest stosunkowo prosty i wymaga kilku kroków:

1. Wypełnienie formularza zgłoszenia: Dostępny na stronach internetowych Twojego OSD. Musisz w nim podać dane instalacji (moc, typ, schemat), dane właściciela oraz wykonawcy.
2. Dołączenie niezbędnych dokumentów: Zazwyczaj jest to schemat elektryczny instalacji, certyfikaty zgodności urządzeń (inwertera, paneli, turbiny), oświadczenie o spełnieniu wymagań technicznych i bezpieczeństwa, a także protokół pomiarów elektrycznych.
3. Złożenie dokumentów do OSD: Możesz to zrobić osobiście, pocztą lub elektronicznie, w zależności od OSD.
4. Oczekiwanie na montaż licznika dwukierunkowego: Po pozytywnym rozpatrzeniu zgłoszenia, OSD ma zazwyczaj 30 dni na wymianę licznika na dwukierunkowy, który będzie mierzył zarówno energię pobraną, jak i oddaną do sieci.
5. Uruchomienie instalacji: Po wymianie licznika możesz bezpiecznie uruchomić swoją hybrydową mikroinstalację i cieszyć się własną energią.
