Podłączenie inwertera PV: Poradnik eksperta krok po kroku i bezpiecznie

Ten artykuł to kompleksowy poradnik, który przeprowadzi Cię przez proces bezpiecznego i zgodnego z przepisami podłączenia inwertera fotowoltaicznego. Dowiesz się, jak krok po kroku zainstalować falownik, jakie zabezpieczenia są niezbędne i jakie formalności czekają Cię po uruchomieniu instalacji. Jako doświadczony instalator, chcę podzielić się z Tobą moją wiedzą, abyś mógł zrozumieć każdy aspekt tego procesu.

Zanim zaczniesz: kluczowe zasady i wymogi prawne

Podłączenie inwertera fotowoltaicznego to zadanie, które wymaga nie tylko wiedzy technicznej, ale także odpowiednich uprawnień. W Polsce, aby legalnie podłączyć instalację fotowoltaiczną, a w szczególności inwerter po stronie AC do sieci elektrycznej, niezbędne są uprawnienia SEP typu E (eksploatacja) i D (dozór) w zakresie instalacji, urządzeń i sieci elektroenergetycznych o napięciu do 1 kV. To bardzo ważne, ponieważ samodzielny montaż przez osoby bez tych kwalifikacji jest niezgodny z prawem. Co więcej, grozi to utratą gwarancji producenta na inwerter oraz poważnymi problemami z przyłączeniem instalacji do sieci przez Operatora Systemu Dystrybucyjnego (OSD). Strona DC, czyli połączenie między panelami a inwerterem, również operuje na wysokich napięciach stałych (często do 1000V DC), dlatego i tutaj konieczna jest wiedza i doświadczenie, aby zapewnić bezpieczeństwo.

Kolejność podłączania inwertera jest absolutnie kluczowa dla jego prawidłowego działania i bezpieczeństwa. Zawsze powtarzam moim klientom: najpierw podłączamy stronę AC, czyli inwerter do sieci domowej, a dopiero potem stronę DC, czyli panele fotowoltaiczne do inwertera. Odwrotna kolejność może skutkować poważnym uszkodzeniem falownika, a nawet zagrożeniem dla instalatora. Dlaczego? Inwerter potrzebuje stabilnego odniesienia do sieci, zanim zacznie przetwarzać prąd stały z paneli. Uruchomienie paneli, czyli włączenie zabezpieczeń DC, następuje zawsze na samym końcu, gdy cała reszta jest już poprawnie podłączona i sprawdzona.

Warto również zrozumieć różnice w podłączeniu inwerterów jednofazowych i trójfazowych. Inwertery jednofazowe, zazwyczaj o mocy do 3,68 kW, podłącza się do jednej z faz instalacji domowej. Są one idealne dla mniejszych systemów. Natomiast instalacje o mocy powyżej 3,68 kW, zgodnie z wymogami większości Operatorów Systemów Dystrybucyjnych w Polsce, muszą być trójfazowe. Oznacza to, że inwerter trójfazowy podłącza się symetrycznie do wszystkich trzech faz. Prawidłowy dobór typu inwertera do mocy instalacji i możliwości przyłączeniowych Twojego budynku jest fundamentalny.

Przygotowanie do montażu: niezbędne narzędzia i komponenty

Zanim przystąpisz do fizycznego montażu, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Bez odpowiedniego wyposażenia praca będzie nie tylko trudna, ale i niebezpieczna. Oto lista podstawowych narzędzi, które moim zdaniem są absolutnie konieczne:

• Miernik uniwersalny (multimetr) do pomiaru napięć i prądów, niezbędny do weryfikacji poprawności połączeń.
• Zaciskarka do złącz MC4 kluczowa do bezpiecznego i trwałego zarabiania przewodów solarnych.
• Klucze do złącz MC4 ułatwiają dokręcanie i rozłączanie złącz.
• Wkrętarki (akumulatorowe i ręczne) do montażu inwertera i skrzynek zabezpieczeń.
• Narzędzia do ściągania izolacji precyzyjne i dostosowane do różnych przekrojów przewodów.
• Próbnik napięcia do szybkiego sprawdzenia obecności napięcia.
• Poziomica do estetycznego i prawidłowego montażu inwertera.
• Sprzęt BHP rękawice izolacyjne, okulary ochronne, kask.

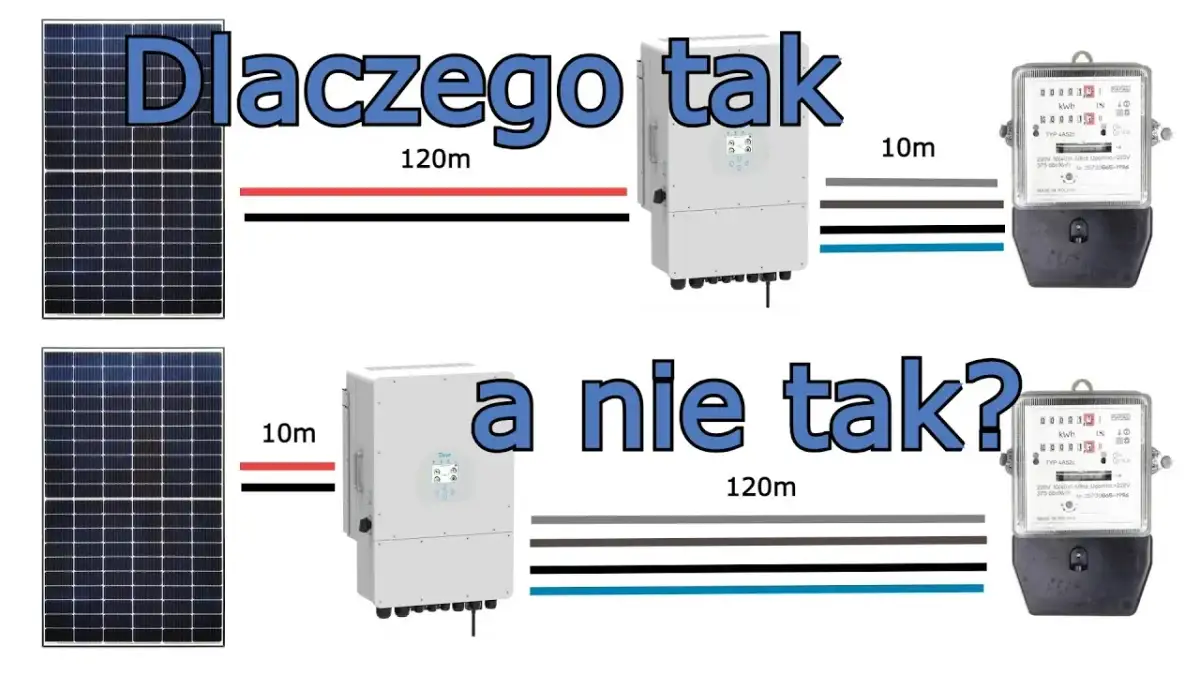

Kable to żyły Twojej instalacji PV. Po stronie DC stosuje się specjalne przewody solarne. Muszą być one odporne na promieniowanie UV, wysokie temperatury i inne warunki atmosferyczne, ponieważ pracują na zewnątrz. Ich przekrój dobiera się do mocy instalacji i długości stringów, aby minimalizować straty. Przewody te są zakończone specjalnymi złączami MC4 ich prawidłowe zarobienie to podstawa bezpieczeństwa. Po stronie AC używamy standardowych przewodów instalacyjnych (np. YDYp), których przekrój również musi być odpowiednio dobrany do mocy inwertera i odległości od rozdzielnicy głównej, aby uniknąć przegrzewania i spadków napięcia. Nigdy nie oszczędzaj na jakości przewodów!

Skrzynka AC/DC to serce zabezpieczeń Twojej instalacji. To w niej umieszczone są wszystkie kluczowe komponenty chroniące inwerter, panele i przede wszystkim Ciebie. Po stronie DC obowiązkowe są: rozłączniki izolacyjne DC (do bezpiecznego odłączenia paneli od inwertera) oraz ograniczniki przepięć (SPD) typu T1+T2 lub T2, które chronią przed skutkami wyładowań atmosferycznych. Po stronie AC niezbędny jest wyłącznik nadprądowy, dobrany do mocy inwertera, oraz wyłącznik różnicowoprądowy (RCD). W instalacjach fotowoltaicznych często zaleca się typ B, choć typ A również bywa stosowany zależy to od specyfiki inwertera i lokalnych przepisów. Jakość tych komponentów jest krytyczna; nie warto na nich oszczędzać, gdyż to one gwarantują bezpieczeństwo i długotrwałe działanie systemu.

Podłączenie inwertera krok po kroku: strona prądu przemiennego (AC)

Wybór miejsca montażu inwertera to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i bezpieczeństwa. Inwerter powinien być zamontowany w miejscu chronionym przed bezpośrednim działaniem słońca i deszczu, najlepiej w wentylowanym pomieszczeniu lub pod zadaszeniem. Ważne jest, aby zapewnić odpowiednią cyrkulację powietrza wokół urządzenia, ponieważ inwertery generują ciepło. Zbyt wysoka temperatura może obniżyć ich wydajność i skrócić żywotność. Pamiętaj też o łatwym dostępie do urządzenia w celach serwisowych. Fizyczne zamocowanie inwertera na ścianie wymaga solidnych mocowań, dostosowanych do jego wagi i rodzaju podłoża.

Podłączanie inwertera do domowej rozdzielnicy to jeden z kluczowych etapów. Odpowiedzialne za to jest połączenie strony AC inwertera z siecią domową. W tym obwodzie niezbędny jest wyłącznik nadprądowy, którego zadaniem jest ochrona przewodów przed przeciążeniem i zwarciem. Jego wartość prądowa musi być precyzyjnie dobrana do maksymalnego prądu wyjściowego inwertera. Zbyt mały wyłącznik będzie często wyzwalał, zbyt duży nie zapewni odpowiedniej ochrony. To element, który chroni Twoją instalację domową przed ewentualnymi problemami generowanymi przez inwerter.

Kolejnym niezwykle ważnym elementem jest wyłącznik różnicowoprądowy (RCD). Jego rola polega na ochronie ludzi przed porażeniem prądem elektrycznym. RCD monitoruje różnicę prądów płynących w przewodach fazowych i neutralnym. Jeśli wykryje upływ prądu (np. przez ciało człowieka), natychmiast odłącza zasilanie. W instalacjach fotowoltaicznych często zaleca się stosowanie RCD typu B, który jest wrażliwy na prądy stałe i zmienne, co jest istotne ze względu na specyfikę pracy inwertera. Prawidłowe podłączenie RCD to fundament bezpieczeństwa przeciwporażeniowego całej instalacji.

Nie mogę wystarczająco podkreślić znaczenia prawidłowego uziemienia. Zarówno obudowa inwertera, jak i cała konstrukcja, na której zamontowane są panele PV, muszą być solidnie połączone z instalacją uziemiającą budynku. To nie jest opcja, to obowiązek! Uziemienie pełni dwie kluczowe funkcje: po pierwsze, chroni przed porażeniem elektrycznym w przypadku uszkodzenia izolacji lub przebicia do obudowy. Po drugie, stanowi kluczowy element ochrony odgromowej, odprowadzając energię wyładowania atmosferycznego do ziemi, minimalizując ryzyko uszkodzenia sprzętu i pożaru. Bez prawidłowego uziemienia, cała instalacja jest narażona na poważne ryzyko.

Podłączenie paneli fotowoltaicznych: strona prądu stałego (DC)

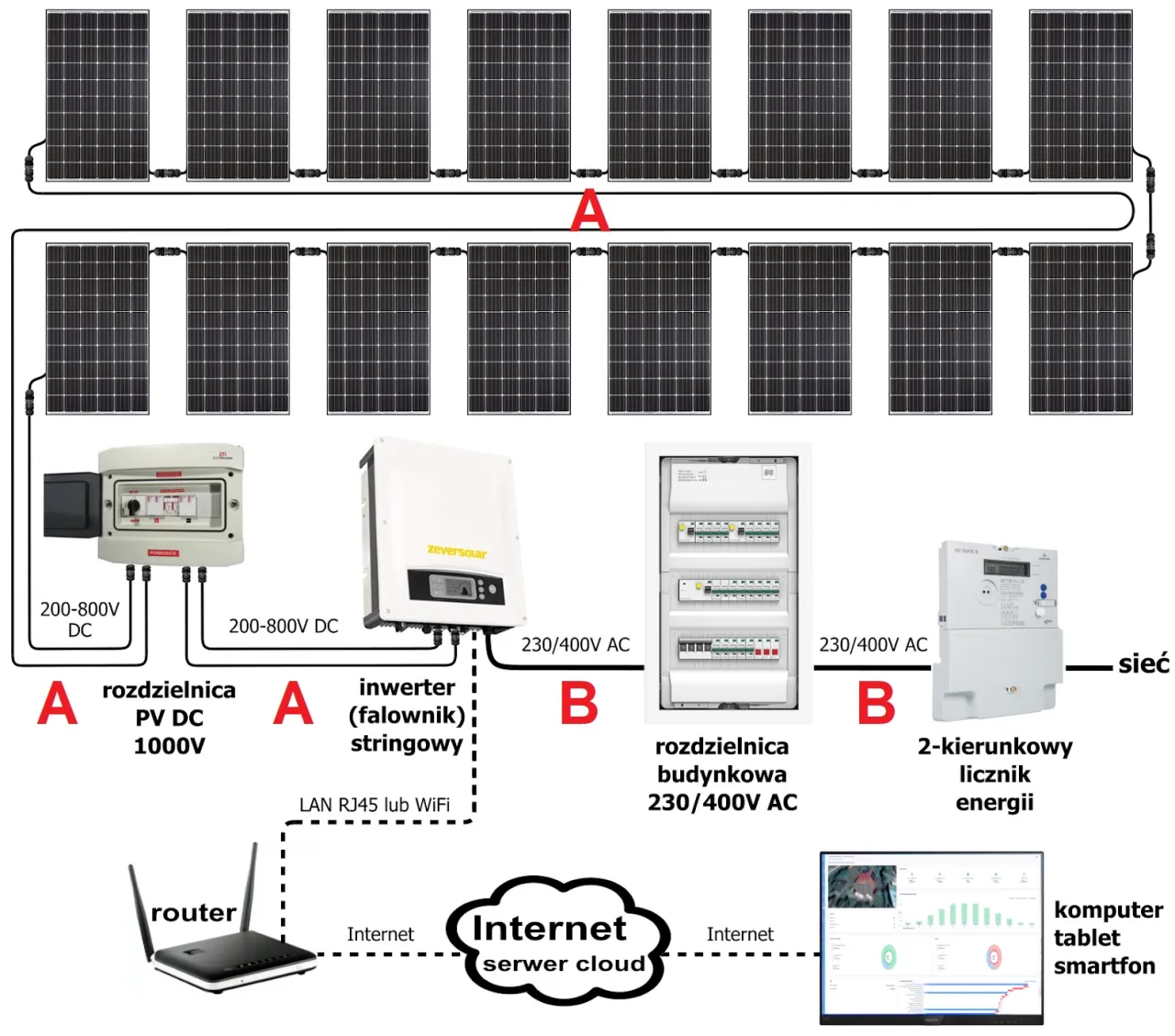

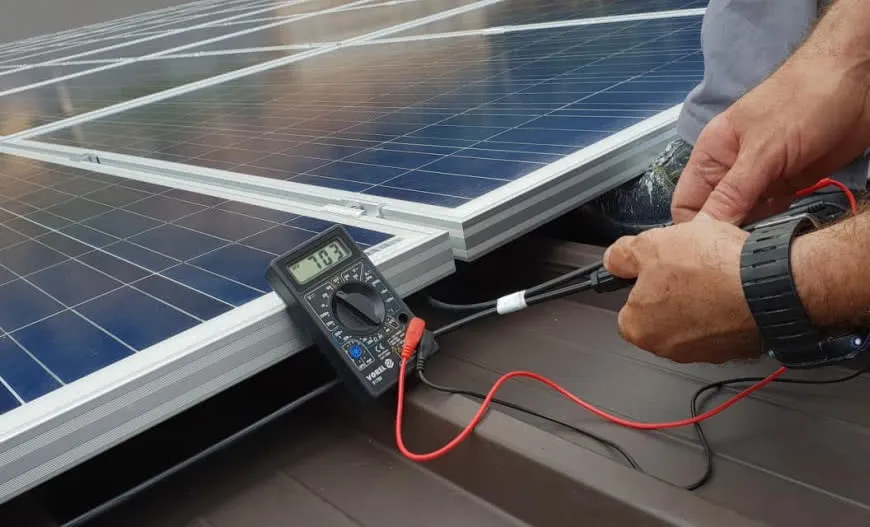

Zanim podłączysz przewody z paneli do inwertera, koniecznie zmierz napięcie i sprawdź polaryzację stringów. To krytyczny krok, który zapobiega uszkodzeniu falownika. Pamiętaj, że panele generują wysokie napięcie stałe, które może być niebezpieczne. Oto jak to zrobić krok po kroku:

1. Odłącz wszystkie zabezpieczenia DC w skrzynce DC, upewniając się, że obwód jest otwarty.
2. Użyj multimetru ustawionego na pomiar napięcia stałego (DCV) w odpowiednim zakresie (np. do 1000V).
3. Podłącz czerwoną sondę multimetru do złącza dodatniego (+) stringu, a czarną sondę do złącza ujemnego (-) stringu.
4. Odczytaj wartość napięcia. Powinna być zgodna z sumą napięć poszczególnych paneli w stringu (Voc napięcie obwodu otwartego).
5. Sprawdź polaryzację: jeśli multimetr pokazuje wartość dodatnią, polaryzacja jest prawidłowa. Jeśli pokazuje wartość ujemną (lub z minusem), oznacza to, że przewody są zamienione i musisz je skorygować, zanim podłączysz je do inwertera.

Dopiero po upewnieniu się, że napięcie i polaryzacja są prawidłowe, możesz przystąpić do fizycznego podłączenia przewodów solarnych do inwertera. Przewody zakończone złączami MC4 wkłada się do odpowiednich wejść DC w inwerterze. Zawsze upewnij się, że złącza "kliknęły" i są pewnie osadzone. Nieprawidłowe połączenie może prowadzić do iskrzenia, przegrzewania się i utraty mocy, a nawet pożaru. Pamiętaj, aby podłączyć każdy string do właściwego wejścia MPPT (Maximum Power Point Tracking), jeśli Twój inwerter ma ich kilka.

W obwodzie DC, oprócz samych paneli i przewodów, kluczową rolę odgrywają zabezpieczenia. Rozłącznik DC pozwala na bezpieczne odłączenie paneli od inwertera, co jest niezbędne podczas prac serwisowych lub w sytuacjach awaryjnych. To element, który pozwala na całkowite odcięcie wysokiego napięcia stałego. Obok niego, ograniczniki przepięć (SPD) typu T1+T2 lub T2 chronią inwerter i panele przed niszczycielskimi skutkami przepięć, głównie tych pochodzących od wyładowań atmosferycznych. Montaż tych elementów w skrzynce DC jest absolutnie obowiązkowy i stanowi integralną część bezpiecznej instalacji.

Prawidłowe zarobienie złącz MC4 to jeden z tych detali, które decydują o bezpieczeństwie i niezawodności całej instalacji. Błędy na tym etapie są niestety bardzo częste i mogą prowadzić do poważnych konsekwencji, takich jak przegrzewanie się, iskrzenie, a nawet pożar. Oto szczegółowa instrukcja:

1. Przygotowanie przewodu: Odetnij odpowiednią długość przewodu solarnego. Zdejmij izolację na długość około 5-7 mm, używając specjalnych narzędzi do ściągania izolacji. Uważaj, aby nie uszkodzić miedzianych żył.
2. Zaciskanie końcówki: Wsuń odizolowany koniec przewodu do metalowej końcówki MC4 (pinu męskiego lub żeńskiego). Użyj specjalnej zaciskarki do MC4. Umieść końcówkę z przewodem w odpowiednim gnieździe zaciskarki i zaciśnij mocno, aż usłyszysz "klik". Upewnij się, że połączenie jest solidne i przewód nie wysuwa się z końcówki.
3. Montaż uszczelki i dławika: Na przewód nasuń gumową uszczelkę (znajdującą się w zestawie złącz MC4) oraz element dławikowy (nakrętkę). Uszczelka jest kluczowa dla zapewnienia wodoszczelności.
4. Osadzenie końcówki w obudowie: Wsuń zaciskaną końcówkę z przewodem do plastikowej obudowy złącza MC4 (męskiego lub żeńskiego), aż usłyszysz "klik". Upewnij się, że końcówka jest pewnie osadzona i nie można jej wyjąć.
5. Dokręcenie dławika: Dokręć nakrętkę dławikową, używając specjalnego klucza do MC4. Dokręć ją mocno, ale z wyczuciem, aby zapewnić szczelność połączenia i zapobiec dostawaniu się wilgoci.
6. Kontrola: Po zarobieniu złącza, wizualnie sprawdź jakość wykonania. Spróbuj delikatnie pociągnąć przewód, aby upewnić się, że jest solidnie zamocowany. Sprawdź, czy uszczelka jest prawidłowo osadzona i czy dławik jest dobrze dokręcony.

Pamiętaj, że szczelność i pewność połączenia są absolutnie kluczowe dla bezpieczeństwa i długotrwałej pracy instalacji. Niewłaściwie zarobione złącza to jedna z najczęstszych przyczyn awarii i pożarów w instalacjach fotowoltaicznych.

Pierwsze uruchomienie i konfiguracja: moment prawdy

Po podłączeniu wszystkich komponentów nadchodzi moment pierwszego uruchomienia. To etap, który wymaga szczególnej ostrożności i przestrzegania właściwej kolejności. Zawsze zaczynam od sprawdzenia, czy wszystkie połączenia są pewne i prawidłowe. Następnie, zgodnie z zasadą "od odbiornika do źródła", włączamy zabezpieczenia:

1. Włącz zabezpieczenia po stronie AC w rozdzielnicy domowej (wyłącznik nadprądowy, wyłącznik różnicowoprądowy dla obwodu PV).
2. Włącz rozłącznik AC w skrzynce AC (jeśli jest oddzielny).
3. Włącz inwerter (zazwyczaj jest to przycisk lub przełącznik na obudowie).
4. Po upewnieniu się, że inwerter poprawnie się uruchamia i nie sygnalizuje błędów, włącz rozłączniki DC w skrzynce DC.
5. Na koniec, jeśli inwerter ma kilka wejść MPPT, włącz poszczególne rozłączniki DC dla każdego stringu (jeśli są oddzielne).

Inwerter powinien teraz rozpocząć proces uruchamiania i synchronizacji z siecią. Obserwuj jego wyświetlacz i diody sygnalizacyjne.

Po pomyślnym uruchomieniu fizycznym, konieczna jest konfiguracja podstawowych parametrów inwertera. Ten proces różni się w zależności od producenta i modelu, ale zazwyczaj obejmuje:

• Wybór kraju i języka: Ustawienie odpowiednich norm sieciowych dla Polski.
• Ustawienie daty i czasu: Ważne dla prawidłowego monitoringu i archiwizacji danych.
• Tryb pracy: W większości przypadków będzie to tryb "on-grid" (podłączony do sieci).
• Ustawienia sieciowe: Parametry dotyczące napięcia i częstotliwości sieci.

Zawsze zapoznaj się z instrukcją obsługi swojego inwertera, aby poprawnie przeprowadzić ten etap. Prawidłowa konfiguracja zapewnia optymalną pracę i zgodność z lokalnymi przepisami.

Większość nowoczesnych inwerterów posiada funkcje komunikacji, najczęściej poprzez Wi-Fi lub Ethernet. Połączenie inwertera z siecią domową umożliwia zdalne monitorowanie produkcji energii. Zazwyczaj odbywa się to poprzez dedykowaną aplikację mobilną lub platformę internetową producenta. Konfiguracja polega na połączeniu inwertera z routerem Wi-Fi i zarejestrowaniu go w systemie monitoringu. Korzyści z monitorowania są ogromne: możesz na bieżąco śledzić produkcję, wykrywać ewentualne awarie lub spadki wydajności, a także analizować zużycie energii w swoim domu. To nieocenione narzędzie do zarządzania swoją instalacją PV.

Przeczytaj również: Falowniki: co to i do czego służą? Twoja energia pod kontrolą!

Finalizacja projektu: co dalej po podłączeniu inwertera?

Fizyczne podłączenie inwertera to dopiero początek drogi do pełnej funkcjonalności Twojej mikroinstalacji. Kolejnym, absolutnie niezbędnym krokiem jest zgłoszenie jej do Operatora Systemu Dystrybucyjnego (OSD), czyli do firmy, która zarządza siecią energetyczną w Twoim regionie (np. PGE, Tauron, Enea, Energa). To formalność, której nie można pominąć. Wymaga to złożenia wniosku o przyłączenie mikroinstalacji wraz z szeregiem załączników, takich jak:

• Schemat instalacji elektrycznej.
• Certyfikaty zgodności inwertera i paneli.
• Potwierdzenie uprawnień instalatora (wspomniane wcześniej uprawnienia SEP).
• Dane techniczne instalacji.

Terminowość jest tutaj kluczowa; zgłoszenie powinno nastąpić jak najszybciej po zakończeniu montażu.

Po złożeniu kompletnego wniosku do OSD, operator ma 30 dni na wymianę Twojego dotychczasowego licznika energii elektrycznej na licznik dwukierunkowy. Ten nowy licznik będzie mierzył zarówno energię pobraną z sieci, jak i energię oddaną do niej przez Twoją instalację fotowoltaiczną. Dopiero po wymianie licznika na dwukierunkowy Twoja mikroinstalacja może legalnie wprowadzać energię do sieci i być rozliczana w ramach wybranego systemu (np. net-billing). Bez tej wymiany, energia wyprodukowana przez panele, a nie zużyta na bieżąco, nie zostanie zarejestrowana jako nadwyżka i nie będzie mogła być rozliczona. To jest moment, w którym Twoja instalacja zaczyna "pracować" finansowo.

W mojej praktyce spotkałem się z wieloma błędami popełnianymi przy podłączaniu inwerterów. Chciałbym Cię przed nimi przestrzec, bo większość z nich można łatwo uniknąć:

• Nieprawidłowa kolejność podłączania: Podłączenie paneli (strona DC) przed stroną AC do sieci jest receptą na uszkodzenie inwertera. Zawsze najpierw AC, potem DC.
• Zły dobór przekroju przewodów: Zbyt cienkie przewody prowadzą do strat mocy, przegrzewania się i ryzyka pożaru. Zawsze dobieraj przekrój zgodnie z mocą i długością obwodu.
• Brak lub niewłaściwy dobór zabezpieczeń AC/DC: Brak rozłączników, ograniczników przepięć czy odpowiedniego RCD to igranie z bezpieczeństwem. Zawsze stosuj wszystkie wymagane zabezpieczenia.
• Niechlujne zarobienie złączek MC4: Luźne, nieszczelne lub źle zaciśnięte złącza MC4 to jedna z najczęstszych przyczyn iskrzenia, przegrzewania i pożarów. Używaj odpowiednich narzędzi i przykładaj się do tego etapu.
• Brak lub nieprawidłowe uziemienie: Brak uziemienia konstrukcji paneli i obudowy inwertera to poważne zagrożenie porażenia prądem i brak ochrony odgromowej. Uziemienie jest absolutnie kluczowe.
• Podłączenie instalacji przez osobę bez wymaganych uprawnień: Jest to niezgodne z prawem, skutkuje utratą gwarancji i problemami z OSD. Zawsze powierz to zadanie wykwalifikowanemu specjaliście.
• Brak sprawdzenia polaryzacji i napięcia stringów: Podłączenie stringu z odwrotną polaryzacją lub zbyt wysokim napięciem może trwale uszkodzić inwerter. Zawsze wykonaj pomiary przed podłączeniem.
