Jak podłączyć falownik do silnika 1-fazowego? Uniknij błędów!

W dzisiejszym artykule, jako doświadczony praktyk, przeprowadzę Cię przez każdy etap bezpiecznego i prawidłowego podłączenia falownika do silnika jednofazowego. Moim celem jest dostarczenie Ci konkretnych informacji technicznych, które pozwolą uniknąć kosztownych błędów i zapewnią długotrwałą, efektywną pracę Twoich urządzeń.

Zalety podłączenia falownika do silnika jednofazowego

Podłączenie falownika do silnika jednofazowego to rozwiązanie, które przynosi szereg wymiernych korzyści, znacząco poprawiających funkcjonalność i efektywność pracy wielu maszyn. Z mojej perspektywy, jest to inwestycja, która szybko się zwraca, oferując nie tylko lepszą kontrolę, ale i dłuższą żywotność całego układu.

Płynna regulacja prędkości obrotowej: Dlaczego jej potrzebujesz?

Jedną z głównych zalet falownika jest możliwość płynnej regulacji prędkości obrotowej silnika. Dzięki temu zyskujesz niezrównaną precyzję i kontrolę nad pracą maszyny. Wyobraź sobie, że możesz dokładnie dostosować obroty piły do twardości materiału, prędkość wentylatora do aktualnych potrzeb wentylacyjnych lub wydajność pompy do zmiennego zapotrzebowania na wodę. To nie tylko poprawia jakość wykonywanej pracy, ale także pozwala na dostosowanie maszyny do szerokiego zakresu zadań, zwiększając jej uniwersalność i efektywność.

Ochrona silnika i sieci: Jak falownik realizuje łagodny start?

Falownik to także strażnik Twojego silnika i instalacji elektrycznej. Mechanizm łagodnego startu, który jest jego integralną częścią, eliminuje szkodliwe udary mechaniczne i elektryczne, typowe dla bezpośredniego załączania silnika. Zamiast gwałtownego szarpnięcia, silnik rozpędza się stopniowo, co znacząco redukuje zużycie mechaniczne, chroniąc łożyska, przekładnie i inne elementy. Dodatkowo, łagodny start ogranicza prądy rozruchowe, które mogą obciążać sieć energetyczną i powodować spadki napięcia. To wszystko przekłada się na wydłużoną żywotność silnika i mniejsze ryzyko awarii.

Oszczędność energii: Kiedy inwestycja w falownik się zwraca?

Aspekt oszczędności energii jest często decydującym czynnikiem przy wyborze falownika. W zastosowaniach, gdzie obciążenie silnika jest zmienne, a maszyna nie pracuje zawsze z pełną mocą, falownik pozwala na znaczące zmniejszenie zużycia prądu. Zamiast marnować energię na dławienie lub pracę z nadmierną prędkością, falownik dostosowuje moc do aktualnych potrzeb. Inwestycja w falownik staje się opłacalna szczególnie szybko w systemach wentylacyjnych, pompach, przenośnikach czy innych aplikacjach, gdzie regulacja prędkości jest kluczowa dla optymalizacji procesów. W wielu przypadkach, koszt zakupu falownika zwraca się w ciągu kilkunastu miesięcy, a czasem nawet szybciej, dzięki niższym rachunkom za prąd.

Kluczowe rozróżnienie falowników przed podłączeniem

Zanim przejdziemy do fizycznego podłączenia, muszę podkreślić jedną z najważniejszych kwestii, która często prowadzi do błędów i uszkodzeń. Istnieje fundamentalna różnica między typami falowników, a jej zrozumienie jest absolutnie kluczowe dla powodzenia całego przedsięwzięcia.

Falownik zasilany 1-fazowo (wyjście 3x230V) dlaczego NIE nadaje się do Twojego silnika?

Wielu użytkowników popełnia błąd, próbując podłączyć silnik jednofazowy do standardowego falownika, który jest zasilany jednofazowo (1x230V), ale ma wyjście trójfazowe (3x230V). Chociaż taki falownik może zasilać mały silnik trójfazowy zasilany z jednej fazy, nie jest on przeznaczony do sterowania silnikami jednofazowymi. Dlaczego? Silnik jednofazowy ma inną konstrukcję uzwojeń (główne i pomocnicze, często z kondensatorem). Podłączenie go do wyjścia trójfazowego falownika spowoduje nierówne obciążenie wyjść falownika, co może prowadzić do jego przegrzewania, uszkodzenia, a w najlepszym wypadku do nieprawidłowej i niestabilnej pracy silnika. Ryzykujesz zarówno kosztowną naprawę falownika, jak i uszkodzenie samego silnika.

Dedykowany falownik do silnika 1-fazowego: Jak go rozpoznać i dlaczego to jedyny słuszny wybór?

Jedynym prawidłowym i bezpiecznym rozwiązaniem jest użycie dedykowanego falownika do silnika jednofazowego. Taki falownik, choć również zasilany jednofazowo, posiada specjalnie zaprojektowane wyjście, które emuluje odpowiednie przesunięcie fazowe dla uzwojeń silnika jednofazowego. Jak go rozpoznać? Zazwyczaj producenci wyraźnie oznaczają takie urządzenia jako "Single Phase Output VFD" lub "Falownik do silników 1-fazowych". W specyfikacji technicznej szukaj informacji o wyjściu jednofazowym (np. L-out, N-out zamiast U, V, W) lub o kompatybilności z silnikami jednofazowymi. To jedyna droga, aby zapewnić stabilną, efektywną i bezpieczną pracę Twojego silnika.

Przygotowanie do montażu: Co musisz wiedzieć i mieć

Prawidłowe przygotowanie to podstawa sukcesu. Zanim chwycisz za narzędzia, musisz zebrać niezbędne informacje i upewnić się, że masz wszystko, czego potrzebujesz, a przede wszystkim, że działasz bezpiecznie. Pamiętaj, że praca z elektrycznością wymaga rozwagi i precyzji.

Krok 1: Analiza tabliczki znamionowej silnika jakie dane są kluczowe?

Tabliczka znamionowa silnika to prawdziwa skarbnica informacji. Zanim dobierzesz falownik i zaczniesz programowanie, musisz dokładnie odczytać i zinterpretować dane z niej. Oto kluczowe parametry, na które musisz zwrócić uwagę:

• Moc (kW): Podstawowa informacja do doboru mocy falownika.
• Prąd znamionowy (A): Niezwykle ważny parametr, który posłuży do ustawienia zabezpieczeń w falowniku.
• Napięcie (V): Sprawdź, czy silnik jest przystosowany do napięcia, którym będziesz go zasilać (np. 230V).
• Częstotliwość (Hz): Zazwyczaj 50 Hz w Europie.
• Prędkość obrotowa (obr/min): Pomocna przy ocenie pracy silnika.

Te dane są absolutnie kluczowe dla prawidłowego doboru falownika i jego późniejszego, bezpiecznego programowania.

Krok 2: Dobór falownika o właściwej mocy i prądzie

Po zebraniu danych z tabliczki znamionowej, możesz przystąpić do wyboru dedykowanego falownika jednofazowego. Pamiętaj, aby dobrać go na podstawie mocy (kW) i prądu znamionowego (A) silnika. Zawsze lepiej jest wybrać falownik o nieco większym prądzie znamionowym niż silnik, aby mieć pewien zapas. Na polskim rynku popularne i godne polecenia serie falowników przeznaczonych do silników jednofazowych to między innymi Invertek Optidrive ODE3, Eaton DC1 czy Sanyu SXE. Upewnij się, że wybrany model jest faktycznie dedykowany do silników jednofazowych, a nie jest to standardowy falownik 1-fazowy z wyjściem 3-fazowym.

Krok 3: Lista kontrolna bezpieczeństwa odłącz zasilanie, sprawdź uziemienie!

Bezpieczeństwo jest priorytetem numer jeden. Zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że spełniasz poniższe punkty:

• Odłącz zasilanie! To absolutna podstawa. Upewnij się, że obwód jest całkowicie pozbawiony napięcia.
• Sprawdź prawidłowe i skuteczne uziemienie (przewód PE) zarówno falownika, jak i silnika. Uziemienie chroni przed porażeniem elektrycznym w przypadku awarii.
• Użyj przewodów o odpowiednim przekroju. Zbyt cienkie przewody mogą się przegrzewać i stanowić zagrożenie pożarowe. Sprawdź zalecenia producenta falownika i silnika.
• Upewnij się, że falownik jest zamontowany w miejscu zapewniającym odpowiednią wentylację i ochronę przed wilgocią oraz pyłem.
• Miej pod ręką podstawowe narzędzia izolowane.

Podłączenie falownika do silnika jednofazowego: Instrukcja krok po kroku

Gdy masz już wszystkie niezbędne informacje i sprzęt, a zasady bezpieczeństwa zostały spełnione, możemy przejść do sedna fizycznego podłączenia falownika do silnika. Postępuj zgodnie z moimi wskazówkami, a unikniesz niepotrzebnych problemów.

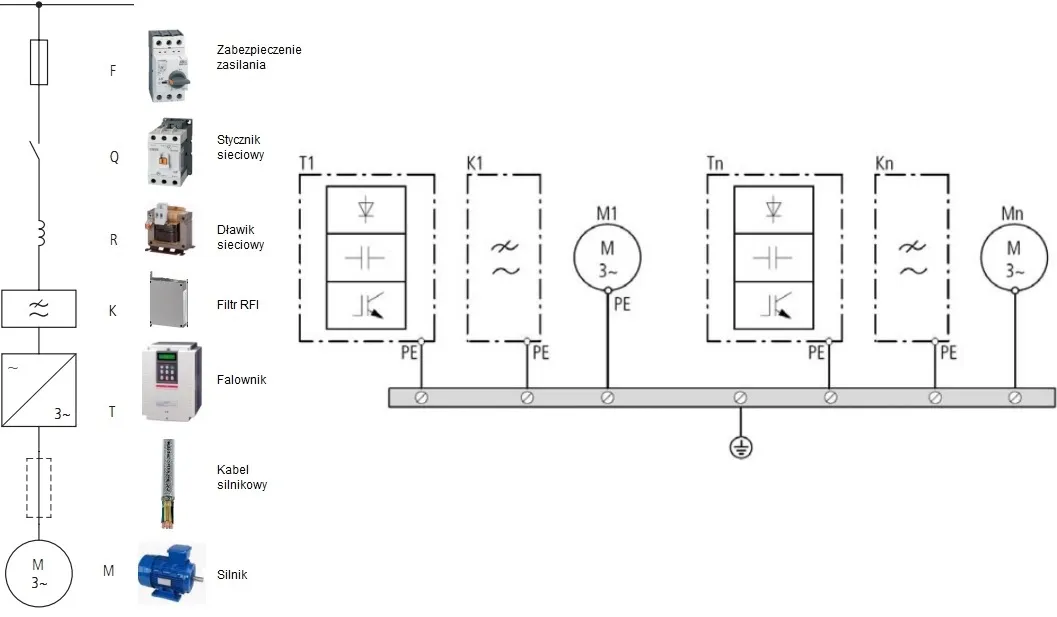

Schemat połączeń: Jak prawidłowo podpiąć zasilanie do wejścia falownika (L, N, PE)?

Pierwszym krokiem jest podłączenie zasilania sieciowego do wejścia falownika. Zazwyczaj falownik posiada zaciski oznaczone jako L (faza), N (neutralny) i PE (ochronny/uziemienie). Podłącz przewód fazowy do zacisku L, przewód neutralny do zacisku N, a przewód ochronny (żółto-zielony) do zacisku PE. Upewnij się, że połączenia są solidne i dobrze dokręcone. Prawidłowe uziemienie jest tutaj absolutnie kluczowe dla Twojego bezpieczeństwa i prawidłowej pracy urządzenia.

Najważniejszy etap: Identyfikacja uzwojeń silnika i odłączenie kondensatora

To jest najważniejszy i często pomijany etap, który decyduje o sukcesie całej operacji. Silniki jednofazowe posiadają uzwojenie główne (robocze) i uzwojenie pomocnicze (rozruchowe), często połączone z kondensatorem pracy i/lub rozruchowym. Twoim zadaniem jest zidentyfikowanie tych uzwojeń i BEZWZGLĘDNE odłączenie kondensatora (lub kondensatorów). Falownik przejmuje funkcję wytwarzania przesunięcia fazowego, które wcześniej zapewniał kondensator. Pozostawienie kondensatora w obwodzie, gdy silnik jest sterowany falownikiem, doprowadzi do jego uszkodzenia, a w konsekwencji do awarii całego układu. W razie wątpliwości, poszukaj schematu połączeń dla Twojego konkretnego modelu silnika lub skonsultuj się z elektrykiem.

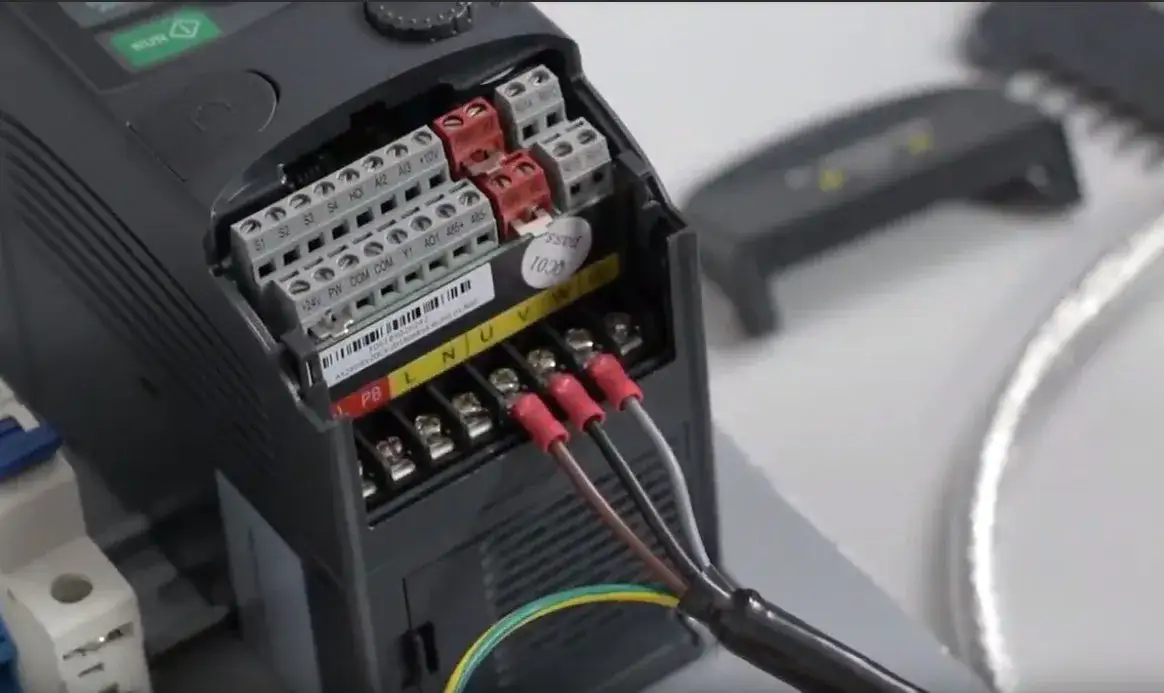

Podłączanie silnika do wyjścia falownika gdzie wpiąć uzwojenie główne i pomocnicze?

Po odłączeniu kondensatora, podłącz uzwojenie główne i pomocnicze silnika bezpośrednio do wyjścia falownika. Dedykowane falowniki do silników jednofazowych mają zazwyczaj zaciski wyjściowe oznaczone jako L-out i N-out (lub podobnie, np. U i V). Skonsultuj się z instrukcją falownika i schematem silnika, aby prawidłowo podłączyć uzwojenia do odpowiednich zacisków wyjściowych falownika. Upewnij się, że połączenia są stabilne i bezpieczne.

Rola przewodów ekranowanych jak zminimalizować zakłócenia elektromagnetyczne (EMC)?

Do połączenia falownika z silnikiem zawsze zalecam stosowanie przewodów ekranowanych. Falowniki, ze względu na swoją zasadę działania (szybkie przełączanie napięcia), generują zakłócenia elektromagnetyczne (EMC). Przewody ekranowane, dzięki swojej konstrukcji, skutecznie minimalizują emisję tych zakłóceń, chroniąc inne urządzenia elektroniczne w pobliżu przed niepożądanym wpływem. Dodatkowo, ekranowanie zapobiega wpływowi zewnętrznych zakłóceń na pracę samego falownika i silnika, zapewniając stabilną i niezawodną pracę całego układu. Pamiętaj o prawidłowym podłączeniu ekranu do uziemienia.

Pierwsze uruchomienie: Programowanie falownika dla optymalnej pracy

Po fizycznym podłączeniu nadszedł czas na "ożywienie" układu, czyli programowanie falownika. To równie ważny etap, co samo podłączenie, ponieważ to tutaj ustawiasz parametry, które zapewnią optymalną i bezpieczną pracę silnika.

Wprowadzanie danych silnika: Jak ustawić prąd znamionowy i napięcie?

Kluczem do prawidłowej pracy jest wprowadzenie do falownika podstawowych danych z tabliczki znamionowej silnika. Zazwyczaj będziesz musiał ustawić następujące parametry:

• Prąd znamionowy silnika (A): To jest krytyczne dla ochrony silnika przed przeciążeniem. Ustaw wartość odczytaną z tabliczki znamionowej.
• Napięcie znamionowe silnika (V): W przypadku silników jednofazowych zazwyczaj 230V.
• Moc znamionowa silnika (kW): Pomocna dla algorytmów sterowania falownika.
• Częstotliwość znamionowa silnika (Hz): Zwykle 50 Hz.

Te ustawienia są fundamentem, na którym falownik buduje swoje algorytmy sterowania i zabezpieczenia. Ich prawidłowe wprowadzenie gwarantuje, że silnik będzie pracował w bezpiecznych i efektywnych warunkach.

Ustawianie ramp startu i stopu: Co to jest i jak wpływa na pracę maszyny?

Rampa startu (czas rozpędzania) to czas, w jakim silnik osiąga zadaną prędkość od momentu startu. Z kolei rampa stopu (czas hamowania) to czas, w jakim silnik zwalnia do zatrzymania. Prawidłowe ustawienie tych parametrów jest niezwykle ważne. Zbyt krótka rampa startu może prowadzić do gwałtownego przyspieszenia, obciążając mechanicznie silnik i maszynę. Zbyt długa rampa może z kolei wydłużać procesy produkcyjne. Analogicznie, zbyt szybkie hamowanie może powodować udary. Optymalne ustawienie ramp zapewnia płynne uruchamianie i zatrzymywanie silnika, redukując obciążenia mechaniczne i elektryczne, co przekłada się na dłuższą żywotność całego układu.

Określanie zakresu pracy: Jak skonfigurować minimalną i maksymalną częstotliwość?

W falowniku musisz również skonfigurować minimalną i maksymalną częstotliwość pracy. Maksymalna częstotliwość to zazwyczaj 50 Hz (lub 60 Hz w zależności od regionu). Jeśli chodzi o minimalną częstotliwość, dla silników jednofazowych sterowanych falownikiem, często nie zaleca się pracy poniżej 30-35 Hz. Wynika to z konstrukcji silnika przy bardzo niskich częstotliwościach może dochodzić do spadku wydajności chłodzenia, nierównej pracy, a nawet przegrzewania się silnika. Zawsze warto skonsultować się z dokumentacją silnika i falownika, aby określić bezpieczny i efektywny zakres pracy.

Rozwiązywanie problemów: Co robić, gdy falownik i silnik nie działają poprawnie

Nawet przy najlepszych chęciach i starannym montażu, czasem zdarzają się problemy. Pamiętaj, że diagnostyka to klucz do szybkiego rozwiązania. Oto najczęstsze scenariusze i moje wskazówki, jak sobie z nimi radzić.

Silnik buczy, ale nie startuje: Gdzie szukać przyczyny?

Jeśli silnik buczy, ale nie rozpoczyna ruchu, to zazwyczaj znak, że coś jest nie tak z fazą rozruchową. Oto co powinieneś sprawdzić:

• Kondensator: Upewnij się, że kondensator został definitywnie odłączony. To najczęstsza przyczyna tego problemu w silnikach jednofazowych sterowanych falownikiem.
• Poprawność podłączeń: Sprawdź, czy uzwojenie główne i pomocnicze są prawidłowo podłączone do wyjść falownika. Mogło dojść do zamiany przewodów.
• Parametry falownika: Zweryfikuj, czy podstawowe parametry silnika (prąd, napięcie) zostały poprawnie wprowadzone do falownika.
• Obciążenie mechaniczne: Upewnij się, że silnik nie jest nadmiernie obciążony mechanicznie na starcie. Spróbuj uruchomić go bez obciążenia.

Nierówna praca lub przegrzewanie się silnika: Sprawdź te ustawienia

Nierówna praca silnika lub jego przegrzewanie to sygnały, że coś jest nie tak z jego sterowaniem lub obciążeniem. Oto co należy zweryfikować:

• Parametry silnika w falowniku: Ponownie sprawdź, czy wszystkie dane z tabliczki znamionowej silnika (prąd, napięcie, moc) są poprawnie wprowadzone do falownika. Niewłaściwe wartości mogą prowadzić do nieprawidłowego sterowania.
• Zakres częstotliwości pracy: Upewnij się, że silnik nie pracuje zbyt długo na bardzo niskich częstotliwościach (poniżej 30-35 Hz). Może to prowadzić do niedostatecznego chłodzenia i przegrzewania.
• Obciążenie: Sprawdź, czy obciążenie mechaniczne silnika nie jest zbyt duże dla jego mocy.
• Wentylacja: Upewnij się, że silnik ma odpowiednie warunki chłodzenia i jego wentylator działa poprawnie.

Przeczytaj również: Falownik jednofazowy w trójfazie: Tak, ale... Poznaj limity i ryzyka

Falownik wyświetla błąd przeciążenia: Diagnostyka krok po kroku

Błąd przeciążenia (Overload) na falowniku to sygnał, że silnik pobiera zbyt duży prąd. Oto jak przeprowadzić diagnostykę:

1. Sprawdź ustawienia prądu znamionowego: Upewnij się, że wartość prądu znamionowego silnika wprowadzona do falownika jest zgodna z tabliczką znamionową i nie jest zaniżona.
2. Weryfikuj obciążenie mechaniczne: Odłącz silnik od maszyny i spróbuj uruchomić go bez obciążenia. Jeśli falownik nadal zgłasza błąd, problem leży w silniku lub falowniku. Jeśli błąd znika, problemem jest nadmierne obciążenie mechaniczne maszyny.
3. Sprawdź stan silnika: Czy silnik obraca się swobodnie? Czy łożyska nie są zatarte? Potencjalne problemy mechaniczne silnika mogą powodować wzrost poboru prądu.
4. Zbadaj izolację uzwojeń: W rzadkich przypadkach, uszkodzona izolacja uzwojeń silnika może prowadzić do zwarć i zwiększonego poboru prądu. Wymaga to pomiarów rezystancji izolacji.
5. Zwiększ czas rampy startu: Jeśli błąd przeciążenia pojawia się tylko podczas startu, spróbuj wydłużyć czas rampy startu (rozpędzania).
