W dzisiejszych czasach, kiedy fotowoltaika staje się standardem w domach i firmach, zrozumienie kluczowych technologii jest absolutnie niezbędne. Jedną z nich jest inwerter wyposażony w technologię MPPT. To właśnie on stanowi serce każdej instalacji, a jego prawidłowe działanie jest kluczowe dla maksymalizacji uzysku energii i efektywności całego systemu.
Inwerter MPPT: Klucz do maksymalnej wydajności Twojej fotowoltaiki
- MPPT (Maximum Power Point Tracking) to algorytm, który maksymalizuje moc uzyskiwaną z paneli fotowoltaicznych, nieustannie śledząc i dostosowując ich punkt pracy.
- Technologia MPPT może zwiększyć uzysk energii z instalacji nawet o 20-30%, szczególnie w zmiennych warunkach nasłonecznienia i temperatury.
- Zaawansowane algorytmy globalnego MPPT efektywnie radzą sobie z problemem częściowego zacienienia, minimalizując straty mocy.
- Inwertery MPPT są znacznie wydajniejsze (do 98%) niż starsze regulatory PWM (ok. 78%), które marnują część energii.
- MPPT jest standardem w nowoczesnych instalacjach on-grid i zalecanym rozwiązaniem w większych systemach off-grid.
- Wybór inwertera z odpowiednią liczbą trackerów MPPT jest kluczowy dla optymalizacji pracy instalacji na skomplikowanych dachach.
MPPT: Serce Twojej instalacji fotowoltaicznej
Zacznijmy od rozszyfrowania samego skrótu. MPPT to Maximum Power Point Tracking, czyli śledzenie maksymalnego punktu mocy. Jest to zaawansowany algorytm oraz układ elektroniczny, który znajdziemy zarówno w inwerterach fotowoltaicznych, jak i w regulatorach ładowania. Jego podstawowa rola jest prosta, ale niezwykle istotna: ma za zadanie maksymalizować ilość energii elektrycznej, jaką jesteśmy w stanie pozyskać z paneli fotowoltaicznych w każdych warunkach.W systemie fotowoltaicznym MPPT pełni funkcję swoistego "dyrygenta". Nieustannie dostosowuje obciążenie do punktu, w którym panel słoneczny generuje najwięcej energii. Warto pamiętać, że ten "punkt mocy maksymalnej" nie jest stały. Jest on dynamiczny i zależy od wielu czynników, takich jak aktualne natężenie promieniowania słonecznego, temperatura ogniw, a także ewentualne zacienienie. Moim zdaniem, to właśnie ta zdolność do adaptacji sprawia, że MPPT jest tak kluczowe w przekształcaniu każdego promienia słońca w cenną, czystą energię.
Podstawowa zasada działania tej skomplikowanej technologii jest w gruncie rzeczy dość prosta do zrozumienia. Układ MPPT nieustannie monitoruje dwa kluczowe parametry z paneli: napięcie (V) i natężenie prądu (A). Następnie, na bieżąco oblicza ich iloczyn, czyli moc (W). Po co to wszystko? Aby poprzez dynamiczną zmianę parametrów pracy "szukać" takiego punktu na charakterystyce prądowo-napięciowej modułu, w którym moc jest maksymalna. Dzięki temu inwerter jest w stanie "wyciągnąć" z paneli znacznie więcej energii, niż byłoby to możliwe przy stałym punkcie pracy, co bezpośrednio przekłada się na większe zyski z instalacji.Jak algorytm MPPT maksymalizuje produkcję energii?
Aby lepiej zrozumieć, jak MPPT wpływa na produkcję energii, przyjrzyjmy się procesowi śledzenia maksymalnego punktu mocy krok po kroku:
- Monitorowanie parametrów: Algorytm MPPT nieustannie mierzy napięcie i prąd generowany przez panele fotowoltaiczne.
- Obliczanie mocy: Na podstawie zmierzonych wartości napięcia i prądu, układ oblicza aktualną moc wyjściową paneli.
- Poszukiwanie punktu mocy maksymalnej: Algorytm zmienia obciążenie paneli (poprzez regulację napięcia i prądu), a następnie ponownie mierzy moc. Porównuje nową moc z poprzednią, aby określić, czy ruch w danym kierunku (np. zwiększenie napięcia) doprowadził do wzrostu, czy spadku mocy.
- Dostosowywanie i utrzymywanie: Na podstawie tych porównań, MPPT dynamicznie dostosowuje punkt pracy paneli, dążąc do osiągnięcia i utrzymania maksymalnego punktu mocy. Ten proces jest cykliczny i odbywa się wielokrotnie na sekundę.
Kluczowe dla efektywności tego procesu są czynniki wpływające na punkt mocy maksymalnej. Są to przede wszystkim:
- Natężenie promieniowania słonecznego: Im więcej słońca, tym wyższa moc, ale i położenie MPP na krzywej I-V ulega zmianie.
- Temperatura ogniw: Wzrost temperatury ogniw powoduje spadek napięcia i nieznaczny wzrost prądu, co w efekcie obniża moc wyjściową i przesuwa MPP.
- Częściowe zacienienie: To najbardziej problematyczny czynnik, który może tworzyć wiele lokalnych punktów mocy maksymalnej, co utrudnia algorytmowi znalezienie tego globalnego.
Zacienienie paneli: Jak inwerter MPPT radzi sobie ze stratami mocy?

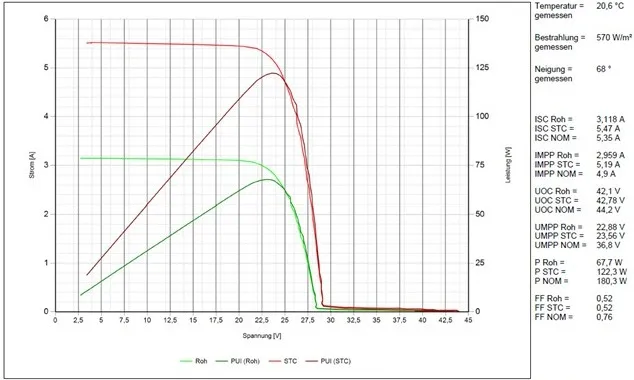

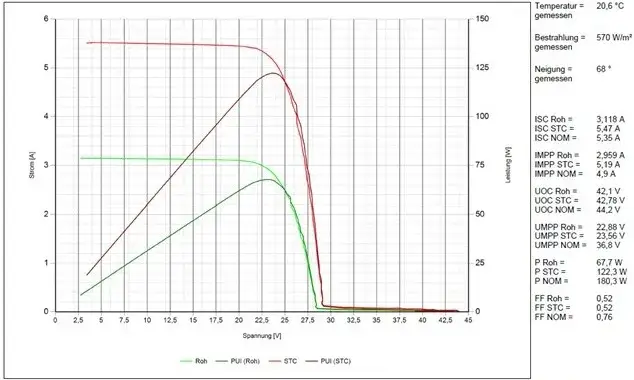

Zacienienie paneli to jeden z największych, a często niedocenianych wrogów wydajności instalacji fotowoltaicznej. Nawet niewielki cień rzucony przez komin, drzewo, antenę, a nawet zalegające liście czy brud, może prowadzić do znacznych strat mocy. Dlaczego? Ponieważ na charakterystyce prądowo-napięciowej modułu pojawia się wtedy wiele lokalnych punktów mocy maksymalnej, a znalezienie tego prawdziwego, globalnego maksimum, staje się wyzwaniem. W skrajnych przypadkach, straty mogą sięgać nawet 30-40%.
W tym kontekście kluczowa staje się różnica między lokalnym a globalnym MPPT. Prostsze algorytmy MPPT, które można nazwać "lokalnymi", mogą niestety "utknąć" na jednym z lokalnych punktów mocy maksymalnej. Oznacza to, że inwerter nie będzie w stanie znaleźć optymalnego punktu pracy dla całej instalacji, a co za tym idzie, nie wykorzysta w pełni jej potencjału.
Na szczęście, w nowoczesnych inwerterach stosuje się zaawansowane algorytmy globalnego MPPT (Global Maximum Power Point Tracking). Ich działanie polega na tym, że okresowo skanują one całą krzywą prądowo-napięciową, nie ograniczając się do najbliższego maksimum. Dzięki temu są w stanie znaleźć absolutnie najwyższy punkt mocy, nawet jeśli znajduje się on daleko od początkowego punktu pracy.
Renomowani producenci inwerterów, tacy jak SMA, Fronius czy Huawei, inwestują ogromne środki w rozwój tych algorytmów globalnego MPPT. Dzięki nim, nawet w przypadku częściowego zacienienia, inwerter potrafi inteligentnie omijać zacienione moduły i optymalizować pracę pozostałych, minimalizując straty mocy. To sprawia, że instalacja jest znacznie bardziej odporna na trudne warunki i pracuje efektywniej, co potwierdzam z mojego doświadczenia.
Warto sobie uświadomić, że zły dobór technologii MPPT w przypadku problematycznego zacienienia może prowadzić do strat rzędu 30-40% mocy. Dla instalacji o mocy 5 kWp oznacza to, że rocznie możemy stracić nawet kilkaset kWh energii. Przeliczając to na pieniądze, jest to znacząca kwota, która mogłaby zasilić domowe urządzenia lub zostać odsprzedana do sieci. Dlatego tak ważne jest, aby przy projektowaniu instalacji zwrócić uwagę na jakość i zaawansowanie algorytmów MPPT w wybranym inwerterze.
MPPT czy PWM: Porównanie technologii dla Twojej instalacji
Zanim technologia MPPT stała się powszechna, w systemach fotowoltaicznych, zwłaszcza tych mniejszych i off-grid, często stosowano regulatory PWM (Pulse Width Modulation). Jest to starsza i prostsza alternatywa. Regulatory PWM działają w uproszczeniu poprzez "obcinanie" nadmiaru napięcia z paneli, aby dopasować je do napięcia akumulatora. Niestety, ten "nadmiar" napięcia jest po prostu marnowany w postaci ciepła, co prowadzi do strat energii. Wybór regulatora PWM ma sens jedynie w bardzo małych systemach off-grid, gdzie napięcie paneli jest zbliżone do napięcia akumulatora, a budżet jest mocno ograniczony. W praktyce, w większości zastosowań, nie jest to optymalne rozwiązanie.
Z kolei regulatory MPPT oferują wyraźną przewagę technologiczną. Dzięki wbudowanej przetwornicy DC-DC, potrafią one przekonwertować wysokie napięcie i niski prąd z paneli na niższe napięcie i wyższy prąd, który jest idealnie dopasowany do ładowania akumulatora. Co najważniejsze, robią to z minimalnymi stratami, wykorzystując niemal całą dostępną moc. To właśnie dlatego ich wydajność sięga imponujących 98%, co jest nieosiągalne dla technologii PWM.
Aby lepiej zobrazować główne różnice w wydajności, przygotowałem porównanie obu systemów:
| Cecha | PWM | MPPT |
|---|---|---|
| Wydajność (uzysk energii) | Ok. 78% | Do 98% (zwiększenie uzysku o 20-30%) |
| Działanie w zmiennych warunkach | Słabe, duże straty w pochmurne dni | Bardzo dobre, optymalizacja w każdych warunkach |
| Konwersja napięcia | Brak (napięcie paneli musi być zbliżone do akumulatora) | Tak (przetwornica DC-DC), elastyczność w doborze paneli |
| Efektywność ładowania | Niska, marnowanie energii | Wysoka, maksymalne wykorzystanie mocy |
| Koszty | Niskie | Wyższe |
Analizując koszty i korzyści, łatwo dojść do wniosku, że choć regulatory MPPT są zazwyczaj droższe od PWM, ich znacznie wyższa wydajność i większy uzysk energii (szczególnie w większych systemach i zmiennych warunkach) szybko zwracają inwestycję. W mojej opinii, w większości nowoczesnych instalacji fotowoltaicznych, niezależnie od ich skali, MPPT jest już standardem i jedynym słusznym wyborem, jeśli zależy nam na maksymalizacji zysków i efektywności.
Kiedy technologia MPPT jest kluczowa dla Twojej instalacji?
W kontekście instalacji on-grid, czyli tych podłączonych do sieci energetycznej, odpowiedź jest prosta: każdy nowoczesny falownik sieciowy posiada wbudowane układy MPPT. Jest to absolutny standard i kluczowy element ich działania. Dlaczego? Ponieważ maksymalizacja energii oddawanej do sieci bezpośrednio przekłada się na oszczędności na rachunkach za prąd i potencjalne zyski z odsprzedaży nadwyżek. Bez MPPT, wydajność takich systemów byłaby po prostu nieakceptowalna.
Jeśli chodzi o systemy off-grid (wyspowe), sytuacja jest nieco inna, ponieważ użytkownik ma teoretycznie wybór między PWM a MPPT. Jednakże, z mojego doświadczenia wynika, że MPPT staje się koniecznością w większych systemach off-grid lub tam, gdzie napięcie paneli jest znacznie wyższe niż napięcie akumulatorów. MPPT znacznie efektywniej ładuje magazyn energii, co jest absolutnie kluczowe dla stabilności i niezawodności całego systemu, zwłaszcza w okresach mniejszego nasłonecznienia.
Warto również wspomnieć o mikroinwerterach i optymalizatorach mocy. W ich przypadku, każdy mikroinwerter ma swój własny, dedykowany układ MPPT. Pozwala to na optymalizację pracy pojedynczego modułu PV, niezależnie od pozostałych. Jest to szczególnie korzystne w instalacjach o skomplikowanym kształcie dachu, gdzie panele są zamontowane pod różnymi kątami, lub z problematycznym, zmiennym zacienieniem. Dzięki temu, nawet jeśli jeden panel jest zacieniony, pozostałe pracują z maksymalną wydajnością.
Na polskim rynku, standardem w domowych i komercyjnych instalacjach on-grid są inwertery stringowe z co najmniej dwoma niezależnymi wejściami MPPT. To rozwiązanie jest idealne dla dachów o wielu płaszczyznach, na przykład z orientacją wschód-zachód. Dzięki niezależnym trackerom, panele na każdej z tych płaszczyzn mogą być optymalizowane osobno, co maksymalizuje uzysk energii przez cały dzień, niezależnie od pozycji słońca. Pozwala to na elastyczne projektowanie instalacji i lepsze dopasowanie do specyfiki danego obiektu.
Przeczytaj również: Jak podłączyć inwerter hybrydowy? Bezpieczny montaż i formalności
Jak wybrać inwerter z najlepszym systemem MPPT?
Wybór odpowiedniego inwertera z zaawansowanym systemem MPPT to decyzja, która będzie miała długoterminowy wpływ na wydajność Twojej instalacji. Zawsze doradzam moim klientom, aby zwracali uwagę na parametr "sprawność śledzenia MPPT" w karcie katalogowej inwertera. Im wyższa wartość (np. powyżej 99%), tym lepiej. Oznacza to, że algorytm jest bardziej precyzyjny i efektywniej wykorzystuje dostępną energię z paneli, minimalizując straty.
Kolejnym kluczowym aspektem jest liczba trackerów MPPT w inwerterze. Jest to szczególnie ważne, jeśli Twój dach ma:
- Różne orientacje: Na przykład panele skierowane na wschód i zachód, lub na południe z częścią na wschodzie/zachodzie. Każda orientacja powinna mieć swój niezależny tracker.
- Problemy z częściowym zacienieniem: Więcej niezależnych trackerów pozwala na lepszą optymalizację pracy każdej sekcji paneli, co minimalizuje wpływ zacienienia na całą instalację.
Nie bez znaczenia jest także renoma producenta. Firmy takie jak SMA, Fronius czy Huawei to liderzy rynku, którzy inwestują ogromne środki w rozwój i udoskonalanie swoich algorytmów globalnego MPPT. Wybór sprawdzonej marki często gwarantuje nie tylko wyższą realną wydajność i mniejsze straty w trudnych warunkach, ale także niezawodność i długowieczność urządzenia. Moje doświadczenie pokazuje, że ta inwestycja w jakość zwraca się z nawiązką, przekładając się na większe i bardziej stabilne zyski z instalacji.
Podsumowując, technologia MPPT jest absolutnie nieodzownym elementem nowoczesnej instalacji fotowoltaicznej. Świadomy wybór inwertera z zaawansowanym systemem MPPT to klucz do maksymalizacji uzyskanej energii, szybszego zwrotu z inwestycji i długoterminowej satysfakcji z posiadania własnej, efektywnej elektrowni słonecznej.
