W dzisiejszych czasach, gdy efektywność energetyczna i komfort użytkowania stają się priorytetem, podłączenie falownika do pompy głębinowej to krok, który rewolucjonizuje domową instalację wodną. Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces instalacji i konfiguracji falownika, pomagając osiągnąć stałe ciśnienie wody i znaczące oszczędności w domowym budżecie.
Podłączenie falownika do pompy głębinowej: stałe ciśnienie i oszczędności dzięki precyzyjnej instalacji
- Falownik zapewnia stałe ciśnienie wody w instalacji i znacząco obniża zużycie energii (30-60%).
- Wydłuża żywotność pompy dzięki łagodnemu startowi i wbudowanym zabezpieczeniom (np. przed suchobiegiem).
- Kluczem do sukcesu jest prawidłowy dobór falownika do mocy i prądu znamionowego pompy, z uwzględnieniem zapasu mocy.
- Niezbędny jest czujnik ciśnienia oraz precyzyjne podłączenie przewodów zasilających pompę (U, V, W) i zasilania sieciowego.
- Poprawna konfiguracja falownika, w tym wprowadzenie danych silnika i ustawienie ciśnienia zadanego, jest fundamentem jego działania.
- Unikaj najczęstszych błędów, takich jak niedopasowanie falownika, zła lokalizacja montażu czy ignorowanie instrukcji producenta.
Wielu z nas kojarzy falownik jedynie z przemysłem, lecz w kontekście domowej instalacji wodnej to urządzenie staje się prawdziwym game changerem. To coś znacznie więcej niż zwykły włącznik to inteligentne centrum zarządzania Twoją pompą głębinową, oferujące rewolucyjne korzyści, które odczujesz zarówno w portfelu, jak i codziennym komforcie.
Oszczędność, która zaskoczy Twój portfel: jak falownik realnie obniża rachunki za prąd?
Kluczową zaletą falownika jest jego zdolność do płynnej regulacji prędkości obrotowej silnika pompy. Zamiast pracować zawsze z pełną mocą, pompa dostosowuje się do bieżącego zapotrzebowania na wodę. Oznacza to, że gdy potrzebujesz tylko niewielkiego strumienia, falownik zmniejsza obroty silnika, co bezpośrednio przekłada się na mniejsze zużycie energii elektrycznej. Z mojego doświadczenia wynika, że takie optymalizowanie pracy pompy może obniżyć rachunki za prąd o 30% do nawet 60%, co w skali roku stanowi naprawdę znaczącą kwotę.Koniec z uderzeniami ciśnienia: jak łagodny start wydłuża życie Twojej pompy i całej instalacji?
Tradycyjne pompy uruchamiają się gwałtownie, co generuje tzw. uderzenia hydrauliczne w instalacji. To nic innego jak nagłe skoki ciśnienia, które obciążają zarówno samą pompę, jak i rury, zawory czy inne elementy systemu. Falownik eliminuje ten problem dzięki funkcji łagodnego startu i zatrzymania (soft start/stop). Pompa rozpędza się i zwalnia stopniowo, minimalizując zużycie mechaniczne silnika i chroniąc całą instalację wodną przed uszkodzeniami. To prosta droga do wydłużenia żywotności Twojego systemu na długie lata.
Inteligentny strażnik w Twojej studni: zintegrowane zabezpieczenia, które chronią przed awarią
Nowoczesne falowniki to prawdziwi strażnicy Twojej pompy. Posiadają szereg wbudowanych zabezpieczeń, które chronią urządzenie przed najczęstszymi przyczynami awarii. To nie tylko wygoda, ale przede wszystkim spokój ducha, że Twoja inwestycja jest bezpieczna.
- Ochrona przed suchobiegiem: Falownik wykrywa brak wody w studni i automatycznie wyłącza pompę, zapobiegając jej przegrzaniu i uszkodzeniu.
- Zabezpieczenie przed przeciążeniem silnika: Monitoruje prąd pobierany przez silnik i wyłącza go, gdy przekroczy bezpieczne wartości, chroniąc przed spaleniem.
- Ochrona przed zanikiem fazy: W przypadku instalacji trójfazowych, falownik reaguje na brak jednej z faz, co mogłoby doprowadzić do poważnej awarii silnika.
- Zabezpieczenie przed skokami napięcia: Chroni elektronikę falownika i silnik pompy przed uszkodzeniami spowodowanymi niestabilnym zasilaniem.
- Ochrona przed zbyt wysoką/niską temperaturą: Monitoruje temperaturę pracy falownika, zapobiegając przegrzaniu lub zamarznięciu.
Komfort, o jakim nie myślałeś: idealnie równe ciśnienie w każdym kranie
Czy znasz to uczucie, gdy bierzesz prysznic, a ktoś odkręca kran w kuchni i ciśnienie nagle spada? Z falownikiem to przeszłość. Dzięki ciągłej regulacji prędkości pompy, system utrzymuje idealnie stałe ciśnienie w całej instalacji wodnej, niezależnie od liczby jednocześnie otwartych punktów poboru. To ogromny wzrost komfortu użytkowania, a dodatkowo system pracuje ciszej i często pozwala na rezygnację z dużego, zajmującego miejsce zbiornika hydroforowego na rzecz mniejszego zbiornika wyrównawczego.
Prawidłowy dobór falownika to absolutna podstawa. Nawet najlepiej podłączone urządzenie nie spełni swojej funkcji, jeśli nie będzie odpowiednio dopasowane do mocy i specyfiki Twojej pompy głębinowej. To klucz do efektywnej i bezawaryjnej pracy całego systemu.
Moc i prąd znamionowy: najważniejsze parametry, których nie możesz zignorować
Przy doborze falownika do pompy głębinowej, moc (podana w kW) jest oczywiście ważna, ale najważniejszym parametrem, na który musisz zwrócić uwagę, jest prąd znamionowy silnika pompy, wyrażony w amperach (A). Zawsze odczytaj go z tabliczki znamionowej swojej pompy. Falownik musi być w stanie dostarczyć prąd o wartości równej lub większej niż prąd znamionowy silnika. Zbyt mały falownik będzie się przegrzewał i szybko ulegnie awarii.
Zasada "jednego oczka wyżej": dlaczego warto wybrać falownik z lekkim zapasem mocy?
Zawsze rekomenduję moim klientom, aby wybierali falownik "o klasę wyżej" niż nominalna moc pompy. Co to oznacza? Jeśli masz pompę o mocy 1,5 kW, rozważ falownik 2,2 kW. Dlaczego? Silniki głębinowe, pracujące w trudnych warunkach, mają często niższą sprawność, a w instalacji mogą występować spadki napięcia. Dodatkowy zapas mocy falownika zapewnia stabilniejszą pracę, mniejsze obciążenie urządzenia i dłuższą żywotność. To inwestycja, która się opłaca.
Instalacja jedno- czy trójfazowa? Jak dopasować falownik do zasilania Twojej pompy?
Rodzaj zasilania Twojej pompy ma kluczowe znaczenie przy wyborze falownika. Musisz wiedzieć, czy Twoja pompa jest jednofazowa (230V) czy trójfazowa (400V). Pamiętaj, że istnieją również specjalne falowniki, które zasilane są z jednej fazy (230V), ale potrafią zasilać silnik trójfazowy (3x230V), co jest często wykorzystywane w domowych instalacjach.
| Rodzaj zasilania pompy | Wymagany typ falownika |
|---|---|
| Jednofazowa (230V) | Z wejściem jednofazowym (230V) i wyjściem jednofazowym (230V) |
| Trójfazowa (400V) | Z wejściem trójfazowym (400V) i wyjściem trójfazowym (400V) |
| Trójfazowa (400V) w instalacji jednofazowej | Z wejściem jednofazowym (230V) i wyjściem trójfazowym (3x230V) |
Nie daj się wilgoci! Jaki stopień ochrony IP wybrać dla falownika w piwnicy lub studzience?
Miejsce montażu falownika ma ogromne znaczenie dla jego trwałości. Jeśli planujesz umieścić urządzenie w wilgotnej piwnicy, garażu, a tym bardziej w studzience, koniecznie zwróć uwagę na stopień ochrony IP. Im wyższa cyfra, tym lepsza ochrona przed pyłem i wodą. Dla miejsc o podwyższonej wilgotności zalecam falowniki o stopniu ochrony co najmniej IP54, a najlepiej IP65. W skrajnych przypadkach, gdy nie ma innej możliwości, można rozważyć umieszczenie falownika w dodatkowej, szczelnej szafce hermetycznej, aby zapewnić mu maksymalną ochronę.
Wybór idealnego miejsca montażu: gdzie umieścić falownik, by działał bezawaryjnie?
Lokalizacja falownika ma bezpośredni wpływ na jego żywotność i efektywność. Oto kluczowe kryteria, którymi powinieneś się kierować:
- Suchość: Absolutnie najważniejsze. Falownik nie może być narażony na bezpośrednie działanie wody ani wysoką wilgotność.
- Przewiewność: Urządzenie generuje ciepło, dlatego potrzebuje odpowiedniej wentylacji. Unikaj ciasnych, zamkniętych przestrzeni.
- Brak narażenia na mróz i słońce: Ekstremalne temperatury, zarówno niskie, jak i wysokie, skracają żywotność elektroniki.
- Bliskość pompy: Im krótszy kabel między falownikiem a pompą, tym mniejsze straty energii i zakłócenia. Jednak nigdy nie montuj falownika w samej studni!
- Łatwy dostęp serwisowy: W razie potrzeby konfiguracji czy serwisu, musisz mieć swobodny dostęp do urządzenia.

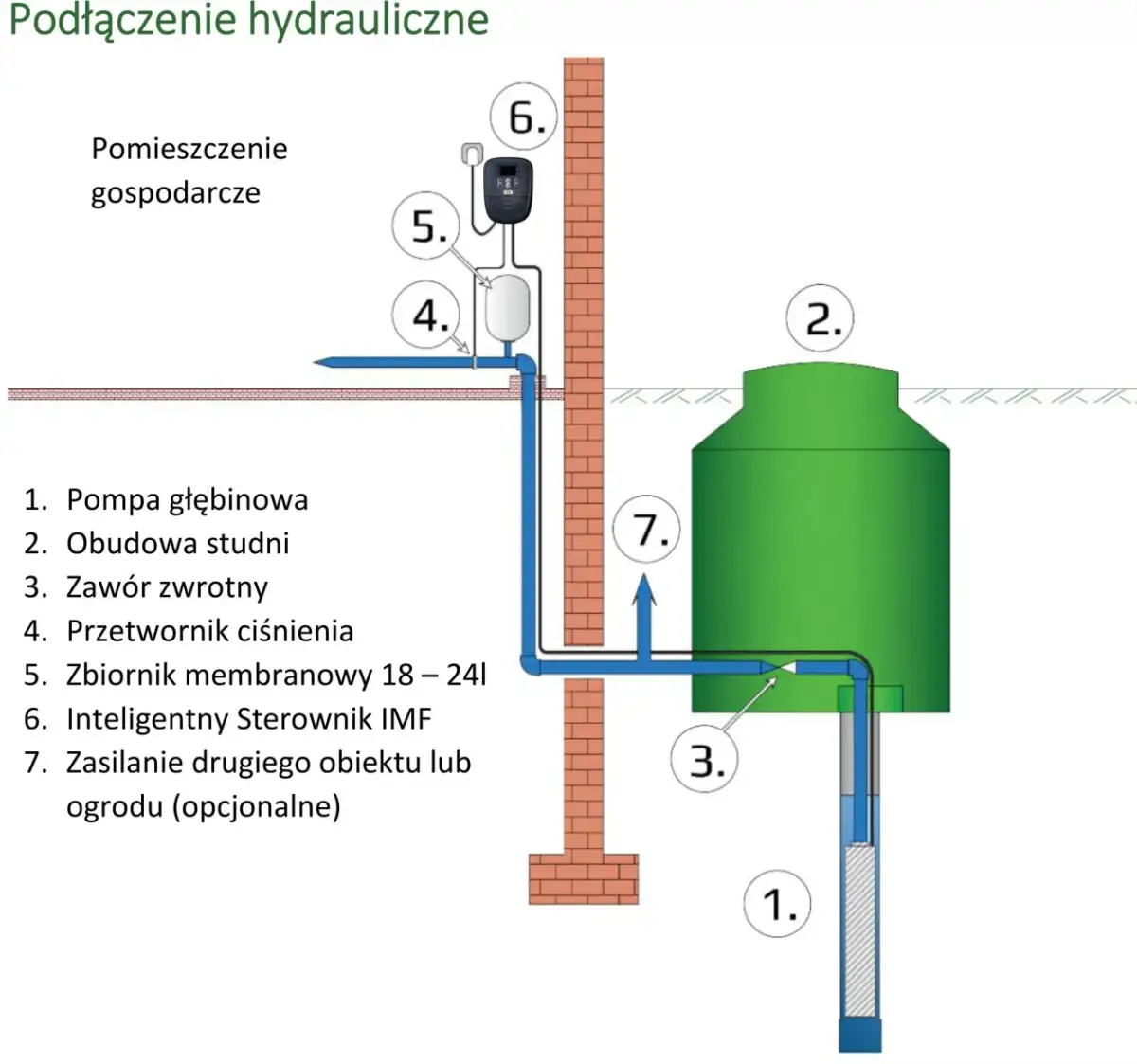

Schemat to podstawa: jak prawidłowo połączyć przewody zasilające pompę (U, V, W)?
Podłączenie elektryczne wymaga precyzji i przestrzegania zasad bezpieczeństwa. Zawsze upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac!
- Podłączenie przewodów wyjściowych z falownika do pompy: Znajdź zaciski wyjściowe falownika, zazwyczaj oznaczone jako U, V, W (dla silników trójfazowych). Podłącz do nich odpowiednie przewody zasilające silnik pompy głębinowej, zachowując kolejność faz. Jest to kluczowe dla prawidłowego kierunku obrotów silnika.
- Podłączenie zasilania sieciowego do falownika: Do zacisków wejściowych falownika (L1, L2, L3 dla zasilania trójfazowego lub L, N dla jednofazowego) podłącz zasilanie z sieci elektrycznej. Upewnij się, że przekroje przewodów są odpowiednie do mocy falownika.
- Uziemienie: Niezwykle ważne jest prawidłowe uziemienie zarówno falownika, jak i pompy. Podłącz przewody uziemiające (PE) do odpowiednich zacisków w obu urządzeniach, zgodnie z normami bezpieczeństwa.

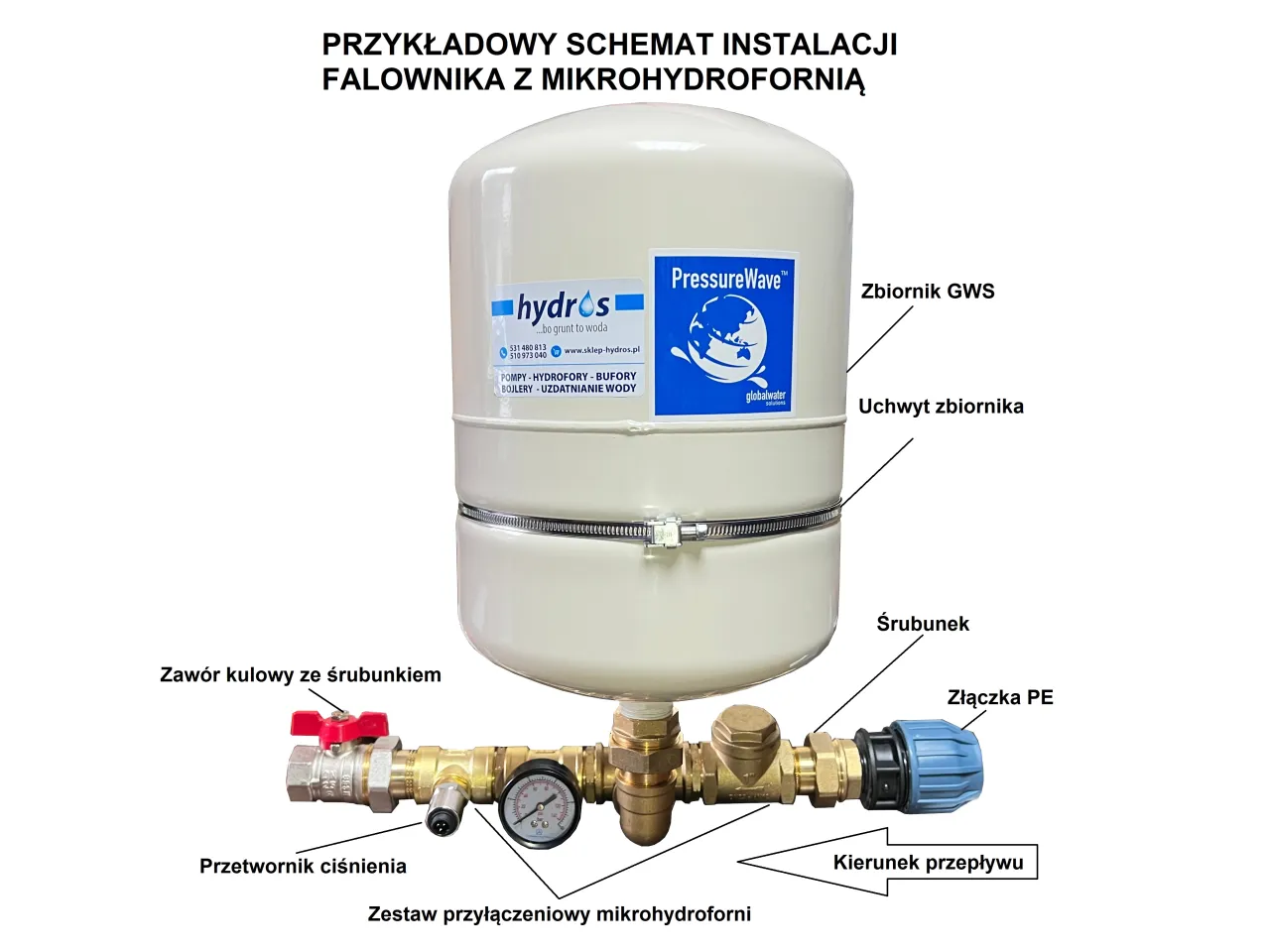

Mózg operacji, czyli podłączenie czujnika ciśnienia: bez niego ani rusz!
Czujnik ciśnienia, często nazywany przetwornikiem ciśnienia (najczęściej typu 4-20 mA), to serce systemu sterowania falownikiem. To on mierzy aktualne ciśnienie w instalacji i przekazuje te dane do falownika, który na ich podstawie reguluje pracę pompy. Czujnik należy zamontować na rurze tłocznej, najlepiej między pompą a ewentualnym małym zbiornikiem wyrównawczym, w miejscu, gdzie będzie mierzył rzeczywiste ciśnienie w systemie. Następnie podłącza się go do odpowiednich wejść analogowych falownika, zgodnie z instrukcją producenta (zazwyczaj są to trzy przewody: zasilanie, masa i sygnał).
Czy potrzebujesz dodatkowych akcesoriów? Rola filtrów EMC i dławików silnikowych
W niektórych instalacjach, szczególnie gdy kabel zasilający pompę jest długi (powyżej 20-30 metrów), zaleca się stosowanie dodatkowych akcesoriów, takich jak dławiki silnikowe (wyjściowe) lub filtry EMC (elektromagnetycznej kompatybilności). Dławiki silnikowe pomagają zredukować szczytowe napięcia i prądy, które mogą uszkadzać izolację silnika, a także zmniejszają zakłócenia elektromagnetyczne. Filtry EMC są natomiast kluczowe w celu eliminacji zakłóceń, które falownik może wprowadzać do sieci elektrycznej, wpływając na pracę innych urządzeń elektronicznych w domu. Ich zastosowanie to dodatkowa ochrona i gwarancja stabilnej pracy.
Po fizycznym podłączeniu wszystkich elementów, nadszedł czas na najważniejszy etap konfigurację falownika. To właśnie tutaj "uczymy" urządzenie, jak ma pracować z Twoją pompą, by zapewnić optymalną wydajność i bezpieczeństwo. Prawidłowa konfiguracja jest kluczowa dla optymalnej i bezpiecznej pracy pompy.
Wprowadzanie danych z tabliczki znamionowej silnika: fundament poprawnej pracy
To absolutna podstawa. Falownik musi "wiedzieć", z jakim silnikiem pracuje. Dlatego pierwszym krokiem jest wprowadzenie do jego pamięci danych z tabliczki znamionowej silnika Twojej pompy. Bez tych informacji falownik nie będzie w stanie prawidłowo sterować pompą ani chronić jej przed uszkodzeniem.
- Moc znamionowa (kW): Podstawowa informacja o wydajności silnika.
- Prąd znamionowy (A): Najważniejszy parametr do ustawienia zabezpieczeń i kontroli obciążenia.
- Napięcie znamionowe (V): Napięcie, przy którym silnik pracuje optymalnie.
- Częstotliwość znamionowa (Hz): Standardowo 50 Hz.
- Prędkość obrotowa (obr/min): Pomocna przy precyzyjnym sterowaniu.
Ustawianie zadanego ciśnienia: jak skonfigurować idealne parametry dla Twojego domu?
Jedną z głównych zalet falownika jest utrzymywanie stałego ciśnienia. Musisz określić, jakie ciśnienie chcesz mieć w swojej instalacji np. 3 bary. W menu falownika znajdziesz parametr odpowiedzialny za ustawienie wartości ciśnienia zadanego (setpoint). To właśnie do tej wartości falownik będzie dążył, regulując obroty pompy. Dostosuj to ustawienie do swoich indywidualnych potrzeb, pamiętając o maksymalnym ciśnieniu, jakie może wytrzymać Twoja instalacja.
Aktywacja kluczowych zabezpieczeń: ochrona przed suchobiegiem i przeciążeniem
Falownik oferuje szereg zabezpieczeń, które musisz aktywować i odpowiednio skonfigurować. Szczególnie ważne są:
- Ochrona przed suchobiegiem: Ustaw próg, poniżej którego falownik ma uznać, że w studni brakuje wody i wyłączyć pompę. Może to być np. bardzo niski prąd pobierany przez silnik (gdy pracuje bez obciążenia) lub sygnał z dodatkowego czujnika poziomu wody.
- Ochrona przed przeciążeniem: Wprowadź prąd znamionowy silnika, aby falownik mógł monitorować jego obciążenie i wyłączyć pompę, gdy prąd przekroczy bezpieczną wartość.
Dokładne instrukcje znajdziesz w manualu swojego falownika. Nie pomijaj tego kroku to klucz do długiej i bezawaryjnej pracy pompy.
Czas na testy: jak sprawdzić, czy cały system działa poprawnie i reaguje na zmiany?
Po zakończeniu konfiguracji, nadszedł czas na uruchomienie i testowanie systemu. Otwórz kilka kranów w domu i obserwuj, jak falownik reaguje na zmiany zapotrzebowania na wodę. Sprawdź, czy ciśnienie w instalacji jest stabilne i utrzymuje się na zadanym poziomie. Zwróć uwagę na to, czy pompa uruchamia się i zatrzymuje płynnie, bez gwałtownych szarpnięć. Monitoruj parametry pracy falownika (wyświetlane na jego panelu), takie jak prąd, częstotliwość czy ciśnienie, aby upewnić się, że wszystko działa zgodnie z oczekiwaniami.
Nawet najlepsze intencje mogą prowadzić do problemów, jeśli nie zachowamy należytej staranności. Wieloletnie doświadczenie nauczyło mnie, że pewne błędy powtarzają się nagminnie. Ostrzegam przed najczęstszymi wpadkami podczas montażu i konfiguracji falownika, które mogą prowadzić do kosztownych awarii i nieefektywnej pracy systemu.
Niedopasowany falownik: dlaczego "oszczędność" na starcie prowadzi do kosztownych problemów?
Pokusa zaoszczędzenia kilkuset złotych na zakupie falownika o mniejszej mocy jest duża, ale to fałszywa oszczędność, która zemści się w przyszłości. Falownik o zbyt małej mocy w stosunku do pompy będzie pracował na granicy swoich możliwości, przegrzewał się i szybko ulegnie awarii. To nie tylko koszt wymiany urządzenia, ale także ryzyko uszkodzenia samej pompy. Zawsze dobieraj falownik z lekkim zapasem mocy, kierując się przede wszystkim prądem znamionowym silnika pompy.
Montaż "na czuja": skutki instalacji falownika w nieodpowiednim miejscu
Falownik to zaawansowane urządzenie elektroniczne, które wymaga odpowiednich warunków pracy. Montaż "na czuja", bez uwzględnienia zaleceń producenta, to prosta droga do problemów. Instalacja w wilgotnej piwnicy bez odpowiedniego stopnia ochrony IP, w miejscu narażonym na mróz, bezpośrednie słońce czy brak wentylacji, drastycznie skraca żywotność urządzenia. Wilgoć powoduje korozję elektroniki, wysoka temperatura przegrzewanie, a mróz może uszkodzić komponenty. Zawsze wybieraj suche, przewiewne miejsce o stabilnej temperaturze.
Pominięcie instrukcji, czyli prosta droga do awarii
Instrukcja obsługi falownika to nie tylko zbiór papieru, ale niezbędne źródło wiedzy. Pominięcie jej i próba podłączenia oraz konfiguracji "na czuja" to jedna z najczęstszych przyczyn awarii. Każdy producent ma swoje specyficzne zalecenia dotyczące podłączenia przewodów, ustawiania parametrów czy aktywacji zabezpieczeń. Ignorowanie tych wskazówek może prowadzić do błędów w okablowaniu, niewłaściwej konfiguracji, a w konsekwencji do uszkodzenia falownika lub pompy, a nawet zagrożenia bezpieczeństwa.
Przeczytaj również: Jaki falownik off-grid wybrać? Poradnik eksperta i ranking modeli
Złe ustawienia początkowe: jak niewłaściwa konfiguracja sabotuje pracę pompy?
Nawet idealnie dobrany i podłączony falownik może działać źle, jeśli jego konfiguracja początkowa jest błędna. Niewłaściwe wprowadzenie danych silnika (moc, prąd), złe ustawienie ciśnienia zadanego, czy brak aktywacji zabezpieczeń (np. przed suchobiegiem) to błędy, które mogą negatywnie wpłynąć na pracę pompy. Może to prowadzić do jej nieefektywności (np. pompa pracuje zbyt często lub zbyt wolno), nadmiernego zużycia energii, a w skrajnych przypadkach do uszkodzenia pompy z powodu braku odpowiedniej ochrony.
