Wielu właścicieli domów z instalacjami trójfazowymi zastanawia się, czy podłączenie falownika jednofazowego do ich sieci jest w ogóle możliwe i opłacalne. Ten artykuł szczegółowo wyjaśnia techniczne i prawne aspekty takiego rozwiązania, wskazując na kluczowe limity, ryzyka związane z niesymetrią obciążenia faz oraz przedstawiając alternatywne opcje, aby pomóc w podjęciu świadomej decyzji o wyborze odpowiedniego falownika do Twojej instalacji fotowoltaicznej.
Falownik jednofazowy w instalacji trójfazowej zasady, limity i konsekwencje
- Podłączenie falownika jednofazowego do instalacji trójfazowej jest technicznie możliwe, ale obwarowane ścisłymi warunkami.
- Standardowy limit mocy dla falownika jednofazowego w instalacji trójfazowej w Polsce wynosi 3,68 kVA.
- Głównym ryzykiem jest powstanie niesymetrii obciążenia faz, co może negatywnie wpływać na sieć i urządzenia.
- Instalacja wymaga zgody Operatora Sieci Dystrybucyjnej (OSD) i spełnienia jego szczegółowych warunków przyłączenia.
- Nowoczesne liczniki dwukierunkowe bilansują energię międzyfazowo finansowo, ale nie eliminują technicznego problemu niesymetrii.
- Dla instalacji o mocy powyżej 3,68 kWp zaleca się stosowanie falowników trójfazowych.
Podłączenie falownika jednofazowego do instalacji trójfazowej zasady i możliwości
Odpowiadając od razu na kluczowe pytanie: tak, podłączenie falownika jednofazowego do instalacji trójfazowej jest technicznie możliwe, ale zawsze odbywa się pod pewnymi warunkami i z uwzględnieniem ścisłych regulacji. To rozwiązanie jest często rozważane przez właścicieli domów, którzy posiadają przyłącze trójfazowe, ale z różnych przyczyn najczęściej ekonomicznych lub ze względu na mniejszą moc planowanej instalacji chcieliby zastosować falownik jednofazowy.
Dla wielu inwestorów optymalizacja kosztów instalacji fotowoltaicznej jest priorytetem. Zrozumienie wszystkich technicznych i prawnych aspektów związanych z wyborem falownika jest absolutnie kluczowe, aby uniknąć problemów w przyszłości, zarówno z funkcjonowaniem domowej sieci, jak i z operatorem sieci dystrybucyjnej. Moje doświadczenie pokazuje, że świadomość tych niuansów pozwala na podjęcie najlepszej decyzji dla konkretnego gospodarstwa domowego.

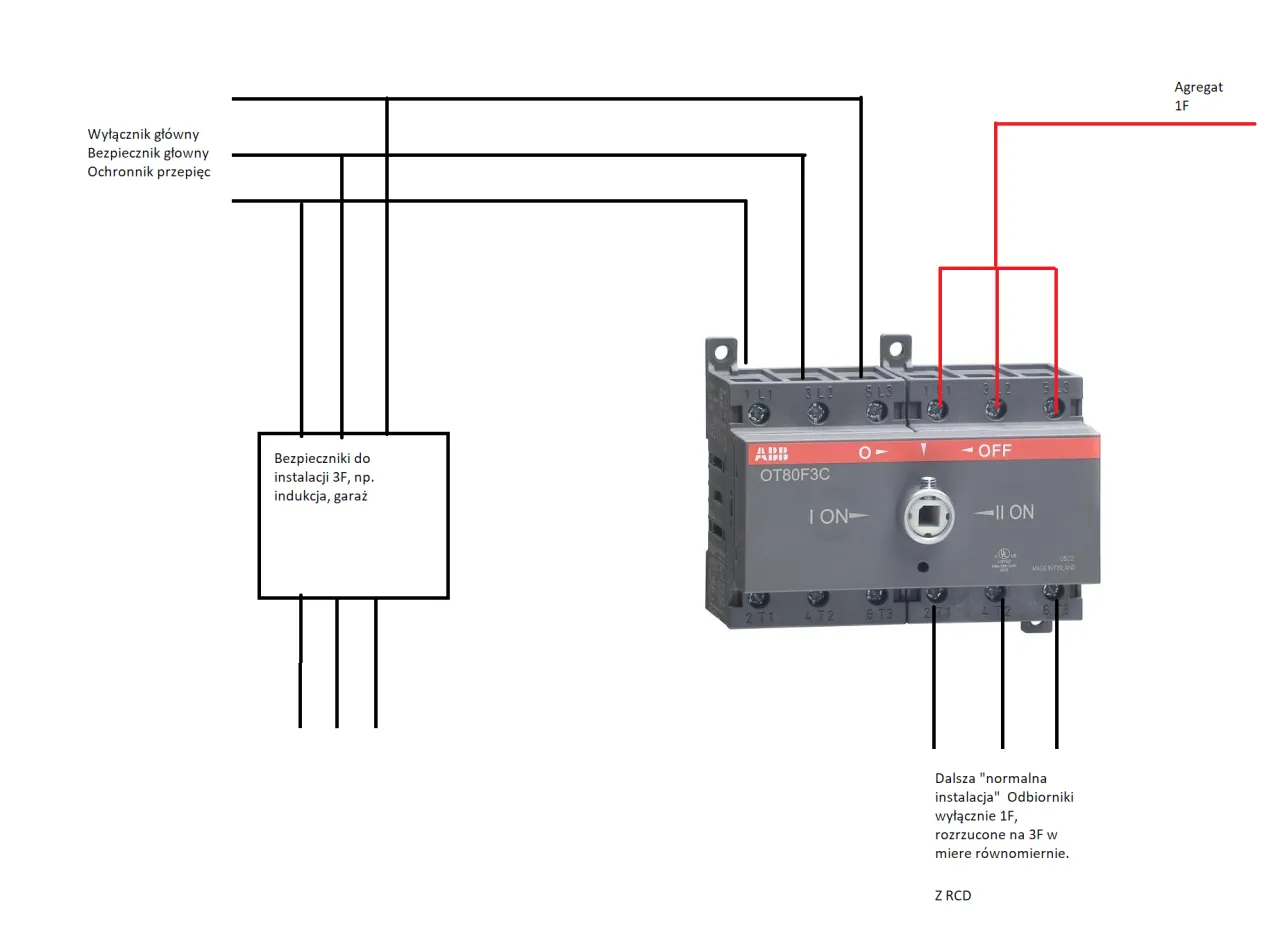

Jak technicznie podłączyć falownik jednofazowy do instalacji trójfazowej?
Zasada działania jest stosunkowo prosta: falownik jednofazowy podłącza się do jednej, wybranej fazy w instalacji trójfazowej. Oznacza to, że cała wyprodukowana przez panele fotowoltaiczne energia jest kierowana wyłącznie na tę jedną fazę. W pierwszej kolejności energia ta zasila urządzenia podłączone do tej samej fazy w Twoim domu. Jeśli produkcja przewyższa bieżące zapotrzebowanie na tej fazie, nadwyżka jest oddawana do sieci energetycznej.
Warto tutaj wspomnieć o roli nowoczesnych liczników dwukierunkowych. Dzięki nim, nawet jeśli falownik jest podłączony do jednej fazy, a Ty zużywasz energię na innej, licznik dokonuje tzw. bilansowania międzyfazowego. Oznacza to, że finansowo energia jest sumowana ze wszystkich faz nadwyżka z jednej fazy kompensuje niedobór na innej. To minimalizuje straty finansowe i jest korzystne dla prosumenta. Należy jednak podkreślić, że choć bilansowanie finansowe jest możliwe, to problem techniczny związany z niesymetrią obciążenia faz w samej sieci elektrycznej nadal pozostaje i jest to aspekt, na który operatorzy sieci zwracają szczególną uwagę.

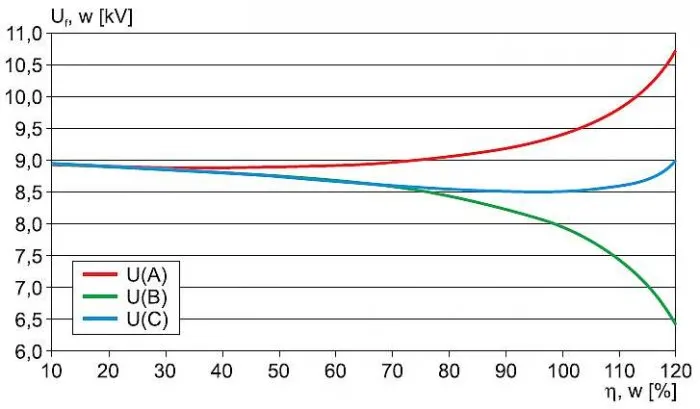

Niesymetria obciążenia faz co to jest i jakie niesie ryzyko?
Niesymetria obciążenia faz to sytuacja, w której prądy lub napięcia w poszczególnych fazach instalacji trójfazowej różnią się znacząco od siebie. W przypadku podłączenia falownika jednofazowego do instalacji trójfazowej, faza, do której falownik jest podłączony, będzie albo znacznie bardziej obciążona (jeśli falownik pobiera prąd), albo znacznie bardziej zasilana (jeśli falownik produkuje energię) niż pozostałe dwie. Operatorzy sieci dystrybucyjnej (OSD) oraz sama sieć energetyczna nie akceptują długotrwałej, dużej niesymetrii, ponieważ może ona prowadzić do poważnych problemów w stabilności i jakości dostarczanej energii.
Potencjalne negatywne skutki dużej niesymetrii napięć mogą być odczuwalne również w Twoim domu. Urządzenia trójfazowe, takie jak silniki elektryczne, pompy ciepła czy niektóre piece indukcyjne, są szczególnie wrażliwe na nierównomierne zasilanie. Niesymetria może prowadzić do ich przegrzewania się, zwiększonego zużycia energii, a w konsekwencji do skrócenia ich żywotności. Również wrażliwa elektronika domowa może być narażona na uszkodzenia lub niestabilne działanie z powodu wahań napięcia.
W Polsce dopuszczalne normy niesymetrii są regulowane. Zgodnie z normą PN-EN 50160, która określa parametry jakości energii elektrycznej w publicznych sieciach elektroenergetycznych, dopuszcza się maksymalną chwilową asymetrię napięć do 3% w sieciach niskiego napięcia. Przekroczenie tego progu jest sygnałem ostrzegawczym i może skutkować interwencją OSD, a nawet odmową przyłączenia instalacji.
Prawo i operatorzy sieci: oficjalne wymagania i limity
W Polsce moc 3,68 kVA (czyli około 3,68 kW) to standardowy, twardy limit dla falowników jednofazowych podłączanych do instalacji trójfazowych. Wynika to z normy PN-EN 50549-1, która określa wymagania dla generatorów synchronicznych i asynchronicznych przyłączanych do sieci rozdzielczej, oraz z wewnętrznych wytycznych operatorów sieci dystrybucyjnej (OSD). Jest to próg bezpieczeństwa, mający na celu minimalizację ryzyka powstawania nadmiernej niesymetrii obciążenia faz. Wyższa moc na jednej fazie jest rzadko akceptowana i wymaga indywidualnej zgody OSD, co w praktyce jest trudne do uzyskania.
Kluczowe jest zrozumienie, że każdy operator sieci dystrybucyjnej (PGE, Tauron, Enea, Energa) ma własne, szczegółowe warunki przyłączenia mikroinstalacji do sieci. Przed przystąpieniem do instalacji fotowoltaicznej bezwzględnie należy złożyć wniosek i uzyskać zgodę OSD. W tych dokumentach jasno określone są maksymalne dopuszczalne moce dla instalacji jednofazowych przyłączanych do sieci trójfazowej. Z mojego doświadczenia wynika, że w praktyce operatorzy bardzo rzadko zgadzają się na przyłączenie falownika jednofazowego o mocy powyżej 3,68 kW na jednej fazie, nawet jeśli teoretycznie istnieją odstępstwa od reguły.
Główne powody, dla których operator sieci może odmówić przyłączenia instalacji z falownikiem jednofazowym do sieci trójfazowej, to:
- Przekroczenie limitu mocy 3,68 kVA na jednej fazie.
- Ryzyko powstania dużej i długotrwałej niesymetrii obciążenia faz, która mogłaby negatywnie wpływać na stabilność sieci.
- Niespełnienie innych, specyficznych warunków przyłączenia określonych przez danego OSD.
Kiedy falownik jednofazowy w instalacji trójfazowej to dobre rozwiązanie?
Stosowanie falownika jednofazowego w instalacji trójfazowej ma swoje zalety, szczególnie w określonych scenariuszach:
- Niższy koszt zakupu: Falowniki jednofazowe są zazwyczaj tańsze od ich trójfazowych odpowiedników, co może obniżyć początkową inwestycję w fotowoltaikę.
- Prostota instalacji: Podłączenie falownika jednofazowego jest często prostsze i szybsze, co może przełożyć się na niższe koszty montażu.
- Idealne dla małych instalacji: Jest to dobre rozwiązanie dla mniejszych instalacji fotowoltaicznych, zwłaszcza tych o mocy do 3,68 kWp, gdzie ryzyko niesymetrii jest minimalne i akceptowane przez OSD.
Jednakże, istnieją również wady, które należy wziąć pod uwagę:
- Ograniczenia mocy: Jak już wspomniałem, twardy limit 3,68 kVA na jednej fazie jest znaczącym ograniczeniem dla większych instalacji.
- Ryzyko problemów z siecią: Głównym problemem jest niesymetria obciążenia faz, która może prowadzić do niestabilności napięcia i problemów z jakością energii.
- Potencjalny negatywny wpływ na urządzenia domowe: Niesymetria może skracać żywotność urządzeń trójfazowych i wrażliwej elektroniki.
Przeprowadzając analizę opłacalności, muszę stwierdzić, że oszczędność na falowniku jednofazowym dla instalacji o mocy powyżej 3,68 kW może okazać się iluzoryczna. Potencjalne problemy techniczne, ryzyko dla urządzeń domowych oraz ewentualne trudności z uzyskaniem zgody od OSD mogą przeważyć nad początkową oszczędnością. W dłuższej perspektywie, inwestycja w odpowiednie rozwiązanie, nawet droższe, często okazuje się bardziej korzystna i bezproblemowa.

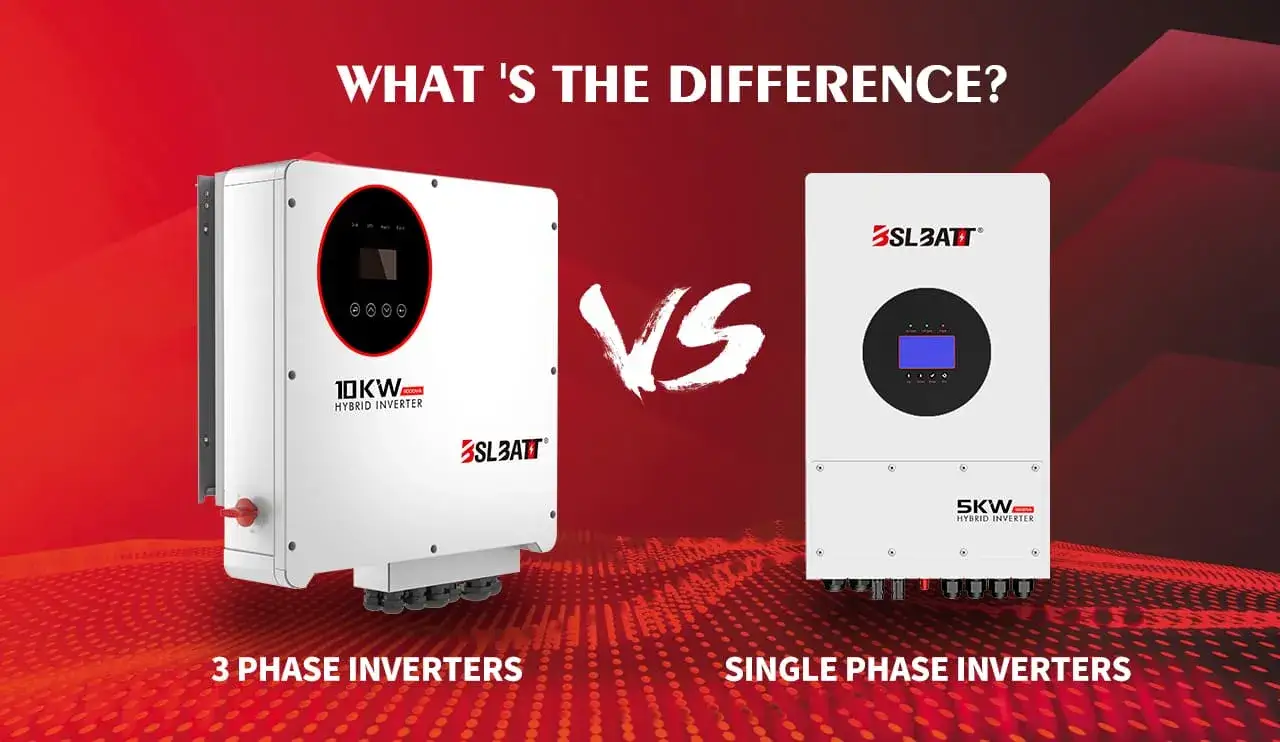

Lepsze rozwiązania dla Twojej instalacji: alternatywy dla falownika jednofazowego
Dla większości instalacji fotowoltaicznych o mocy powyżej 3,68 kWp (a w praktyce często już od 4-5 kWp), falownik trójfazowy jest zdecydowanie rekomendowanym rozwiązaniem. Jego główną zaletą jest zdolność do równomiernego rozprowadzania wyprodukowanej energii na wszystkie trzy fazy instalacji domowej. Dzięki temu cała sieć jest zasilana symetrycznie, co jest korzystne zarówno dla domowych urządzeń, jak i dla stabilności sieci energetycznej.
Falownik trójfazowy eliminuje lub znacznie ogranicza problem niesymetrii obciążenia faz. Zamiast koncentrować całą produkcję na jednej fazie, rozdziela ją proporcjonalnie na L1, L2 i L3. To sprawia, że napięcia i prądy w każdej z faz są bardziej zrównoważone, co jest zgodne z wymogami operatorów sieci i zapewnia optymalne warunki pracy dla wszystkich urządzeń w domu, w tym tych najbardziej wrażliwych na wahania napięcia.Inną, choć zazwyczaj droższą, elastyczną alternatywą są mikroinwertery. W tym rozwiązaniu każdy panel fotowoltaiczny ma własny, niewielki inwerter, który optymalizuje produkcję energii z pojedynczego modułu. Mikroinwertery przekształcają prąd stały z panelu na prąd zmienny bezpośrednio na dachu. Dzięki temu, nawet w przypadku zacienienia części instalacji, pozostałe panele pracują z pełną wydajnością. System z mikroinwerterami może być podłączony do jednej lub trzech faz, w zależności od konfiguracji i mocy, oferując dużą elastyczność w zarządzaniu energią.
Przeczytaj również: Czy odpady jądrowe to problem? Fakty vs mity w polskiej energetyce
Jaką decyzję podjąć dla swojej instalacji fotowoltaicznej?
Podjęcie właściwej decyzji dotyczącej wyboru falownika to kluczowy element sukcesu Twojej inwestycji w fotowoltaikę. Zanim zdecydujesz, warto przejść przez listę kontrolną kluczowych aspektów:- Moc planowanej instalacji: Czy mieści się w limicie 3,68 kWp dla falownika jednofazowego?
- Warunki Operatora Sieci Dystrybucyjnej (OSD): Czy Twój OSD akceptuje falownik jednofazowy o planowanej mocy? Czy są jakieś dodatkowe wymagania?
- Potencjalna niesymetria: Jakie jest ryzyko powstania dużej niesymetrii w Twojej instalacji? Czy masz dużo urządzeń trójfazowych?
- Budżet: Jaki jest Twój budżet na instalację? Czy oszczędność na falowniku jednofazowym jest warta potencjalnych ryzyk?
- Długoterminowe plany: Czy planujesz w przyszłości rozbudowę instalacji lub dodanie kolejnych urządzeń o dużym zapotrzebowaniu na energię?
Moja ekspercka rekomendacja jest jasna: falownik jednofazowy jest odpowiedni wyłącznie dla małych instalacji do 3,68 kWp, gdzie ryzyko niesymetrii jest niskie, a co najważniejsze, jest to rozwiązanie akceptowane przez Twojego OSD. Wszelkie instalacje o większej mocy, a także te, w których dbałość o stabilność sieci domowej i długoterminową żywotność urządzeń jest priorytetem, powinny zdecydowanie opierać się na falowniku trójfazowym. To inwestycja, która procentuje spokojem i bezproblemowym działaniem przez lata.
Niezależnie od wstępnych przemyśleń, kluczową rolę odgrywa konsultacja z certyfikowanym instalatorem fotowoltaiki. Specjalista oceni specyfikę Twojej instalacji, sprawdzi warunki przyłączeniowe, doradzi najlepsze rozwiązanie techniczne i ekonomiczne, a także zapewni zgodność z obowiązującymi przepisami i normami. To gwarancja, że Twoja instalacja fotowoltaiczna będzie działać efektywnie i bezpiecznie.
