Falownik to kluczowe urządzenie w fotowoltaice zamienia prąd stały z paneli na prąd zmienny do Twojego domu
- Falownik (inwerter) to elektroniczne serce instalacji PV, przekształcające prąd stały (DC) z paneli na prąd zmienny (AC) używany w domu lub oddawany do sieci.
- Oprócz konwersji, falownik optymalizuje produkcję energii (MPPT), monitoruje pracę systemu i pełni funkcje zabezpieczające.
- Wyróżniamy falowniki on-grid (sieciowe), off-grid (wyspowe) i hybrydowe, każdy z nich odpowiada na inne potrzeby użytkownika.
- Istnieją też podziały techniczne, takie jak falowniki jednofazowe/trójfazowe oraz mikroinwertery vs. stringowe, wpływające na efektywność i koszty.
- Kluczowe parametry wyboru to moc, sprawność, liczba trackerów MPPT, stopień ochrony IP oraz długość gwarancji i żywotność urządzenia.
Falownik, inwerter, a może przemiennik częstotliwości? Wyjaśniamy podstawowe pojęcia
W branży fotowoltaicznej często spotykamy się z różnymi nazwami dla tego samego urządzenia. Falownik, inwerter czy przemiennik częstotliwości to synonimy, które opisują jedno i to samo: elektroniczne urządzenie służące do zamiany prądu stałego (DC) na prąd przemienny (AC). To właśnie ta podstawowa funkcja jest kluczowa dla działania każdej instalacji PV, ponieważ panele słoneczne generują prąd stały, podczas gdy większość urządzeń domowych i cała sieć energetyczna działają na prądzie przemiennym. Bez falownika, energia ze słońca nie mogłaby być wykorzystana w naszych domach ani oddana do sieci.
Kluczowa rola falownika: Jak zamienia prąd stały (DC) ze słońca na prąd przemienny (AC) w Twoim gniazdku?
Proces konwersji prądu w falowniku to fascynujący przykład inżynierii elektronicznej. Panele fotowoltaiczne, wystawione na działanie promieni słonecznych, generują prąd stały o określonym napięciu. Ten prąd jest następnie przesyłany do falownika. Tam, dzięki zaawansowanym układom elektronicznym, prąd stały jest przekształcany w prąd przemienny o parametrach zgodnych z wymaganiami sieci energetycznej i urządzeń domowych najczęściej jest to 230V lub 400V przy częstotliwości 50Hz. To właśnie ten prąd zasila lodówkę, telewizor czy ładowarkę do telefonu, a jego nadwyżki mogą być oddawane do publicznej sieci energetycznej.
Anatomia inwertera: Z czego składa się urządzenie i jak przebiega proces konwersji energii?
Sercem każdego falownika jest tak zwany mostek tranzystorowy, często zbudowany z tranzystorów IGBT (Insulated Gate Bipolar Transistor). To właśnie ten element odpowiada za dynamiczne przełączanie prądu stałego w taki sposób, aby uzyskać przebieg prądu przemiennego. Proces ten polega na szybkim włączaniu i wyłączaniu tranzystorów, co powoduje odwracanie kierunku przepływu prądu, tworząc falę sinusoidalną. Dodatkowo, falownik wyposażony jest w filtry, które wygładzają ten przebieg, aby był on jak najbardziej zbliżony do idealnej sinusoidy, co jest kluczowe dla stabilnej pracy podłączonych urządzeń i bezpieczeństwa sieci.
Jednak rola falownika wykracza daleko poza samą konwersję prądu. To urządzenie pełni również funkcje optymalizacyjne i zabezpieczające, które są równie ważne dla efektywności i bezpieczeństwa całej instalacji fotowoltaicznej.
Jak falownik optymalizuje produkcję energii i chroni Twoją instalację?
Nie tylko konwersja prądu: Jak falownik maksymalizuje produkcję energii z paneli?
Wiele osób myśli o falowniku wyłącznie jako o "przetworniku" prądu. Nic bardziej mylnego! Nowoczesne falowniki to inteligentne urządzenia, które aktywnie zarządzają pracą całej instalacji fotowoltaicznej. Ich zaawansowane algorytmy nie tylko zamieniają prąd stały na zmienny, ale przede wszystkim optymalizują produkcję energii. Dzięki temu z każdego promienia słońca jesteśmy w stanie wycisnąć maksimum, niezależnie od warunków pogodowych czy pory dnia. To właśnie ta inteligencja falownika sprawia, że Twoja inwestycja w fotowoltaikę jest bardziej opłacalna.Czym jest i dlaczego potrzebujesz systemu MPPT (Maximum Power Point Tracking)?
Jedną z najważniejszych funkcji optymalizacyjnych falownika jest system MPPT (Maximum Power Point Tracking), czyli śledzenie maksymalnego punktu mocy. Panele fotowoltaiczne nie zawsze pracują z optymalną wydajnością wpływa na to temperatura, nasłonecznienie, a nawet częściowe zacienienie. MPPT to inteligentny algorytm, który nieustannie monitoruje parametry pracy paneli i dostosowuje ich obciążenie w taki sposób, aby zawsze pracowały w punkcie, w którym generują najwięcej mocy. Dzięki temu, nawet w zmiennych warunkach, falownik jest w stanie zwiększyć wydajność instalacji nawet o 20%, co bezpośrednio przekłada się na większe oszczędności na rachunkach za prąd.Strażnik Twojej instalacji: Funkcje monitorujące i zabezpieczające w nowoczesnych inwerterach
Nowoczesne falowniki to prawdziwi strażnicy Twojej instalacji. Ich funkcje monitorujące i zabezpieczające są kluczowe dla bezproblemowego i bezpiecznego działania systemu:
- Monitoring produkcji energii: Większość falowników oferuje możliwość śledzenia ilości wyprodukowanej energii w czasie rzeczywistym, często za pomocą dedykowanych aplikacji mobilnych lub platform webowych. Dzięki temu możesz na bieżąco kontrolować wydajność swojej instalacji, analizować zużycie i produkcję, a także szybko wykrywać ewentualne nieprawidłowości.
- Monitoring parametrów pracy: Falownik nieustannie sprawdza napięcie, prąd, częstotliwość i temperaturę pracy. Wszelkie odchylenia od normy są natychmiast sygnalizowane.
- Zabezpieczenia przed awariami sieci: W przypadku zaniku napięcia w sieci publicznej (np. podczas awarii), falownik automatycznie odłącza instalację od sieci. Jest to kluczowe dla bezpieczeństwa pracowników pogotowia energetycznego, którzy mogliby zostać porażeni prądem z Twojej instalacji.
- Zabezpieczenia przed przepięciami i zwarciami: Falowniki są wyposażone w szereg wewnętrznych zabezpieczeń, które chronią zarówno samo urządzenie, jak i całą instalację przed uszkodzeniami spowodowanymi przez przepięcia, zwarcia czy inne nieprawidłowości.
Te zaawansowane funkcje sprawiają, że falownik nie tylko produkuje energię, ale także dba o jej stabilność, bezpieczeństwo i długotrwałą niezawodność całej instalacji.
Synchronizacja z siecią energetyczną: Jak falownik dba o stabilność i bezpieczeństwo?
Dla instalacji on-grid, czyli tych podłączonych do publicznej sieci energetycznej, funkcja synchronizacji jest absolutnie fundamentalna. Falownik nie tylko przekształca prąd, ale także nieustannie monitoruje parametry sieci jej napięcie i częstotliwość. Aby bezpiecznie oddawać energię do sieci lub z niej pobierać, falownik musi idealnie zsynchronizować swoją pracę z siecią. Oznacza to, że generowany przez niego prąd przemienny musi mieć dokładnie takie samo napięcie i częstotliwość, a także być w tej samej fazie co prąd w sieci. Jak wspomniałem wcześniej, w przypadku awarii sieci i zaniku napięcia, falownik automatycznie się wyłącza, co jest standardowym wymogiem bezpieczeństwa. To wszystko sprawia, że falownik jest nie tylko źródłem energii, ale także aktywnym elementem dbającym o stabilność całego systemu energetycznego w Twoim domu i poza nim.
Rozumiejąc już, jak działa falownik i jakie funkcje pełni, możemy przejść do wyboru odpowiedniego typu. To decyzja, która zależy od Twoich indywidualnych potrzeb i tego, w jaki sposób chcesz korzystać z energii słonecznej.
Wybór falownika: on-grid, off-grid czy hybrydowy który typ pasuje do Twoich potrzeb?
Falownik On-Grid (sieciowy): Najpopularniejsze rozwiązanie w Polsce
Falownik on-grid, czyli sieciowy, to bez wątpienia najczęściej spotykany typ w polskich domach i firmach. Jego główną cechą jest bezpośrednia współpraca z publiczną siecią energetyczną. Oznacza to, że cała wyprodukowana energia, która nie zostanie zużyta na bieżąco w Twoim domu, jest automatycznie oddawana do sieci. W zamian, w okresach mniejszej produkcji (np. zimą) lub większego zapotrzebowania, możesz pobierać energię z sieci. Pamiętaj jednak o kluczowej kwestii bezpieczeństwa: w przypadku zaniku napięcia w sieci (np. podczas awarii), falownik on-grid automatycznie się wyłącza. Ma to na celu ochronę pracowników pogotowia energetycznego, aby nie byli narażeni na porażenie prądem z Twojej instalacji. To rozwiązanie jest idealne dla tych, którzy mają dostęp do sieci i chcą maksymalizować oszczędności na rachunkach za prąd.
Falownik Off-Grid (wyspowy): Pełna niezależność energetyczna kiedy warto się na niego zdecydować?
Jeśli marzysz o pełnej niezależności energetycznej lub mieszkasz w miejscu, gdzie dostęp do publicznej sieci energetycznej jest utrudniony, falownik off-grid (wyspowy) będzie idealnym rozwiązaniem. Ten typ falownika pracuje całkowicie niezależnie od sieci. Cała wyprodukowana energia, po zasileniu urządzeń domowych, jest magazynowana w akumulatorach. Dopiero z akumulatorów energia jest pobierana, gdy słońce nie świeci. Instalacje off-grid wymagają więc rozbudowanego systemu magazynowania energii, co wiąże się z wyższymi kosztami początkowymi. Są one jednak niezastąpione w domkach letniskowych, na łodziach, w kamperach czy w odległych lokalizacjach, gdzie podłączenie do sieci jest nieopłacalne lub niemożliwe. To wybór dla tych, którzy cenią sobie samowystarczalność ponad wszystko.

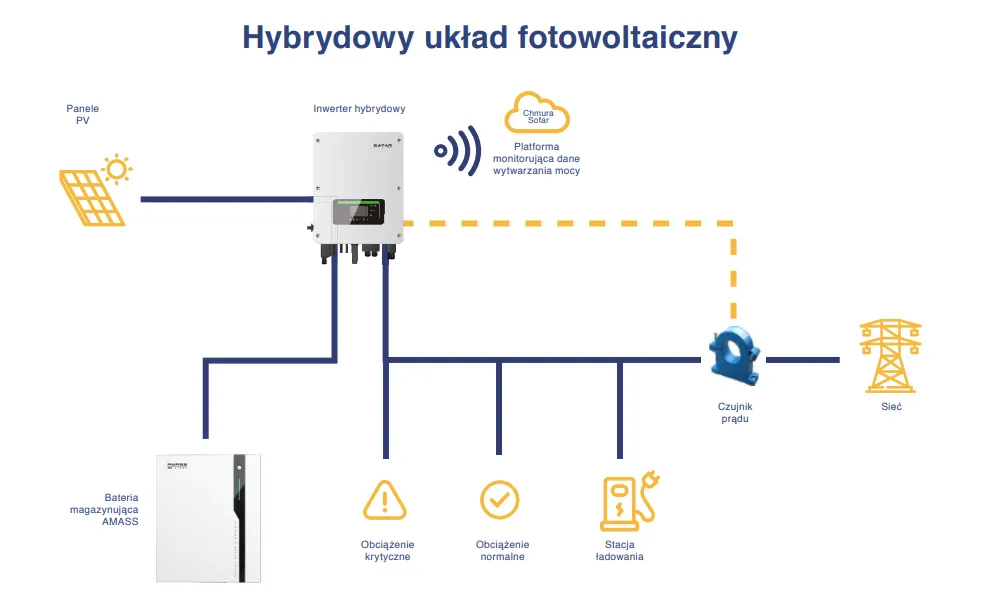

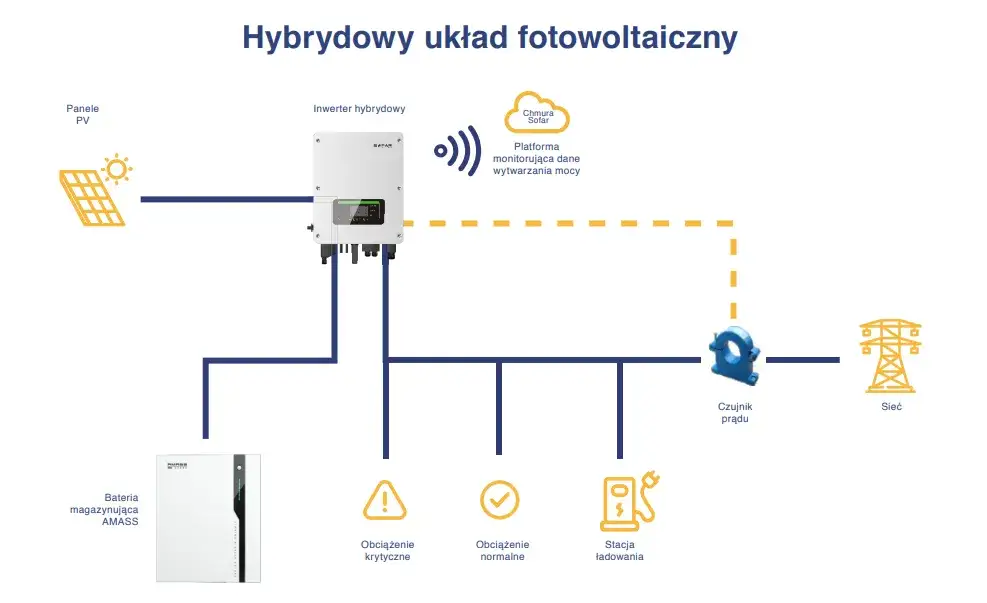

Falownik hybrydowy: Połączenie najlepszych cech On-Grid i Off-Grid z magazynem energii
Dla wielu użytkowników, którzy chcą mieć "ciastko i zjeść ciastko", czyli korzystać z zalet sieci, ale jednocześnie mieć zabezpieczenie na wypadek jej awarii, najlepszym wyborem jest falownik hybrydowy. To najbardziej zaawansowane rozwiązanie, które łączy w sobie cechy falowników on-grid i off-grid. Falownik hybrydowy może jednocześnie współpracować z siecią publiczną, ładować akumulatory (magazyn energii) i zasilać domowe odbiorniki. Dzięki temu nadwyżki energii mogą być oddawane do sieci, ale też magazynowane w akumulatorach na wypadek przerw w dostawie prądu. W sytuacji awarii sieci, falownik hybrydowy automatycznie przełącza się na zasilanie z akumulatorów, zapewniając Ci zasilanie awaryjne dla kluczowych urządzeń. To elastyczne i bezpieczne rozwiązanie, które daje dużą swobodę w zarządzaniu energią.
Porównanie systemów: On-Grid, Off-Grid i Hybrydowy który wybrać do domu jednorodzinnego?
Aby ułatwić Ci podjęcie decyzji, przygotowałem krótkie porównanie tych trzech typów falowników, szczególnie z myślą o zastosowaniach w domu jednorodzinnym:
| Typ falownika | Charakterystyka | Zastosowanie | Zalety/Wady |
|---|---|---|---|
| On-Grid (sieciowy) | Współpracuje z siecią publiczną, oddaje nadwyżki, pobiera energię w razie potrzeby. | Domy z dostępem do sieci, maksymalizacja oszczędności na rachunkach. | Zalety: Niższe koszty początkowe, prosta instalacja, korzystanie z net-billingu. Wady: Brak zasilania awaryjnego przy zaniku sieci. |
| Off-Grid (wyspowy) | Niezależny od sieci, magazynuje energię w akumulatorach. | Miejsca bez dostępu do sieci, domki letniskowe, pełna samowystarczalność. | Zalety: Pełna niezależność energetyczna, zasilanie awaryjne. Wady: Wyższe koszty (akumulatory), skomplikowana konfiguracja, ograniczona moc. |
| Hybrydowy | Łączy cechy on-grid i off-grid, współpracuje z siecią i akumulatorami. | Domy z dostępem do sieci, chęć posiadania zasilania awaryjnego i optymalnego zarządzania energią. | Zalety: Zasilanie awaryjne, optymalizacja zużycia własnego, elastyczność. Wady: Wyższe koszty niż on-grid (akumulatory), bardziej złożony system. |
Poza podziałem ze względu na współpracę z siecią, falowniki możemy klasyfikować również pod kątem technicznym, co ma znaczenie dla specyfiki Twojej instalacji.
Podział techniczny falowników: mikroinwertery czy stringowe i kwestia faz
Falownik jednofazowy czy trójfazowy? Kiedy moc instalacji ma kluczowe znaczenie
Wybór między falownikiem jednofazowym a trójfazowym jest podyktowany przede wszystkim mocą Twojej instalacji fotowoltaicznej oraz rodzajem przyłącza energetycznego w Twoim budynku. W Polsce, zgodnie z przepisami, falowniki jednofazowe mogą być stosowane w instalacjach o mocy do 3,68 kW. Są one odpowiednie dla mniejszych domów lub budynków z przyłączem jednofazowym. Jeśli jednak Twoja instalacja ma moc powyżej 3,68 kW, musisz zastosować falownik trójfazowy. Jest to kluczowe dla równomiernego obciążenia wszystkich trzech faz w budynku, co zapobiega asymetrii obciążenia i zapewnia stabilność sieci. Niewłaściwy dobór faz może prowadzić do problemów z siecią i jej przeciążeń, dlatego zawsze warto skonsultować to z doświadczonym instalatorem.
Mikroinwertery vs. falowniki stringowe (łańcuchowe): Która technologia sprawdzi się na Twoim dachu?
To jeden z najważniejszych wyborów technicznych, który wpływa na efektywność i koszty instalacji. Porównajmy te dwie popularne technologie:
| Cecha | Mikroinwertery | Falowniki stringowe |
|---|---|---|
| Lokalizacja montażu | Przy każdym panelu (lub co dwa panele) | Centralny punkt instalacji, obsługuje szeregi paneli |
| Optymalizacja | Indywidualna dla każdego panelu | Dla całego szeregu (stringu) paneli |
| Wpływ zacienienia | Minimalny, zacienienie jednego panelu nie wpływa na resztę | Znaczący, zacienienie jednego panelu obniża wydajność całego stringu |
| Monitorowanie | Indywidualne dla każdego panelu | Dla całego stringu |
| Żywotność | Dłuższa (20-25 lat), często zbliżona do żywotności paneli | Standardowa (10-15 lat) |
| Cena | Wyższa | Niższa |
| Zastosowanie | Dachy o skomplikowanej geometrii, zmiennym zacienieniu, małe instalacje | Większość domowych instalacji z jednolitym nasłonecznieniem |
Jak widać, mikroinwertery są droższe, ale oferują lepszą wydajność w trudnych warunkach (np. częściowe zacienienie, panele na różnych połaciach dachu). Falowniki stringowe są bardziej ekonomiczne i sprawdzają się w większości standardowych instalacji.
Co to jest falownik centralny i dlaczego spotkasz go głównie na farmach fotowoltaicznych?
Oprócz falowników stringowych i mikroinwerterów, istnieje jeszcze jeden typ, który rzadko spotkasz w domowych instalacjach falownik centralny. Jak sama nazwa wskazuje, jest to bardzo duży, pojedynczy falownik, który obsługuje setki, a nawet tysiące paneli fotowoltaicznych. Ze względu na swoją moc i rozmiar, falowniki centralne są stosowane głównie w bardzo dużych instalacjach komercyjnych i przemysłowych, takich jak farmy fotowoltaiczne. Ich zaletą jest niższy koszt w przeliczeniu na 1 kW mocy oraz łatwiejsze zarządzanie w tak dużej skali, ale ich zastosowanie w małych systemach domowych jest po prostu nieopłacalne i niepraktyczne.
Skoro znamy już rodzaje falowników i ich techniczne aspekty, czas skupić się na tym, co najważniejsze dla każdego inwestora na kluczowych parametrach, które decydują o wyborze idealnego urządzenia dla Twojego domu.

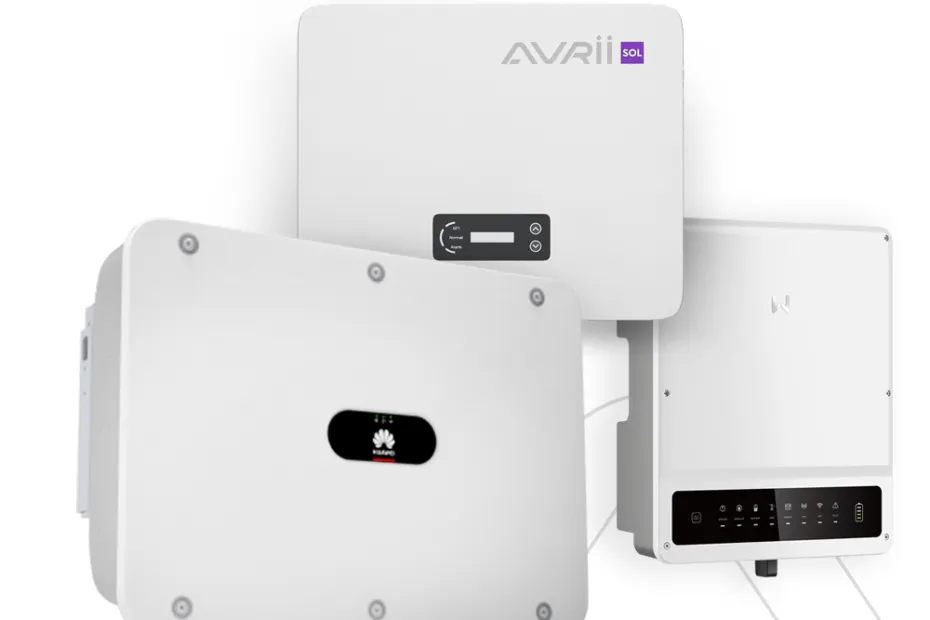

Wybór idealnego falownika: kluczowe parametry i na co zwrócić uwagę przed zakupem
Jak dobrać moc falownika do mocy paneli fotowoltaicznych? Uniknij typowych błędów
Dobór mocy falownika do mocy paneli fotowoltaicznych to jeden z najczęstszych punktów, gdzie początkujący inwestorzy mogą popełnić błąd. Intuicja podpowiada, że moc falownika powinna być równa mocy paneli. W praktyce jednak, ze względu na różne czynniki (temperatura, kąt padania słońca, straty), panele rzadko kiedy osiągają swoją nominalną moc maksymalną. Dlatego też, zaleca się, aby moc paneli fotowoltaicznych wynosiła zazwyczaj od 80% do 120% nominalnej mocy falownika. Takie przewymiarowanie (tzw. DC/AC ratio) pozwala na efektywniejsze wykorzystanie falownika, zwłaszcza w okresach mniejszego nasłonecznienia, bez ryzyka jego przeciążenia. Prawidłowe dopasowanie mocy jest kluczowe dla optymalnej pracy i długowieczności całej instalacji, dlatego zawsze warto zaufać doświadczeniu instalatora w tej kwestii.
Sprawność inwertera: Dlaczego każdy procent ma znaczenie dla Twoich oszczędności?
Sprawność inwertera to jeden z najważniejszych parametrów, który bezpośrednio przekłada się na Twoje oszczędności. Określa ona, jak efektywnie falownik zamienia prąd stały (DC) z paneli na prąd przemienny (AC) używany w domu. Im wyższa sprawność, tym mniejsze straty energii w procesie konwersji. Dobrej klasy urządzenia osiągają sprawność na poziomie 97-98% i wyższą. Choć różnica jednego czy dwóch procent może wydawać się niewielka, w skali wielu lat pracy instalacji fotowoltaicznej przekłada się to na znaczące kwoty. Wyższa sprawność to po prostu więcej darmowej energii dla Ciebie.
Żywotność i gwarancja: Jak długo działa falownik i co się dzieje, gdy przestaje?
Inwestując w fotowoltaikę, myślimy długoterminowo. Dlatego tak ważne są parametry związane z trwałością urządzenia. Standardowa żywotność falowników stringowych to zazwyczaj 10-15 lat, podczas gdy panele fotowoltaiczne mogą pracować efektywnie nawet 25-30 lat. Oznacza to, że w ciągu życia Twojej instalacji PV, prawdopodobnie będziesz musiał wymienić falownik przynajmniej raz. Okres gwarancji producenta na falownik wynosi zazwyczaj 5-10 lat, choć niektórzy producenci oferują możliwość jej przedłużenia. Zawsze zwracaj uwagę na te parametry, ponieważ wpływają one na całkowity koszt eksploatacji i opłacalność inwestycji w długim terminie. Dobrze jest mieć świadomość, że falownik to element, który może wymagać wymiany, i uwzględnić to w swoich kalkulacjach.
Liczba trackerów MPPT i stopień ochrony IP: Techniczne detale, które robią różnicę
- Liczba trackerów MPPT: Jak już wspomniałem, MPPT optymalizuje pracę paneli. Jeśli Twoje panele są rozmieszczone na różnych połaciach dachu (np. wschód-zachód, północ-południe) lub są narażone na częściowe zacienienie w różnych porach dnia, falownik z dwoma lub więcej trackerami MPPT będzie znacznie lepszym wyborem. Pozwala to na niezależną optymalizację pracy każdej grupy paneli, maksymalizując ogólną wydajność instalacji.
- Stopień ochrony IP: To parametr określający odporność obudowy falownika na wnikanie ciał stałych (np. kurzu) i wody. Jest to niezwykle ważne, zwłaszcza jeśli falownik ma być zamontowany na zewnątrz budynku. Falowniki przeznaczone do montażu zewnętrznego powinny mieć wysoki stopień ochrony IP (np. IP65 lub IP66), co gwarantuje ich niezawodną pracę w zmiennych warunkach atmosferycznych.
Podsumowując, wybór falownika to jedna z najważniejszych decyzji przy planowaniu instalacji fotowoltaicznej. Właściwie dobrany inwerter to gwarancja wydajności, bezpieczeństwa i długotrwałej satysfakcji z pozyskiwania energii ze słońca.
Świadomy wybór falownika Twoja droga do maksymalnej wydajności fotowoltaiki
Najważniejsze kryteria wyboru w pigułce: Twoja checklista przed rozmową z instalatorem
Jako Cyprian Baran, zawsze zachęcam do świadomego podejścia do inwestycji. Aby ułatwić Ci rozmowę z instalatorem i upewnić się, że wybierasz najlepsze rozwiązanie, przygotowałem krótką checklistę najważniejszych kryteriów wyboru falownika:
- Typ falownika: Czy potrzebujesz on-grid, off-grid, czy hybrydowego? Zastanów się nad dostępem do sieci i potrzebą zasilania awaryjnego.
- Moc: Czy moc falownika jest odpowiednio dopasowana do mocy paneli (80-120% mocy nominalnej falownika)?
- Fazy: Czy falownik jest jednofazowy (do 3,68 kW) czy trójfazowy (powyżej 3,68 kW), zgodnie z Twoją instalacją i przepisami?
- Technologia: Czy mikroinwertery (dla zacienionych/skomplikowanych dachów) czy falownik stringowy (dla standardowych warunków) będzie lepszy?
- Sprawność: Jaką sprawność oferuje falownik? Pamiętaj, że każdy procent ma znaczenie dla Twoich oszczędności.
- Liczba trackerów MPPT: Czy liczba trackerów MPPT jest wystarczająca dla układu paneli na Twoim dachu?
- Stopień ochrony IP: Jeśli falownik będzie na zewnątrz, upewnij się, że ma wysoki stopień ochrony IP (min. IP65).
- Gwarancja i żywotność: Jaki jest okres gwarancji i szacowana żywotność urządzenia?
- Marka i serwis: Czy producent jest renomowany i oferuje dobry serwis w Polsce?
Przeczytaj również: Energetyka jądrowa: Ekologiczna przyszłość czy ukryte ryzyko?
Znaczenie marki i serwisu: Dlaczego warto postawić na sprawdzonych producentów?
Na koniec, chciałbym podkreślić coś, co często bywa niedoceniane znaczenie marki producenta i dostępności serwisu. Wybór renomowanych marek falowników, takich jak Fronius, SolarEdge, Huawei, SMA czy Growatt, to inwestycja w jakość i niezawodność. Tacy producenci zazwyczaj oferują dłuższe gwarancje, zaawansowane technologie i co najważniejsze profesjonalne wsparcie serwisowe. W przypadku awarii, szybki dostęp do części zamiennych, wykwalifikowanych techników i sprawnego procesu reklamacyjnego jest bezcenny. Pamiętaj, że falownik to kluczowy element Twojej instalacji, a jego awaria oznacza brak produkcji energii. Dlatego warto postawić na sprawdzonych graczy, którzy zapewnią Ci spokój ducha i długoterminowe wsparcie dla Twojej inwestycji.
