Falownik fotowoltaiczny: jak wybrać i ile posłuży?

Kiedy myślimy o instalacji fotowoltaicznej, często skupiamy się na panelach, które zbierają energię słoneczną. Jednak to falownik fotowoltaiczny, nazywany również inwerterem, jest prawdziwym sercem całego systemu. Bez niego, nawet najlepsze panele nie dostarczyłyby prądu do Twojego domu. W tym artykule, jako Cyprian Baran, pomogę Ci zrozumieć, czym dokładnie jest falownik, jak działa i na co zwrócić uwagę, aby świadomie wybrać model idealnie dopasowany do Twoich potrzeb, zapewniając maksymalną efektywność i bezpieczeństwo inwestycji.

Falownik fotowoltaiczny serce instalacji PV

Falownik fotowoltaiczny, znany również jako inwerter solarny, to bez wątpienia kluczowe urządzenie w każdej instalacji fotowoltaicznej. Jego podstawowym i najważniejszym zadaniem jest konwersja prądu stałego (DC), który jest produkowany przez panele fotowoltaiczne, na prąd przemienny (AC). Jest to niezbędne, ponieważ prąd przemienny o parametrach zgodnych z domową siecią elektryczną (230V/400V, 50 Hz) jest tym, czego potrzebują wszystkie urządzenia w Twoim domu od lodówki po telewizor.

Co więcej, nowoczesne falowniki to znacznie więcej niż tylko proste konwertery. Pełnią one rolę prawdziwego centrum zarządzania energią w Twoim domu. Posiadają szereg dodatkowych funkcji, które znacząco wpływają na efektywność, bezpieczeństwo i komfort użytkowania całej instalacji:

• Monitoring pracy systemu: Większość nowoczesnych falowników oferuje możliwość śledzenia produkcji energii, zużycia, a nawet stanu poszczególnych paneli, często za pomocą intuicyjnych aplikacji mobilnych. Dzięki temu masz pełną kontrolę nad swoją elektrownią słoneczną.
• Optymalizacja produkcji energii (system MPPT): To niezwykle ważna funkcja, która pozwala falownikowi na ciągłe dostosowywanie parametrów pracy, aby panele zawsze pracowały z maksymalną możliwą wydajnością, niezależnie od warunków pogodowych.
• Synchronizacja z siecią publiczną: Falownik dba o to, aby prąd wprowadzany do sieci energetycznej miał odpowiednie parametry (napięcie, częstotliwość), co jest kluczowe dla stabilności systemu energetycznego.
• Funkcje bezpieczeństwa: W przypadku awarii sieci energetycznej, falownik automatycznie się wyłącza, chroniąc zarówno Twoją instalację, jak i pracowników sieci.

Zastanawiasz się, dlaczego ta konwersja jest tak istotna? Panele fotowoltaiczne generują prąd stały (DC), który płynie zawsze w jednym kierunku. Natomiast w domowych gniazdkach i większości urządzeń elektrycznych mamy do czynienia z prądem przemiennym (AC), który cyklicznie zmienia swój kierunek. Bez falownika, energia ze słońca pozostałaby w formie nieużytecznej dla Twojego gospodarstwa domowego. To właśnie on jest tym "tłumaczem", który sprawia, że energia słoneczna staje się praktyczna i dostępna.

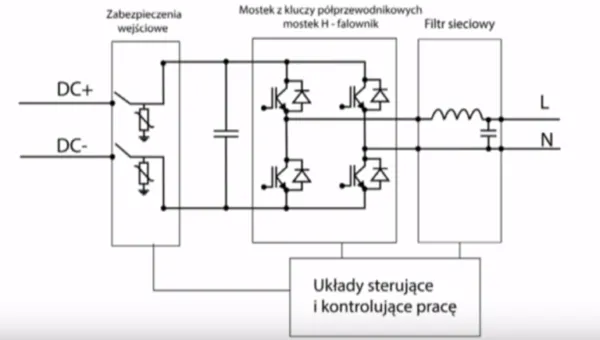

Jak działa falownik fotowoltaiczny? Odkryj jego wnętrze

Zrozumienie, jak działa falownik, nie wymaga inżynierskiego wykształcenia. Proces konwersji prądu, choć skomplikowany technicznie, można przedstawić w kilku prostych krokach:

1. Pobór prądu stałego (DC): Falownik odbiera prąd stały bezpośrednio z paneli fotowoltaicznych. Ten prąd charakteryzuje się zmiennym napięciem i natężeniem, zależnym od nasłonecznienia.
2. Etap prostownika: Wbrew nazwie, w falowniku prąd z paneli nie jest prostowany (bo już jest stały), ale często przechodzi przez układ, który optymalizuje jego parametry i przygotowuje do dalszej obróbki.
3. Stopień pośredni z kondensatorami: Tutaj następuje stabilizacja napięcia. Kondensatory działają jak małe magazyny energii, wygładzając wszelkie wahania i zapewniając stałe, optymalne napięcie dla kolejnego etapu. To kluczowe dla efektywności.
4. Stopień końcowy z tranzystorami (mostek inwerterowy): To serce konwersji. Tranzystory, sterowane przez zaawansowany układ elektroniczny, szybko włączają i wyłączają przepływ prądu w odpowiedniej sekwencji, co prowadzi do wytworzenia prądu przemiennego o pożądanej częstotliwości (50 Hz) i napięciu (230V/400V).
5. Filtrowanie i synchronizacja: Na koniec, prąd przemienny jest filtrowany, aby usunąć wszelkie zakłócenia i jest precyzyjnie synchronizowany z parametrami sieci energetycznej, zanim zostanie do niej wprowadzony lub wykorzystany w domu.

Wspomniany wcześniej system MPPT (Maximum Power Point Tracking) to prawdziwy geniusz inwertera. Jego zadaniem jest ciągłe śledzenie punktu maksymalnej mocy, w którym panele fotowoltaiczne mogą pracować w danych warunkach. Panele mają zmienną charakterystykę prądowo-napięciową, która zmienia się wraz z intensywnością nasłonecznienia i temperaturą. MPPT, niczym doświadczony dyrygent, dostosowuje obciążenie paneli, aby zawsze wydobyć z nich jak najwięcej energii. Dzięki temu, nawet w pochmurny dzień czy przy częściowym zacienieniu, falownik stara się maksymalizować uzysk, co przekłada się na realne oszczędności na rachunkach za prąd.

Nie mogę nie wspomnieć o funkcjach bezpieczeństwa, które są absolutnie fundamentalne. Jedną z najważniejszych jest automatyczne wyłączanie się falownika w przypadku zaniku napięcia w sieci publicznej, czyli tzw. funkcja anti-islanding. Dlaczego to takie ważne? Wyobraź sobie sytuację, w której w Twojej okolicy dochodzi do awarii prądu. Gdyby falownik nadal produkował energię i wysyłał ją do sieci, mogłoby to stworzyć zagrożenie dla pracowników energetyki, którzy naprawiają uszkodzoną linię. Dzięki funkcji anti-islanding, falownik natychmiast odcina się od sieci, zapewniając bezpieczeństwo zarówno Tobie, Twojej instalacji, jak i ekipom serwisowym. To dowód na to, że nowoczesna fotowoltaika to nie tylko wydajność, ale przede wszystkim odpowiedzialność.

Wybierz falownik dla swojego domu: przegląd kluczowych opcji

Na rynku dostępnych jest kilka typów falowników, a wybór odpowiedniego ma kluczowe znaczenie dla całej instalacji. Przyjrzyjmy się najpopularniejszym opcjom, które ja, jako Cyprian Baran, często rekomenduję moim klientom.

Falowniki sieciowe (on-grid) to zdecydowanie najpopularniejsze rozwiązanie w Polsce. Są one przeznaczone do instalacji podłączonych do publicznej sieci energetycznej. Ich główną cechą jest to, że synchronizują się z siecią i oddają do niej nadwyżki wyprodukowanej energii. W przypadku zaniku napięcia w sieci, falownik sieciowy automatycznie się wyłącza, co jest funkcją bezpieczeństwa, o której już wspominałem. Ten typ falownika jest najlepszym wyborem, jeśli zależy Ci na maksymalizacji autokonsumpcji i rozliczaniu się z zakładem energetycznym w systemie net-billingu, a nie potrzebujesz zasilania awaryjnego w przypadku przerw w dostawie prądu.

Coraz większą popularność, zwłaszcza w kontekście zmian w systemie rozliczeń (net-billing), zyskują falowniki hybrydowe. Jak sama nazwa wskazuje, łączą one cechy falowników sieciowych i wyspowych. Oznacza to, że mogą współpracować z siecią publiczną, oddając do niej nadwyżki, ale jednocześnie mają zdolność do ładowania i rozładowywania magazynów energii (akumulatorów). Dzięki temu, w przypadku awarii sieci, mogą zapewnić zasilanie awaryjne dla wybranych obwodów w domu. To idealne rozwiązanie dla tych, którzy chcą zwiększyć swoją niezależność energetyczną i zabezpieczyć się przed przerwami w dostawie prądu, a także optymalizować zużycie energii w ciągu doby.

Na drugim końcu spektrum znajdują się falowniki wyspowe (off-grid). Charakteryzują się one całkowitą niezależnością od sieci publicznej. Są przeznaczone do zasilania obiektów, które nie mają dostępu do prądu z sieci, takich jak domki letniskowe, łodzie czy kampery. Falowniki wyspowe zawsze współpracują z magazynami energii, czyli akumulatorami, które gromadzą nadwyżki wyprodukowanej energii. To rozwiązanie dla tych, którzy cenią sobie pełną autonomię energetyczną, choć wiąże się to z wyższymi kosztami początkowymi i koniecznością zarządzania magazynem energii.

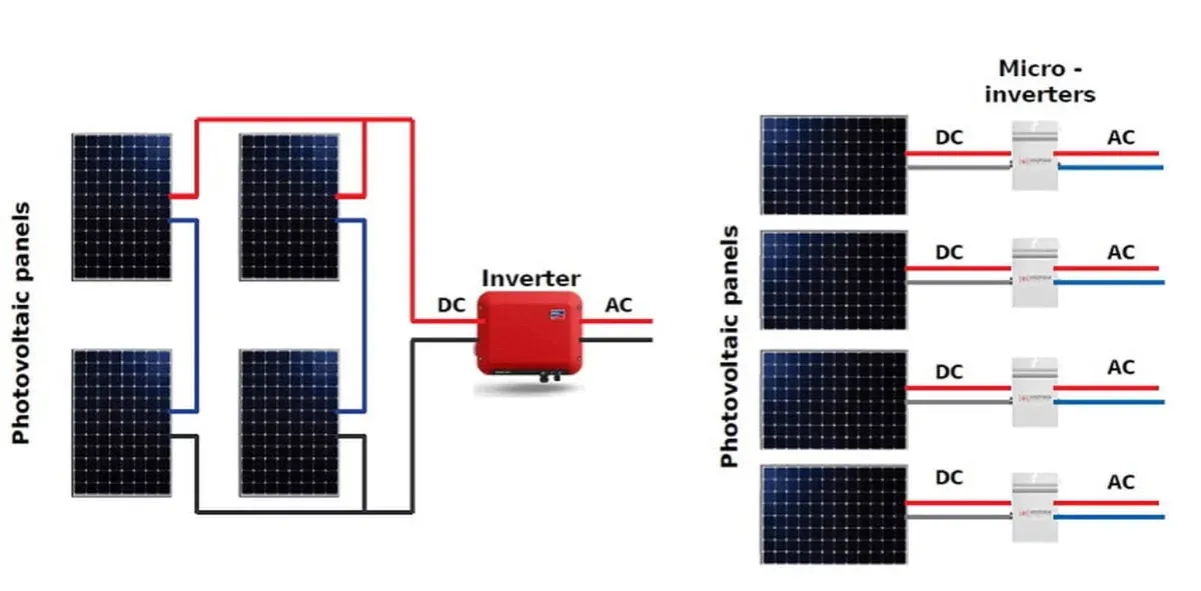

Technologia falowników: mikroinwertery czy łańcuchowe?

Poza podziałem ze względu na współpracę z siecią, falowniki różnią się także sposobem podłączenia do paneli, co ma istotny wpływ na wydajność instalacji. Oto trzy główne technologie, które warto poznać.

Falowniki łańcuchowe (stringowe) to obecnie najczęściej stosowane rozwiązanie w domach jednorodzinnych. W tej konfiguracji, jeden centralny falownik obsługuje szeregowo połączone panele fotowoltaiczne, tworząc tzw. "łańcuchy" (stringi). Jest to ekonomiczne i sprawdzone rozwiązanie, które doskonale sprawdza się na dachach o prostej konstrukcji, bez znaczących problemów z zacienieniem. Jeśli Twój dach jest jednospadowy, skierowany na południe i nie ma na nim kominów czy drzew rzucających cień, falownik łańcuchowy będzie bardzo dobrym i kosztowo efektywnym wyborem.

Alternatywą dla falowników łańcuchowych są mikroinwertery. Jak sama nazwa wskazuje, są to małe urządzenia, które montuje się bezpośrednio przy każdym pojedynczym panelu fotowoltaicznym. Ich główną zaletą jest to, że optymalizują pracę każdego modułu z osobna. Oznacza to, że jeśli jeden panel zostanie zacieniony lub zabrudzony, nie wpłynie to znacząco na wydajność pozostałych paneli w instalacji. Jest to szczególnie korzystne w przypadku dachów o skomplikowanej konstrukcji, z wieloma lukarnami, kominami, czy też w miejscach, gdzie występuje częściowe zacienienie. Mikroinwertery, mimo wyższej ceny początkowej, mogą potencjalnie zwiększyć uzysk energii w trudnych warunkach, co dla niektórych inwestorów jest kluczowe.

Istnieje również rozwiązanie pośrednie, które łączy zalety obu technologii falowniki z optymalizatorami mocy. W tym systemie, przy każdym panelu montuje się niewielki optymalizator mocy, który maksymalizuje jego indywidualną wydajność, podobnie jak mikroinwerter. Następnie, prąd z optymalizatorów trafia do jednego centralnego falownika łańcuchowego, który dokonuje ostatecznej konwersji na prąd przemienny. To rozwiązanie stanowi złoty środek między ceną a maksymalną wydajnością, oferując elastyczność w zarządzaniu zacienieniem i monitorowaniu poszczególnych paneli, przy jednoczesnym zachowaniu zalet centralnego inwertera.

Na co zwrócić uwagę przy wyborze falownika? Kluczowe parametry

Wybór falownika to jedna z najważniejszych decyzji przy projektowaniu instalacji fotowoltaicznej. Jako Cyprian Baran, zawsze podkreślam, że nie warto iść na kompromisy w tej kwestii. Oto kluczowe parametry, na które należy zwrócić szczególną uwagę:

Moc falownika musi być odpowiednio dobrana do mocy paneli fotowoltaicznych. Powszechną i uzasadnioną praktyką w branży jest lekkie "przewymiarowanie" mocy paneli względem mocy falownika, na przykład o 10-20%. Dlaczego? Panele fotowoltaiczne bardzo rzadko pracują z pełną mocą znamionową, a falownik osiąga swoją najwyższą sprawność przy obciążeniu bliskim jego maksymalnej mocy. Dzięki temu przewymiarowaniu, falownik może pracować bardziej efektywnie w warunkach mniejszego nasłonecznienia, co w ostatecznym rozrachunku zwiększa całkowity uzysk energii z instalacji.

Kolejnym niezwykle ważnym wskaźnikiem jest sprawność falownika. Określa ona, jak duża część energii z paneli jest efektywnie przekształcana na prąd przemienny, a jak małe są straty podczas tego procesu. Warto zwrócić uwagę na tzw. "sprawność europejską", która jest bardziej realistycznym wskaźnikiem, uwzględniającym pracę falownika w różnych warunkach obciążenia. Nowoczesne urządzenia osiągają sprawność na bardzo wysokim poziomie, zazwyczaj 97-98%, co oznacza minimalne straty energii i maksymalne wykorzystanie potencjału Twojej instalacji.

Musimy także rozróżnić falowniki jednofazowe i trójfazowe. W Polsce, falowniki jednofazowe są zazwyczaj stosowane w mniejszych instalacjach, do mocy 3,68 kW. Powyżej tej mocy, przepisy wymagają stosowania falowników trójfazowych. Moc przyłącza Twojej domowej instalacji elektrycznej ma tu decydujące znaczenie. Falownik trójfazowy zapewnia równomierne obciążenie wszystkich trzech faz w domowej sieci, co jest standardem w nowym budownictwie i pozwala uniknąć problemów z przeciążeniem jednej fazy, co mogłoby prowadzić do wyłączania bezpieczników.

Nie mogę pominąć kwestii gwarancji i serwisu. Standardowa gwarancja na falownik wynosi od 5 do 12 lat, ale na rynku znajdziesz też modele z dłuższą ochroną. To Twoja "polisa" na spokojne lata użytkowania. Zawsze upewnij się, że producent falownika ma dostępny serwis na terenie Polski. W przypadku awarii, szybka i sprawna pomoc techniczna jest kluczowa, aby minimalizować przestoje w produkcji energii i zabezpieczyć Twoją inwestycję.

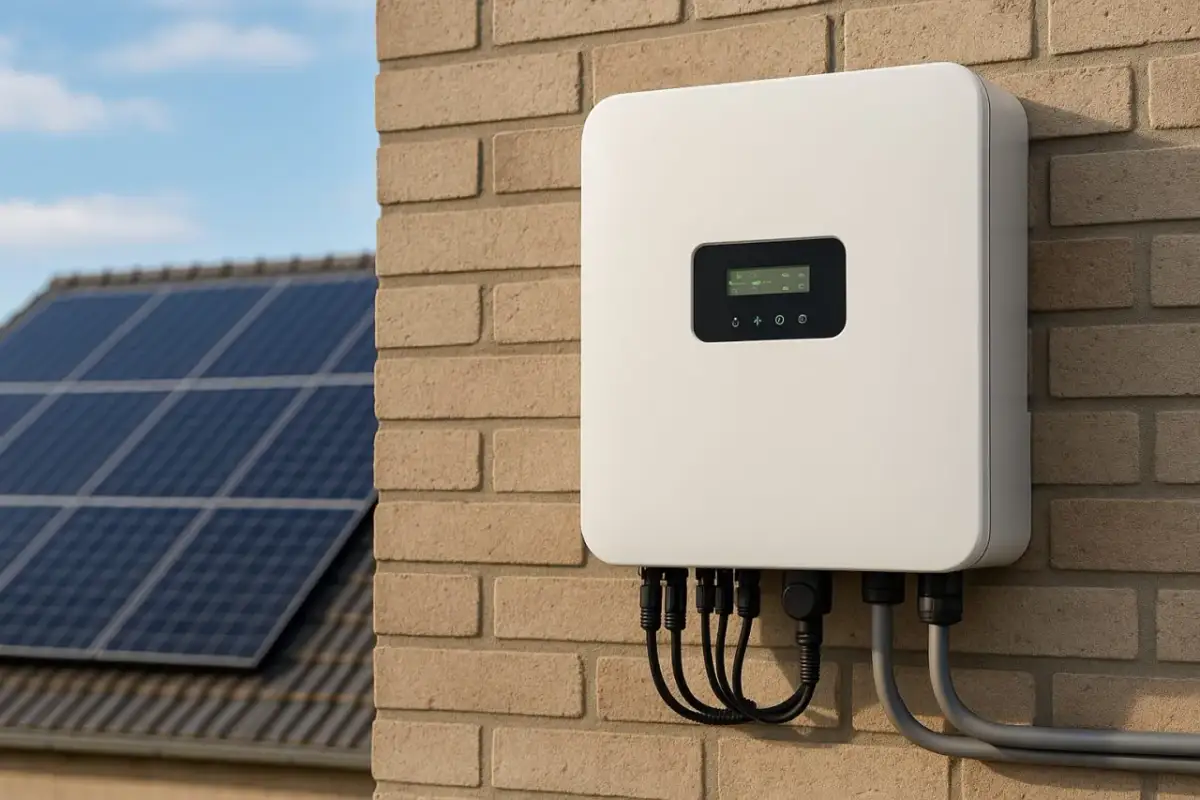

Na koniec, zwróć uwagę na stopień ochrony (IP) falownika, który informuje o jego odporności na pył i wodę, oraz na poziom hałasu, jaki generuje. Falowniki przeznaczone do montażu na zewnątrz powinny mieć wyższy stopień ochrony (np. IP65). Co do hałasu, choć nowoczesne inwertery są coraz cichsze, wciąż mogą generować szum. Dlatego, doradzam montaż falownika w miejscu, które zapewni mu optymalne warunki pracy (np. dobrze wentylowany garaż, pomieszczenie gospodarcze, piwnica), a jednocześnie będzie z dala od sypialni czy innych pomieszczeń, gdzie spędzasz dużo czasu. To zapewni zarówno długą żywotność urządzenia, jak i Twój komfort akustyczny.

Przeczytaj również: Falownik fotowoltaiczny: Jak działa "mózg" Twojej instalacji PV?

Żywotność falownika: Ile lat posłuży Twoja inwestycja?

Planując inwestycję w fotowoltaikę, warto mieć świadomość, że poszczególne komponenty instalacji mają różną żywotność. O ile panele fotowoltaiczne mogą efektywnie pracować przez 25-30 lat, o tyle realna żywotność falownika wynosi zazwyczaj 10-15 lat. Oznacza to, że w cyklu życia całej instalacji, który często przekracza 25 lat, prawdopodobnie konieczna będzie przynajmniej jedna wymiana falownika. Warto jednak zaznaczyć, że mikroinwertery, ze względu na swoją konstrukcję i rozproszenie ciepła, często charakteryzują się dłuższą żywotnością, sięgającą nawet 20-25 lat.

Co skraca życie falownika i jak możemy temu zapobiec? Głównym wrogiem elektroniki jest wysoka temperatura. Falownik, pracując, generuje ciepło, a jego przegrzewanie się znacząco przyspiesza zużycie komponentów, zwłaszcza kondensatorów. Dlatego tak niezwykle ważne jest odpowiednie miejsce montażu. Zawsze rekomenduję, aby falownik był instalowany w miejscu dobrze wentylowanym, zacienionym i z dala od bezpośredniego działania promieni słonecznych. Zapewnienie optymalnych warunków pracy urządzenia to najlepsza "polisa" na przedłużenie jego żywotności i zapewnienie stabilnej pracy Twojej instalacji fotowoltaicznej przez długie lata.
