Inwerter, często nazywany falownikiem, to prawdziwe serce każdej instalacji fotowoltaicznej. To właśnie on odpowiada za kluczowy proces przekształcania energii słonecznej w prąd, który zasila Twoje domowe urządzenia. W tym artykule, jako Cyprian Baran, pomogę Ci zrozumieć, jak działa to fundamentalne urządzenie, jakie pełni funkcje oraz jakie są jego rodzaje, abyś mógł świadomie wybrać najlepsze rozwiązanie dla swojego domu.
Inwerter (falownik) klucz do przekształcania energii słonecznej w prąd zmienny dla Twojego domu.
- Inwerter to fundamentalne urządzenie w fotowoltaice, które zamienia prąd stały (DC) z paneli na prąd zmienny (AC) zgodny z domową siecią elektryczną.
- Jego główna funkcja to konwersja energii, ale pełni też role monitorujące, optymalizujące wydajność (MPPT) oraz zapewniające bezpieczeństwo instalacji.
- Na rynku dostępne są inwertery sieciowe (on-grid), wyspowe (off-grid) i hybrydowe, dostosowane do różnych potrzeb i konfiguracji systemów.
- Kluczowe parametry wyboru to moc (z uwzględnieniem przewymiarowania), sprawność (europejska) oraz liczba trackerów MPPT.
- Inwertery hybrydowe zyskują na znaczeniu dzięki możliwości współpracy z magazynami energii, co zwiększa autokonsumpcję i niezależność.
Inwerter serce Twojej instalacji fotowoltaicznej
Inwerter to bez wątpienia kluczowe urządzenie elektroniczne w każdej instalacji fotowoltaicznej. Jego podstawowym zadaniem jest konwersja prądu stałego (DC), produkowanego przez panele słoneczne, na prąd zmienny (AC). Dlaczego to takie ważne? Ponieważ prąd zmienny o parametrach zgodnych z publiczną siecią energetyczną w Polsce to zazwyczaj 230V/400V i częstotliwość 50Hz jest tym, czego potrzebują wszystkie urządzenia w Twoim domu i co może być oddawane do sieci.
Inwerter czy falownik? Rozwiewamy wątpliwości nazewnictwa
Zauważyłem, że wiele osób zastanawia się nad różnicą między "inwerterem" a "falownikiem". Pozwól, że rozwieję te wątpliwości oba terminy są synonimami i są powszechnie używane zamiennie w języku polskim. Niezależnie od tego, której nazwy użyjesz, zawsze mówimy o tym samym, kluczowym elemencie systemu fotowoltaicznego.
Kluczowa rola inwertera: Jak zamienia słońce w prąd do Twojego gniazdka?
Kluczowa rola inwertera polega na tym, że to on jest pomostem między energią słoneczną a Twoim domem. Panele fotowoltaiczne, wystawione na działanie słońca, generują prąd stały. Ten prąd nie jest jednak bezpośrednio użyteczny w większości domowych urządzeń. To właśnie inwerter przyjmuje ten prąd stały i przekształca go w prąd zmienny, który może zasilać Twoją lodówkę, telewizor czy ładowarkę do telefonu, a także być oddawany do sieci energetycznej.
Jak inwerter zamienia prąd stały w zmienny? Poznaj zasadę działania
Zasada działania inwertera, choć brzmi skomplikowanie, jest w gruncie rzeczy dość prosta do zrozumienia. Wyobraź sobie, że prąd stały z paneli to jednokierunkowy strumień wody. Inwerter ma za zadanie przekształcić ten strumień w falę, która zmienia kierunek z określoną częstotliwością. To właśnie ta "fala" jest prądem zmiennym, którego potrzebują nasze urządzenia.
Podstawy konwersji: Co dzieje się wewnątrz "magicznej skrzynki"?
Wewnątrz inwertera, w tej "magicznej skrzynce", dzieje się coś fascynującego. Prąd stały z paneli trafia do specjalnych układów elektronicznych, które w uproszczeniu można porównać do bardzo szybkich przełączników. Te przełączniki włączają i wyłączają przepływ prądu z ogromną prędkością, tworząc w ten sposób impulsy. Następnie te impulsy są "wygładzane" i kształtowane tak, aby przypominały idealną sinusoidę czyli właśnie prąd zmienny, który znamy z gniazdek.
Dlaczego prąd z paneli (DC) nie zasili Twojej lodówki?
Pytanie, dlaczego prąd z paneli (DC) nie zasili Twojej lodówki, jest bardzo zasadne. Większość urządzeń domowych, od lodówki po komputer, została zaprojektowana do pracy z prądem zmiennym (AC). Prąd stały ma stały kierunek przepływu, podczas gdy prąd zmienny cyklicznie zmienia swój kierunek. Różnice te wymagają specjalnych układów w urządzeniach, aby mogły one działać na prądzie stałym, co w przypadku większości sprzętów domowych po prostu nie ma miejsca. Dlatego konwersja DC na AC jest absolutnie niezbędna.
Rola tranzystorów i technologii PWM w kształtowaniu idealnej fali prądu
W procesie konwersji kluczową rolę odgrywają tranzystory, które działają jako wspomniane przeze mnie szybkie przełączniki. Wykorzystują one technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu. Dzięki PWM inwerter jest w stanie precyzyjnie "kształtować" prąd zmienny, tak aby jego napięcie i częstotliwość były idealnie zgodne z parametrami sieci energetycznej. To gwarantuje, że prąd z Twojej instalacji jest bezpieczny i kompatybilny z każdym urządzeniem.
Więcej niż konwersja: Ukryte funkcje falownika
Wielu ludzi postrzega inwerter jedynie jako urządzenie do konwersji prądu. Tymczasem nowoczesne falowniki to prawdziwe centra zarządzania energią, które oferują znacznie więcej niż tylko zmianę prądu stałego na zmienny. Pełnią one szereg dodatkowych, często niedocenianych funkcji, które mają ogromny wpływ na wydajność, bezpieczeństwo i komfort użytkowania całej instalacji fotowoltaicznej.
Strażnik wydajności: Jak system MPPT wyciska maksimum mocy z paneli?
Jedną z najważniejszych funkcji inwertera jest MPPT (Maximum Power Point Tracking), czyli śledzenie maksymalnego punktu mocy. To inteligentny system, który na bieżąco dostosowuje parametry pracy paneli, aby niezależnie od warunków pogodowych czy to pełne słońce, czy lekkie zachmurzenie wycisnąć z nich maksimum dostępnej energii. Dzięki MPPT inwerter jest w stanie zwiększyć uzysk energii nawet o 20% w ciągu roku, co bezpośrednio przekłada się na Twoje oszczędności. To jak mieć osobistego "trenera" dla Twoich paneli, który dba o ich najwyższą formę.
Twoje centrum dowodzenia: Monitorowanie produkcji i zużycia energii w czasie rzeczywistym
Nowoczesne inwertery to także Twoje centrum dowodzenia energią. Dzięki wbudowanym modułom komunikacyjnym (Wi-Fi, Ethernet) umożliwiają monitorowanie pracy instalacji fotowoltaicznej w czasie rzeczywistym. Za pomocą intuicyjnych aplikacji mobilnych lub stron internetowych możesz śledzić, ile energii produkują Twoje panele, ile zużywa Twój dom, a ile oddajesz do sieci. To nie tylko ciekawostka, ale potężne narzędzie do zarządzania zużyciem i optymalizacji autokonsumpcji.
Gwarancja bezpieczeństwa: Funkcja anti-islanding i inne wbudowane zabezpieczenia
Bezpieczeństwo jest priorytetem, a inwerter pełni tu kluczową rolę. Jedną z najważniejszych funkcji jest anti-islanding. W przypadku awarii publicznej sieci energetycznej (np. przerwy w dostawie prądu), inwerter automatycznie odłącza instalację fotowoltaiczną od sieci. Jest to niezbędne, aby chronić pracowników serwisujących sieć przed porażeniem prądem. Ponadto, inwertery posiadają szereg innych wbudowanych zabezpieczeń, takich jak ochrona przed przepięciami, zwarciem, przegrzaniem czy zbyt wysokim/niskim napięciem, co gwarantuje bezpieczną i stabilną pracę całego systemu.
Most do sieci energetycznej: Na czym polega synchronizacja i dlaczego jest niezbędna?
W systemach on-grid, czyli podłączonych do publicznej sieci energetycznej, inwerter pełni rolę "mostu" między Twoją instalacją a siecią. Musi on idealnie synchronizować parametry produkowanego prądu napięcie i częstotliwość z parametrami sieci. Dlaczego to takie ważne? Bez precyzyjnej synchronizacji mogłoby dojść do destabilizacji sieci, uszkodzenia urządzeń, a nawet zagrożenia bezpieczeństwa. Inwerter dba o to, aby prąd, który trafia do Twojego domu lub jest oddawany do sieci, był zawsze idealnie dopasowany.
Jaki inwerter wybrać? Poznaj podstawowe rodzaje
Wybór odpowiedniego inwertera to jedna z kluczowych decyzji przy projektowaniu instalacji fotowoltaicznej. Na rynku dostępnych jest kilka podstawowych rodzajów, a każdy z nich ma swoje specyficzne zastosowania i zalety. Zrozumienie różnic między nimi pomoże Ci podjąć świadomą decyzję, która najlepiej odpowiada Twoim potrzebom i warunkom instalacji.
Inwerter on-grid (sieciowy): Najpopularniejszy wybór w Polsce
Inwertery on-grid, czyli sieciowe, to najpopularniejszy typ falowników w Polsce i na świecie. Ich główną cechą jest konieczność stałego połączenia z publiczną siecią energetyczną. Prąd produkowany przez panele jest konwertowany i w pierwszej kolejności zużywany na potrzeby domu, a wszelkie nadwyżki są oddawane do sieci. Niestety, inwertery on-grid mają jedną istotną wadę: nie działają w przypadku awarii sieci energetycznej. Wynika to z funkcji anti-islanding, która ma na celu ochronę pracowników serwisujących sieć.
Inwerter off-grid (wyspowy): Pełna niezależność energetyczna
Inwertery off-grid, nazywane również wyspowymi, to rozwiązanie dla tych, którzy cenią sobie pełną niezależność energetyczną. Działają one całkowicie niezależnie od publicznej sieci. Cała wyprodukowana energia jest magazynowana w akumulatorach, a następnie wykorzystywana do zasilania urządzeń domowych. Ten typ inwertera jest idealny w miejscach, gdzie dostęp do sieci energetycznej jest utrudniony lub niemożliwy, np. w domkach letniskowych, kamperach czy odległych posiadłościach. Zapewniają zasilanie nawet w przypadku długotrwałych przerw w dostawie prądu.

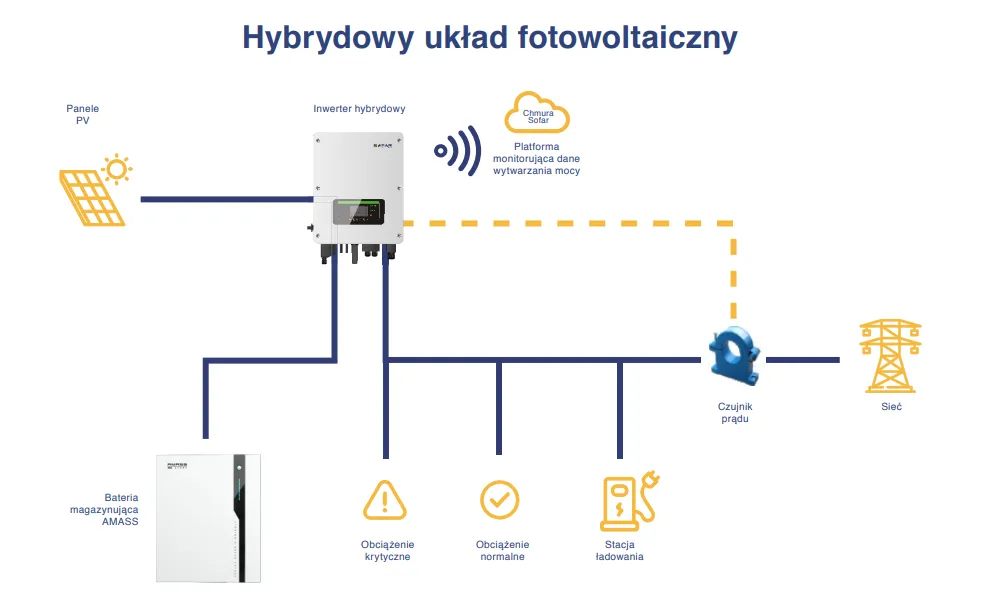

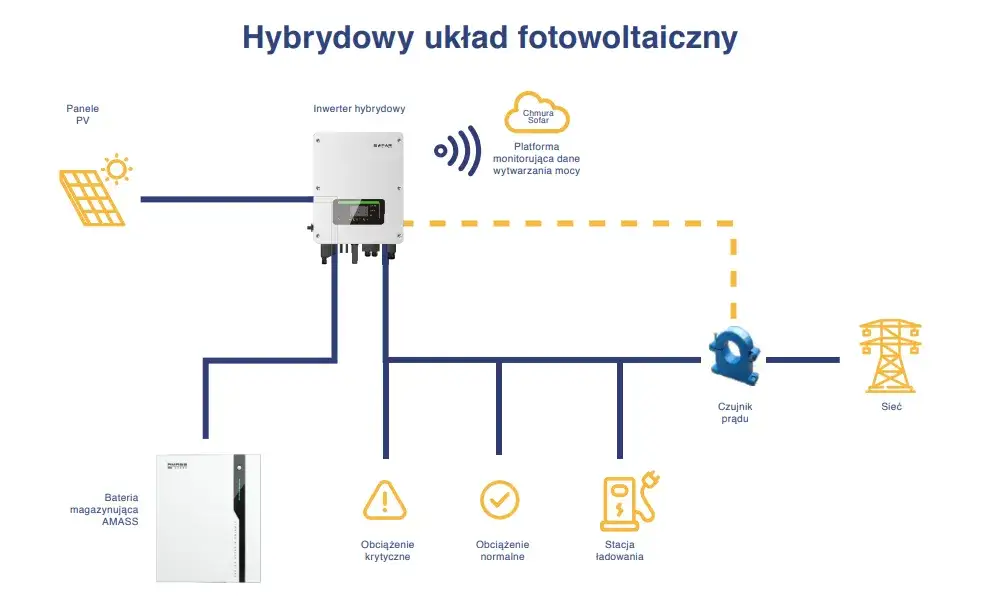

Inwerter hybrydowy: Najlepsze z obu światów i brama do magazynów energii
Inwertery hybrydowe to moim zdaniem przyszłość fotowoltaiki. Łączą one w sobie funkcje inwerterów on-grid i off-grid. Mogą współpracować zarówno z publiczną siecią energetyczną, jak i z magazynami energii (akumulatorami). Dzięki temu umożliwiają ładowanie baterii nadwyżkami energii, a w przypadku awarii sieci potrafią przełączyć się w tryb wyspowy i zasilać dom z magazynu. Ich rosnąca popularność w kontekście zmian w systemie rozliczeń (net-billing) jest w pełni uzasadniona, ponieważ znacząco zwiększają autokonsumpcję i niezależność energetyczną.
Wybór inwertera: Kluczowe parametry techniczne
Gdy już znasz podstawowe rodzaje inwerterów, czas zagłębić się w kluczowe parametry techniczne, które pomogą Ci dokonać najlepszego wyboru. Pamiętaj, że odpowiednie dopasowanie inwertera do Twojej instalacji to gwarancja jej optymalnej pracy i długoterminowych oszczędności. Jako ekspert, zawsze zwracam uwagę na te aspekty.
Moc inwertera a moc paneli: Sekret efektywnego przewymiarowania
Dobór mocy inwertera do mocy paneli fotowoltaicznych to jeden z najważniejszych kroków. Często spotykam się z pytaniem, czy moc inwertera powinna być równa mocy paneli. Otóż niekoniecznie! W Polsce zaleca się tzw. przewymiarowanie, czyli dobór mocy paneli (kWp) o 5-20% wyższej niż nominalna moc inwertera (kW). Dlaczego? Panele rzadko pracują z maksymalną mocą nominalną, zwłaszcza w naszym klimacie. Przewymiarowanie pozwala inwerterowi efektywniej pracować w warunkach niższego nasłonecznienia, szybciej się uruchamiać rano i dłużej pracować wieczorem, co w efekcie zwiększa roczny uzysk energii. Nie obawiaj się, inwerter sam ograniczy moc do swojej wartości nominalnej w szczycie, ale za to będzie pracował wydajniej przez większość dnia.
Sprawność europejska vs. maksymalna: Który parametr naprawdę ma znaczenie?
Sprawność inwertera to parametr określający, jak efektywnie zamienia on prąd stały na zmienny. Producenci podają zazwyczaj dwie wartości: sprawność maksymalną i sprawność europejską. Sprawność maksymalna to wartość osiągana w idealnych warunkach, często w laboratorium. Sprawność europejska (European Efficiency) jest znacznie bardziej miarodajna, ponieważ uwzględnia typowe warunki pracy inwertera w ciągu roku, z różnym obciążeniem i nasłonecznieniem. Zawsze zalecam zwracanie uwagi na sprawność europejską dobry inwerter powinien mieć ją powyżej 97%. To ona realnie wpływa na ilość prądu, którą ostatecznie uzyskasz.
Inwerter jednofazowy czy trójfazowy? Kiedy który jest wymagany?
Wybór między inwerterem jednofazowym a trójfazowym zależy od mocy Twojej instalacji i rodzaju przyłącza w domu. W Polsce, zgodnie z przepisami, dla instalacji o mocy do 3,68 kW zazwyczaj stosuje się inwertery jednofazowe. Jeśli Twoja instalacja ma moc powyżej 3,68 kW, wymagany jest inwerter trójfazowy. Jest to ważne, ponieważ inwerter trójfazowy równomiernie obciąża wszystkie trzy fazy w Twojej domowej instalacji, co jest kluczowe dla stabilności i bezpieczeństwa sieci.
Liczba trackerów MPPT: Jak dopasować inwerter do skomplikowanego dachu?
Liczba trackerów MPPT w inwerterze to parametr, który ma ogromne znaczenie, szczególnie w przypadku skomplikowanej konstrukcji dachu lub ryzyka częściowego zacienienia paneli. Każdy tracker MPPT to niezależny układ, który optymalizuje pracę określonej grupy paneli (tzw. stringu). Jeśli masz panele zamontowane na różnych połaciach dachu (np. wschód-zachód) lub część z nich jest narażona na zacienienie (np. przez komin, drzewo), inwerter z dwoma lub więcej trackerami MPPT będzie znacznie lepszym wyborem. Pozwoli to na niezależną optymalizację pracy każdej grupy paneli, minimalizując straty spowodowane zacienieniem i maksymalizując ogólny uzysk energii.
Inwerter i magazyn energii: Przyszłość Twojego domu
Rozwój technologii magazynowania energii dynamicznie zmienia krajobraz fotowoltaiki, a inwerter odgrywa w tym kluczową rolę. Połączenie instalacji PV z magazynem energii to moim zdaniem przyszłość, która pozwala na znacznie większą niezależność i optymalizację zużycia prądu. Warto zrozumieć, jak inwerter współpracuje z bateriami i jakie możliwości to otwiera dla Twojego domu.
Jak falownik hybrydowy zarządza ładowaniem i rozładowywaniem baterii?
Falownik hybrydowy to prawdziwy mózg systemu z magazynem energii. To on kontroluje cały proces ładowania i rozładowywania baterii. W ciągu dnia, gdy panele produkują nadwyżkę energii, inwerter kieruje ją do magazynu. Gdy produkcja spada (np. wieczorem) lub zapotrzebowanie na prąd rośnie, inwerter pobiera energię z magazynu, zasilając dom. Może również decydować o tym, czy w danym momencie bardziej opłacalne jest oddanie energii do sieci, czy zmagazynowanie jej. To inteligentne zarządzanie pozwala na maksymalne wykorzystanie wyprodukowanej energii i zwiększenie autokonsumpcji.
Mam już instalację czy mogę dołożyć magazyn energii bez wymiany inwertera?
To bardzo częste pytanie! Jeśli masz już istniejącą instalację fotowoltaiczną z inwerterem on-grid, możliwości dołożenia magazynu energii są dwie. Jeśli chcesz zastosować magazyn energii typu DC (wysokonapięciowy), który jest zazwyczaj bardziej efektywny, konieczna będzie wymiana obecnego inwertera na model hybrydowy. Inwerter hybrydowy jest przystosowany do bezpośredniej współpracy z bateriami DC. Alternatywą jest zastosowanie magazynu energii typu AC. Takie magazyny posiadają własny, wbudowany inwerter, dzięki czemu można je dołączyć do istniejącej instalacji bez konieczności wymiany głównego falownika. To rozwiązanie jest często droższe, ale pozwala uniknąć kosztownej wymiany inwertera.Zwiększenie autokonsumpcji: Dlaczego połączenie inwertera z magazynem to klucz do oszczędności?
Połączenie inwertera z magazynem energii to klucz do znacznego zwiększenia autokonsumpcji, a co za tym idzie do większych oszczędności. W systemie net-billingu, gdzie sprzedajesz nadwyżki energii po niższej cenie, a kupujesz po wyższej, maksymalne zużycie własnej energii jest priorytetem. Dzięki magazynowi, zamiast oddawać nadwyżki do sieci, przechowujesz je i zużywasz wtedy, gdy słońce nie świeci. To pozwala uniezależnić się od wahań cen energii i znacznie obniżyć rachunki za prąd. Moim zdaniem, w obecnych realiach rynkowych, inwestycja w inwerter hybrydowy i magazyn energii staje się coraz bardziej opłacalna.
Praktyczne porady: Montaż i dbałość o inwerter
Aby Twój inwerter służył Ci przez długie lata i pracował z maksymalną wydajnością, warto zwrócić uwagę na kilka praktycznych aspektów związanych z jego montażem i codzienną dbałością. W końcu to serce Twojej instalacji, więc zasługuje na odpowiednie traktowanie.
Idealne miejsce dla falownika: Czego unikać podczas instalacji?
Wybór odpowiedniego miejsca dla falownika jest kluczowy. Idealne miejsce powinno być chłodne, suche i dobrze wentylowane. Unikaj montażu inwertera w miejscach narażonych na bezpośrednie nasłonecznienie, ponieważ wysoka temperatura może negatywnie wpływać na jego wydajność i żywotność. Nie powinien być również instalowany w miejscach o wysokiej wilgotności, takich jak piwnice narażone na zalania, ani w bezpośrednim sąsiedztwie materiałów łatwopalnych. Często dobrym rozwiązaniem jest ściana w garażu, kotłowni lub innym pomieszczeniu gospodarczym.
Czy inwerter hałasuje? Fakty i mity
Wiele osób obawia się, że inwerter będzie generował uciążliwy hałas. To częściowo mit, a częściowo fakt. Nowoczesne inwertery są zazwyczaj bardzo ciche. Ewentualny hałas, który możesz usłyszeć, pochodzi głównie od wentylatorów chłodzących, które uruchamiają się, gdy urządzenie pracuje pod dużym obciążeniem lub w wysokiej temperaturze. Jest to zazwyczaj delikatny szum, porównywalny do pracy komputera. Jeśli inwerter jest zamontowany w pomieszczeniu gospodarczym, ten dźwięk jest praktycznie niesłyszalny w części mieszkalnej domu. Jeśli jednak planujesz montaż w sypialni, warto rozważyć modele pasywnie chłodzone (bez wentylatorów), choć są one rzadziej spotykane w większych mocach.
Przeczytaj również: Falownik 10 kW: Jak wybrać najlepszy? Poradnik eksperta
Żywotność i gwarancja: Ile lat powinien służyć dobry inwerter?
Typowa żywotność dobrego inwertera to około 10-15 lat, choć wiele urządzeń pracuje znacznie dłużej. Producenci renomowanych marek oferują zazwyczaj standardową gwarancję na okres 5-10 lat, z możliwością jej rozszerzenia za dodatkową opłatą. Warto zwrócić uwagę na długość gwarancji i warunki jej realizacji, ponieważ inwerter jest najbardziej obciążonym elementem instalacji i jego ewentualna wymiana może być kosztowna. Wybierając sprawdzonego producenta, minimalizujesz ryzyko awarii i zapewniasz sobie spokój na lata.
Podsumowanie: Świadomy wybór inwertera na lata
Mam nadzieję, że ten artykuł pomógł Ci zrozumieć, czym jest inwerter i jak kluczową rolę odgrywa w Twojej instalacji fotowoltaicznej. Jak widzisz, to znacznie więcej niż tylko "skrzynka" zamieniająca prąd. To inteligentne urządzenie, które monitoruje, optymalizuje i zabezpiecza cały system. Świadomy wybór inwertera, oparty na zrozumieniu jego funkcji, rodzajów i parametrów technicznych, to inwestycja, która zapewni efektywną, bezpieczną i długotrwałą pracę Twojej instalacji, a co za tym idzie realne oszczędności na rachunkach za prąd. Pamiętaj, aby zawsze konsultować się z doświadczonym instalatorem, który pomoże Ci dopasować najlepsze rozwiązanie do Twoich indywidualnych potrzeb.
