Podłączenie okapu kuchennego do instalacji elektrycznej to kluczowy etap montażu, który wymaga precyzji i znajomości podstawowych zasad bezpieczeństwa. W tym praktycznym poradniku krok po kroku, jako Cyprian Baran, pokażę Ci, jak prawidłowo i bezpiecznie wykonać to zadanie, kładąc szczególny nacisk na zgodność z polskimi normami i uniknięcie najczęstszych błędów. Pamiętaj, że bezpieczeństwo jest zawsze priorytetem.
Bezpieczne podłączenie okapu kuchennego: kluczowe zasady i metody
- Uprawnienia SEP są niezbędne do stałego podłączenia okapu do puszki instalacyjnej; podłączenie do gniazdka za pomocą wtyczki nie wymaga takich uprawnień.
- Każde podłączenie musi zapewnić skuteczne uziemienie (bolec ochronny w gniazdku lub przewód PE w puszce) dla bezpieczeństwa użytkownika.
- Zaleca się, aby okap był podłączony do oddzielnego obwodu elektrycznego, zabezpieczonego wyłącznikiem nadprądowym i różnicowoprądowym.
- Istnieją dwie główne metody podłączenia: poprzez wtyczkę do gniazdka (prostsza, dla większości okapów) lub bezpośrednio do puszki instalacyjnej (wymaga elektryka z uprawnieniami, bardziej estetyczna).
- Napięcie zasilania okapów w Polsce to standardowe 230V.
Zanim zaczniesz: przygotowanie i bezpieczeństwo to podstawa
Zanim w ogóle pomyślisz o podłączeniu okapu, musisz ocenić, czy możesz to zrobić samodzielnie. Jeśli Twój okap posiada fabrycznie zamontowaną wtyczkę i zamierzasz podłączyć go do istniejącego, sprawnego gniazdka, to z powodzeniem możesz wykonać to zadanie. Jest to najprostsza i najczęściej spotykana sytuacja. Jednakże, jeśli planujesz podłączyć okap "na stałe" do puszki instalacyjnej lub co gorsza, zamierzasz modyfikować istniejącą instalację elektryczną, tworząc nowy punkt zasilania, konieczna jest interwencja wykwalifikowanego elektryka z odpowiednimi uprawnieniami SEP. To nie jest kwestia wyboru, ale wymóg prawny i przede wszystkim kwestia Twojego bezpieczeństwa.
W Polsce wszelkie prace polegające na stałym podłączeniu urządzenia do instalacji elektrycznej (np. do puszki instalacyjnej) powinna wykonywać osoba z odpowiednimi uprawnieniami SEP (Stowarzyszenie Elektryków Polskich) do 1kV.

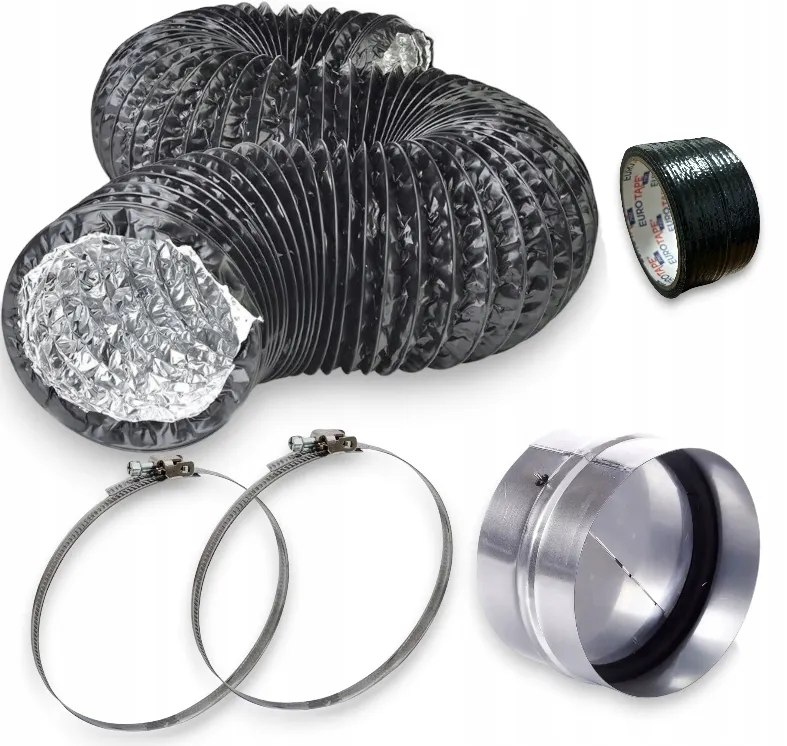

Niezależnie od metody podłączenia, odpowiednie przygotowanie to podstawa. Zawsze upewnij się, że masz pod ręką niezbędne narzędzia i akcesoria. Z mojego doświadczenia wiem, że nic tak nie frustruje, jak brak odpowiedniego sprzętu w kluczowym momencie.
- Zestaw śrubokrętów (płaskie i krzyżakowe)
- Próbnik napięcia (niezbędny do sprawdzenia braku prądu!)
- Nóż do izolacji lub ściągacz izolacji
- Taśma izolacyjna
- Miarka i ołówek
- Poziomica (do prawidłowego montażu okapu)
- Ewentualnie: zaciskarka do tulejek i tulejki (przy podłączeniu do puszki)
Najważniejszym krokiem przed rozpoczęciem jakichkolwiek prac jest całkowite odłączenie zasilania. Nigdy nie lekceważ tego etapu, ponieważ praca pod napięciem jest śmiertelnie niebezpieczna.
- Zlokalizuj główny wyłącznik prądu w Twojej skrzynce bezpieczników i go wyłącz. Jeśli wiesz, który obwód zasila kuchnię, możesz wyłączyć tylko ten konkretny bezpiecznik, ale dla pewności zawsze polecam odłączyć całe mieszkanie.
- Po wyłączeniu zasilania, użyj próbnika napięcia, aby upewnić się, że w gniazdku lub puszce, do której będziesz podłączać okap, na pewno nie ma prądu. Sprawdź każdą dziurkę w gniazdku lub każdy przewód w puszce. Brak świecenia próbnika to sygnał, że możesz bezpiecznie przystąpić do pracy.
Planowanie lokalizacji: gdzie umieścić punkt zasilania okapu?
Wybór metody podłączenia okapu ma wpływ nie tylko na estetykę, ale i na wymagania prawne. Zastanówmy się nad dwiema głównymi opcjami, które osobiście zawsze biorę pod uwagę podczas projektowania kuchni.
| Metoda podłączenia | Charakterystyka i zastosowanie |
|---|---|
| Poprzez wtyczkę i gniazdko | Najprostsza i najczęściej spotykana metoda. Okap jest fabrycznie wyposażony w przewód z wtyczką. Wymaga jedynie dostępnego i prawidłowo zainstalowanego gniazdka w pobliżu. Zalety: Łatwość montażu i demontażu, brak konieczności posiadania uprawnień SEP (jeśli gniazdko już istnieje). Wady: Gniazdko i wtyczka mogą być widoczne, co nie zawsze jest estetyczne. |
| Bezpośrednio do puszki instalacyjnej | Podłączenie "na stałe" do kostki elektrycznej w puszce. Okap zazwyczaj nie ma wtyczki lub wtyczka jest odcinana. Zalety: Bardzo estetyczne rozwiązanie brak widocznych kabli, wtyczek czy gniazdek. Idealne do nowoczesnych kuchni, gdzie ceni się minimalizm. Wady: Wymaga wykonania przez elektryka z uprawnieniami SEP do 1kV. Trudniejsze w demontażu. |
Niezależnie od wybranej metody, kluczowe jest odpowiednie umiejscowienie punktu zasilania. Z mojego doświadczenia wynika, że gniazdko do okapu powinno być umieszczone powyżej szafek wiszących, zazwyczaj 5-10 cm nad ich górną krawędzią. Dzięki temu będzie niewidoczne, schowane za obudową komina okapu lub wewnątrz szafki, a jednocześnie łatwo dostępne w razie potrzeby. Absolutnie odradzam umieszczanie gniazdka bezpośrednio nad płytą grzewczą. Wysoka temperatura, para wodna i tłuszcz to czynniki, które mogą uszkodzić instalację, a nawet doprowadzić do niebezpiecznych sytuacji.
Planując lokalizację zasilania okapu, często widzę powtarzające się błędy, które mogą mieć poważne konsekwencje:
- Brak uziemienia: Podłączenie okapu do starej instalacji dwużyłowej, która nie posiada przewodu ochronnego (PE). To stwarza ryzyko porażenia prądem.
- Gniazdko w nieodpowiednim miejscu: Umieszczenie gniazdka w miejscu narażonym na wilgoć (np. zbyt blisko zlewu) lub wysoką temperaturę (bezpośrednio nad płytą).
- Samodzielne modyfikowanie instalacji: Próba tworzenia nowych punktów elektrycznych lub przedłużania przewodów bez odpowiednich uprawnień i wiedzy.
- Niewłaściwe ukrycie przewodu: Zagięcie przewodu zasilającego pod ostrym kątem, co może uszkodzić jego izolację i doprowadzić do zwarcia.
Podłączenie okapu do gniazdka: prosta instrukcja krok po kroku
Jeśli zdecydowałeś się na podłączenie okapu za pomocą wtyczki do gniazdka, to dobra wiadomość jest to najmniej inwazyjna metoda, którą możesz wykonać samodzielnie. Zanim jednak włożysz wtyczkę do gniazdka, upewnij się, że wtyczka okapu jest zgodna z Twoim gniazdkiem. W Polsce standardem jest instalacja 230V z gniazdkami typu E, które posiadają bolec ochronny (uziemienie). Sprawdź, czy w Twoim gniazdku bolec jest sprawny i czy instalacja jest uziemiona. To absolutna podstawa bezpieczeństwa, chroniąca przed porażeniem prądem w przypadku awarii urządzenia.
Kwestia estetyki jest dla mnie, jako dla Cypriana Barana, równie ważna jak funkcjonalność. Widoczne kable potrafią zepsuć całe wrażenie nowoczesnej kuchni. Dlatego zawsze staram się, aby przewód zasilający był jak najmniej widoczny. Oto kilka sprawdzonych sposobów:
- Za szafkami: Jeśli gniazdko znajduje się za szafkami, przewód można poprowadzić wzdłuż tylnych ścianek mebli, mocując go do nich, aby nie zwisał swobodnie.
- W obudowie komina okapu: Wiele okapów posiada specjalną maskownicę lub obudowę komina, która idealnie nadaje się do ukrycia przewodu. Upewnij się, że przewód nie jest zagięty pod ostrym kątem, co mogłoby uszkodzić izolację.
- W listwach maskujących: W ostateczności można zastosować estetyczne listwy maskujące, które ukryją przewód na ścianie.
Po podłączeniu okapu do gniazdka, zanim w pełni go uruchomisz i zaczniesz używać, wykonaj krótką kontrolę, aby upewnić się, że wszystko działa prawidłowo.
- Włącz zasilanie w skrzynce bezpieczników.
- Włącz okap i sprawdź, czy wentylator działa na wszystkich dostępnych biegach (prędkościach). Posłuchaj, czy nie ma żadnych niepokojących dźwięków.
- Sprawdź działanie oświetlenia okapu.
- Upewnij się, że wszystkie funkcje działają zgodnie z instrukcją producenta.
Podłączenie okapu na stałe do puszki: tylko dla uprawnionych elektryków
Chciałbym to podkreślić raz jeszcze: podłączenie okapu na stałe do puszki instalacyjnej to zadanie, które bezwzględnie wymaga posiadania uprawnień SEP do 1kV i powinno być wykonane wyłącznie przez wykwalifikowanego elektryka. Próba samodzielnego wykonania tego typu prac bez odpowiedniej wiedzy i doświadczenia to poważne ryzyko dla Twojego zdrowia, życia oraz bezpieczeństwa całej instalacji elektrycznej w domu. Nie ryzykuj, powierz to zadanie profesjonalistom.
Jeśli jesteś elektrykiem z uprawnieniami lub nadzorujesz pracę takiego specjalisty, oto jak prawidłowo przygotować przewody do podłączenia do kostki elektrycznej:
- Odizoluj przewody: Zdejmij zewnętrzną izolację kabla na odpowiednią długość (zazwyczaj kilka centymetrów), tak aby poszczególne żyły były widoczne.
- Odizoluj żyły: Następnie odizoluj końcówki poszczególnych żył (fazowej, neutralnej, ochronnej) na długość wskazaną przez producenta kostki elektrycznej (zazwyczaj 0,5-1 cm).
- Zaciskaj tulejki: W przypadku przewodów wielodrutowych (linka), zawsze zalecam zaciskanie na końcówkach tulejek kablowych. Zapobiega to rozplataniu się żył, zapewnia pewne połączenie i minimalizuje ryzyko przegrzewania się styku.
Podłączenie przewodów do kostki elektrycznej musi być wykonane zgodnie ze standardowym schematem, który jest uniwersalny dla instalacji 230V w Polsce. Pamiętaj o prawidłowym przyporządkowaniu kolorów:
- L (faza) zazwyczaj brązowy, czarny lub szary przewód. To nim płynie prąd do urządzenia.
- N (neutralny) zawsze niebieski przewód. Służy do zamknięcia obwodu.
- PE (ochronny) zawsze żółto-zielony przewód. To najważniejszy przewód bezpieczeństwa, odprowadzający prąd do ziemi w razie awarii.
Upewnij się, że każdy przewód jest solidnie i pewnie zamocowany w odpowiednim zacisku kostki. Po podłączeniu wszystkich przewodów, dokładnie sprawdź, czy nie ma luźnych połączeń i czy izolacja jest nienaruszona. Następnie ostrożnie zamknij puszkę instalacyjną, upewniając się, że przewody nie są zgniecione ani nadmiernie napięte. Na koniec, po włączeniu zasilania, elektryk powinien wykonać pomiary kontrolne, aby potwierdzić poprawność i bezpieczeństwo instalacji.
Przeczytaj również: Cena 1 kWh prądu 2026: Ile zapłacisz i jak obniżyć rachunki?
Częste problemy po podłączeniu okapu i jak je rozwiązać
Nawet przy najlepszych chęciach i staranności, czasem zdarzają się problemy. Z mojego doświadczenia wiem, że najczęściej okap nie działa po podłączeniu z kilku prostych przyczyn:
- Brak zasilania: Sprawdź, czy bezpiecznik obwodu kuchennego nie został wyłączony lub nie zadziałał wyłącznik różnicowoprądowy.
- Problem z wtyczką/gniazdkiem: Upewnij się, że wtyczka jest prawidłowo włożona do gniazdka, a samo gniazdko jest sprawne (możesz to sprawdzić, podłączając do niego inne urządzenie).
- Niestaranne połączenie przewodów (przy podłączeniu do puszki): Luźne lub źle zaciśnięte przewody w kostce mogą powodować brak kontaktu. Wymaga to ponownego sprawdzenia przez elektryka.
- Uszkodzony przewód zasilający: Rzadziej, ale zdarza się, że przewód mógł zostać uszkodzony podczas montażu.
- Awaria okapu: Czasami problem leży po stronie samego urządzenia, a nie instalacji.
Jeśli okap działa, ale masz problemy z oświetleniem lub poszczególnymi biegami wentylatora, najpierw sprawdź instrukcję obsługi urządzenia. Często jest to kwestia źle wkręconej żarówki (w przypadku starszych modeli) lub drobnej usterki w panelu sterowania. Jeśli problem dotyczy tylko jednego biegu, może to wskazywać na uszkodzenie silnika lub modułu sterującego, co zazwyczaj wymaga interwencji serwisu.
Podsumowując, kluczem do uniknięcia uszkodzenia instalacji elektrycznej i samego urządzenia podczas montażu jest ostrożność, przestrzeganie zasad bezpieczeństwa i świadomość własnych ograniczeń. Jeśli nie masz pewności co do swoich umiejętności, zwłaszcza przy stałym podłączeniu do puszki, zawsze powierz to zadanie wykwalifikowanemu elektrykowi. Pamiętaj, że prawidłowo podłączony okap to gwarancja bezpieczeństwa i długiej, bezproblemowej pracy w Twojej kuchni.
