Elektrownia jądrowa: jak działa i czy jest bezpieczna? Pełny przewodnik

Elektrownie jądrowe, często postrzegane jako skomplikowane i tajemnicze obiekty, są w rzeczywistości zaawansowanymi elektrowniami cieplnymi, które wykorzystują kontrolowaną reakcję rozszczepienia atomów do produkcji energii. Jako Cyprian Baran, z przyjemnością przeprowadzę Państwa przez fascynujący świat działania tych potężnych instalacji. W tym artykule szczegółowo opiszę budowę elektrowni jądrowej, proces wytwarzania energii od samego rozszczepienia atomu, aż po prąd płynący w naszych gniazdkach. Skupimy się na kluczowych komponentach, ich funkcjach oraz, co niezwykle ważne, na zaawansowanych systemach bezpieczeństwa. Zrozumienie tego procesu jest kluczowe dla każdego, kto chce poznać przyszłość energetyki i docenić rolę, jaką energia jądrowa odgrywa w zapewnianiu stabilnych i niskoemisyjnych dostaw prądu.

Jak działa elektrownia jądrowa od środka

Zacznijmy od podstaw. Elektrownia jądrowa to zasadniczo bardzo zaawansowana elektrownia cieplna. Jej głównym zadaniem jest wytworzenie ciepła, które następnie zamienia wodę w parę. Ta para, pod wysokim ciśnieniem, napędza turbinę, która z kolei jest połączona z generatorem produkującym energię elektryczną. Różnica w stosunku do elektrowni węglowej czy gazowej polega na źródle tego ciepła. Zamiast spalania paliw kopalnych, w elektrowni jądrowej wykorzystujemy energię uwalnianą podczas kontrolowanego rozszczepienia jąder atomowych, najczęściej uranu-235. To właśnie ten proces jest sercem całej operacji i pozwala na uzyskanie ogromnych ilości energii z niewielkiej ilości paliwa.

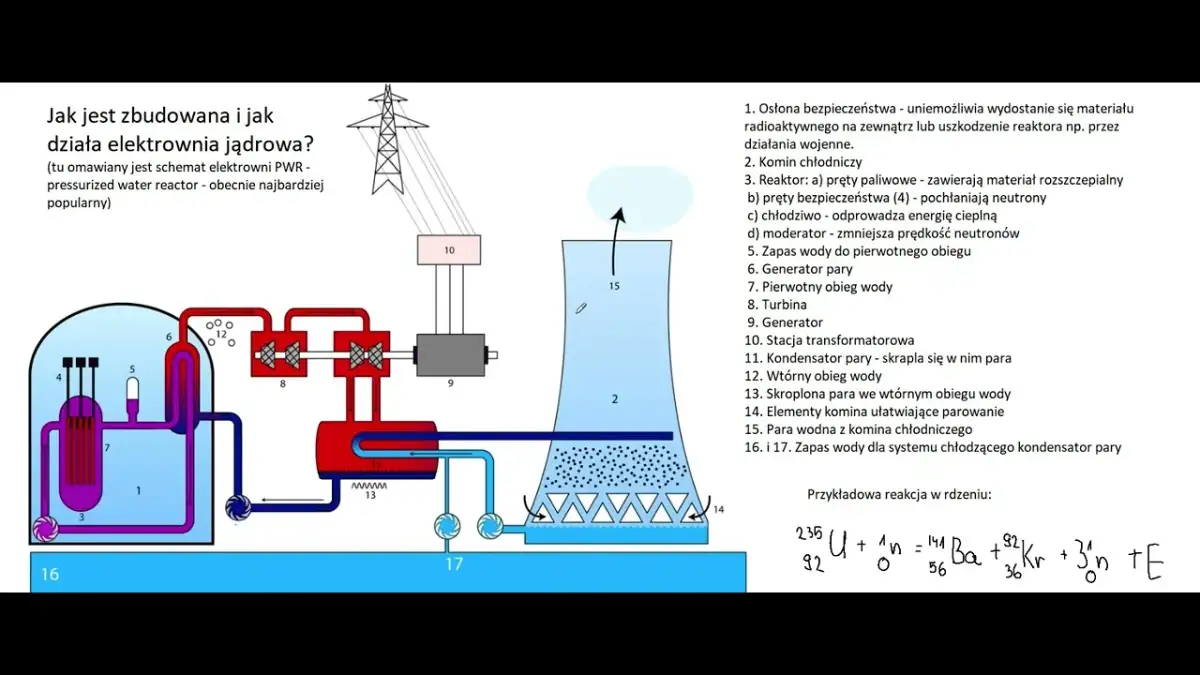

Od rozszczepienia atomu do prądu w gniazdku: schemat działania krok po kroku

Aby w pełni zrozumieć, jak energia jądrowa zamienia się w prąd, prześledźmy ten proces krok po kroku:

1. W reaktorze jądrowym, w specjalnie zaprojektowanym rdzeniu, dochodzi do kontrolowanego rozszczepienia jąder atomowych uranu-235. Ten proces, wywołany uderzeniem neutronu, uwalnia ogromne ilości energii w postaci ciepła oraz kolejne neutrony, które podtrzymują reakcję łańcuchową.
2. Wytworzone ciepło jest niezwłocznie odbierane przez specjalne chłodziwo, którym w większości reaktorów jest woda. W przypadku reaktorów typu PWR (Pressurized Water Reactor), wybranych dla Polski, gorąca woda z obiegu pierwotnego jest następnie kierowana do wytwornicy pary.
3. W wytwornicy pary, gorąca woda z obiegu pierwotnego oddaje swoje ciepło wodzie znajdującej się w obiegu wtórnym. Powoduje to, że woda w obiegu wtórnym zamienia się w parę pod wysokim ciśnieniem i w wysokiej temperaturze.
4. Ta potężna struga pary pod wysokim ciśnieniem jest następnie kierowana na łopatki turbiny. Uderzając w nie z ogromną siłą, wprawia turbinę w szybki ruch obrotowy.
5. Ruch obrotowy turbiny jest przenoszony na generator, który jest z nią mechanicznie połączony. Generator, wykorzystując zjawisko indukcji elektromagnetycznej, zamienia energię mechaniczną na energię elektryczną, czyli prąd, który trafia do sieci.
6. Po przejściu przez turbinę, para traci swoje ciśnienie i temperaturę. Jest ona następnie schładzana i skraplana z powrotem do wody w urządzeniu zwanym skraplaczem. Otrzymana woda ponownie trafia do wytwornicy pary, a cały cykl się powtarza, zapewniając ciągłą produkcję energii.

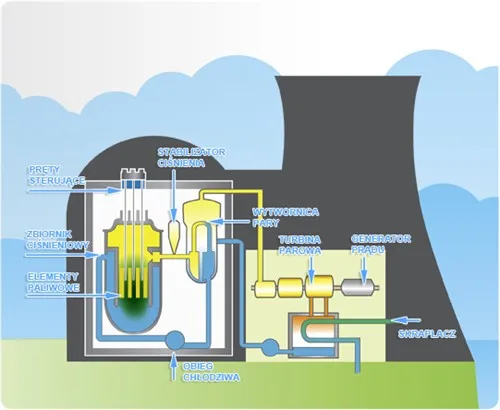

Co kryje się wewnątrz reaktora jądrowego

Serce każdej elektrowni jądrowej to reaktor. W jego wnętrzu znajduje się paliwo jądrowe, które jest źródłem energii. Najczęściej ma ono postać niewielkich, ceramicznych pastylek ze wzbogaconego tlenku uranu. Te pastylki, wielkości gumki do ołówka, są następnie hermetycznie zamykane w długich, metalowych rurkach, wykonanych ze stopów cyrkonu nazywamy je prętami paliwowymi. Tysiące takich prętów tworzą zestawy paliwowe, które są umieszczane w rdzeniu reaktora. To właśnie w tych pastylkach dochodzi do rozszczepienia atomów, co generuje gigantyczne ilości ciepła.

Moderator i pręty kontrolne: jak ujarzmić moc reakcji łańcuchowej?

Aby reakcja łańcuchowa w reaktorze mogła przebiegać efektywnie i być kontrolowana, niezbędne są dwa kluczowe elementy: moderator i pręty kontrolne.

Moderator to substancja, której zadaniem jest spowalnianie neutronów. Neutrony uwalniane podczas rozszczepienia są bardzo szybkie, a wolniejsze neutrony mają znacznie większą szansę na wywołanie kolejnych rozszczepień. W reaktorach lekkowodnych, takich jak PWR, funkcję moderatora pełni woda, która jednocześnie jest chłodziwem. Dzięki spowolnieniu neutronów, reakcja łańcuchowa może być podtrzymywana w sposób stabilny i kontrolowany.

Z kolei pręty kontrolne (sterujące) są wykonane z materiałów, które skutecznie pochłaniają neutrony, np. boru lub kadmu. Ich rola jest kluczowa dla bezpieczeństwa i regulacji mocy reaktora. Poprzez wsuwanie lub wysuwanie tych prętów z rdzenia reaktora, operatorzy mogą precyzyjnie kontrolować szybkość reakcji łańcuchowej. Wsunięcie prętów pochłania więcej neutronów, spowalniając reakcję i zmniejszając moc, aż do jej całkowitego wygaszenia w sytuacji awaryjnej. Ich wysunięcie pozwala na zwiększenie mocy reaktora. To właśnie dzięki prętom kontrolnym moc elektrowni jądrowej jest elastycznie dostosowywana do zapotrzebowania.

Chłodziwo: niezbędny składnik odbierający gigantyczną energię z rdzenia

Rola chłodziwa w reaktorze jądrowym jest absolutnie fundamentalna. To ono odpowiada za odbieranie gigantycznego ciepła wytwarzanego w rdzeniu podczas reakcji rozszczepienia. Bez efektywnego chłodzenia, temperatura w rdzeniu wzrosłaby do niebezpiecznych poziomów, prowadząc do uszkodzenia paliwa. Najczęściej stosowanym chłodziwem, zwłaszcza w reaktorach PWR, jest woda. Krąży ona pod bardzo wysokim ciśnieniem przez rdzeń reaktora, pochłaniając ciepło, a następnie przenosząc je do dalszych części obiegu, gdzie zostanie wykorzystane do produkcji pary. System chłodzenia jest nie tylko kluczowy dla efektywności, ale przede wszystkim dla bezpieczeństwa całej instalacji.

Podróż energii: od ciepła reaktora do prądu

W reaktorach typu PWR, takich jak te, które powstaną w Polsce, mamy do czynienia z niezwykle ważną koncepcją dwóch obiegów wody. To rozwiązanie ma kluczowe znaczenie zarówno dla bezpieczeństwa, jak i efektywności. W obiegu pierwotnym, woda krąży przez rdzeń reaktora, odbierając ciepło. Jest ona utrzymywana pod bardzo wysokim ciśnieniem (około 150-160 atmosfer), co zapobiega jej wrzeniu, mimo że jej temperatura przekracza 300 stopni Celsjusza. Ta gorąca woda z obiegu pierwotnego trafia następnie do wytwornicy pary. Tam, w specjalnych rurkach, oddaje ciepło wodzie znajdującej się w obiegu wtórnym. Woda w obiegu wtórnym, niebędąca pod tak wysokim ciśnieniem, zamienia się w parę, która następnie napędza turbinę. Wytwornica pary działa więc jako wymiennik ciepła, całkowicie oddzielając radioaktywny obieg pierwotny od nieradioaktywnego obiegu wtórnego, co jest fundamentalnym elementem bezpieczeństwa.

Wytwornica pary: kluczowy przystanek na drodze do turbiny

Wytwornica pary to jeden z najważniejszych elementów elektrowni jądrowej typu PWR, działający niczym gigantyczny wymiennik ciepła. Jej funkcja jest prosta, ale krytyczna: przekazać ciepło z obiegu pierwotnego do obiegu wtórnego. Gorąca woda pod wysokim ciśnieniem z reaktora przepływa przez tysiące cienkich rurek wewnątrz wytwornicy. Na zewnątrz tych rurek, w oddzielnej komorze, znajduje się woda z obiegu wtórnego. Ciepło z gorącej wody obiegu pierwotnego przenika przez ścianki rurek, podgrzewając wodę w obiegu wtórnym do temperatury wrzenia. W efekcie powstaje para pod wysokim ciśnieniem i w wysokiej temperaturze, która jest następnie kierowana do turbiny. Dzięki temu, że obieg pierwotny i wtórny są fizycznie oddzielone, para napędzająca turbinę nie ma kontaktu z materiałami radioaktywnymi, co znacząco zwiększa bezpieczeństwo obsługi i minimalizuje ryzyko skażenia.

Turbina i generator: jak siła pary wprawia w ruch potężną maszynerię?

Kiedy para pod wysokim ciśnieniem opuszcza wytwornicę pary, jej energia kinetyczna i termiczna jest wykorzystywana do napędzania turbiny. Turbina parowa składa się z szeregu łopatek, ułożonych w kilku stopniach. Para, przepływając przez te łopatki, rozpręża się i z ogromną siłą wprawia je w ruch obrotowy. Jest to proces niezwykle dynamiczny, a turbina może osiągać tysiące obrotów na minutę. Ten szybki ruch obrotowy turbiny jest następnie przenoszony na generator, który jest z nią mechanicznie połączony wspólnym wałem. Generator to potężna maszyna, która wykorzystuje zjawisko indukcji elektromagnetycznej do zamiany energii mechanicznej (ruchu obrotowego) na energię elektryczną. To właśnie w generatorze powstaje prąd, który jest następnie przesyłany do sieci energetycznej, zasilając nasze domy i przemysł.

System chłodzenia i skraplacz: co robią charakterystyczne kominy?

Po wykonaniu swojej pracy w turbinie, para traci większość swojej energii. Musi zostać schłodzona i ponownie zamieniona w wodę, aby mogła wrócić do wytwornicy pary i ponownie rozpocząć cykl. Za ten proces odpowiada skraplacz. Jest to duży wymiennik ciepła, w którym para z turbiny styka się z chłodnymi rurkami, przez które przepływa woda chłodząca. Para oddaje swoje ciepło tej wodzie i skrapla się, wracając do postaci płynnej. Woda chłodząca, która odebrała ciepło ze skraplacza, musi zostać z kolei schłodzona, zanim będzie mogła ponownie zostać użyta. Tu właśnie wkracza do akcji system chłodzenia. Najbardziej charakterystycznym elementem tego systemu są często widoczne z daleka, wysokie chłodnie kominowe. W ich wnętrzu gorąca woda jest rozpylana, a następnie, spływając w dół, oddaje ciepło do atmosfery poprzez parowanie. W niektórych lokalizacjach, zwłaszcza nad morzem lub dużymi jeziorami, woda chłodząca może być pobierana bezpośrednio z tych zbiorników, a następnie po podgrzaniu do nich odprowadzana. Wbrew powszechnej opinii, z chłodni kominowych wydobywa się głównie para wodna, a nie dym czy szkodliwe substancje.

Najpopularniejsze typy reaktorów jądrowych na świecie

Na świecie dominują dwa główne typy reaktorów jądrowych, które różnią się sposobem wykorzystania wody jako chłodziwa i moderatora:

Reaktor PWR (Pressurized Water Reactor Reaktor Wodno-Ciśnieniowy): To zdecydowanie najpopularniejszy typ reaktora, stanowiący ponad 60% wszystkich działających jednostek na świecie. Jak już wspominałem, w reaktorze PWR woda w obiegu pierwotnym jest utrzymywana pod bardzo wysokim ciśnieniem, co zapobiega jej wrzeniu, mimo że jej temperatura jest bardzo wysoka. Ciepło jest następnie przekazywane do obiegu wtórnego w oddzielnej wytwornicy pary, gdzie woda wrze i wytwarza parę napędzającą turbinę. Rozdzielenie obiegów zwiększa bezpieczeństwo, ponieważ obieg wtórny nie ma kontaktu z radioaktywnym chłodziwem z reaktora. To właśnie technologia PWR została wybrana dla polskiej elektrowni jądrowej.

Reaktor BWR (Boiling Water Reactor Reaktor Wody Wrzącej): Jest to drugi najpopularniejszy typ reaktora. W reaktorze BWR woda wrze bezpośrednio w zbiorniku reaktora. Para wytworzona w rdzeniu jest następnie bezpośrednio kierowana do turbiny, co eliminuje potrzebę stosowania oddzielnej wytwornicy pary. Choć upraszcza to konstrukcję, wymaga to dodatkowych zabezpieczeń, ponieważ para napędzająca turbinę ma bezpośredni kontakt z rdzeniem reaktora i może być lekko radioaktywna. Mimo to, reaktory BWR są bezpieczne i efektywne, a ich konstrukcja jest stale udoskonalana.

AP1000 w Polsce: dlaczego właśnie ta technologia została wybrana dla pierwszej polskiej elektrowni?

Polska, w ramach ambitnego "Programu Polskiej Energetyki Jądrowej", podjęła strategiczną decyzję o budowie swojej pierwszej elektrowni jądrowej w technologii reaktorów PWR typu AP1000 firmy Westinghouse. Lokalizacją dla tej inwestycji jest Choczewo, na Pomorzu. Wybór tej konkretnej technologii nie jest przypadkowy. Reaktory AP1000 należą do generacji III+, co oznacza, że charakteryzują się one zaawansowanymi, w dużej mierze pasywnymi systemami bezpieczeństwa, które działają samoczynnie w razie awarii, wykorzystując prawa fizyki, takie jak grawitacja czy konwekcja. To znacząco zwiększa poziom bezpieczeństwa w porównaniu do starszych konstrukcji. Wysokie poparcie społeczne dla tej inwestycji, które w Polsce przekracza 90%, wynika z rosnącej świadomości potrzeby zapewnienia bezpieczeństwa energetycznego kraju oraz dążenia do dekarbonizacji gospodarki. Energia jądrowa jest postrzegana jako kluczowy element w osiągnięciu tych celów, oferując stabilne, bezemisyjne źródło energii.

Bezpieczeństwo elektrowni jądrowej: wielopoziomowe bariery ochronne

Kwestia bezpieczeństwa jest absolutnym priorytetem w energetyce jądrowej. Podstawą filozofii bezpieczeństwa jest koncepcja "obrony w głąb" (defense in depth), która opiera się na wielopoziomowym systemie barier i zabezpieczeń. Celem jest nie tylko zapobieganie awariom, ale także, w mało prawdopodobnym przypadku ich wystąpienia, ograniczanie ich skutków do absolutnego minimum. Jako Cyprian Baran mogę zapewnić, że każdy element jest projektowany z myślą o najwyższych standardach.

System ten obejmuje szereg barier fizycznych, które mają za zadanie zatrzymać substancje promieniotwórcze wewnątrz reaktora:

• Matryca paliwowa: To ceramiczne pastylki paliwa, w których zachodzi rozszczepienie. Sama struktura ceramiczna jest w stanie zatrzymać większość produktów rozszczepienia.
• Koszulka pręta paliwowego: Metalowa osłona (zazwyczaj ze stopu cyrkonu), która hermetycznie zamyka pastylki paliwa. Stanowi pierwszą, niezwykle szczelną barierę przed wydostaniem się substancji promieniotwórczych do chłodziwa.
• Granica ciśnieniowa obiegu pierwotnego: Składa się z grubego stalowego zbiornika reaktora oraz połączonych z nim rurociągów. Zawiera ona radioaktywne chłodziwo i jest projektowana tak, aby wytrzymać ekstremalnie wysokie ciśnienia i temperatury.
• Obudowa bezpieczeństwa (Containment): To ostateczna, potężna fizyczna bariera ochronna, o której opowiem więcej w kolejnym punkcie.

Obudowa bezpieczeństwa: co to jest i dlaczego żelbetonowa kopuła jest tak ważna?

Obudowa bezpieczeństwa, nazywana również containmentem, to jeden z najbardziej imponujących i kluczowych elementów każdej elektrowni jądrowej. Jest to masywna, grubości ponad 1 metra, żelbetonowa kopuła, która otacza reaktor i cały obieg pierwotny. Jej rola jest nie do przecenienia stanowi ona ostatnią fizyczną barierę ochronną, zaprojektowaną tak, aby wytrzymać najbardziej ekstremalne warunki. Obudowa bezpieczeństwa jest budowana w taki sposób, by przetrwać trzęsienia ziemi, uderzenia samolotu, a także wszelkie wewnętrzne awarie, takie jak pęknięcie rurociągu obiegu pierwotnego. Jej głównym zadaniem jest zapobieganie uwolnieniu substancji promieniotwórczych do otoczenia w przypadku jakiejkolwiek awarii wewnątrz reaktora. To właśnie dzięki tej kopule, nawet w najgorszym scenariuszu, środowisko zewnętrzne pozostaje chronione, a ryzyko dla ludności jest minimalizowane.

Pasywne systemy bezpieczeństwa: jak prawa fizyki same chronią reaktor w razie awarii?

Nowoczesne reaktory jądrowe, takie jak te generacji III i III+, w tym AP1000 wybrane dla Polski, charakteryzują się zastosowaniem zaawansowanych pasywnych systemów bezpieczeństwa. To niezwykle istotny postęp technologiczny. Pasywne systemy działają samoczynnie w razie awarii, wykorzystując podstawowe prawa fizyki takie jak grawitacja, konwekcja (naturalny ruch płynów pod wpływem różnicy temperatur) czy różnice ciśnień. Co najważniejsze, nie wymagają one zasilania zewnętrznego ani interwencji operatorów. Oznacza to, że w przypadku utraty zasilania czy błędu ludzkiego, systemy te automatycznie wchodzą do akcji, zapewniając bezpieczne wyłączenie reaktora i jego chłodzenie. Są one uzupełniane przez zwielokrotnione i niezależne od siebie systemy aktywne, które wymagają zasilania, ale ich rola jest wspierająca. Ta kombinacja pasywnych i aktywnych zabezpieczeń stanowi o wyjątkowym poziomie bezpieczeństwa współczesnych elektrowni jądrowych.

Kompleks elektrowni jądrowej: co jeszcze wchodzi w skład?

Elektrownia jądrowa to znacznie więcej niż tylko sam reaktor. To rozbudowany kompleks obiektów, z których każdy pełni określoną funkcję. Oprócz budynku reaktora z obudową bezpieczeństwa, kluczowe są: maszynownia, gdzie znajdują się potężne turbiny i generatory, przetwarzające parę na energię elektryczną; budynki obsługi paliwa, przeznaczone do przyjmowania świeżego paliwa i przygotowywania go do załadunku do reaktora; przechowalniki wypalonego paliwa, gdzie zużyte zestawy paliwowe są bezpiecznie przechowywane pod wodą przez wiele lat, zanim trafią do dalszego przetworzenia lub składowania; oraz centra kontroli, z których operatorzy monitorują i sterują pracą całej elektrowni. Wszystkie te elementy tworzą zintegrowany system, zaprojektowany z myślą o efektywności i bezpieczeństwie.

Przeczytaj również: Jak działa elektrownia wiatrowa? Zmień wiatr w prąd!

Infrastruktura towarzysząca: jak przygotowuje się teren pod tak ogromną inwestycję?

Budowa elektrowni jądrowej to jedno z największych przedsięwzięć inżynieryjnych, jakie można sobie wyobrazić. Wymaga ona nie tylko samej konstrukcji reaktora i jego budynków, ale także stworzenia rozbudowanej infrastruktury towarzyszącej. To ogromnie złożony proces. Muszą powstać nowe lub zostać zmodernizowane drogi dojazdowe, zdolne do transportu ciężkich i ponadgabarytowych elementów. Niezbędne są również nowe linie przesyłowe energii elektrycznej, które umożliwią odprowadzenie wyprodukowanego prądu do krajowej sieci. Kluczowe są także systemy zaopatrzenia w wodę do celów chłodzenia i technologicznych, co często wiąże się z budową portów lub nabrzeży do dostaw morskich. Do tego dochodzi całe zaplecze socjalne i administracyjne dla tysięcy pracowników budowy i przyszłych operatorów. Skala i kompleksowość całej inwestycji są naprawdę imponujące, a każdy element musi być precyzyjnie zaplanowany i wykonany, aby zapewnić sprawne i bezpieczne funkcjonowanie elektrowni przez dziesięciolecia.
