Generator prądu w elektrowni to serce każdego systemu energetycznego, urządzenie, które w fascynujący sposób zamienia ruch w energię elektryczną, zasilającą nasze domy i przemysł. Zrozumienie jego działania jest kluczowe, aby pojąć, skąd bierze się prąd w naszych gniazdkach i jak działa cała infrastruktura energetyczna.
Generator prądu w elektrowni klucz do zrozumienia, jak ruch zamienia się w energię elektryczną
- Zasada działania opiera się na indukcji elektromagnetycznej Faradaya zmianie strumienia pola magnetycznego, która indukuje napięcie.

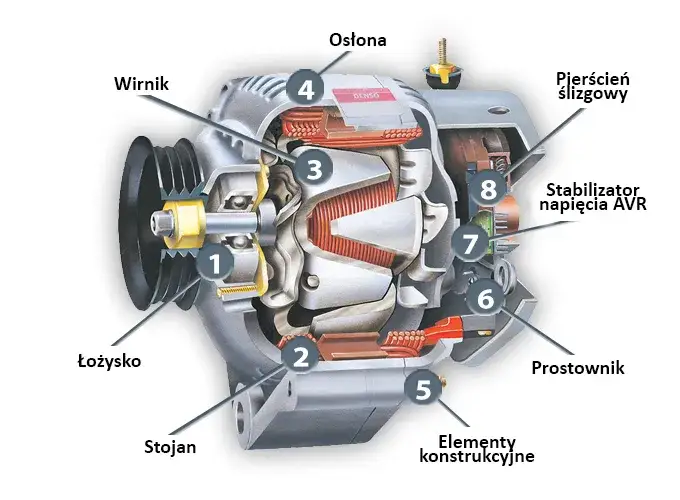

- Główne elementy to stojan (nieruchoma część z uzwojeniami twornika, gdzie powstaje prąd) i wirnik (ruchoma część z uzwojeniem wzbudzenia, tworząca pole magnetyczne).
- Proces polega na tym, że turbina obraca wirnik, który jako potężny elektromagnes tworzy wirujące pole magnetyczne, a to z kolei indukuje prąd przemienny w uzwojeniach stojana.
- Wyróżniamy głównie turbogeneratory (wysokie obroty, elektrownie konwencjonalne) i hydrogeneratory (niższe obroty, elektrownie wodne).
- Kluczowe aspekty to wzbudzenie (zasilanie wirnika prądem stałym), synchronizacja z siecią 50 Hz oraz intensywne chłodzenie ze względu na wydzielane ciepło.

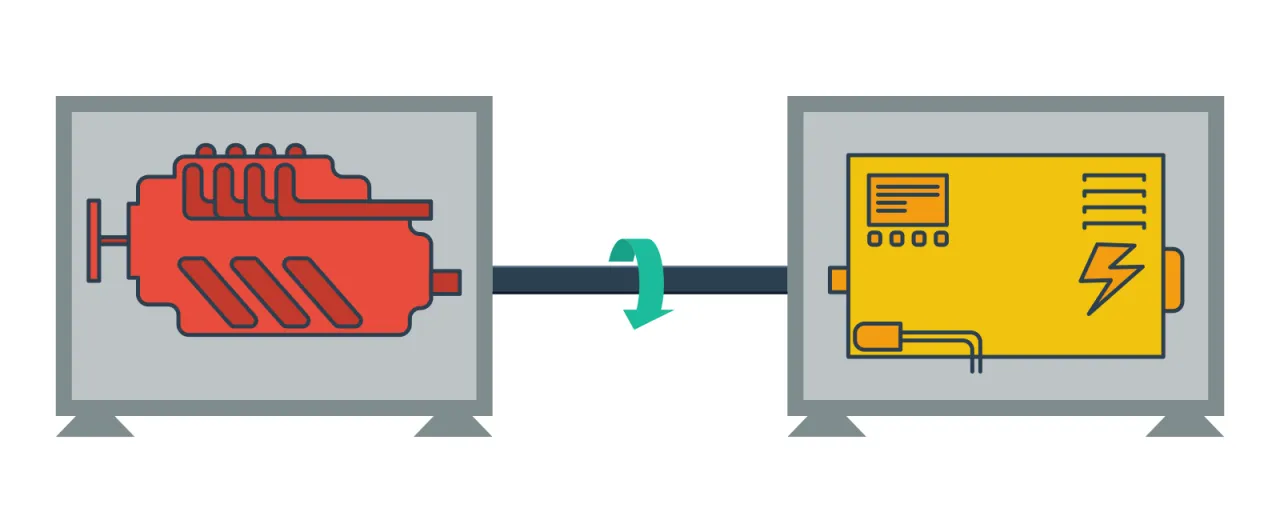

Od turbiny do gniazdka: kluczowa rola generatora w systemie energetycznym
W systemie energetycznym, który dostarcza nam prąd, generator pełni rolę niezastąpionego ogniwa. To on jest tym magicznym punktem, w którym energia mechaniczna, pochodząca z obracającej się turbiny (czy to parowej, wodnej, czy wiatrowej), zostaje przekształcona w energię elektryczną. Bez niego cała praca turbin byłaby bezcelowa, a prąd nigdy nie trafiłby do naszych gniazdek. To właśnie generator umożliwia nam korzystanie z dobrodziejstw elektryczności na co dzień.
Czy generator "tworzy" prąd? Podstawowe nieporozumienia i fakty
Często spotykam się z pytaniem, czy generator "tworzy" prąd. To popularne, choć błędne, skojarzenie. Musimy pamiętać, że generator nie tworzy energii elektrycznej z niczego. Zgodnie z zasadą zachowania energii, nic nie bierze się z próżni. Generator jest w rzeczywistości wyrafinowanym konwerterem urządzeniem, które przekształca jeden rodzaj energii (mechaniczną) w inny (elektryczną). Prąd, czyli uporządkowany ruch elektronów, już istnieje w przewodnikach. Generator jedynie "pobudza" te elektrony do ruchu, nadając im kierunek i siłę, wykorzystując do tego ruch obrotowy i pole magnetyczne.
Fundament wszystkiego: zjawisko, bez którego nie byłoby prądu
Czym jest indukcja elektromagnetyczna Faradaya? Wyjaśnienie w prostych słowach
Zasada działania każdego generatora prądu opiera się na fundamentalnym zjawisku fizycznym, odkrytym przez Michaela Faradaya w 1831 roku indukcji elektromagnetycznej. Brzmi to skomplikowanie, ale w gruncie rzeczy jest dość proste. Wyobraź sobie, że masz obwód elektryczny, na przykład pętlę z drutu. Jeśli w jakiś sposób zmienisz pole magnetyczne, które przez tę pętlę przechodzi, to w tym obwodzie pojawi się napięcie, a co za tym idzie, popłynie prąd. Kluczem jest właśnie ta zmiana strumienia pola magnetycznego. Bez ruchu, bez zmiany, nie ma indukcji, a więc nie ma prądu.
Magnes i cewka: prosty eksperyment, który zmienił świat
Aby lepiej zrozumieć indukcję elektromagnetyczną, pomyślmy o prostym eksperymencie. Weźmy zwykłą cewkę z drutu (zwinięty przewodnik) i podłączmy do niej czuły miernik prądu. Teraz weźmy magnes. Jeśli będziemy przesuwać magnes w przód i w tył wewnątrz cewki, zauważymy, że miernik wskaże przepływ prądu. Kiedy magnes jest nieruchomy, prądu nie ma. Kiedy go poruszamy, prąd się pojawia. Dzieje się tak, ponieważ ruch magnesu powoduje zmianę pola magnetycznego przenikającego przez cewkę. To właśnie ta dynamiczna interakcja ruch magnesu względem przewodnika jest esencją indukcji elektromagnetycznej i podstawą działania każdego generatora.
Jak ruch wirnika przekłada się na przepływ elektronów w przewodach?
Przenieśmy teraz tę zasadę do skali elektrowni. W generatorze prądu mamy potężny elektromagnes (wirnik), który jest wprawiany w ruch obrotowy przez turbinę. Wokół tego wirującego elektromagnesu znajduje się nieruchoma część, czyli stojan, z licznymi uzwojeniami przewodów. Kiedy wirnik się obraca, jego pole magnetyczne również wiruje, "przecinając" uzwojenia stojana. To ciągłe "przecinanie" przewodów przez zmieniające się pole magnetyczne wirnika powoduje, że w tych przewodach indukuje się napięcie, a elektrony zaczynają się poruszać w uporządkowany sposób. W ten sposób energia mechaniczna ruchu wirnika zostaje przekształcona w energię elektryczną, którą następnie możemy wykorzystać.
Anatomia giganta: zaglądamy do wnętrza generatora prądu
Stojan: nieruchoma potęga, w której rodzi się prąd
Stojan to nieruchoma część generatora, która, mimo swojej statyczności, pełni absolutnie kluczową rolę. To właśnie w nim, a dokładniej w jego uzwojeniach, rodzi się prąd elektryczny, który zasila nasze domy. Stojan jest zbudowany z pakietu specjalnych blach ferromagnetycznych, które mają za zadanie koncentrować pole magnetyczne. W tych blachach znajdują się żłobki, w których umieszczone są uzwojenia twornika najczęściej trzy uzwojenia fazowe. Kiedy wirujące pole magnetyczne wirnika "przecina" te uzwojenia, zgodnie z prawem Faradaya, w nich indukuje się prąd przemienny. Stojan jest więc miejscem, gdzie energia mechaniczna ostatecznie staje się energią elektryczną.
Wirnik: napędzany turbiną elektromagnes w sercu maszyny
Wirnik to z kolei ruchoma część generatora, prawdziwe serce maszyny, które jest bezpośrednio połączone z wałem turbiny. To on jest odpowiedzialny za wytworzenie potężnego pola magnetycznego. Na wirniku znajduje się uzwojenie wzbudzenia, które jest zasilane prądem stałym. Kiedy prąd stały przepływa przez to uzwojenie, wirnik staje się silnym elektromagnesem. Gdy turbina wprawia wirnik w ruch obrotowy, ten elektromagnes zaczyna wirować wewnątrz stojana, tworząc dynamiczne, wirujące pole magnetyczne. To właśnie ten ruch i to pole magnetyczne są niezbędne do indukcji prądu w stojanie.
Uzwojenie wzbudzenia vs uzwojenie twornika: kto tu kogo pobudza?
Rozróżnienie między uzwojeniem wzbudzenia a uzwojeniem twornika jest fundamentalne dla zrozumienia działania generatora. Uzwojenie wzbudzenia znajduje się na wirniku i jest zasilane prądem stałym. Jego zadaniem jest wytworzenie silnego, stabilnego pola magnetycznego. Można powiedzieć, że to ono "pobudza" generator do życia, tworząc niezbędne środowisko magnetyczne. Z kolei uzwojenie twornika znajduje się w stojanie i to w nim, na skutek oddziaływania z wirującym polem magnetycznym wirnika, indukuje się prąd przemienny, który jest następnie przesyłany do sieci. Wirnik z uzwojeniem wzbudzenia jest więc źródłem pola, a stojan z uzwojeniem twornika jest odbiornikiem, w którym to pole generuje użyteczną energię elektryczną.
Krok po kroku: jak energia mechaniczna staje się elektryczną?
Aby w pełni zrozumieć ten proces, prześledźmy go etap po etapie, od momentu, gdy turbina zaczyna się obracać, aż do chwili, gdy prąd trafia do sieci.
Etap 1: Turbina wprawia wirnik w ruch obrotowy
Wszystko zaczyna się od źródła energii mechanicznej. W elektrowniach węglowych para pod wysokim ciśnieniem napędza turbinę parową, w wodnych woda napędza turbinę wodną, a w wiatrowych wiatr obraca łopaty turbiny wiatrowej. Niezależnie od źródła, efekt jest ten sam: turbina zaczyna się obracać z dużą prędkością. Jej wał jest mechanicznie połączony z wirnikiem generatora, co oznacza, że ruch turbiny jest bezpośrednio przenoszony na wirnik, wprawiając go w intensywny ruch obrotowy.
Etap 2: Prąd stały tworzy potężne pole magnetyczne w wirniku
Gdy wirnik zaczyna się obracać, wchodzi do akcji układ wzbudzenia. Uzwojenie wzbudzenia, umieszczone na wirniku, jest zasilane prądem stałym. Ten prąd stały, przepływając przez cewki wirnika, tworzy wokół niego silne i stabilne pole magnetyczne. W efekcie wirnik staje się potężnym elektromagnesem, którego bieguny magnetyczne obracają się wraz z nim wewnątrz stojana. Bez tego etapu, generator byłby jedynie bezużyteczną bryłą metalu.
Etap 3: Wirujące pole magnetyczne indukuje napięcie w stojanie
To jest kluczowy moment, w którym magia indukcji elektromagnetycznej wchodzi w grę. Obracający się wirnik, będący elektromagnesem, generuje wirujące pole magnetyczne. To pole magnetyczne dynamicznie "przecina" uzwojenia znajdujące się w nieruchomym stojanie. Ponieważ strumień pola magnetycznego przenikającego przez uzwojenia stojana ciągle się zmienia (raz jest silniejszy, raz słabszy, zmienia kierunek), zgodnie z prawem Faradaya, w tych uzwojeniach indukuje się siła elektromotoryczna, czyli napięcie. W rezultacie w przewodach stojana zaczyna płynąć prąd przemienny.
Etap 4: Prąd przemienny płynie do sieci: misja wykonana
Wytworzony w stojanie prąd przemienny jest następnie zbierany i wyprowadzany z generatora. Zanim trafi do naszych domów, musi zostać odpowiednio przygotowany. Zazwyczaj jest on transformowany na znacznie wyższe napięcie (np. z kilkunastu kilovoltów na setki kilovoltów) za pomocą transformatorów blokowych. Podwyższenie napięcia minimalizuje straty podczas przesyłu na duże odległości. Po tej transformacji, prąd jest przesyłany do Krajowego Systemu Elektroenergetycznego, a stamtąd, poprzez sieć przesyłową i rozdzielczą, trafia do końcowych odbiorców do naszych gniazdek i zakładów przemysłowych.
Nie każdy generator jest taki sam: poznaj typy stosowane w elektrowniach
Choć podstawowa zasada działania jest ta sama, generatory różnią się konstrukcją i parametrami, dostosowanymi do specyfiki źródła energii i wymagań sieci.
Generator synchroniczny (turbogenerator): król elektrowni węglowych i jądrowych
W większości elektrowni konwencjonalnych, takich jak te opalane węglem, gazem czy elektrownie jądrowe, dominuje turbogenerator synchroniczny. To prawdziwy król wśród generatorów pod względem mocy i niezawodności. Charakteryzuje się cylindrycznym wirnikiem, który jest długi i smukły, zaprojektowany do pracy przy bardzo wysokich prędkościach obrotowych. W Polsce i Europie, gdzie częstotliwość sieci wynosi 50 Hz, turbogeneratory obracają się z prędkością 3000 obrotów na minutę. Ich konstrukcja pozwala na efektywne wytwarzanie ogromnych ilości energii elektrycznej, co czyni je fundamentem współczesnej energetyki.
Dlaczego prędkość obrotowa musi być zsynchronizowana z siecią 50 Hz?
Konieczność synchronizacji prędkości obrotowej wirnika generatora synchronicznego z częstotliwością sieci energetycznej (50 Hz w naszym przypadku) jest absolutnie kluczowa. Wyobraź sobie, że masz wiele źródeł wody, które muszą zasilać jeden zbiornik, ale każde z nich pompuje wodę w innym tempie szybko zapanowałby chaos. Podobnie jest z prądem. Aby system energetyczny działał stabilnie i bezpiecznie, wszystkie generatory muszą "nadawać na tych samych falach", czyli wytwarzać prąd o tej samej częstotliwości. Jeśli generator nie byłby zsynchronizowany, mogłoby dojść do poważnych zakłóceń, a nawet awarii całej sieci energetycznej. Dlatego utrzymanie precyzyjnej synchronizacji to jedno z najważniejszych zadań operatorów elektrowni.
Hydrogenerator: wolniejszy, ale potężny zawodnik z elektrowni wodnych
W elektrowniach wodnych spotkamy innego potężnego zawodnika hydrogenerator. To również maszyna synchroniczna, ale o zupełnie innej konstrukcji, dostosowanej do specyfiki turbin wodnych. Hydrogeneratory mają wirniki o dużej średnicy i wyraźnie zaznaczonych biegunach. Pracują przy znacznie niższych prędkościach obrotowych, często w zakresie od 50 do 1500 obrotów na minutę, w zależności od wysokości spadku wody i typu turbiny. Ich konstrukcja jest masywniejsza, co pozwala im efektywnie wykorzystywać energię płynącej wody, generując prąd mimo wolniejszych obrotów.
Czym różnią się generatory w farmach wiatrowych?
Generatory w farmach wiatrowych stanowią kolejną, specyficzną grupę. Ze względu na zmienność prędkości wiatru i potrzebę optymalizacji pracy, stosuje się tam różne typy generatorów. Możemy spotkać generatory asynchroniczne, ale coraz częściej wykorzystuje się generatory synchroniczne z magnesami trwałymi. Kluczową różnicą jest to, że ze względu na zmienną prędkość obrotową łopat wiatraka, generatory te często są podłączane do sieci przez przekształtniki energoelektroniczne. Te przekształtniki odpowiadają za "wyprostowanie" i "wygładzenie" prądu, a także za dostosowanie jego częstotliwości do wymagań sieci, co pozwala na efektywne wykorzystanie nawet nieregularnej energii wiatru.
Niewidoczne, a kluczowe: systemy wspierające pracę generatora
Działanie generatora to nie tylko wirnik i stojan. To także złożone systemy pomocnicze, które zapewniają jego bezpieczną i efektywną pracę.
Problem przegrzewania: jak chłodzi się maszyny o mocy setek megawatów?
Generatory dużej mocy, podczas pracy, wytwarzają ogromne ilości ciepła. Jest to nieunikniona konsekwencja strat energii, głównie w postaci ciepła Joule'a-Lenza w uzwojeniach oraz strat mechanicznych. Bez odpowiedniego chłodzenia, temperatura wewnątrz maszyny szybko osiągnęłaby krytyczny poziom, prowadząc do uszkodzenia izolacji, a w konsekwencji do awarii. Dlatego stosuje się zaawansowane systemy chłodzenia. W mniejszych generatorach wystarcza chłodzenie powietrzem, ale w gigantycznych turbogeneratorach używa się chłodzenia wodorowego (wodór ma znacznie lepsze właściwości odprowadzania ciepła niż powietrze) lub nawet chłodzenia wodnego bezpośrednio w uzwojeniach. To niewidoczne, ale absolutnie kluczowe systemy dla ciągłej i bezpiecznej pracy elektrowni.
Rola układu wzbudzenia: bez niego generator jest tylko bryłą metalu
Wspomniałem już o uzwojeniu wzbudzenia na wirniku, ale warto podkreślić rolę całego układu wzbudzenia. To on dostarcza prąd stały do uzwojenia wirnika, tworząc pole magnetyczne. Bez tego układu generator nie byłby w stanie wytworzyć pola magnetycznego, a co za tym idzie nie byłby w stanie indukować prądu. Można powiedzieć, że układ wzbudzenia jest jak "zapłon" dla generatora. Jest to złożony system, często wykorzystujący prostowniki tyrystorowe, który precyzyjnie kontroluje prąd wzbudzenia, a tym samym siłę pola magnetycznego, wpływając na napięcie i moc bierną wytwarzaną przez generator. Bez niego generator to po prostu bryła metalu, niezdolna do produkcji energii.
Jak generator jest podłączany do Krajowego Systemu Elektroenergetycznego?
Podłączenie generatora do Krajowego Systemu Elektroenergetycznego (KSE) to skomplikowany proces, który wymaga precyzji i koordynacji. Wytworzony przez generator prąd przemienny, zazwyczaj o napięciu od kilkunastu do kilkudziesięciu kilovoltów, trafia najpierw do transformatora blokowego. Tam jego napięcie jest podnoszone do poziomu napięcia przesyłowego (np. 110 kV, 220 kV, 400 kV), co minimalizuje straty podczas transportu na duże odległości. Następnie, poprzez rozdzielnię wysokiego napięcia, generator jest synchronizowany z siecią i włączany do KSE. Cały proces jest ściśle monitorowany i kontrolowany przez operatorów systemu, aby zapewnić stabilność i bezpieczeństwo dostaw energii.
Podsumowanie: dlaczego zrozumienie działania generatora jest dziś tak ważne?
Od węgla po atom i wiatr: generator jako uniwersalny konwerter energii
Jak widzimy, generator prądu jest niezwykłym urządzeniem, które pełni rolę uniwersalnego konwertera energii. Niezależnie od tego, czy pierwotnym źródłem jest spalanie węgla, rozszczepienie atomów, siła wiatru czy płynąca woda, to właśnie generator umożliwia przekształcenie tej energii w użyteczną formę elektryczności. Ta uniwersalność sprawia, że jest on niezastąpionym elementem każdego systemu energetycznego, pozwalając nam wykorzystywać różnorodne zasoby naturalne do zaspokojenia naszych potrzeb energetycznych. Zrozumienie jego działania to zrozumienie podstaw współczesnego świata.
Przeczytaj również: Elektrownia w Mińsku Mazowieckim? Odkryj PGE i moc fotowoltaiki
Rola generatorów w stabilności i bezpieczeństwie energetycznym Polski
Dla Polski, podobnie jak dla każdego rozwiniętego kraju, generatory są filarem stabilności i bezpieczeństwa energetycznego. To dzięki nim mamy zapewnioną ciągłość dostaw energii, co jest kluczowe dla funkcjonowania gospodarki, przemysłu i codziennego życia obywateli. Utrzymanie prawidłowej częstotliwości w sieci, odpowiedniego poziomu napięcia i zdolności do szybkiej reakcji na zmieniające się zapotrzebowanie to wszystko zależy od niezawodnej pracy generatorów. Inwestycje w nowoczesne generatory i ich efektywne zarządzanie to inwestycje w przyszłość i niezależność energetyczną naszego kraju.
