Jak działa elektrownia wiatrowa? Zmień wiatr w prąd!

Wiatr, od wieków symbol wolności i potęgi natury, dziś staje się kluczowym sprzymierzeńcem w globalnej walce o czystą energię. Zrozumienie, jak elektrownia wiatrowa zamienia tę niewidzialną siłę w prąd, jest fundamentalne dla każdego, kto chce zgłębić tajniki odnawialnych źródeł energii. W tym artykule, jako Cyprian Baran, zabiorę Cię w podróż przez mechanizm działania wiatraka, od obrotu łopat po dostarczenie energii do Twojego gniazdka.

Krok 1: Siła natury w służbie technologii, czyli jak to wszystko się zaczyna?

Podstawowa zasada działania elektrowni wiatrowej jest zaskakująco prosta, choć jej realizacja wymaga zaawansowanej inżynierii. Cały proces polega na przekształcaniu energii kinetycznej wiatru w energię mechaniczną, a następnie w energię elektryczną. Wyobraź sobie, że wiatr, zamiast po prostu smagać po twarzy, napotyka na swojej drodze specjalnie ukształtowane łopaty. To właśnie one są pierwszym elementem, który wchodzi w interakcję z siłą natury, wprawiając w ruch całą maszynę.

Magia aerodynamiki: Dlaczego łopaty turbiny w ogóle się kręcą?

Aby zrozumieć, dlaczego łopaty turbiny wiatrowej się obracają, musimy zagłębić się w świat aerodynamiki, która jest kluczowa dla ich efektywności. Zasada jest bardzo podobna do tej, która sprawia, że skrzydło samolotu generuje siłę nośną i unosi maszynę w powietrze. Łopaty wiatraka nie są płaskie; mają specjalny, aerodynamiczny kształt, który powoduje, że powietrze przepływające nad ich górną powierzchnią musi pokonać dłuższą drogę niż to przepływające pod spodem. Skutkuje to różnicą ciśnień: niższym ciśnieniem nad łopatą i wyższym pod nią.

Ta różnica ciśnień generuje siłę, zwaną siłą nośną, która popycha łopatę i wprawia cały wirnik w ruch obrotowy. Im silniejszy wiatr i im lepiej łopaty są do niego ustawione, tym większa siła nośna i tym szybciej wirnik się obraca, efektywniej przechwytując energię wiatru. To fascynujące, jak prosta zasada fizyki może być wykorzystana do produkcji tak ogromnych ilości energii.

Prędkość startowa i maksymalna: Kiedy wiatr jest "w sam raz" dla elektrowni?

Nie każdy wiatr jest odpowiedni dla turbiny wiatrowej. Elektrownie wiatrowe mają ściśle określone parametry pracy, które zapewniają ich efektywność i bezpieczeństwo. Większość nowoczesnych turbin, które widzimy w Polsce, rozpoczyna pracę (tzw. prędkość startowa) przy wietrze o prędkości około 3-4 m/s. To wystarczy, by wirnik zaczął się obracać i generować prąd.

Optymalna praca następuje, gdy wiatr osiąga prędkość, przy której turbina wytwarza swoją moc znamionową zazwyczaj jest to około 13-15 m/s. Wtedy produkcja energii jest największa. Co jednak, gdy wiatr jest zbyt silny? Ze względów bezpieczeństwa, aby zapobiec uszkodzeniom konstrukcji, turbiny automatycznie wyłączają się przy prędkościach wiatru powyżej 25 m/s. To pokazuje, jak inteligentne systemy zarządzania chronią te potężne maszyny.

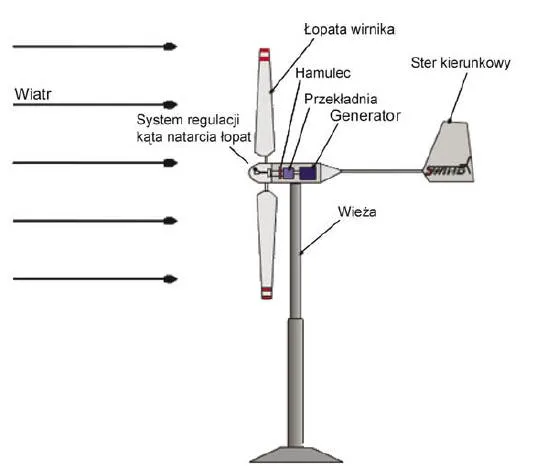

Anatomia wiatrowego giganta: Poznaj kluczowe elementy turbiny

Aby w pełni zrozumieć, jak działa elektrownia wiatrowa, musimy przyjrzeć się jej poszczególnym elementom. Każdy z nich pełni kluczową rolę w całym procesie przekształcania energii wiatru w użyteczny prąd.

Wirnik i łopaty: Pierwszy kontakt z energią wiatru

Wirnik to najbardziej widoczna część turbiny, złożona z piasty i zazwyczaj trzech długich łopat. To właśnie on jest pierwszym elementem, który wchodzi w bezpośredni kontakt z wiatrem. Łopaty, dzięki swojemu aerodynamicznemu kształtowi, przechwytują energię kinetyczną wiatru, a następnie, pod wpływem siły nośnej, wprawiają cały wirnik w ruch obrotowy. Można powiedzieć, że wirnik to "ręce" elektrowni, które zbierają energię z powietrza.

Gondola: Serce operacji na szczycie wieży

Gondola, umieszczona na szczycie wieży, to prawdziwe "serce" elektrowni wiatrowej. W jej wnętrzu kryje się większość skomplikowanych mechanizmów, które odpowiadają za produkcję energii. Znajdziemy tam między innymi przekładnię, generator, układ hamulcowy oraz zaawansowany system sterowania. To tutaj energia mechaniczna z wirnika jest przekształcana w energię elektryczną, a cała praca turbiny jest monitorowana i optymalizowana.

Przekładnia i generator: Duet zmieniający ruch w energię elektryczną

W gondoli, zaraz za wirnikiem, znajduje się przekładnia. Jej głównym zadaniem jest zwiększenie niskiej prędkości obrotowej wirnika (zazwyczaj od 10 do 20 obrotów na minutę) do znacznie wyższej prędkości, wymaganej przez generator (nawet ponad 1000 obrotów na minutę). Bez przekładni, generator nie byłby w stanie efektywnie produkować prądu. Następnie, tak przyspieszony ruch obrotowy trafia do generatora, który, działając na zasadzie indukcji elektromagnetycznej, przekształca energię mechaniczną w energię elektryczną. To kluczowy etap, w którym wiatr staje się prądem.

Wieża i fundament: Stabilna podstawa sukcesu

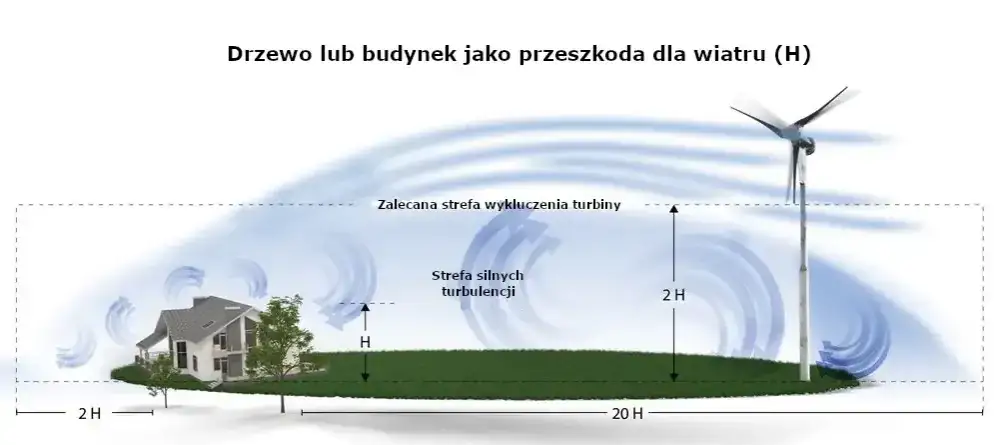

Wieża to konstrukcja, która podtrzymuje gondolę i wirnik na odpowiedniej wysokości. Wysokość ta jest kluczowa, ponieważ im wyżej, tym wiatr jest zazwyczaj silniejszy i bardziej stabilny, co przekłada się na większą efektywność turbiny. Fundament natomiast zapewnia stabilność całej konstrukcji, kotwicząc ją bezpiecznie w gruncie i wytrzymując ogromne siły wywierane przez wiatr na turbinę. Bez solidnej podstawy, nawet najbardziej zaawansowana turbina nie mogłaby funkcjonować.

Mózg elektrowni: Jak turbina inteligentnie zarządza energią

Nowoczesne elektrownie wiatrowe to nie tylko potężne konstrukcje, ale także bardzo inteligentne maszyny. Wyposażone są w zaawansowane systemy sterowania, które optymalizują ich pracę i zapewniają bezpieczeństwo w każdych warunkach wiatrowych. Jako inżynier, zawsze podziwiam precyzję tych rozwiązań.

System kierunkowania (Yaw): Zawsze frontem do wiatru

Aby turbina mogła efektywnie przechwytywać energię wiatru, jej wirnik musi być zawsze ustawiony prostopadle do kierunku, z którego wieje wiatr. Za to odpowiada system kierunkowania, czyli tzw. yaw control. Specjalne czujniki wiatru (anemometry i wiatrowskazy) nieustannie monitorują kierunek wiatru. Gdy tylko wiatr zmienia kierunek, system yaw aktywuje silniki, które powoli obracają całą gondolę na szczycie wieży, tak aby wirnik był idealnie ustawiony. Dzięki temu turbina zawsze pracuje z maksymalną wydajnością, niezależnie od zmienności wiatru.

Kontrola kąta natarcia łopat (Pitch): Inteligentne zarządzanie mocą

Oprócz obracania całej gondoli, turbiny wiatrowe posiadają również system kontroli kąta natarcia łopat, znany jako pitch control. Ten system pozwala na precyzyjne dostosowanie kąta, pod jakim łopaty "atakują" wiatr. W słabym wietrze łopaty są ustawione tak, aby maksymalnie wykorzystać dostępną siłę. Gdy wiatr staje się silniejszy, system pitch zmienia kąt łopat, aby kontrolować prędkość obrotową wirnika i generowaną moc. To pozwala na utrzymanie stałej, optymalnej prędkości obrotowej generatora, a tym samym na stabilną produkcję energii, chroniąc jednocześnie turbinę przed przeciążeniem.

Hamulce bezpieczeństwa: Co się dzieje, gdy wieje zbyt mocno?

Bezpieczeństwo jest priorytetem w każdej elektrowni wiatrowej. W przypadku, gdy wiatr staje się zbyt silny przekraczając wspomniane wcześniej 25 m/s lub gdy wystąpi awaria, turbina musi zostać natychmiast zatrzymana. Za to odpowiadają hamulce bezpieczeństwa. System kontroli kąta natarcia łopat może również "ustawić" łopaty w pozycji "chorągiewki" (tzw. feathering), minimalizując ich powierzchnię wystawioną na wiatr i skutecznie hamując wirnik. Dodatkowo, mechaniczne hamulce tarczowe mogą całkowicie zablokować wał wirnika. To kluczowe mechanizmy, które zapobiegają uszkodzeniom turbiny i zapewniają bezpieczeństwo pracy całego obiektu.

Różne oblicza wiatru: Główne typy elektrowni wiatrowych

Choć w powszechnej świadomości elektrownia wiatrowa to zazwyczaj wysoka wieża z trzema obracającymi się łopatami, istnieją różne typy turbin wiatrowych, dostosowane do specyficznych warunków i zastosowań. Warto poznać te podstawowe różnice.

Turbiny o osi poziomej (HAWT): Królowie polskiego krajobrazu

Turbiny o poziomej osi obrotu (Horizontal Axis Wind Turbines HAWT) to zdecydowanie dominujący typ, który widzimy w polskim krajobrazie, zarówno na lądzie, jak i coraz częściej na morzu. Charakteryzują się one wirnikiem, którego oś obrotu jest równoległa do ziemi, a łopaty obracają się w płaszczyźnie prostopadłej do kierunku wiatru. Ich popularność wynika z bardzo wysokiej wydajności i efektywności w pozyskiwaniu energii wiatru, co czyni je idealnym wyborem dla energetyki zawodowej i dużych farm wiatrowych. To właśnie HAWT-y są motorem napędowym transformacji energetycznej w Polsce i na świecie.

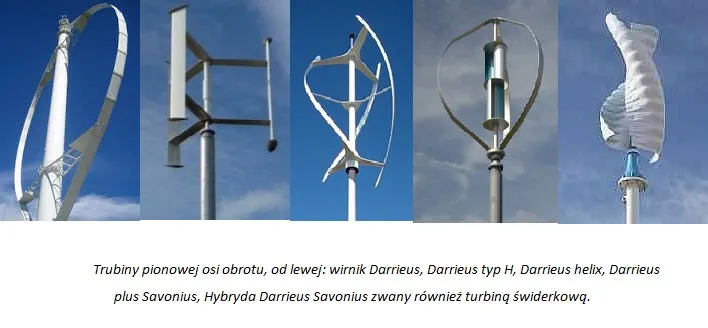

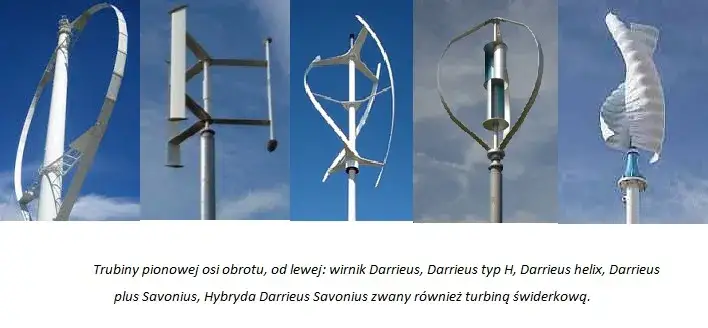

Turbiny o osi pionowej (VAWT): Cicha alternatywa dla mniejszych instalacji

Turbiny o pionowej osi obrotu (Vertical Axis Wind Turbines VAWT) to mniej powszechny, ale interesujący typ turbin. Ich wirnik obraca się wokół osi prostopadłej do ziemi. Choć rzadziej spotykane w wielkoskalowych farmach wiatrowych ze względu na zazwyczaj niższą wydajność w porównaniu do HAWT, zyskują na popularności w mikroinstalacjach, na przykład na dachach budynków czy w warunkach miejskich. Ich zalety to przede wszystkim cichsza praca, mniejsza wrażliwość na zmienny kierunek wiatru (nie wymagają systemu kierunkowania) oraz często bardziej kompaktowa konstrukcja. To dobra alternatywa tam, gdzie przestrzeń i hałas są kluczowymi czynnikami.

Od turbiny do gniazdka: Droga energii elektrycznej do konsumenta

Wyprodukowanie prądu to jedno, ale dostarczenie go do naszych domów i firm to zupełnie inna kwestia. Energia elektryczna z elektrowni wiatrowej musi przebyć długą drogę, zanim trafi do gniazdka. To proces, który wymaga precyzyjnej infrastruktury.

Transformator: Jak podnoszone jest napięcie prądu?

Prąd wyprodukowany przez generator w gondoli ma zazwyczaj stosunkowo niskie napięcie. Aby jednak móc przesłać go na duże odległości bez znaczących strat, konieczne jest podniesienie tego napięcia. Za to odpowiada transformator, który jest kluczowym elementem każdej elektrowni wiatrowej (często umieszczony u podstawy wieży lub w pobliskiej stacji transformatorowej). Transformator zwiększa napięcie prądu do poziomu, który umożliwia jego efektywny przesył liniami wysokiego napięcia. To jak "wzmacniacz" dla energii, który przygotowuje ją do podróży przez sieć.

Jak energia z wiatru trafia do krajowej sieci energetycznej?

Po podniesieniu napięcia przez transformator, energia elektryczna jest gotowa do dalszej drogi. Z każdej turbiny prąd płynie kablami do stacji zbiorczej farmy wiatrowej, gdzie energia z wielu turbin jest agregowana. Następnie, przez linie przesyłowe, trafia do krajowej sieci energetycznej. Stamtąd, po kolejnych transformacjach obniżających napięcie, jest dystrybuowana do lokalnych sieci, a ostatecznie do naszych domów, biur i zakładów przemysłowych. To złożony, ale niezwykle efektywny system, który sprawia, że energia wiatru staje się dostępna dla każdego z nas.

Wiatr w polskiej energetyce: Dlaczego elektrownie wiatrowe są kluczowe?

W Polsce energetyka wiatrowa odgrywa coraz większą rolę w transformacji sektora energetycznego. Obserwuję ten rozwój od lat i mogę z całą pewnością stwierdzić, że wiatraki są fundamentem naszej przyszłości energetycznej.

Wiatraki w liczbach: Jaką część polskiej energii zawdzięczamy wiatrowi?

Energetyka wiatrowa jest obecnie kluczowym filarem odnawialnych źródeł energii (OZE) w Polsce. Dane są imponujące: na koniec 2025 roku moc zainstalowana w lądowych farmach wiatrowych ma przekroczyć 10 GW. To ogromny potencjał! W wietrzne dni elektrownie wiatrowe są w stanie pokryć ponad 30% krajowego zapotrzebowania na energię elektryczną, co jest znaczącym wkładem w bezpieczeństwo energetyczne kraju. Warto też wspomnieć o współczynniku wykorzystania mocy (capacity factor), który dla farm lądowych w Polsce waha się średnio w przedziale 25-35%, natomiast dla przyszłych morskich farm wiatrowych (offshore) może przekraczać nawet 45-50%, co świadczy o ich ogromnym potencjale.

Czy wiatr jest stabilnym źródłem energii? Wyjaśniamy mity

Często pojawia się pytanie o stabilność energii wiatrowej, biorąc pod uwagę jej zależność od warunków pogodowych. To prawda, że pojedyncza turbina wiatrowa jest zależna od tego, czy wieje wiatr. Jednak w skali całego systemu energetycznego, obraz jest znacznie bardziej złożony i optymistyczny. Zdywersyfikowane farmy wiatrowe, rozlokowane w różnych regionach kraju, rzadko kiedy doświadczają jednocześnie braku wiatru. Ponadto, w połączeniu z innymi odnawialnymi źródłami energii (jak fotowoltaika), konwencjonalnymi elektrowniami pracującymi w podstawie, a przede wszystkim z rozwojem magazynów energii, wiatr staje się coraz bardziej przewidywalnym i stabilnym elementem miksu energetycznego. To właśnie synergia tych wszystkich elementów przyczynia się do stabilności i niezawodności sieci, rozwiewając mity o niestabilności OZE.
