Budowa generatora magnetycznego: Fakty, mity i DIY krok po kroku

Zbudowanie własnego generatora magnetycznego to fascynujące przedsięwzięcie, które pozwala nie tylko zrozumieć podstawowe prawa fizyki, ale także stworzyć praktyczne urządzenie. Jeśli szukasz szczegółowych instrukcji i chcesz zgłębić tajniki działania tego typu konstrukcji, ten poradnik jest dla Ciebie. Przygotuj się na podróż do świata elektromagnetyzmu, gdzie teoria spotyka się z praktyką.

Jak działa generator magnetyczny i co go napędza?

W sercu każdego generatora magnetycznego leży zjawisko indukcji elektromagnetycznej, odkryte przez Michaela Faradaya w 1831 roku. To fundamentalna zasada, która pozwala nam przekształcać energię mechaniczną w elektryczną. Kluczem do wytworzenia prądu jest ruch ruch magnesów względem cewek, który nieustannie zmienia pole magnetyczne, a tym samym indukuje przepływ elektronów.

Indukcja elektromagnetyczna w praktyce: serce Twojego generatora

Indukcja elektromagnetyczna, choć brzmi naukowo, jest w gruncie rzeczy prosta do zrozumienia. Wyobraź sobie cewkę z drutu miedzianego. Kiedy pole magnetyczne przechodzące przez tę cewkę zmienia się na przykład, gdy magnes zbliża się do niej lub oddala w drucie powstaje siła elektromotoryczna, która zmusza elektrony do ruchu. Ten ruch elektronów to nic innego jak prąd elektryczny. Im szybciej i silniej zmienia się pole magnetyczne, tym większy prąd możemy uzyskać.

Wirnik i stojan: taniec magnesów i cewek, który tworzy prąd

Dlaczego potrzebujesz energii z zewnątrz, aby generator zadziałał?

Wiele osób mylnie sądzi, że generator magnetyczny może wytwarzać energię "z niczego". Nic bardziej mylnego! Aby generator zadziałał, musimy dostarczyć mu zewnętrzną energię mechaniczną, która wprawi wirnik w ruch. Może to być siła naszych rąk, podmuch wiatru, przepływająca woda, a nawet silnik spalinowy. Energia elektryczna, którą uzyskujemy, jest jedynie przetworzoną formą tej energii mechanicznej. Generator nie tworzy energii od podstaw on ją konwertuje, zgodnie z fundamentalnymi prawami fizyki.

Wielki mit "darmowej energii": dlaczego to nie jest perpetuum mobile?

Temat generatorów magnetycznych często bywa obarczony mitami, zwłaszcza tym dotyczącym "darmowej energii". W internecie krąży mnóstwo schematów i filmów, które sugerują możliwość zbudowania urządzenia generującego więcej energii, niż zużywa do pracy. Niestety, muszę to jasno powiedzieć: jest to sprzeczne z podstawowymi prawami fizyki. Generator magnetyczny, tak jak każde inne urządzenie, podlega zasadzie zachowania energii i nie może być perpetuum mobile.

Zasada zachowania energii: twarde prawo fizyki, którego nie da się oszukać

Zasada zachowania energii jest jednym z najbardziej fundamentalnych praw w fizyce. Mówi ona, że energia nie może powstać z niczego ani zniknąć; może jedynie zmieniać swoją formę. Oznacza to, że jeśli chcemy uzyskać energię elektryczną z generatora, musimy dostarczyć mu inną formę energii, na przykład mechaniczną. Nie ma możliwości stworzenia urządzenia, które generowałoby energię bez żadnego wkładu z zewnątrz to właśnie definiuje niemożliwość perpetuum mobile. Każda próba "oszukania" tej zasady kończy się fiaskiem, ponieważ fizyka jest bezlitosna.

Pułapka nadsprawności (over-unity): skąd biorą się nieporozumienia i mity?

Pojęcie "nadsprawności" (ang. over-unity) odnosi się do hipotetycznych urządzeń, które miałyby generować więcej energii wyjściowej niż energii wejściowej. Skąd biorą się takie przekonania? Często jest to wynik niezrozumienia zasad fizyki, błędnych pomiarów, a czasem wręcz celowego oszustwa. Ludzie, którzy nie mają głębokiej wiedzy na temat elektromagnetyzmu, mogą łatwo ulec wrażeniu, że ich generator "produkuje" energię z niczego, nie biorąc pod uwagę wszystkich czynników wpływających na bilans energetyczny. Pamiętajmy, że każda konwersja energii wiąże się ze stratami, a sprawność nigdy nie osiągnie 100%, a tym bardziej nie przekroczy jej.

Co realnie możesz osiągnąć? Oddzielamy fakty od fikcji

Mimo że domowy generator magnetyczny nie będzie źródłem "darmowej energii", to wciąż jest to bardzo wartościowy projekt edukacyjny i hobbystyczny. Zbudowana przez Ciebie konstrukcja pozwoli Ci na zasilenie małych odbiorników, takich jak dioda LED, mała żarówka, czy po dodaniu odpowiedniej elektroniki, nawet naładowanie małego urządzenia elektronicznego.

Warto jednak pamiętać, że wydajność domowych generatorów jest zazwyczaj niska. Profesjonalne generatory z magnesami stałymi (PMG), stosowane w małych turbinach wiatrowych czy hydroelektrowniach, mogą osiągać sprawność rzędu 70-90%. Twoja domowa konstrukcja będzie miała znacznie niższą sprawność, ale jej wartość leży przede wszystkim w zdobytej wiedzy i satysfakcji z samodzielnego stworzenia czegoś działającego.

• Zasilenie diody LED lub małej żarówki.
• Ładowanie małych urządzeń elektronicznych (po dodaniu prostownika i regulatora napięcia).
• Zrozumienie zasad indukcji elektromagnetycznej w praktyce.
• Rozwój umiejętności majsterkowania i precyzyjnej pracy.

Budowa generatora magnetycznego: projekt dla ambitnych majsterkowiczów

Przejdźmy teraz do sedna, czyli do praktycznej budowy. Stworzenie własnego generatora magnetycznego to satysfakcjonujące doświadczenie, które wymaga jednak precyzji, zrozumienia podstaw i cierpliwości. Nie jest to projekt na jeden wieczór, ale z pewnością dostarczy Ci wiele satysfakcji i cennej wiedzy. Przygotuj się na dokładne planowanie i staranne wykonanie każdego etapu.

Lista zakupów: jakie materiały i narzędzia będą Ci niezbędne?

Zanim zaczniesz, upewnij się, że masz wszystkie niezbędne materiały i narzędzia. Oto szczegółowa lista:

Wybór magnesów: dlaczego neodymowe to najlepszy wybór?

Wybór odpowiednich magnesów ma kluczowe znaczenie dla wydajności Twojego generatora. Magnesy neodymowe (NdFeB) są zdecydowanie najlepszym wyborem. Dlaczego? Ponieważ generują one niezwykle silne pole magnetyczne w stosunku do swojej masy i objętości. To właśnie siła pola magnetycznego bezpośrednio przekłada się na efektywność indukcji prądu w cewkach, a co za tym idzie na wyższą moc wyjściową generatora. Unikaj słabszych magnesów ferrytowych, jeśli zależy Ci na jakiejkolwiek sensownej wydajności.

Drut nawojowy: jak grubość i liczba zwojów wpłyną na moc?

Drut nawojowy, z którego wykonasz cewki, to kolejny kluczowy element. Jest to izolowany drut miedziany, zazwyczaj emaliowany. Grubość drutu i liczba zwojów w każdej cewce mają bezpośredni wpływ na charakterystykę generowanego prądu. Cienki drut z dużą liczbą zwojów pozwoli uzyskać wyższe napięcie, ale mniejsze natężenie prądu (i będzie miał większą rezystancję). Grubszy drut z mniejszą liczbą zwojów da niższe napięcie, ale większe natężenie prądu (i niższą rezystancję). Musisz znaleźć kompromis, który najlepiej odpowiada Twoim potrzebom, biorąc pod uwagę, co chcesz zasilać. Zazwyczaj dla małych projektów DIY stosuje się drut o średnicy 0.5 mm do 1.0 mm.

Konstrukcja nośna: z czego zbudować stabilny korpus?

Konstrukcja nośna, czyli korpus generatora (stojan i rama), musi być stabilna i wytrzymała. Jej zadaniem jest utrzymanie wszystkich elementów w odpowiedniej pozycji i minimalizowanie wibracji. Wybór materiału zależy od Twoich możliwości i preferencji, ale pamiętaj o jego sztywności. Oto kilka propozycji:

• Drewno lub sklejka: Łatwe w obróbce, dostępne, dobre do prototypów.
• Płyta MDF: Gładka powierzchnia, stabilna, ale wrażliwa na wilgoć.
• Aluminium: Lekkie, wytrzymałe, wymaga specjalistycznych narzędzi do obróbki.
• Stal: Bardzo wytrzymała, ciężka, trudna w obróbce bez odpowiedniego sprzętu.
• Tworzywa sztuczne (np. grube płyty PCV): Lekkie, odporne na wilgoć, łatwe w obróbce.

Niezależnie od wyboru, upewnij się, że konstrukcja jest solidna i nie będzie się uginać pod ciężarem wirnika i siłami magnetycznymi.

Projektujemy i budujemy wirnik: ruchome serce maszyny

Wirnik to ruchome serce Twojego generatora. To właśnie on, obracając się, wprawia pole magnetyczne w ruch, inicjując cały proces generowania energii. Precyzja w jego budowie jest absolutnie kluczowa dla efektywności i stabilności działania całego urządzenia.

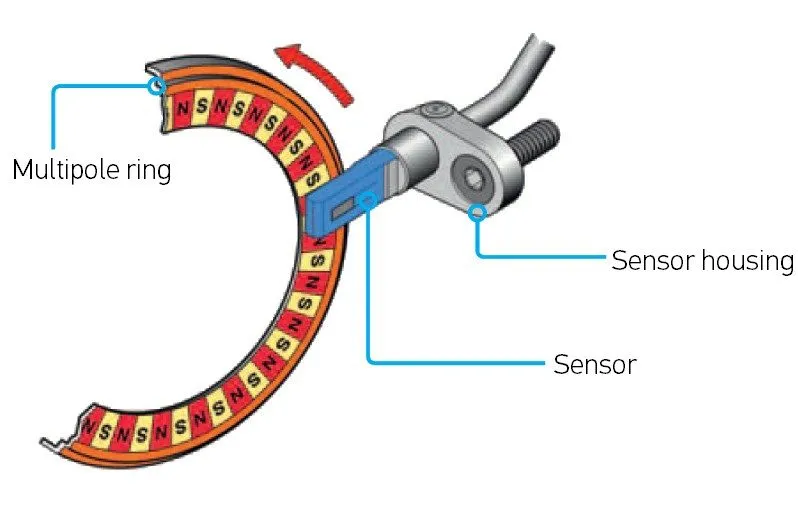

Precyzyjne rozmieszczenie magnesów: klucz do wydajności

Prawidłowe rozmieszczenie magnesów na wirniku to jeden z najważniejszych etapów. Muszą być one ułożone naprzemiennie pod względem biegunowości (N-S-N-S), aby pole magnetyczne zmieniało się jak najefektywniej podczas obrotu. Precyzja i równe odstępy między magnesami są niezbędne dla płynnej pracy i optymalnej wydajności. Jak to zrobić?

1. Zaplanuj układ: Zdecyduj, ile magnesów użyjesz i jak będą rozmieszczone (np. w jednym lub dwóch rzędach).
2. Oznacz miejsca: Na tarczy wirnika dokładnie zaznacz punkty, w których zostaną umieszczone magnesy. Użyj kątomierza i linijki, aby zapewnić równe odstępy.
3. Sprawdź biegunowość: Przed przyklejeniem każdego magnesu, sprawdź jego biegunowość za pomocą innego magnesu. Upewnij się, że układasz je naprzemiennie (np. N na zewnątrz, S na zewnątrz, N na zewnątrz itd.).
4. Przyklej magnesy: Użyj mocnego kleju epoksydowego lub żywicy, aby trwale przymocować magnesy do wirnika. Upewnij się, że są one dobrze osadzone i nie przesuwają się.
5. Zabezpiecz: Po wyschnięciu kleju, możesz dodatkowo zabezpieczyć magnesy, zalewając je cienką warstwą żywicy, aby chronić je przed uszkodzeniami mechanicznymi i zapewnić gładką powierzchnię wirnika.

Jak prawidłowo wyważyć wirnik, by uniknąć wibracji?

Wyważenie wirnika jest niezwykle ważne. Niewyważony wirnik będzie generował silne wibracje, co nie tylko zmniejszy wydajność generatora, ale także znacząco skróci żywotność łożysk i całej konstrukcji. W warunkach domowych możesz wyważyć wirnik w następujący sposób:

1. Oś obrotu: Zamontuj wirnik na wale i umieść wał na dwóch równoległych, idealnie poziomych krawędziach (np. nożach, linijkach).
2. Obserwacja: Pozwól wirnikowi swobodnie się obracać. Niewyważony wirnik zawsze zatrzyma się w ten sam sposób, z cięższą stroną na dole.
3. Korekta: Dodaj małe ciężarki (np. kawałki blachy, śrubki, plastelinę) do lżejszej strony wirnika, aż do momentu, gdy będzie on zatrzymywał się w losowych pozycjach. Możesz też usunąć niewielkie ilości materiału z cięższej strony, jeśli to możliwe.
4. Trwałe mocowanie: Po uzyskaniu równowagi, trwale przymocuj dodane ciężarki lub zabezpiecz usunięte miejsca.

Pamiętaj, że precyzyjne wyważenie zapewni płynną i cichą pracę generatora.

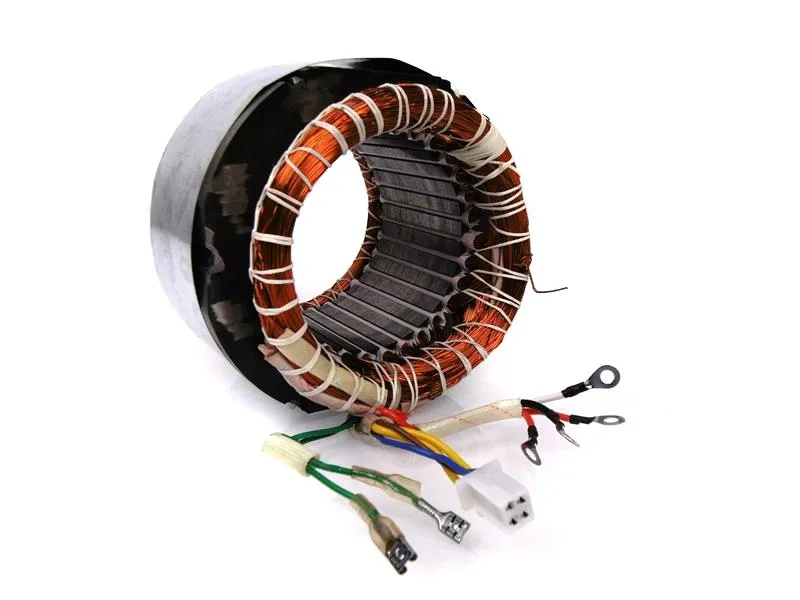

Konstrukcja stojana i nawijanie cewek: tu powstaje energia

Stojan to nieruchoma część generatora, w której znajdują się cewki. To właśnie tutaj, pod wpływem zmieniającego się pola magnetycznego generowanego przez wirnik, indukuje się prąd elektryczny. Precyzyjne wykonanie cewek i ich prawidłowe rozmieszczenie są kluczowe dla efektywności.

Ile cewek przygotować i jak je rozmieścić?

Liczba cewek i ich rozmieszczenie na stojanie są ściśle związane z liczbą magnesów na wirniku. Aby zmaksymalizować indukcję prądu, cewki powinny być rozmieszczone w taki sposób, aby każdy magnes wirnika przechodził przez środek cewki, a następnie przez szczelinę między cewkami. Zazwyczaj stosuje się układy, gdzie liczba cewek jest równa liczbie magnesów lub jest jej wielokrotnością, lub też stosuje się układy trójfazowe (np. 9 cewek na 12 magnesów). Eksperymentowanie z różnymi konfiguracjami pozwoli Ci znaleźć optymalne rozwiązanie dla Twojego projektu. Pamiętaj, aby cewki były zamocowane stabilnie i równo.

Technika nawijania cewek: praktyczne wskazówki dla początkujących

Nawijanie cewek wymaga cierpliwości i precyzji. Oto kilka wskazówek:

• Forma cewki: Możesz nawijać cewki na specjalnych formach (np. z drewna lub plastiku) lub bezpośrednio na rdzeniach ferromagnetycznych (jeśli ich używasz).
• Równe zwoje: Staraj się nawijać drut równo i ciasno. Każdy zwój powinien przylegać do poprzedniego. Nierówne zwoje mogą zmniejszyć efektywność cewki.
• Liczba zwojów: Zliczaj zwoje! Pamiętaj, że każda cewka w generatorze powinna mieć taką samą liczbę zwojów, aby generować podobne napięcie.
• Izolacja: Drut nawojowy jest emaliowany, co stanowi jego izolację. Uważaj, aby nie uszkodzić tej izolacji podczas nawijania, ponieważ może to prowadzić do zwarć.
• Zabezpieczenie: Po nawinięciu cewki, zabezpiecz ją taśmą izolacyjną lub zalej żywicą, aby zwoje się nie rozluźniły.
• Mocowanie do stojana: Cewki muszą być stabilnie przymocowane do stojana, aby nie drgały podczas pracy generatora. Użyj kleju epoksydowego lub śrub, w zależności od konstrukcji.

Prawidłowe łączenie cewek: szeregowo czy równolegle?

Po nawinięciu cewek musisz je odpowiednio połączyć. Masz dwie podstawowe opcje:

• Łączenie szeregowe: Jeśli połączysz cewki szeregowo (koniec jednej cewki z początkiem następnej), uzyskasz wyższe napięcie wyjściowe, ale natężenie prądu pozostanie takie samo jak w pojedynczej cewce. Jest to dobre rozwiązanie, gdy potrzebujesz wyższego napięcia do zasilania urządzeń.
• Łączenie równoległe: Jeśli połączysz cewki równolegle (wszystkie początki razem i wszystkie końce razem), napięcie wyjściowe będzie takie samo jak w pojedynczej cewce, ale natężenie prądu będzie sumą natężeń z poszczególnych cewek. Jest to przydatne, gdy potrzebujesz większego prądu do zasilania bardziej wymagających odbiorników.

Wybór metody zależy od Twoich potrzeb. Często stosuje się również połączenia mieszane, aby uzyskać optymalne parametry.

Montaż całości: od pojedynczych części do działającego urządzenia

Gdy masz już przygotowane wszystkie główne komponenty wirnik z magnesami, stojan z cewkami oraz konstrukcję nośną nadszedł czas na ich złożenie w jedną, spójną i funkcjonalną całość. To etap, w którym Twój projekt nabiera realnych kształtów.

Ustawienie krytycznej szczeliny między wirnikiem a stojanem

Jednym z najważniejszych aspektów montażu jest precyzyjne ustawienie minimalnej, stałej szczeliny powietrznej między magnesami wirnika a cewkami stojana. Im mniejsza i bardziej stała jest ta szczelina, tym efektywniej pole magnetyczne oddziałuje na cewki, co przekłada się na wyższą wydajność generatora i minimalizację strat energii. Zbyt duża szczelina drastycznie obniży generowane napięcie, a zbyt mała może prowadzić do ocierania się elementów i uszkodzeń. Użyj podkładek lub regulowanych mocowań, aby uzyskać idealną odległość, często rzędu 1-3 mm.

Podłączenie wyjścia: jak odebrać wygenerowany prąd?

Po złożeniu mechanicznych części, należy podłączyć wyjście generatora. Jeśli Twój generator wytwarza prąd zmienny (AC), co jest typowe dla większości prostych konstrukcji, będziesz potrzebował prostownika (np. mostka Graetza), aby przekształcić go na prąd stały (DC), który jest bardziej użyteczny do zasilania większości urządzeń elektronicznych i ładowania akumulatorów. Warto również rozważyć zastosowanie stabilizatora napięcia, aby zapewnić stałe i bezpieczne napięcie wyjściowe, niezależnie od prędkości obrotowej wirnika.

Pierwsze uruchomienie i testy: jak sprawdzić, czy generator działa?

Moment pierwszego uruchomienia jest zawsze ekscytujący! Oto kroki, które pomogą Ci sprawdzić, czy Twój generator działa poprawnie:

1. Sprawdź połączenia: Upewnij się, że wszystkie połączenia elektryczne są prawidłowe i bezpieczne.
2. Obróć wirnik: Powoli obróć wirnik ręcznie. Powinieneś poczuć pewien opór, który jest efektem sił elektromagnetycznych (tzw. zjawisko cogging).
3. Podłącz multimetr: Podłącz multimetr do wyjścia generatora (po prostowniku, jeśli go używasz) i ustaw go na pomiar napięcia DC (lub AC, jeśli mierzysz przed prostownikiem).
4. Wprowadź wirnik w ruch: Zacznij obracać wirnik z większą prędkością (ręcznie lub za pomocą zewnętrznego napędu).
5. Odczytaj wyniki: Na wyświetlaczu multimetru powinieneś zobaczyć generowane napięcie. Im szybciej obraca się wirnik, tym wyższe napięcie uzyskasz.
6. Test z obciążeniem: Podłącz małe obciążenie, takie jak dioda LED (z odpowiednim rezystorem szeregowym!) lub mała żarówka. Jeśli generator działa, dioda powinna zaświecić się, a żarówka zaświecić.

Bezpieczeństwo przede wszystkim: o czym musisz pamiętać?

Praca z silnymi magnesami i obwodami elektrycznymi, nawet jeśli generowane napięcie jest niskie, zawsze wiąże się z pewnym ryzykiem. Twoje bezpieczeństwo jest priorytetem, dlatego pamiętaj o kilku kluczowych zasadach.

Jak bezpiecznie obchodzić się z potężnymi magnesami neodymowymi?

Magnesy neodymowe są niezwykle silne i mogą być niebezpieczne, jeśli nie obchodzisz się z nimi ostrożnie:

• Ryzyko przytrzaśnięcia: Magnesy mogą gwałtownie się przyciągnąć, miażdżąc palce lub inne części ciała. Zawsze trzymaj je z dala od siebie i używaj rękawiczek ochronnych.
• Uszkodzenie sprzętu elektronicznego: Silne pole magnetyczne może uszkodzić elektronikę (telefony, komputery), karty magnetyczne (karty płatnicze, identyfikatory) oraz dyski twarde. Trzymaj magnesy z dala od takich urządzeń.
• Urządzenia medyczne: Osoby posiadające rozruszniki serca, implanty słuchowe lub inne urządzenia medyczne powinny zachować szczególną ostrożność i unikać kontaktu z silnymi magnesami.
• Łamliwość: Magnesy neodymowe są kruche. Mogą pęknąć lub rozpaść się na ostre kawałki, jeśli zderzą się ze sobą lub upadną na twardą powierzchnię.
• Dzieci: Magnesy stanowią poważne zagrożenie dla dzieci, które mogą je połknąć. Zawsze przechowuj je w bezpiecznym miejscu, poza zasięgiem dzieci.

Podstawowe zasady BHP przy pracy z prądem, nawet o niskim napięciu

Nawet niskie napięcie może być niebezpieczne, zwłaszcza w połączeniu z wodą lub w przypadku wadliwej izolacji. Przestrzegaj podstawowych zasad BHP:

• Praca na odłączonym zasilaniu: Zawsze pracuj na obwodach, które są odłączone od jakiegokolwiek źródła zasilania.
• Izolowane narzędzia: Używaj narzędzi z izolowanymi rękojeściami.
• Unikaj kontaktu z wodą: Nigdy nie pracuj z elektrycznością w wilgotnym środowisku lub mokrymi rękami.
• Sprawdź izolację: Upewnij się, że wszystkie przewody są prawidłowo izolowane i nie ma żadnych odsłoniętych części.
• Nie przeciążaj obwodów: Zawsze stosuj odpowiednie bezpieczniki i nie przeciążaj obwodów.
• Ostrożność przy lutowaniu: Używaj okularów ochronnych i zapewnij dobrą wentylację podczas lutowania.

Co dalej z Twoim generatorem? Realne zastosowania i dalszy rozwój

Gratuluję! Jeśli udało Ci się zbudować działający generator magnetyczny, masz powody do dumy. To świetny punkt wyjścia do dalszych eksperymentów i rozwijania swojego projektu. Pamiętaj, że to dopiero początek Twojej przygody z energią!

Od diody LED do ładowania telefonu: co możesz zasilić?

Twój domowy generator, nawet jeśli ma niewielką moc, może znaleźć szereg praktycznych zastosowań:

• Zasilanie diody LED: To podstawowy test i najprostsze zastosowanie.
• Mała żarówka: Możesz zasilić małą żarówkę o niskiej mocy.
• Ładowanie małych urządzeń elektronicznych: Po dodaniu prostownika i regulatora napięcia, możesz ładować telefony komórkowe, powerbanki, czy inne urządzenia zasilane przez USB, zwłaszcza w sytuacjach awaryjnych lub poza siecią.
• Edukacja: Generator jest doskonałym narzędziem do nauki i demonstracji zasad elektromagnetyzmu.

Jak zintegrować generator z turbiną wiatrową lub wodną?

Jeśli chcesz zwiększyć praktyczność swojego generatora i generować energię w sposób ciągły, rozważ jego integrację z zewnętrznym źródłem energii mechanicznej. Mała turbina wiatrowa lub turbina wodna (jeśli masz dostęp do płynącej wody) to doskonałe opcje. Wymaga to zaprojektowania odpowiedniego systemu przeniesienia napędu (np. za pomocą kół pasowych i paska) oraz stabilnej konstrukcji, która wytrzyma warunki atmosferyczne. Taki system może stać się Twoim małym, niezależnym źródłem energii odnawialnej.

Przeczytaj również: Ile prądu zużywa dmuchane jacuzzi? Poznaj realne koszty i oszczędzaj

Pomysły na ulepszenie konstrukcji: jak zwiększyć wydajność Twojego projektu?

Zawsze jest coś do ulepszenia! Oto kilka pomysłów na rozwój Twojego generatora:

• Lepsze łożyska: Zastosowanie wysokiej jakości łożysk zmniejszy tarcie i zwiększy płynność oraz trwałość pracy.
• Optymalizacja cewek: Eksperymentuj z liczbą zwojów, grubością drutu i kształtem cewek, aby znaleźć najbardziej efektywną konfigurację.
• Rdzenie ferromagnetyczne: Dodanie rdzeni z materiału ferromagnetycznego (np. żelaza) do cewek może znacząco zwiększyć indukcję.
• Zaawansowana elektronika: Zastosowanie bardziej zaawansowanych regulatorów napięcia, przetwornic DC-DC, a nawet systemów do ładowania akumulatorów, zwiększy funkcjonalność generatora.
• Obudowa: Stworzenie estetycznej i ochronnej obudowy zabezpieczy generator przed czynnikami zewnętrznymi i nada mu profesjonalny wygląd.
• Wielofazowość: Jeśli masz ambicje, możesz spróbować zbudować generator trójfazowy, który jest bardziej efektywny i generuje płynniejszy prąd.
